Linha PK
PK 92002 SH
Guindastes articulados
Especificações principais
- Momento máximo de elevação
- 85,5 mt
- Capacidade máxima de carga
- 30.000 kg
- Alcance máx. hidráulico
- 22,5 m
A nossa gama SH High Performance foi concebida para máxima potência, resistência e controlo. Combinando uma vasta capacidade de elevação com um controlo de estabilidade avançado, a PK 92002 SH foi concebida para projetos de engenharia pesada. O sistema HSPC otimiza o desempenho em terrenos irregulares para elevação fiável de longo alcance em condições de solo variáveis.
Diagramas
Dados técnicos
- Momento máximo de elevação
- 85,5 mt
- Capacidade máxima de carga
- 30.000 kg
- Alcance máx. hidráulico
- 22,5 m
- Alcance manual máximo
- 25 m
- Alcance máximo vertical
- 34,6 m
- Ângulo de giro
- ∞
- Binário de rotação com 2 velocidades
- 7,7 mt
- Abertura das sapatas
- 8.6 m
- Espaço para fixação
- 2,55 m
- Pressão máxima de trabalho
- 365 bar
- Vazão da bomba
- 110 - 130 l/min
- Peso (std)
- 6.718 kg
Capacidade
|
Altura do guindaste (mm) |
Peso da grua (kg) |
Largura do guindaste (mm) |
Largura de instalação (mm) |
Momento de elevação (mt) |
Alcance (m) |
Pressão de trabalho (MPa) |
Capacidade da bomba (l/min) |
Ângulo de rotação (°) |
Torque de rotação (mt) |
|
|---|---|---|---|---|---|---|---|---|---|---|
| A | 2.470 mm | 6.780 kg | 2.550 mm | 1.645 mm | 84,8 mt | 7,4 m | 36,5 Mpa | 110-130 | ∞ | 7.7 |
| B | 2.470 mm | 7.140 kg | 2.550 mm | 1.645 mm | 83,8 mt | 9,3 m | 36,5 Mpa | 110-130 | ∞ | 7.7 |
| C | 2.470 mm | 7.510 kg | 2.550 mm | 1.645 mm | 80,6 mt | 11,3 m | 36,5 Mpa | 110-130 | ∞ | 7.7 |
| D | 2.470 mm | 7.850 kg | 2.550 mm | 1.645 mm | 79,7 mt | 13,5 m | 36,5 Mpa | 110-130 | ∞ | 7.7 |
| E | 2.470 mm | 8.180 kg | 2.550 mm | 1.745 mm | 78,8 mt | 15,7 m | 36,5 Mpa | 110-130 | ∞ | 7.7 |
| E PJ170 C | 9.455 kg | 2.550 mm | 29,1 mt | 24,7 m | 36,5 Mpa | 110-130 | ∞ | 77 | ||
| E PJ170 E | 9.690 kg | 2.550 mm | 22,8 mt | 28,4 m | 36,5 Mpa | 110-130 | ∞ | 77 | ||
| F | 2.470 mm | 8.480 kg | 2.550 mm | 1.790 mm | 78 mt | 18 m | 36,5 Mpa | 110-130 | ∞ | 7.7 |
| F PJ125 C | 9.529 kg | 2.550 mm | 19,5 mt | 26,9 m | 36,5 Mpa | 110-130 | ∞ | 77 | ||
| F PJ125 E | 9.741 kg | 2.550 mm | 14,6 mt | 30,6 m | 36,5 Mpa | 110-130 | ∞ | 77 | ||
| F PJ170 C | 9.736 kg | 2.550 mm | 24,4 mt | 26,9 m | 36,5 Mpa | 110-130 | ∞ | 77 | ||
| F PJ170 E | 9.971 kg | 2.550 mm | 18,6 mt | 30,6 m | 36,5 Mpa | 110-130 | ∞ | 77 | ||
| G | 2.470 mm | 8.740 kg | 2.550 mm | 1.795 mm | 77,2 mt | 20,2 m | 36,5 Mpa | 110-130 | ∞ | 7.7 |
| G PJ100 C | 9.635 kg | 2.550 mm | 13,8 mt | 30 m | 36,5 Mpa | 110-130 | ∞ | 77 | ||
| G PJ100 D | 9.713 kg | 2.550 mm | 12 mt | 31,8 m | 36,5 Mpa | 110-130 | ∞ | 77 | ||
| G PJ125 C | 9.776 kg | 2.550 mm | 16,2 mt | 29,2 m | 36,5 Mpa | 110-130 | ∞ | 77 | ||
| G PJ125 E | 9.988 kg | 2.550 mm | 11,6 mt | 32,8 m | 36,5 Mpa | 110-130 | ∞ | 77 | ||
| H | 2.470 mm | 8.920 kg | 2.550 mm | 1.795 mm | 76,8 mt | 22,5 m | 36,5 Mpa | 110-130 | ∞ | 7.7 |
Controlo remoto por rádio – Controlo total
O sistema de controlo remoto por rádio opera a grua com segurança e eficiência à distância. Os comandos para movimentos hidráulicos precisos são transmitidos sem fios. Isto permite visibilidade sobre a carga, operação por uma pessoa e trabalho longe do perigo. Controlos ajustáveis, definições de velocidade e paragem integrada melhoram o conforto, a precisão e a segurança geral no trabalho.

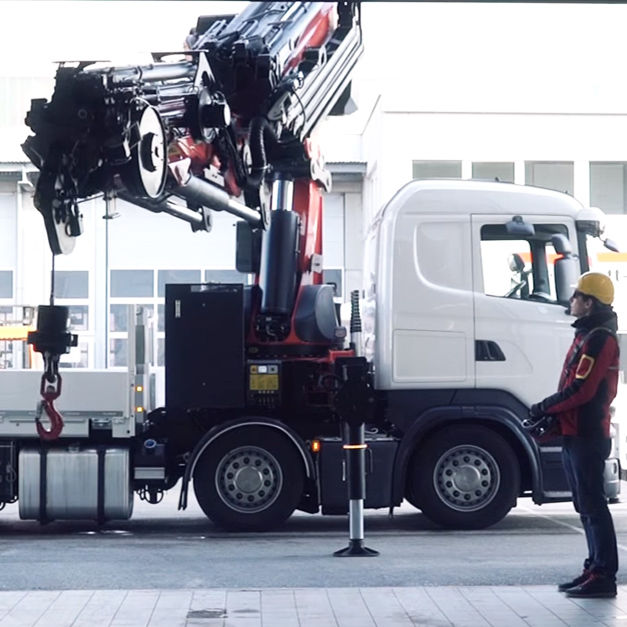

POWER LINK PLUS – Máxima Flexibilidade
O sistema de articulação reversa Power Link Plus permite que a junta articulada se incline para cima em até 15° além da horizontal. Esta flexibilidade permite o levantamento seguro e eficiente em espaços limitados e à volta de obstáculos. A grua dobra-se compactamente no camião dentro dos limites de altura, para movimentos suaves, alta precisão e desempenho fiável em situações exigentes.
PALTRONIC – Controlo inteligente de guindaste
A eletrónica de controlo PALTRONIC monitoriza continuamente a carga, a posição e a estabilidade em tempo real. Os sensores enviam dados para o sistema, que ativa as funções de segurança, assistência e desempenho. Isto resulta em movimentos suaves, proteção contra sobrecarga, maior estabilidade e operação mais simples, permitindo que o operador se foque no manuseamento seguro e preciso da carga.
Revestimento duradouro para máxima proteção
A tecnologia de revestimento protege os componentes de corrosão, desgaste e condições climáticas. O tratamento de superfície em várias etapas e os revestimentos duradouros e ecológicos criam um acabamento resistente e elástico com alta resistência a impacto e raios UV. Isto prolonga a vida útil, mantém a boa aparência e preserva o valor enquanto reduz o impacto ambiental e o esforço de manutenção.
Rotação ilimitada para total flexibilidade
Com rotação contínua, a grua roda sem batentes fixos, proporcionando um raio de trabalho irrestrito. A rotação suave e sem folga melhora a precisão e reduz os tempos de ciclo, especialmente em espaços apertados. A eliminação dos batentes rígidos aumenta a segurança, reduz o desgaste de componentes e prolonga a vida útil, permitindo uma operação mais rápida, flexível e fiável da grua.
Extensão de Alta Velocidade – Ciclos rápidos
A Extensão de Alta Velocidade aumenta a velocidade de extensão e retração da lança até 30%, reutilizando o retorno de óleo dentro do sistema hidráulico. Movimentos mais rápidos reduzem o tempo do ciclo de carga e melhoram a produtividade global. A grua realiza mais trabalho em menos tempo sem comprometer o controlo ou a precisão.

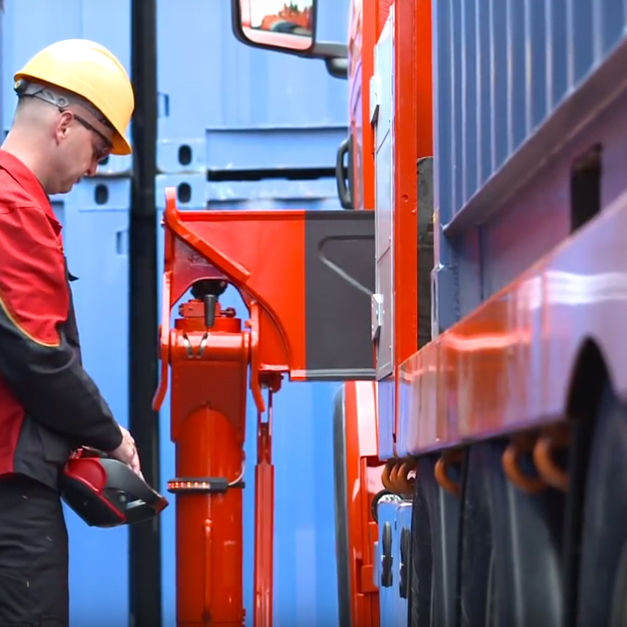

HPSC – Estabilidade Inteligente, mais alcance
O Controlo de Estabilidade de Alto Desempenho (HPSC) calcula continuamente a estabilidade da grua com base na posição real dos estabilizadores. O sistema ajusta a faixa de trabalho permitida para cada situação, maximizando a capacidade de elevação até em espaço limitado. Isto melhora a segurança, aumenta o alcance e oferece orientações claras e fiáveis durante a operação da grua.
Sistema de Extensão de Baixa Manutenção
O sistema de extensão de baixa manutenção elimina a lubrificação regular, com deslizantes sintéticos autolubrificantes e revestimento anti-corrosão. Isto mantém a junta limpa, reduz a manutenção e evita a contaminação por lubrificante nas cargas ou áreas de trabalho. Movimentos de extensão suaves, custos de manutenção baixos e vida útil mais longa melhoram a eficiência geral e o valor de revenda.
Funcionalidades opcionais
SRC – Movimento Sincronizado da Corda
O Controlo Sincronizado do Cabo (SRC) coordena o movimento do cabo de guincho com o da junta. O cabo é largado ou recolhido à velocidade correta enquanto a grua se move, mantendo a posição estável. Isto reduz a carga de trabalho, evita movimentos indesejados, melhora a precisão e aumenta a segurança de elevação, descida e posicionamento, especialmente ao trabalhar em altura e longo alcance.

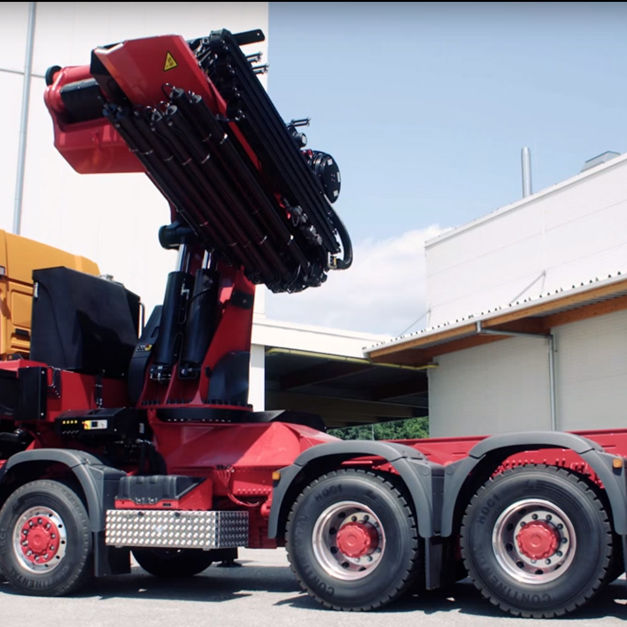

Paragem Suave – Movimento suave e controlado
A Paragem Suave desacelera os movimentos da grua antes das posições finais mecânicas serem alcançadas. Isto evita paragens repentinas, reduz o balanço da carga e protege a estrutura da grua, a carga e o veículo. O movimento mais suave melhora a precisão, aumenta a confiança e permite um trabalho mais rápido e preciso, reduzindo o stress geral e o desgaste dos componentes principais.
RTC – Controlo Automático da Tensão da Corda
O Controlo de Tensão do Cabo (RTC) mantém automaticamente a tensão correta do cabo durante a operação da grua. O sistema evita a folga do cabo e mudanças repentinas de carga ao ajustar o movimento em tempo real. Isto protege o cabo e o guincho, reduz o desgaste, melhora a segurança e garante um manuseamento mais suave e controlado, especialmente na montagem, dobragem e tarefas complexas.

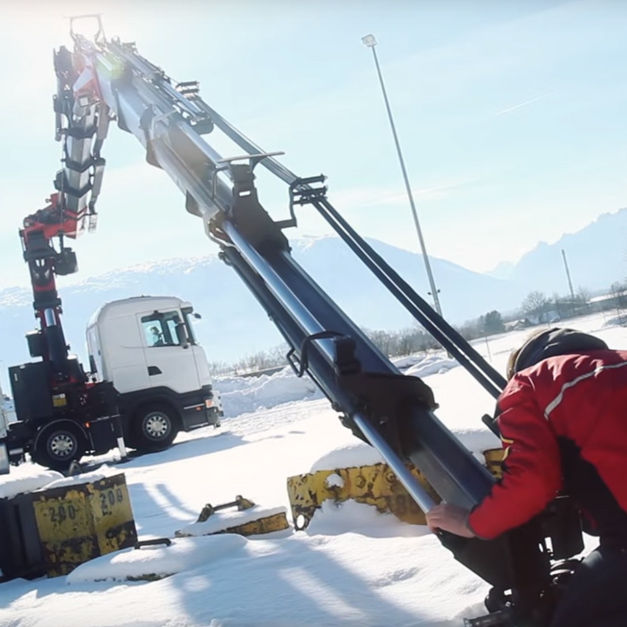

AOS - Cargas estáveis, elevação mais segura
A Supressão Ativa de Oscilação (AOS) reduz as vibrações da junta e o balanço da carga durante e após os movimentos. A contra oscilação ativa permite uma paragem rápida e controlada. Isto melhora a precisão, protege a carga e o ambiente e permite uma operação mais rápida com maior confiança. A redução do esforço na estrutura da grua também prolonga a vida útil e melhora o valor a longo prazo.
Lança Articulada – Alcance e flexibilidade
A Lança Articulada amplia o alcance da grua para elevação em alturas e distâncias maiores. O alcance adicional permite acesso sobre obstáculos, melhor posicionamento e mais flexibilidade em locais de trabalho complexos. O controlo preciso e o desempenho estável permitem o manuseamento eficiente de cargas que, de outra forma, estariam fora de alcance, ampliando as aplicações da grua.

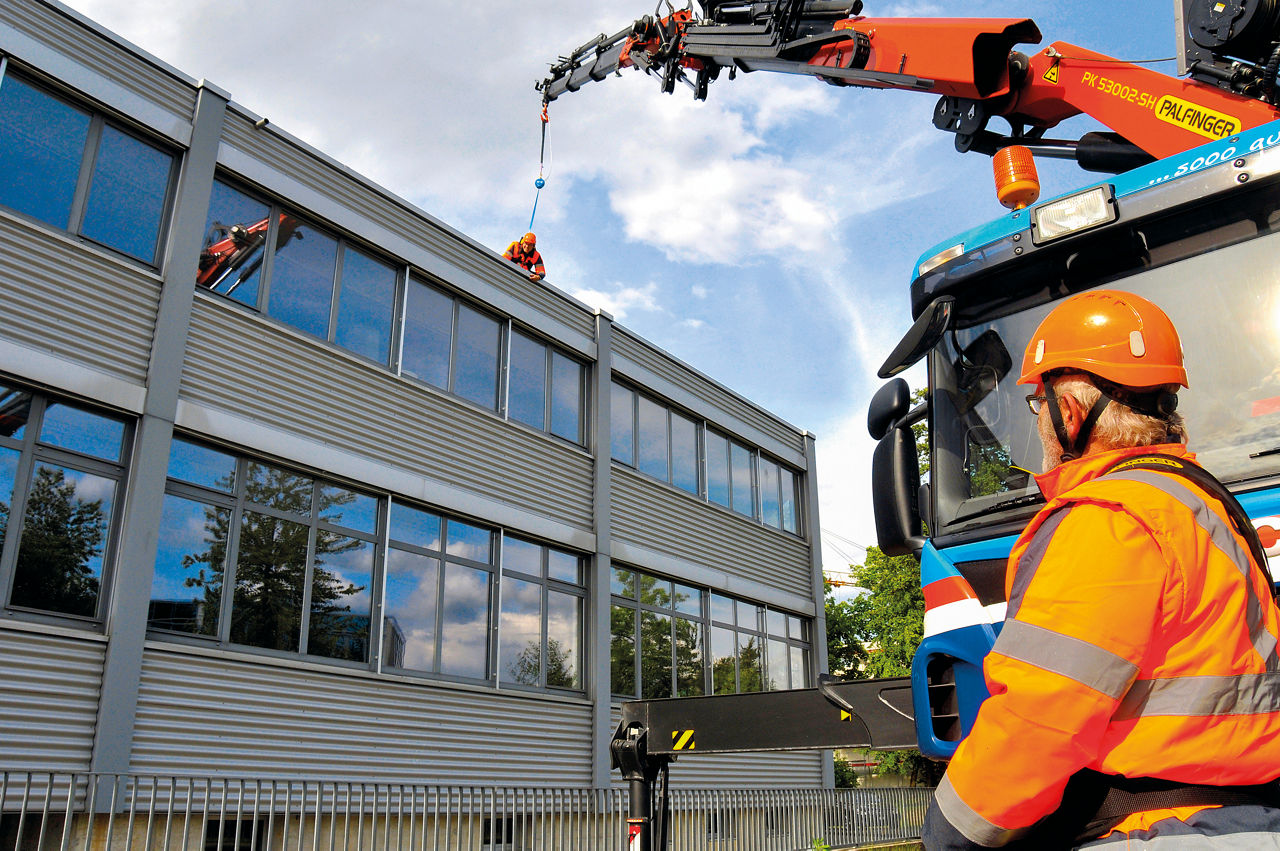

FPM – Trabalho Seguro em Altura
O Modo de Proteção contra Quedas (FPM) permite que a grua seja utilizado como um ponto de fixação seguro quando não há sistemas de segurança fixos disponíveis. A redução automática da velocidade e o controlo de movimento único aumentam a segurança ao trabalhar em altura. A operação controlada e as regras de segurança definidas ajudam a proteger o pessoal em áreas de trabalho expostas.
Assistência de Dobragem
Assistência de Dobragem orienta automaticamente a grua para a posição correta de dobragem. Isto elimina a necessidade de procurar a posição correta manualmente, reduz o tempo de montagem e evita danos causados por dobragem incorreta. O resultado é um armazenamento mais rápido, menos esforço do operador e um manuseamento mais seguro da grua após cada trabalho.
