Epsilon

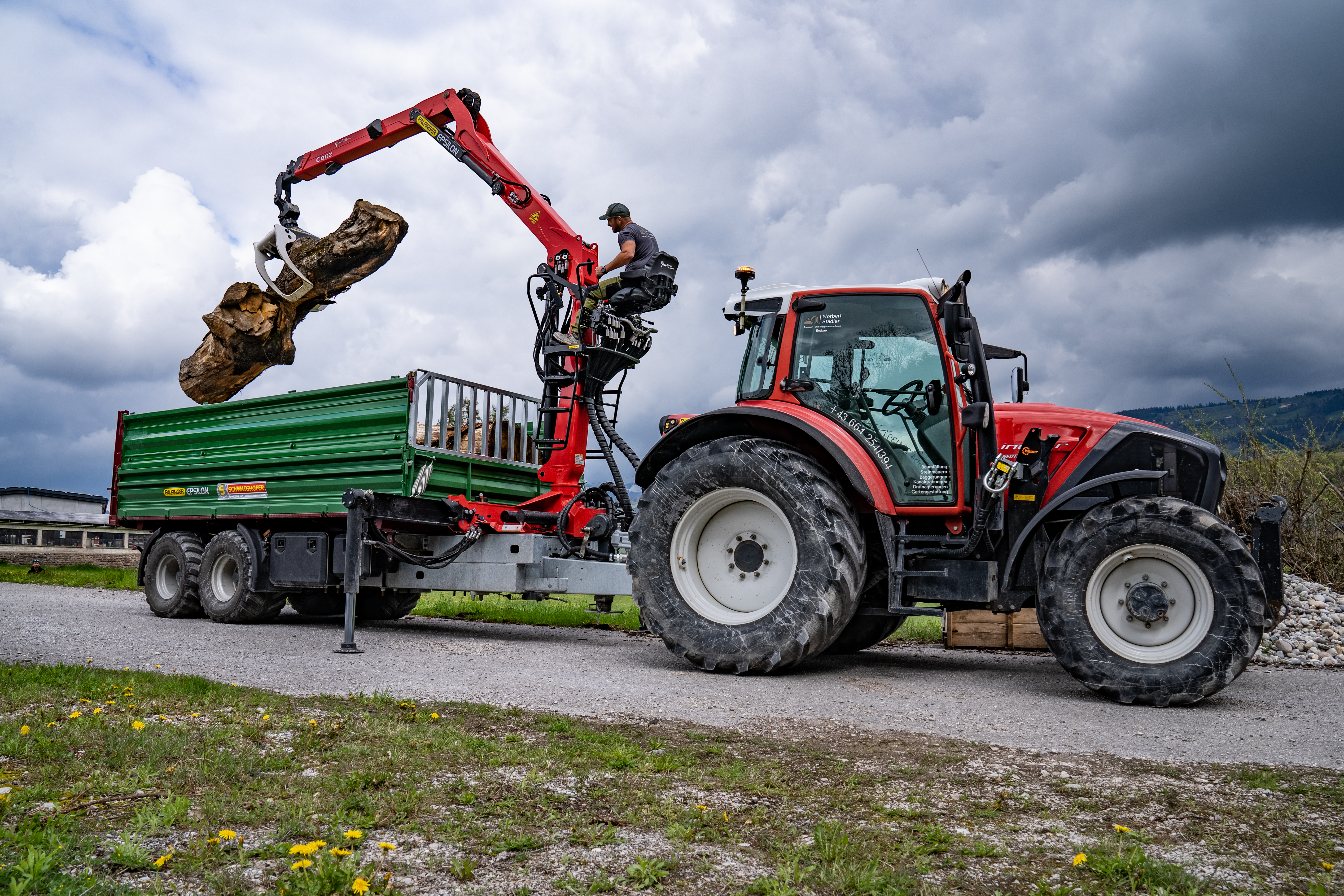

C80Z

Grua Hidráulica Compacta Para Madeira Tipo Z

alt text
Epsilon
Especificações principais
Alcance máx.
8.9 m
Momento máximo de carga
76 kNm
Peso próprio
1760 kg

Esta grua hidráulica articulada tipo Z para madeira, da nossa gama Epsolution, tem uma capacidade de elevação de 8 toneladas e está disponível com dois comprimentos de lança telescópica: 7,3 m e 8,9 m. A C80Z conta com as tecnologias Epscope e Epslink para uma proteção otimizada contra danos mecânicos.
*Dependendo da variante e do equipamento selecionado.

Solicitar um orçamento

Concordo que meus dados sejam armazenados para atender à minha solicitação nos sistemas do Grupo PALFINGER. Esses dados são armazenados para fins de documentação por três anos. *

Concordo que a PALFINGER possa armazenar meus dados além desta consulta e me enviar mais informações, destaques e ofertas para fins de marketing.

Solicitar um orçamento

Concordo que meus dados sejam armazenados para atender à minha solicitação nos sistemas do Grupo PALFINGER. Esses dados são armazenados para fins de documentação por três anos. *

Concordo que a PALFINGER possa armazenar meus dados além desta consulta e me enviar mais informações, destaques e ofertas para fins de marketing.

Diagramas

Ver
alt text

Ver
alt text

Corrente hidráulica protegida

Epslink e Epscope combinam-se para oferecer um desempenho inigualável.

Epslink é a combinação patenteada de ligação-rotação da EPSILON. Possui uma ligação fundida de quatro olhais extraordinariamente robusta com passagem interna de mangueiras – e combina com o Epscope para proporcionar uma solução prática e profissional.

O Epscope é o sistema de extensão patenteado da EPSILON, disponível nas versões para telescópio simples e duplo. O cilindro de extensão e o equipamento da mangueira são montados internamente, o que permite aos operadores trabalhar em segurança sem o risco de danos mecânicos em componentes essenciais.
alt text

KTL, modelação de elementos finitos e design funcional

Tecnologia inovadora para proteção de superfícies duradoura, testes de durabilidade e funcionalidade otimizada.

Cataforese (KTL)

Este tratamento de superfície especializado estabelece as bases para uma proteção duradoura da superfície. As instalações de produção da PALFINGER em Marburg e Lengau dispõem de linhas de cataforese totalmente automatizadas.
Este tratamento começa por desengordurar e enxaguar os componentes antes de os ativar, aplicar um revestimento de fosfato de zinco e depois enxaguar novamente. Segue-se a passivação e uma fase final de enxaguamento com água ultra-pura antes de os componentes serem submetidos a cataforese. Por fim, sistemas robóticos sofisticados finalizam o processo.

Método dos elementos finitos

Na EPSILON, aplicamos o método dos elementos finitos para otimizar os nossos processos de construção de gruas. Há vários anos que utilizamos esta técnica de modelação de ponta para aperfeiçoar todos os elementos de suporte fabricados em aço de grão fino.

Design funcional

Desenvolvemos cada forma e detalhe com base na função e na aplicação prática. Os nossos projetos seguem uma lógica técnica clara que garante um funcionamento eficiente e intuitivo e um elevado desempenho. Esta abordagem combina precisão técnica com uma estética limpa e funcional.
alt text

Equipamentos e acessórios

FG27

Com uma área de preensão de 0,26 m², uma carga máxima de 4.000 kg e uma pressão de funcionamento de 25 MPa, a FG27 oferece um desempenho fiável com um peso de grua de apenas 170 kg.
alt text

FG37

Com uma área de preensão de 0,36 m², uma carga máxima de 4.000 kg e uma pressão de funcionamento de 25 MPa, a FG37 oferece um desempenho fiável com um peso de grua de apenas 180 kg.
alt text

FG27R

Com uma área de preensão de 0,26 m², uma carga máxima de 4.000 kg e uma pressão de funcionamento de 25 MPa, a FG27R oferece um desempenho fiável com um peso de grua de apenas 205 kg.
alt text

FG31R

Com uma área de preensão de 0,35 m², uma carga máxima de 4.000 kg e uma pressão de funcionamento de 25 MPa, a FG31R oferece um desempenho fiável com um peso de grua de apenas 200 kg.
alt text

Especificações técnicas

Dados técnicos

Comprimento da lança telescópica [dm]

Número de extensões

Momento de carga líquido [kNm]

Torque de rotação líquido [kNm]

Ângulo de rotação [°]

Alcance máximo [m]

Pressão de trabalho [bar]

Vazão máx. da bomba 1K [l/min]

Vazão máx. da bomba 2K [l/min]
73 dm 1 76 kNm 20 kNm 425 ° 7,3 m 240 bar 1x70 2x60
89 dm 2 74 kNm 20 425 ° 7,3 m 240 bar 1x70 2x60
Peso próprio sem articulação/rotador

Comprimento telescópica [dm]

Incl. assento padrão superior/lateral

Incl. controle remoto (RCE)
73 dm 1.760 kg 1.760 kg
89 dm 1.840 kg 1.840 kg

Descobrir funcionalidades padrão

Epscope

As mangueiras de encaminhamento interno e um cilindro telescópico integrado permitem um trabalho seguro sem o risco de danos provenientes de fontes externas.

alt text
Epslink

Este elo de quatro ganchos de alta resistência com rotador e encaminhamento otimizado da mangueira é adequado para polyp grabs EPSILON e garras clamshell.

alt text
Cataforese (CDC)

Uma tecnologia inovadora para proteção de superfícies de longa duração.

alt text
Conformidade CE Completa

Desenvolvemos e fabricamos cada grua em total conformidade com as normas CE, o que garante os mais elevados padrões de segurança, fiabilidade e desempenho em todas as aplicações.

alt text
Tecnologia De Elementos Finitos

Na EPSILON, aplicamos o método dos elementos finitos para otimizar os nossos processos de construção de gruas. Há vários anos que utilizamos esta técnica de modelação de ponta para aperfeiçoar todos os elementos de suporte fabricados em aço de grão fino.

alt text

Métodos de controlo

alt text
Opções de montagem e controlo do assento superior

Assento superior padrão

O assento superior clássico com comandos manuais. Disponível com joysticks (KH) ou alavancas lineares (LH).

Opções de montagem e controlo do assento superior

O assento superior padrão pode ser montado atrás da coluna da grua com sistema hidráulico de circuito duplo. Nesta versão, os controlos articulados diretamente incluem dois joysticks e dois pedais, enquanto o assento ajustável possui apoios de braços e um interruptor de contacto do assento.

alt text

O assento superior standard pode ser montado atrás da coluna da grua com alavancas lineares. Nesta versão, os controlos articulados diretamente incluem quatro alavancas lineares e dois pedais, ou cinco alavancas lineares e um pedal. O assento ajustável possui apoios de braços e um interruptor de contacto do assento.

alt text

Assento lateral HKR-HKL

Assento superior direito/esquerdo: - Dois joysticks e dois pedais - Circuitos simples e duplos disponíveis
