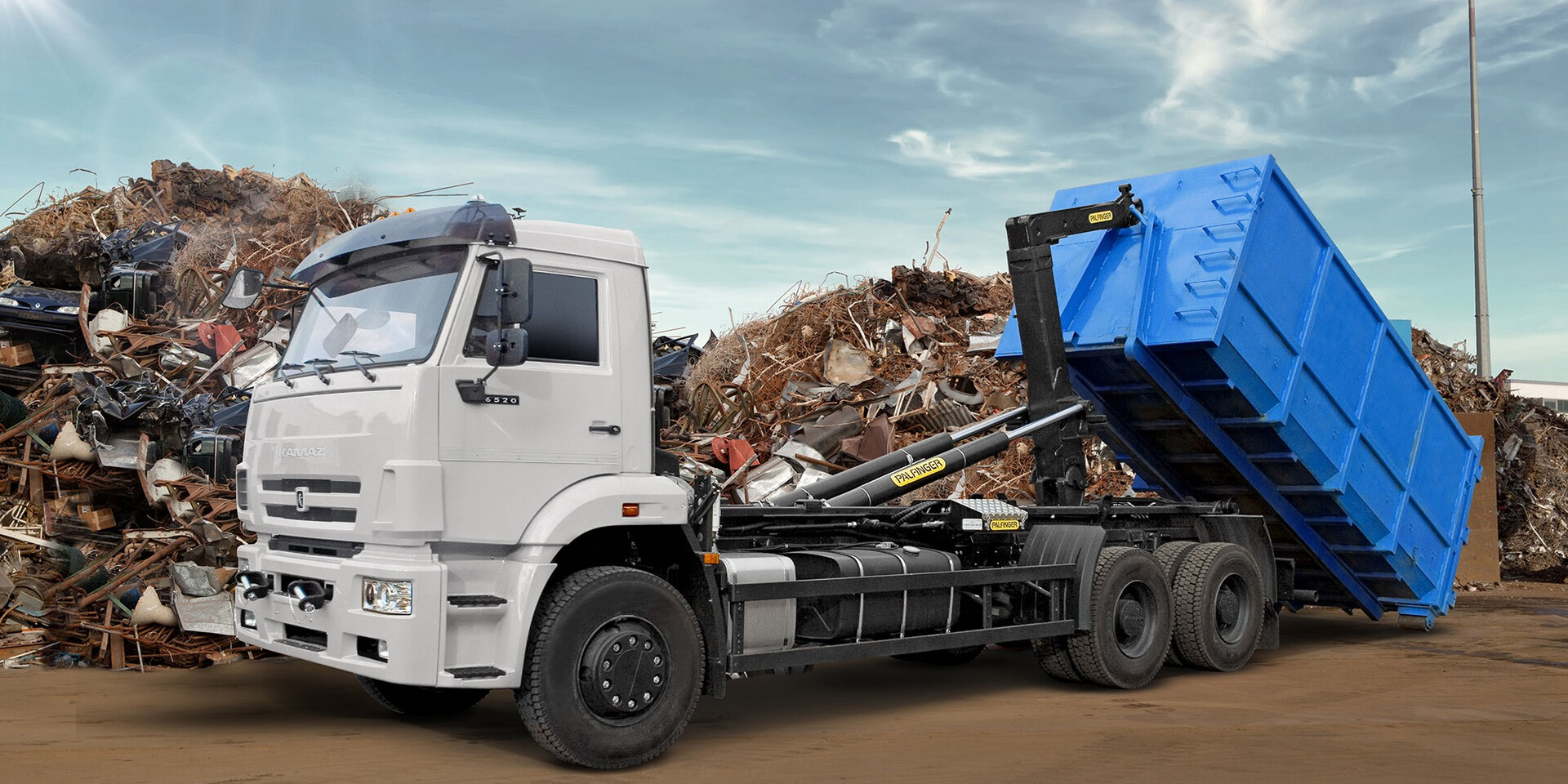

Крюковой погрузчик PALFINGER PH T20Pi

Крюковые и портальные погрузчики

Крюковой погрузчик PALFINGER PH T20Pi появился на рынке в 2015 году. Это первая модель в новой линейке крюковых погрузчиков PALFINGER РН, которая производится в России на заводе «ВЕЛМАШ-С», входящем в состав концерна PALFINGER. Сегодня эта линейка представлена тремя моделями с грузоподъемностью 15, 20 и 26 тонн.

PALFINGER PH T20Pi предназначен для монтажа на трёхосные грузовые шасси с полной массой от 26 тонн и обладает номинальной грузоподъёмностью 20 тонн. Собственный вес установки не превышает 2200 кг. Телескопическая система нового крюкового погрузчика дает возможность осуществлять погрузку/разгрузку сменных кузовов различной длины – от 4,5 до 7 метров, а также размещать эти кузова на прицепе, что важно для вывоза мусора на удалённые полигоны. Малая высота опор для сменного кузова – 240 мм – позволяет перевозить самые высокие контейнеры. Время погрузки кузова составляет 44 секунды, опрокидывания – 49 секунд.

При проектировании конструкции и системы управления погрузчика был учтён опыт эксплуатации предыдущих моделей и пожелания российских потребителей, эксплуатирующих подобного рода оборудование, так что можно сказать, что новый продукт разработан специально для эксплуатации в условиях высокой нагрузки и с учетом российского климата. В новом погрузчике используется простая и надежная система пневматического управления, по желанию возможно исполнение погрузчика и с электрической системой.

Загрузки Технические характеристики

Совершенство в действии

	Длина	Макс. длина контейнера	Мин. длина контейнера	Высота в транспортном положении	Вес	Угол опрокидывания
	6000	7000	4000		2110	48

ТРЕБОВАНИЯ К шасси:

Шасси	Полная масса:	≥ 25000 кг
Шасси	Колёсная формула:	6х2, 6х4, 6х6
Шасси	Минимальное межосное расстояние:	3850 мм
Шасси	Блокировка рессор задней тележки:	требуется
Электрика	Требуемое напряжение питания:	12/24 В.
Пневматика	Диапазон рабочего давления:	6 – 8 бар
Гидравлика	Рабочее давление:	310 бар
Гидравлика	Диапазон подачи гидравлики:	61 – 81 л/мин.
Гидравлика	Рекомендуемый объём гидробака:	100 – 200 л.

КРЮКОВОЙ ПОГРУЗЧИК ВКЛЮЧАЕТ В СЕБЯ:

Конструктивные компоненты	несущая рама телескопическая стрела средняя рама задняя рама замки кузова задние направляющие ролики
Гидравлические компоненты	2 цилиндра двустороннего действия, Ø150 мм 1 цилиндр двустороннего действия, Ø100 мм 1 цилиндр двустороннего действия, Ø50 мм гидрораспределитель Walvoil SDS150 главный перепускной клапан перепускной клапан основных цилиндров невозвратный клапан цилиндра телескопирования стрелы перепускной клапан цилиндра гидравлических замков кузова гидрозамок цилиндра гидравлических замков кузова
Электрические компоненты	пульт управления электропневматический блок управления индуктивные датчики безопасности система аварийного останова

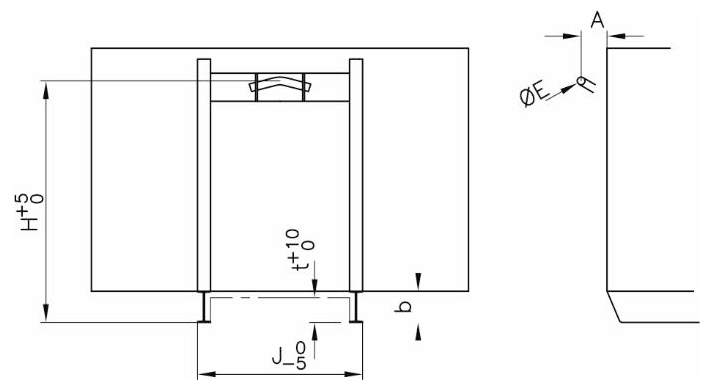

Контейнер:

Высота крюка	H (мм)	1570
Ширина полозьев	J (мм)	1060
Минимальная высота полозьев	b (мм)	180/200
Высота туннеля	t (мм)	140
Отступ кольца	A (мм)	макс. 280
Диаметр кольца	E (мм)	50 – 60
