Simple

PHT 22

  1. Volver
  2. Inicio
  3. Productos
  4. Grúas de Gancho
  5. Modelos
  6. PHT 22

Eje simple

Grúas de Gancho
Imperial Metrisch
Altura del Gancho 1371.6 mm | 1568.45 mm
Longitud del Contenedor 3 – 5.5 m
Mín. GVWR 11793.4 kg
Datos técnicos

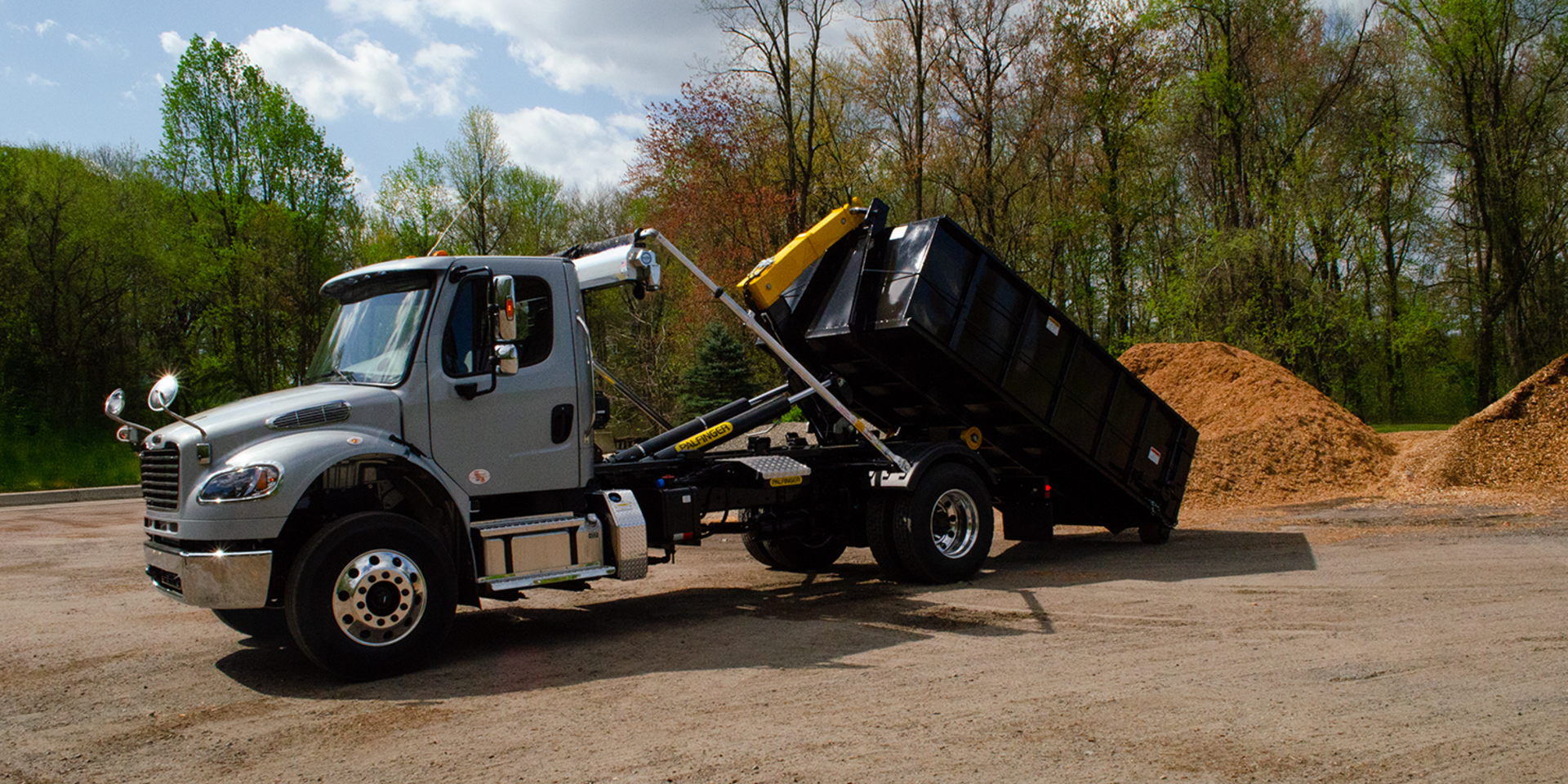

El hooklift PHT 22 cuenta con un brazo telescópico (54 pulgadas) y dos cilindros principales.

Capacidad de 22,000 libras.

Descargas
Capacidad de Elevación/Descarga (lb) Rango CA (in) CA Óptimo (in) Min. GVWR (lb) Min RBM (in-lb) Longitud del Hooklift Espacio Libre del Chasis (in) Rango de Longitudes de Carrocería (ft) Longitud Óptima de la Carrocería (ft) Altura del Brazo (in) Movimiento del Brazo Ángulo Máximo de Descarga Pivote Núm. de Cilindros de Elevación/Descarga Presión de Operación (PSI) Tipo de Bomba Mangueras de Conexión Peso de Envío (libras) Pintura Construcción
S 22000 115-125" 125 26000 N/A 158 163 10-14' 12-14' 54'' Telescopic 52 degrees Dual 2/2 3300 Piston - Direct mount JIC/SAE 2620 Primer A514 (T-1)
M 22000 132-144" 144 26000 N/A 176 181 12-16' 14-16' 54'' Telescopic 53 degrees Dual 2/2 4650 Piston - Direct mount JIC/SAE 2690 Primer A514 (T-1)
L 22000 144-160" 160 26000 N/A 197 202 14-18' 16-18' 54'' Telescopic 51 degrees Dual 2/2 4650 Piston - Direct mount JIC/SAE 2755 Primer A514 (T-1)
Capacidad de Elevación/Descarga (lb) Rango CA (in) CA Óptimo Min. GVWR (lb) Min RBM (in-lb) Longitud del Hooklift Espacio Libre del Chasis (in) Rango de Longitudes de Carrocería (ft) Longitud Óptima de la Carrocería (ft) Altura del Brazo (in) Movimiento del Brazo Ángulo Máximo de Descarga Pivote Núm. de Cilindros de Elevación/Descarga Presión de Operación (PSI) Tipo de Bomba Mangueras de Conexión Peso de Envío (libras) Pintura Construcción
S 9979 115-125" 125 26000 N/A 401 414 3.05-4.27 m 3.66-7.07 m 137.16 cm Telescopic 52 degrees Dual 2/2 228 Piston - Direct mount JIC/SAE 1189 Primer A514 (T-1)
M 9979 132-144" 144 26000 N/A 447 460 3.66-4.88 m 4.27-4.88 m 137.16 cm Telescopic 53 degrees Dual 2/2 320 Piston - Direct mount JIC/SAE 1189 Primer A514 (T-1)
L 9979 144-160" 160 26000 N/A 500 513 4.27-5.49 m 4.88-5.49 m 137.16 cm Telescopic 51 degrees Dual 2/2 320 Piston - Direct mount JIC/SAE 1250 Primer A514 (T-1)
  • Diseño de Pivote Doble:
    • Diseño flexible con capacidades reales de vaciado.
  • Sistema Hidráulico de Alta Presión (3,600 psi a 4,500 psi):
    • Permite el uso de cilindros más pequeños, reduciendo el peso y aumentando la carga útil disponible.
  • Sujetadores de contenedor:
    • Dentro en modelos T-12, PHT-16 y T-20.
    • Fuera en todos los demás modelos.
      • Ajustables (adelante y atrás) en PHT-22.
  • Cilindros Dobles de Elevación/Descarga:
    • Manejo estable y seguro de contenedores durante la carga, descarga y vaciado.
  • Válvulas Contrapeso Dobles:
    • Seguridad con potencia hacia arriba y hacia abajo.
    • Accesibles y reparables.
  • Rodillos Traseros Dobles estándar en modelos T-40 y superiores
  • Aterrizaje con Parada Suave estándar en modelos T-29 y superiores
  • Brazo telescópico
  • Soportes de Acero de Alta Resistencia
    • Sin almohadillas de desgaste/reemplazo
  • Brazo con Altura Ajustable:
    • Hidráulico opcional en T-29S, T29-M - 36" y 54".
    • Manual estándar en T-40 y superiores - 54" y 62".
  • Controles Interiores:
    • Engrasables con casquillos de bronce en todos los puntos de pivote
    • Estructura de acero de alta resistencia - Diseño de riel en Z
  • Sensores de Seguridad:
    • Sensor de brazo para evitar retracción durante el vaciado (todos los modelos).
    • Sensor de cierre de vaciado para garantizar el cierre completo (todos los modelos).
    • Sensor de parada suave para un aterrizaje delicado del contenedor (T-29 y superiores).
  • Garantía limitada de 3 años
