Cantilever
MBB C 1000 L
MBB C 1000 L
| Capacidad de elevación | 1000 kg |
| Capacidad de elevación | 180 x 180 mm |
| Equipamiento hidráulico | 2 cilindros de elevación + 2 cilindros de basculación |
| technicaldata.taillift_OverlapWithFloor_string | - 44 mm |
| Equipamiento hidráulico | Longitud del manillar 600/700 mm = 1320 mm / 1100 mm |
| Solapamiento con suelo | 600 mm |
| Anchura de brazos | Central, 50% de ratio de carga en un lado |
| Distancia centro gravedad de la carga | +90° to -10° |
| Tipo de plataforma | Ancho de la plataforma | altura de plataforma | Peso muerto | Peso muerto | |
|---|---|---|---|---|---|
| alu | 2400 | 1600 | 282 | - | |
| alu | 2400 | 1700 | 289 | - | |
| alu | 2400 | 1825 | 295 | - | |
| steel | 2400 | 1509 | 357 | - | |
| steel | 2400 | 1209 | 312 | - | |
| steel | 2400 | 1809 | 402 | - |
| a (mm) | Q (kg) |
| 600 | 1000 |
| 750 | 800 |
| 950 | 600 |
| 1400 | 400 |

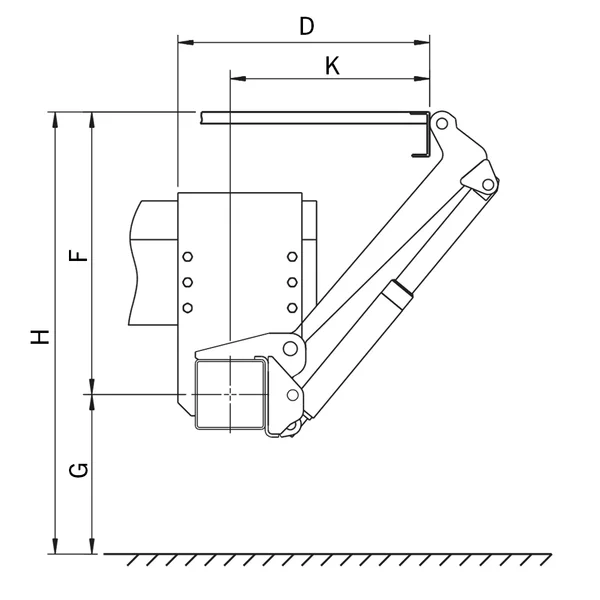

| Levantar brazos (en mm) | 600 | 700 |
| H (máx.) Altura de carga descargada | 1100 | 1210 |
| H (min.) Altura de carga cargada | 750 | 830 |
| F (max.) Medio de la viga principal al borde superior del piso de carga | 620 | 650 |
| K (min.) en dimensión F (max.) | 467 | 592 |
| D (min.) Espacio de instalación (min.) | 617 | 742 |
| D (max.) Espacio de instalación (max.) | 802 | 871 |
| F (min.) | 420 | 500 |
| K (max.) en dimensión F (min.) | 652 | 721 |
