Grúas Pesadas
PK 48002 EH
Grúas articuladas
Especificaciones clave
- Momento máx. de elevación
- 46,5 mt
- Capacidad máxima de carga
- 18.300 kg
- Alcance hidráulico máximo
- 16,3 m

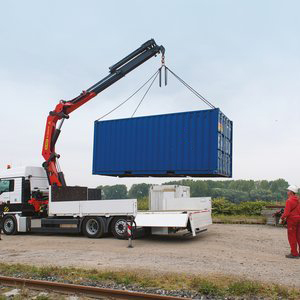

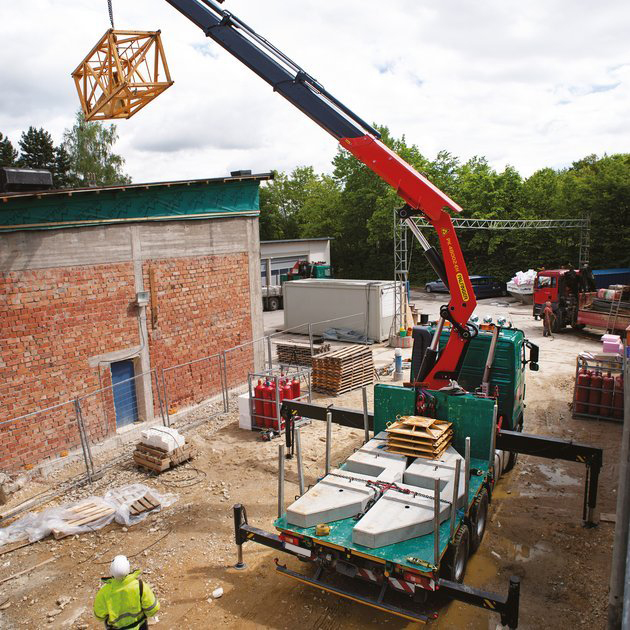

Nuestras grúas EH High Performance están diseñadas para tareas cotidianas que requieren velocidad, eficiencia y durabilidad. La PK 48002 EH combina una gran potencia de elevación con ciclos suaves. El sistema E-HPLS aumenta la capacidad de elevación para cargas pesadas y garantiza un movimiento constante, por lo que es ideal para manipular componentes de peso variable en flujos de trabajo rápidos y repetitivos.
Especificaciones técnicas
Dados técnicos
- Momento de elevación máximo
- 46,5 mt
- Capacidad máxima de carga
- 18.300 kg
- Alcance hidráulico máximo horizontal
- 16,3 m
- Alcance máximo (con fly-jib)
- 23,3 m
- Ángulo de giro
- 400°
- Par de giro neto
- 5,5 mt
- Ancho de grúa plegada
- 2,51 m
- Presión de trabajo
- 350 bar
- Caudal recomendado
- 80 - 100 l/min
Capacidad
|
Altura de grúa (mm) |
Peso en versión estándar (kg) |
Ancho de grúa (mm) |
Ancho de instalación (mm) |
Par de elevación máximo (mt) |
Alcance máximo (m) |
Presión de trabajo (MPa) |
Caudal recomendado (l/min) |
Ángulo de giro (°) |
Par de giro neto (mt) |
|
|---|---|---|---|---|---|---|---|---|---|---|
| A | 2.500 mm | 4.420 kg | 2.510 mm | 1.450 mm | 45,7 mt | 7,7 m | 35 Mpa | 80-100 | 400 | 5.5 |
| B | 2.500 mm | 4.685 kg | 2.510 mm | 1.450 mm | 44,3 mt | 9,6 m | 35 Mpa | 80-100 | 400 | 5.5 |
| C | 2.500 mm | 4.938 kg | 2.510 mm | 1.450 mm | 43,3 mt | 11,7 m | 35 Mpa | 80-100 | 400 | 5.5 |
| C PJ125 C | 6.011 kg | 2.550 mm | 18,4 mt | 20,9 m | 35 Mpa | 80-100 | 400 | 55 | ||
| C PJ125 E | 6.223 kg | 2.550 mm | 13,6 mt | 24,6 m | 35 Mpa | 80-100 | 400 | 55 | ||
| D | 2.500 mm | 5.178 kg | 2.510 mm | 1.450 mm | 42,7 mt | 14 m | 35 Mpa | 80-100 | 400 | 5.5 |
| D PJ100 C | 6.061 kg | 2.550 mm | 13 mt | 23,9 m | 35 Mpa | 80-100 | 400 | 55 | ||
| D PJ100 D | 6.139 kg | 2.550 mm | 11,2 mt | 25,7 m | 35 Mpa | 80-100 | 400 | 55 | ||
| E | 2.500 mm | 5.390 kg | 2.510 mm | 1.450 mm | 42,1 mt | 16,3 m | 35 Mpa | 80-100 | 400 | 5.5 |
| E PJ080 B | 6.087 kg | 2.550 mm | 10,9 mt | 24,3 m | 35 Mpa | 80-100 | 400 | 55 | ||
| E PJ080 C | 6.180 kg | 2.550 mm | 8,9 mt | 26,2 m | 35 Mpa | 80-100 | 400 | 55 |
Los rangos especificados se aplican a una posición del brazo principal de 20º, por lo tanto, no son los valores máximos. Cuando se usan extensiones mecánicas, las cargas indicadas en las tablas se reducen por el peso de las extensiones.
Revestimiento duradero para una protección óptima
La tecnología de revestimiento avanzada protege los componentes contra la corrosión, el desgaste y las condiciones climáticas adversas. El tratamiento superficial en varias etapas y los recubrimientos duraderos y respetuosos con el medioambiente crean un acabado resistente y elástico con una gran resistencia a los impactos y a los rayos ultravioleta. Así se prolonga la vida útil, se mantiene una apariencia de alta calidad y se preserva el valor de reventa, al tiempo que se reduce el impacto medioambiental y el esfuerzo de mantenimiento a largo plazo.
High Speed Extension: ciclos más rápidos
La función High Speed Extension aumenta la velocidad de extensión y retracción de la pluma hasta en un 30 % mediante la reutilización del aceite de retorno dentro del sistema hidráulico. Gracias a estos movimientos más rápidos, se reducen los tiempos de ciclo de carga y se mejora la productividad general. La grúa realiza más trabajo en menos tiempo sin que se vean comprometidos el control ni la precisión.
DPS: potencia flexible para uso con pluma voladiza
El sistema Dual Power System (DPS) ajusta la potencia y la velocidad de la grúa al trabajar con un plumín. Los distintos modos de potencia permiten adaptar el rendimiento a la tarea, equilibrando la capacidad de elevación y la velocidad de movimiento. Así se mejora la eficiencia, se protegen los componentes contra sobrecargas y se proporciona al operador un mejor control durante las aplicaciones con plumín, especialmente en condiciones de trabajo exigentes o con espacio limitado.
HPSC: Monitoreo simultaneo de estabilidad y capacidad de carga
El sistema de control de estabilidad de alto rendimiento o High Performance Stability Control (HPSC) calcula continuamente la estabilidad de la grúa en función de la posición real de los estabilizadores. El sistema ajusta automáticamente el rango de trabajo permitido en función de la configuración, lo que maximiza la capacidad de elevación, incluso cuando el espacio es limitado. Así se aumenta la seguridad, se amplía el alcance útil y se proporciona al operador una orientación clara y fiable durante el funcionamiento de la grúa.
Sistema de extensión de bajo mantenimiento
El sistema de extensión de bajo mantenimiento elimina la necesidad de engrasar con regularidad gracias al uso de elementos deslizantes sintéticos autolubricantes y un revestimiento resistente a la corrosión. De este modo, se mantiene la pluma limpia, se reduce el esfuerzo de mantenimiento y se evita la contaminación de las cargas o las áreas de trabajo con lubricante. Los movimientos de extensión más suaves, los menores costes de mantenimiento y la mayor vida útil mejoran la eficiencia general y el valor de reventa.
PALTRONIC
El sistema electrónico PALTRONIC supervisa en tiempo real la carga, la posición y la estabilidad de la grúa. A través de sensores integrados, el sistema recibe y procesa datos constantemente, activando automáticamente las funciones de seguridad, asistencia y rendimiento cuando es necesario. De este modo, se logran movimientos más suaves, protección contra sobrecargas, mayor estabilidad y una operación más sencilla, permitiendo al operador concentrarse plenamente en una manipulación de carga segura y precisa.
POWER LINK PLUS: máxima flexibilidad
El sistema de articulación inversa Power Link Plus permite que la pluma articulada se incline hasta 15° por encima de la horizontal. Esta mayor flexibilidad permite elevar cargas de forma segura y eficiente en espacios reducidos y alrededor de obstáculos. Al mismo tiempo, la grúa se pliega de forma compacta dentro del camión, dentro de los límites de altura legales, lo que permite movimientos suaves, una gran precisión y un rendimiento fiable en aplicaciones exigentes.
Control Remoto
El sistema de control remoto por radio permite operar la grúa de forma segura y eficiente a distancia. Las órdenes del operador se transmiten de manera inalámbrica, lo que posibilita movimientos hidráulicos precisos. Esto proporciona una visión clara de la carga y permite que una sola persona pueda manejarla mientras trabaja fuera de las zonas de riesgo. Además, los controles ajustables, la regulación de velocidad y los sistemas de parada de seguridad integrados mejoran la comodidad, la precisión y la seguridad general en el lugar de trabajo.
Características opcionales
AOS – Cargas estables, elevación más segura
El sistema Active Oscillation Suppression (AOS) reduce las vibraciones de la pluma y el balanceo de la carga durante y después de los movimientos de la grúa. La compensación activa de oscilaciones detiene la pluma de forma rápida y controlada. Así se mejora la precisión, se protege la carga y el entorno y se permite un funcionamiento más rápido y seguro. Al reducir la tensión en la estructura de la grúa, también se prolonga su vida útil y aumenta su valor a largo plazo.
Plumín extensible: mayor alcance y flexibilidad
El plumín extensible aumenta el alcance de trabajo de la grúa, lo que permite elevar cargas a mayores alturas y distancias. Este alcance adicional permite superar obstáculos, mejorar el posicionamiento en espacios reducidos y ofrecer una mayor flexibilidad en obras complejas. Gracias al control preciso y al rendimiento estable, se pueden manipular con eficiencia cargas que, de otro modo, estarían fuera de alcance, lo que amplía las aplicaciones útiles de la grúa.
