Hayon élévateur

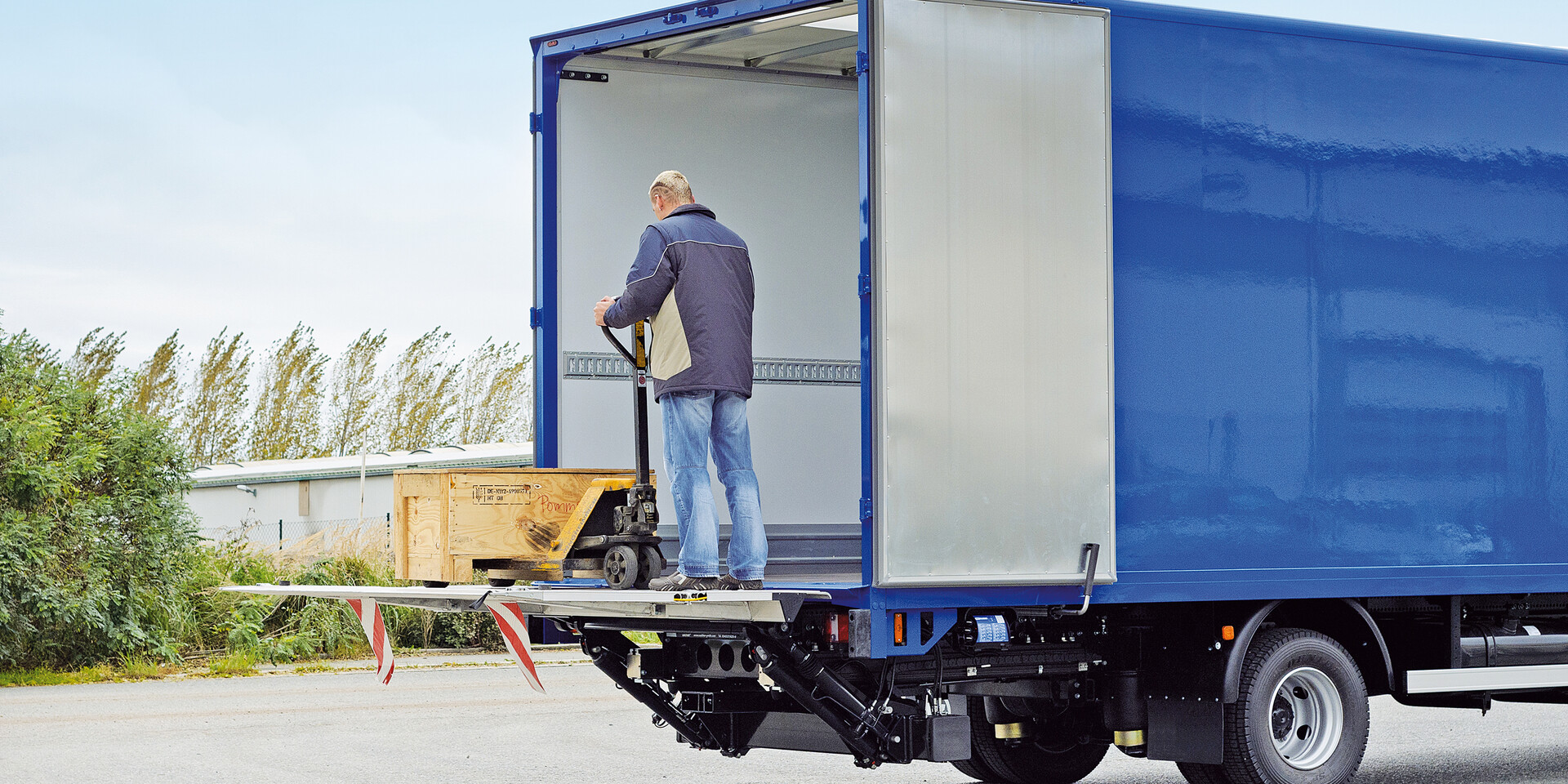

Le MBB R 1000 S est un hayon repliable et rétractable. Un vérin horizontal de rétraction ramène le hayon dans la position souhaitée. En option, il est possible de se faire livrer le hayon et l’ensemble des chemins de roulement déjà montés, et de faire peindre le cadre de levage par immersion en cataphorèse. L’objectif est un montage rapide et facile. La plateforme est soit entièrement en aluminium (partie fixe et partie repliable), soit composée d’une partie fixe en acier et d’une partie repliable en aluminium. La plateforme rétractée fait également office de dispositif anti-encastrement. Une sélection de trois côtes d’entraxe permet un ajustement optimal au véhicule ou à la remorque. L’opérateur pilote aisément le processus complet de sortie et de rétraction à l’aide des commandes K-plus et EasyMove (en option).
Capacité 1000 kg
Poutre 180 x 180 mm
Hydraulique du cadre de levage 2 x vérin de levage / 2 x vérin d’inclinaison / 1 x vérin de rétraction
Côte d’entraxe 760 / 1310 / 1490 mm
Centre de gravité dans le sens longitudinal 700 mm
Centre de gravité au milieu de la largeur, 50% de la charge utile à un côté 50% de la charge utile à un côté
Angle d’inclinaison de la plateforme 10° jusqu’à -10
Type de plate-forme largeur de plate-forme hauteur de la plate-forme Poids mort Poids mort
alualu 2400 1805 598 -
steelalu 2400 1800 688 -
a (mm) Q (kg)
700 1000
875 800
1150 600
1700 400

Bras de levage (en mm) 700 800 900
H (max.) hauteur de plancher à vide 1256 1409 1546
H (min.) hauteur de plancher en charge 906 922 998
F (max.) milieu de poutre jusqu’à hauteur de plancher 778 811 894
K (min.) pour mesure F (max.) 515 571 627
D (min.) mesure minimale de montage 1800 1800 1900
F (min.) 529 572 625
K (max.) pour mesure F (min.) 710 801 886
G (max.) à vide (milieu de poutre jusqu’au plancher) 528 598 652
G (min.) en charge 377 350 373
E (max.) largeur du châssis du véhicule (max.) 920 920 920
E (min.) largeur du châssis du véhicule (min.) 645 645 645
