Spécial
PK 40001 EL
Grue à flèche articulée
Spécifications clés
- Couple de levage maximum
- 39,2 mt
- Capacité de levage maximale
- 5 000 kg
- Portée hydraulique maximale
- 25,4 m

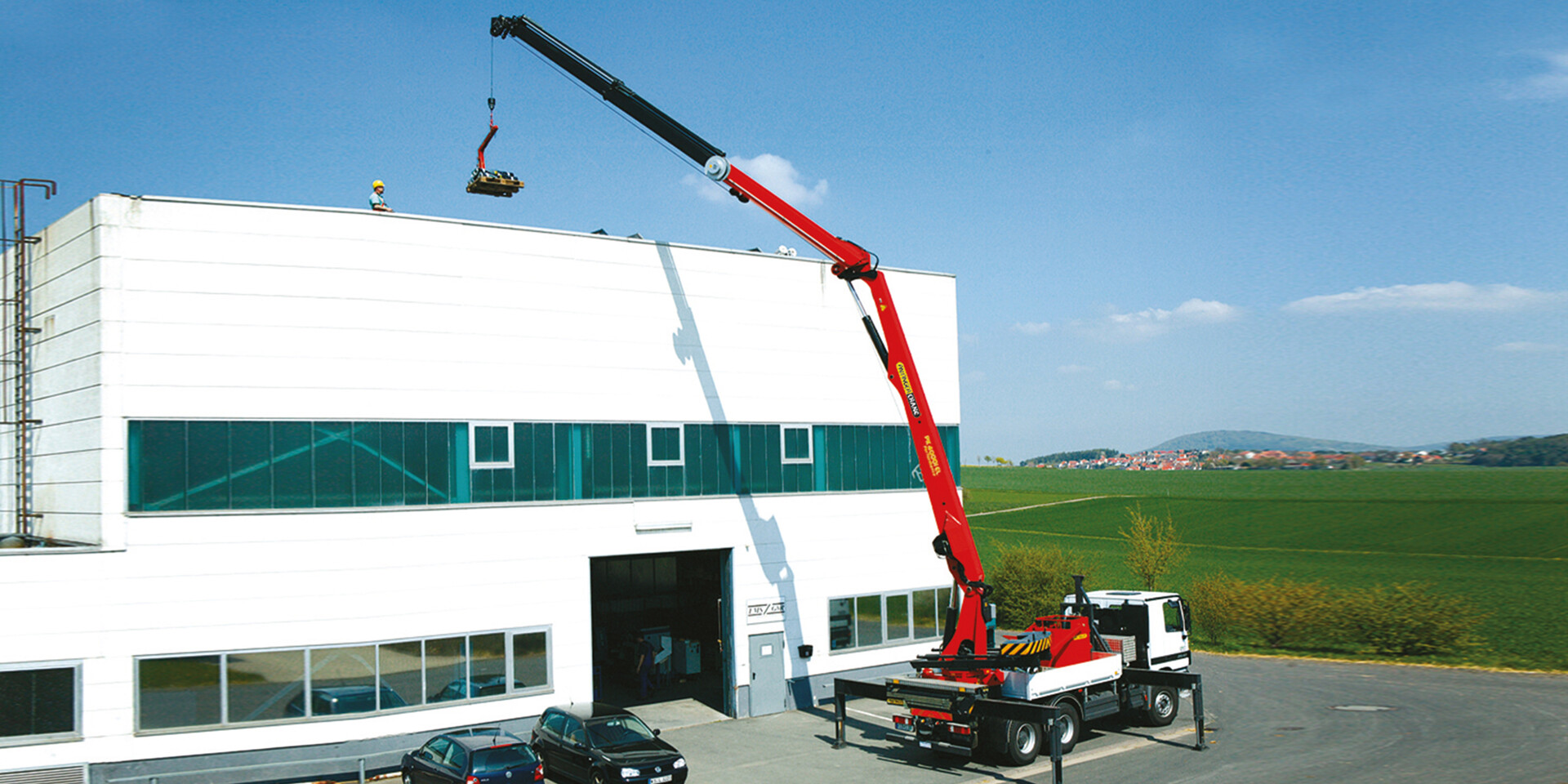

Nos grues de la gamme Performance sont conçues pour manipuler les matériaux de construction en toute sécurité, offrant une capacité de levage élevée et une commande pratique. La PK 40001 EL, caractérisée par son rayon d’action étendu, allie rapidité, amplitude et agilité ; elle constitue une solution parfaite pour les travaux de couverture ainsi que le montage de structures. Le treuil d’une capacité de 3,5 tonnes ainsi que la rotation continue accroissent encore la polyvalence d’exploitation.
Données techniques
- Couple de levage maximum
- 39,2 mt
- Capacité de levage maximale
- 5 000 kg
- Portée hydraulique maximale
- 25,4 m
- Portée maximale (avec fly-jib)
- 32,4 m
- Angle de rotation
- ∞
- Couple de rotation avec un moteur de rotation
- 7 mt
- Espace nécessaire au montage
- 1,36 m
- Pression d’utilisation maximum
- 330 bar
- Débit
- 80 - 100 l/min
- Poids de la grue (std.)
- 3 870 kg
Certaines grues en photos dans ce document sont dotées d’équipements optionnels et ne correspondent pas au modèle standard.
Des réglementations nationales spécifiques relatives à la configuration des grues sont à observer. Les dimensions ne revêtent pas un caractère contraignant. Sous réserve de modifications techniques, d’omissions et d’erreurs de traduction.

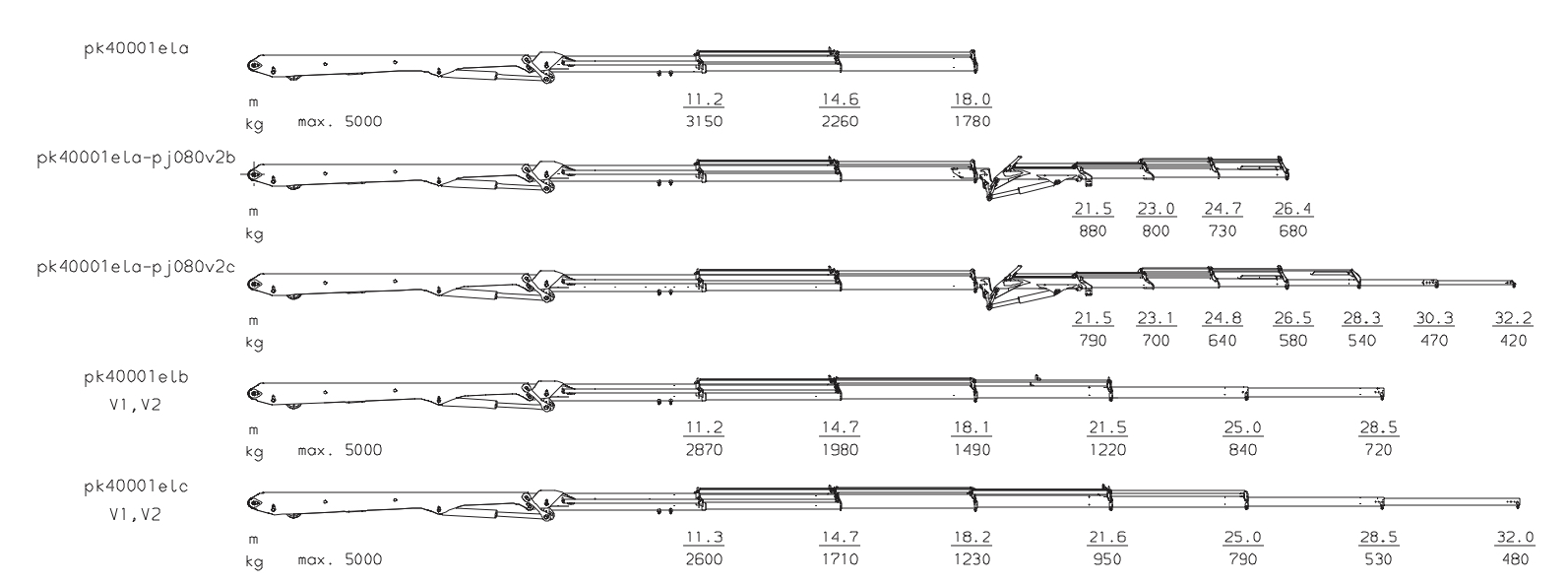

Puissance de levage
|
Hauteur de la grue (mm) |
Peso (kg) |
Largeur de la grue (mm) |
Couple de levage maximum (mt) |
Portée maximale (mt) |
Pression d’utilisation maximum M'a |
Débit de la pompe (L/min) |
Angle d'orientation (°) |
Couple de rotation (mt) |
|
|---|---|---|---|---|---|---|---|---|---|
| A | 2 300 mm | 3 870 kg | 1 400 mm | 35,9 mt | 18,4 m | 33 Mpa | 80-100 | ∞ | 7.0 |
| A PJ080 B | 4 567 kg | 2 550 mm | 19,4 mt | 26,4 m | 33 Mpa | 80-100 | ∞ | 7 | |
| A PJ080 C | 4 660 kg | 2 550 mm | 15,4 mt | 28,3 m | 33 Mpa | 80-100 | ∞ | 7 | |
| B | 2 300 mm | 4 185 kg | 1 400 mm | 33,1 mt | 21,9 m | 33 Mpa | 80-100 | ∞ | 7.0 |
| C | 2 300 mm | 4 475 kg | 1 400 mm | 30,6 mt | 25,4 m | 33 Mpa | 80-100 | ∞ | 7.0 |
Certaines grues en photos dans ce document sont dotées d’équipements optionnels et ne correspondent pas au modèle standard.
Des réglementations nationales spécifiques relatives à la configuration des grues sont à observer. Les dimensions ne revêtent pas un caractère contraignant. Sous réserve de modifications techniques, d’omissions et d’erreurs de traduction.
POWER LINK PLUS – Flexibilité maximale
Le système Power Link Plus permet à la flèche articulée de remonter vers le haut jusqu'à 15° par rapport à l'horizontale pour les grues à double système de biellettes. Cette flexibilité accrue permet un levage sûr et efficace dans les espaces confinés et autour des obstacles. En plus de son efficacité de levage fluide et haute précision, la grue peut aussi se replier de manière compacte, dans le respect des normes légales.
Extension à grande vitesse – Cycles accélérés
L'extension à grande vitesse augmente la vitesse d'extension et de rétraction de la flèche jusqu'à 30 % en réutilisant l'huile de retour dans le système hydraulique. Des mouvements plus rapides réduisent les cycles de chargement et améliorent la productivité globale. La grue effectue plus de travail en moins de temps sans compromettre le contrôle ni la précision.
Radiocommande – contrôle total
La radiocommande permet à une seule personne de manœuvrer la grue à distance en dehors des zones de danger, avec une visibilité claire de la charge. De plus, des commandes réglables, des paramètres de vitesse et des soupapes de sécurité intégrées améliorent le confort, la précision et la sécurité globale sur le chantier.
PALTRONIC – Contrôle de grue intelligent
Le système de commande électronique PALTRONIC surveille en continu la charge, la position et la stabilité de la grue en temps réel. Des capteurs envoient les données au système, qui active automatiquement les fonctions de sécurité, d'assistance et de performance en cas de besoin. De quoi assurer une manipulation plus fluide, une protection contre les surcharges et une plus grande facilité d'utilisation.
Rotation illimitée et flexibilité totale
Avec la rotation continue, la grue tourne sans butée fixe et offre un rayon de travail illimité. Une rotation fluide et sans jeu améliore la précision et réduit les temps de cycle, même dans les zones restreintes. L’absence d’arrêts brusques augmente la sécurité, réduit l’usure des composants et prolonge la durée de service, pour une grue plus rapide, fiable et flexible dans toutes les directions.
Fonctionnalités optionnelles
DPS, puissance flexible pour le jib articulé
Le DPS (Dual Power System) ajuste la puissance et la vitesse de la grue en cas de recours à un jib articulé. Les modes de puissance disponibles équilibrent capacité de levage et vitesse selon les tâches, améliorant l’efficacité, la protection des composants contre les surcharges et le contrôle de l’opérateur sur le jib, même dans les conditions de travail les plus exigeantes.
HPSC – Stabilité intelligente, plus de portées
Le contrôle de stabilité haute performance (HPSC) calcule en continu la stabilité de la grue en fonction de la position de ses stabilisateurs. Le système ajuste automatiquement la plage de travail autorisée pour chaque situation, afin de maximiser la capacité de levage même lorsque l’espace est limité. Cela donne à l'opérateur des informations de portée claires et fiables pour plus de sécurité.
HPLS — Plus de puissance à la demande
Le système de levage haute puissance (HPLS) augmente automatiquement la pression hydraulique jusqu'à 15 % en cas de besoin. La vitesse de levage est simultanément réduite pour maintenir le contrôle et la précision. Cela permet de manipuler en toute sécurité des charges plus lourdes, d'optimiser le levage en fonction du poids, afin de préserver la structure et ses performances sur le long terme.
AOS – Charges stables, Levage plus sûr
La suppression active des oscillations (AOS) réduit les vibrations de la flèche et le balancement de la charge pendant et après le mouvement. La contre-oscillation active amène la flèche à un arrêt rapide et contrôlé. Cela permet d'améliorer la précision et de travailler plus rapidement en toute sécurité. Une grue moins sollicitée nécessite moins de maintenance et augmente sa valeur dans la durée.
