Unterziehbar

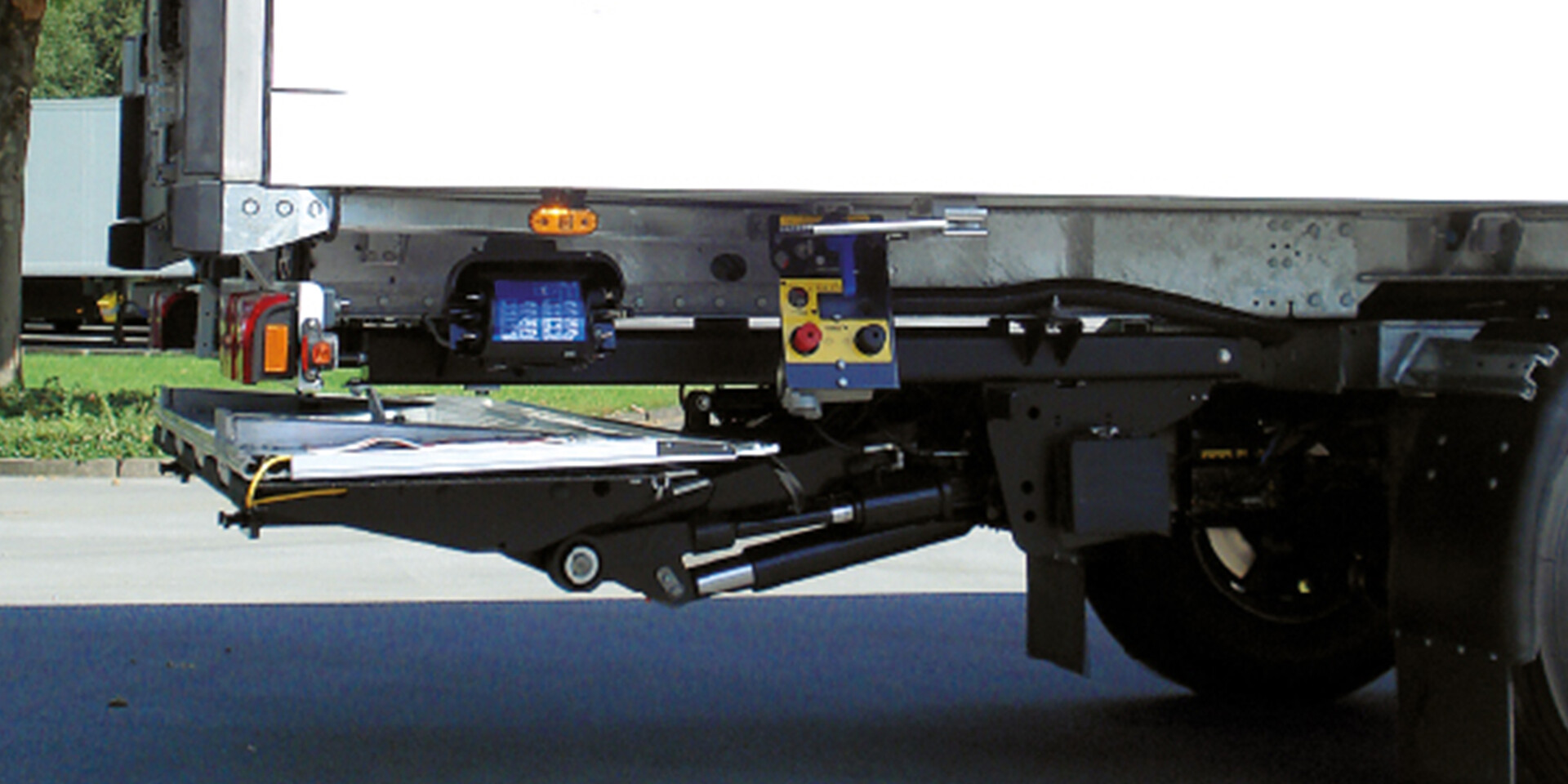

MBB R 1500 S TRAILER
- Zurück
- Startseite
- Produkte
- Ladebordwände
- Modelle
- MBB R 1500 S TRAILER
Ladebordwand
- 1500/2000 kg Tragkraft mit 4 Zylindern bei 1000/750 mm Lastabstand
- Einfach gefaltete Plattform ≥ Speziell für Zentralachsanhänger und Sattelauflieger mit kurzen Überhängen
- Montage an Fahrzeugen ab einer Rahmenspur von ca. 1300 mm möglich
- Ausführung der Plattform in Stahl/Aluminium
- Federunterstütztes Faltteil
- Plattformpaket dient als Unterfahrschutz
- Überberfahrnase für Drehstangenverschlüsse (optional auch in Alu)
- Antriebsstarker Verfahrzylinder für die horizontale Positionierung der Hubladebühne
- Hoher Vormontagegrad durch einen verwindungssteifen Stahlverfahrrahmen, vormontierter Endtraverse und geschweißten Konsolen
- Bedienkastenhalter zur Montage an der Verfahreinheit
Unterziehbar
Erleben Sie die Produktmerkmale
Bedienung
- Bedienkasten mit Schutzdeckel und Z-Bügel
- 3+1 Bedienung
- 4-Knopf Bedienpanel, flache Ausführung für Innenmontage
- Fußschalter in der Plattform versenkt, überfahrbar
- Handkabelschalter 2 Knopf
- Handkableschalter 3 Knopf
- Funkfernbedienung RCBT
- Funkfernbedienung Akerström
- Schloßtaste oder Dreheinschalter
Elektrik / Sensorik
- 12V oder 24V
- Fahrerhauseinschaltung mit Anzeigefunktion ODER Schnittstelle ETMA Code A (V-Lifte nur Kabinenkontrollgerät)
- Sensoren b13 (Hubwerk) und b15L (Plattform)
- Steckbarer Sensor b15S Plattform (statt Sensor b15L)
- Sensor b15L Hubwerk (statt Sensor b13) = "2x b15"
- Entwicklung eines kundenspezifischen Programmes für MBB Control
- EasyMove
- ETMA Code A + B
- Kofferbeleuchtung
Plattform Typ | Breite (mm) | Höhe (mm) | Eigengewicht | Eigengewicht | |
---|---|---|---|---|---|
alu | 2400 | 1800 | 648 | - |
Die angegebenen Gewichtswerte weisen jeweils die leichteste Version bei der entsprechenden Plattformhöhe aus. Maßangaben unverbindlich. Technische Änderungen, Irrtümer und Übersetzungsfehler vorbehalten.
a (mm) | Q (kg) |
1000 | 1500 |
1200 | 1250 |
1500 | 1000 |
1850 | 800 |
Lenkerlängen (mm) | 800 | 900 |
H (max.) Ladehöhe unbeladen | 1381 | 1441 |
H (min.) Ladehöhe beladen | 916 | 1006 |
F (max.) Mitte Stativrohr bis Oberkante Ladeboden | 770 | 817 |
K (min.) bei Maß F (max.) | 601 | 623 |
D (min.) Einbaumaß minimal | 1924 | 2066 |
F (min.) | 566 | 614 |
K (max.) bei Maß F (min.) | 820 | 907 |
G (max.) unbeladen (Mitte Stativrohr bis Boden) | 611 | 624 |
G (min.) beladen | 350 | 392 |
E (max.) Fahrzeugrahmenbreite (max.) | 1490 | 1490 |
E (min.) Fahrzeugrahmenbreite (min.) | 1330 | 1330 |
