Rétractables
MBB R 2000 L TRUCK
Hayon élévateur
Spécifications clés
- Capacité
- 2 000 kg
- Hydraulique du cadre de levage
- 2 vérins de levage / 2 vérins d’inclinaison / 1 vérin de rétraction
- Mesure du déport
- 750 mm

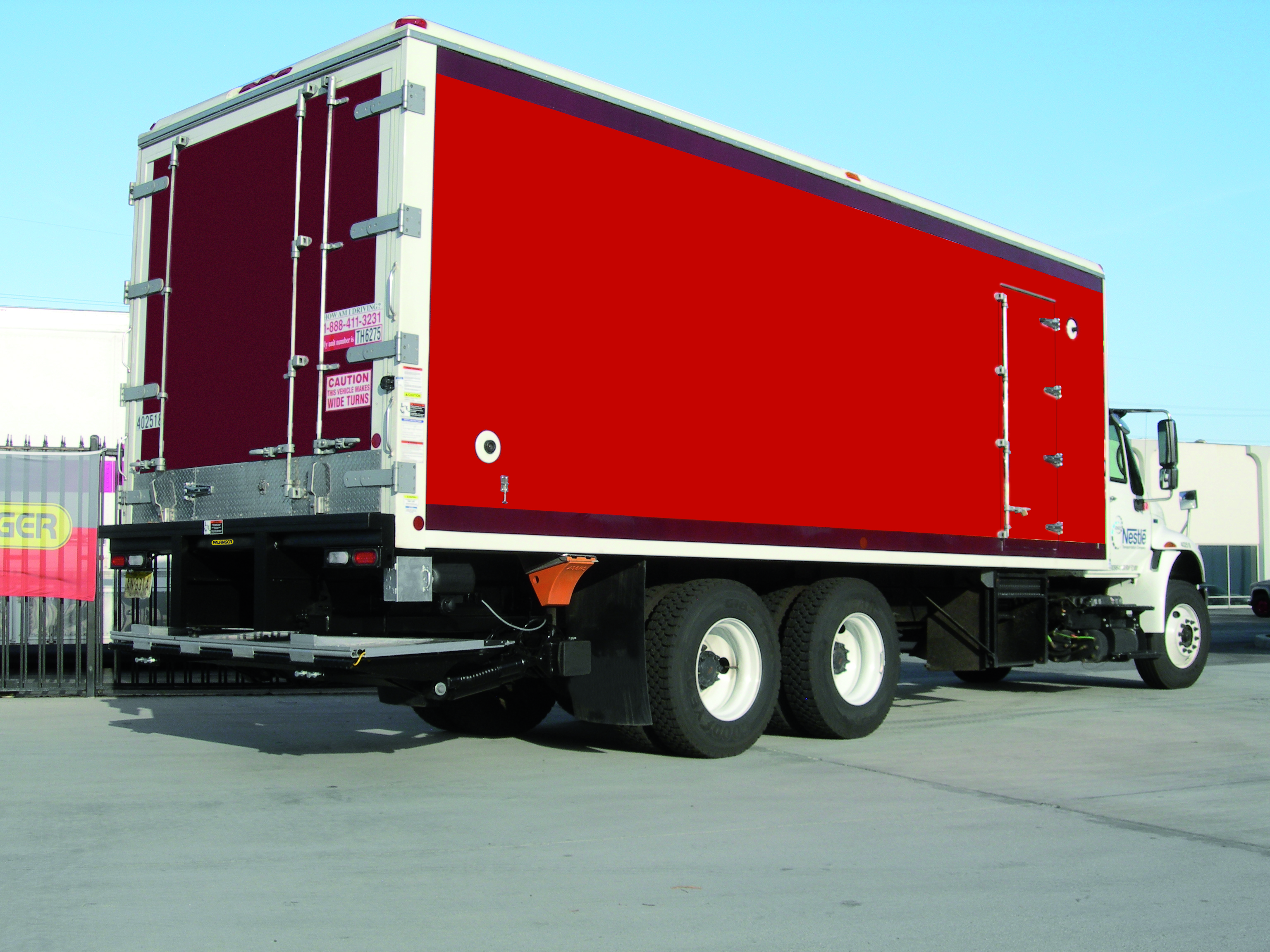

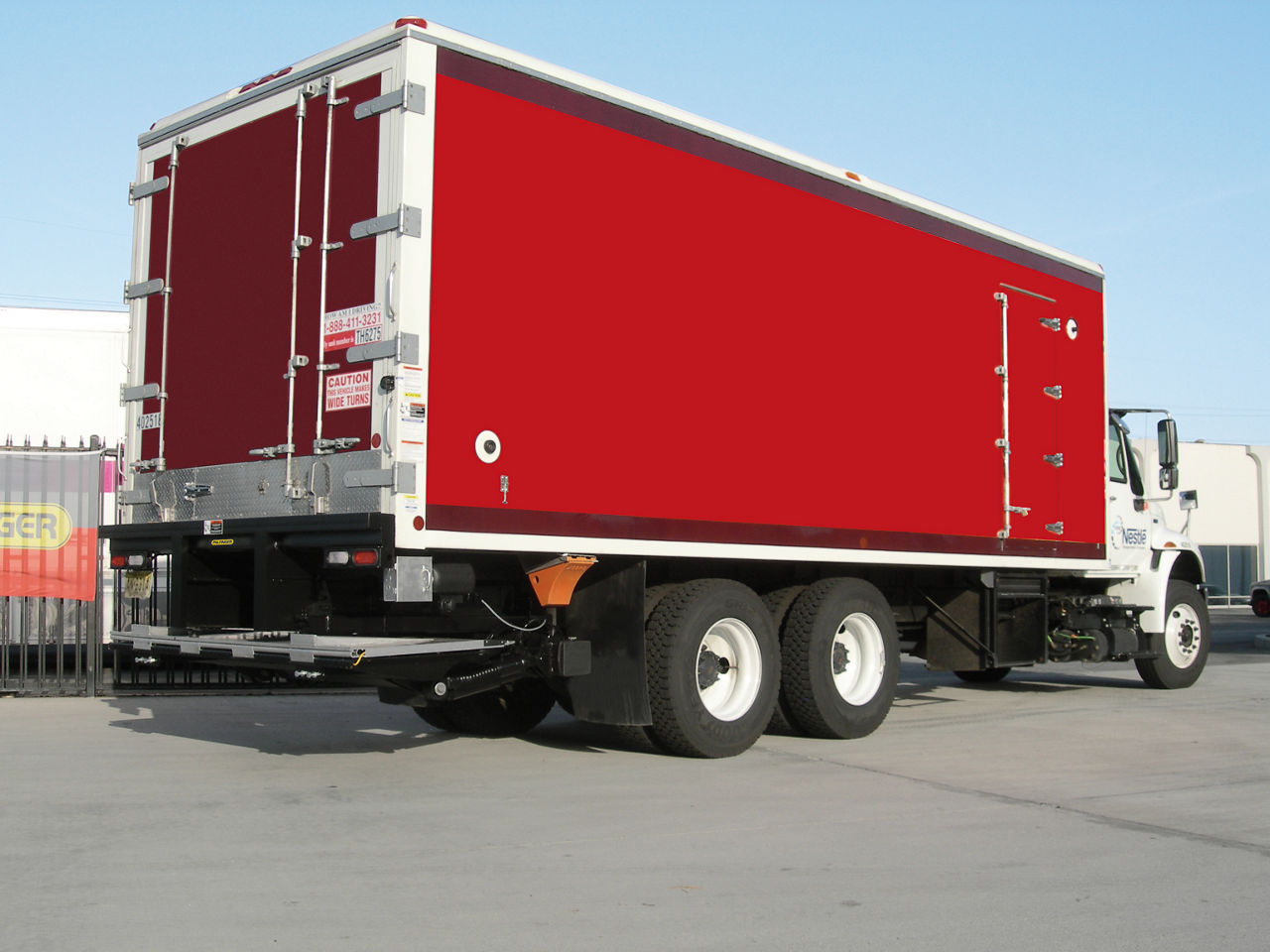

Le MBB R 2000 L TRUCK est l’un des hayons élévateurs rétractables les plus puissants et les plus utilisés pour les camions. Sa capacité de levage élevée, sa conception robuste et sa mise en service rapide en font une solution fiable pour les missions de transport exigeantes.
Spécifications techniques
Données techniques
- Capacité
- 2 000 kg
- Capacité
- 2000 kg
- Poutre
- 180 mm x 180 mm
- Entraînement de levage
- 2 vérins de levage / 2 vérins d’inclinaison / 1 vérin de rétraction
- Cote d’entraxe
- 1300 mm
- Centre de gravité (longitudinal)
- 750 mm
- Centre de gravité (transversale)
- Au milieu, 50 % de la charge utile sur un côté
- Angle d’inclinaison de la plateforme
- +10° à -10°
Poids
|
Poids mort |
Hauteur de plateforme |
Largeur de plate-forme |
|
|---|---|---|---|
| 648 kg | 1 800 mm | 2 400 mm |
Diagramme des charges
| a (mm) | Q (kg) |
| 750 | 2000 |
| 900 | 1650 |
| 1100 | 1300 |
| 1600 | 950 |

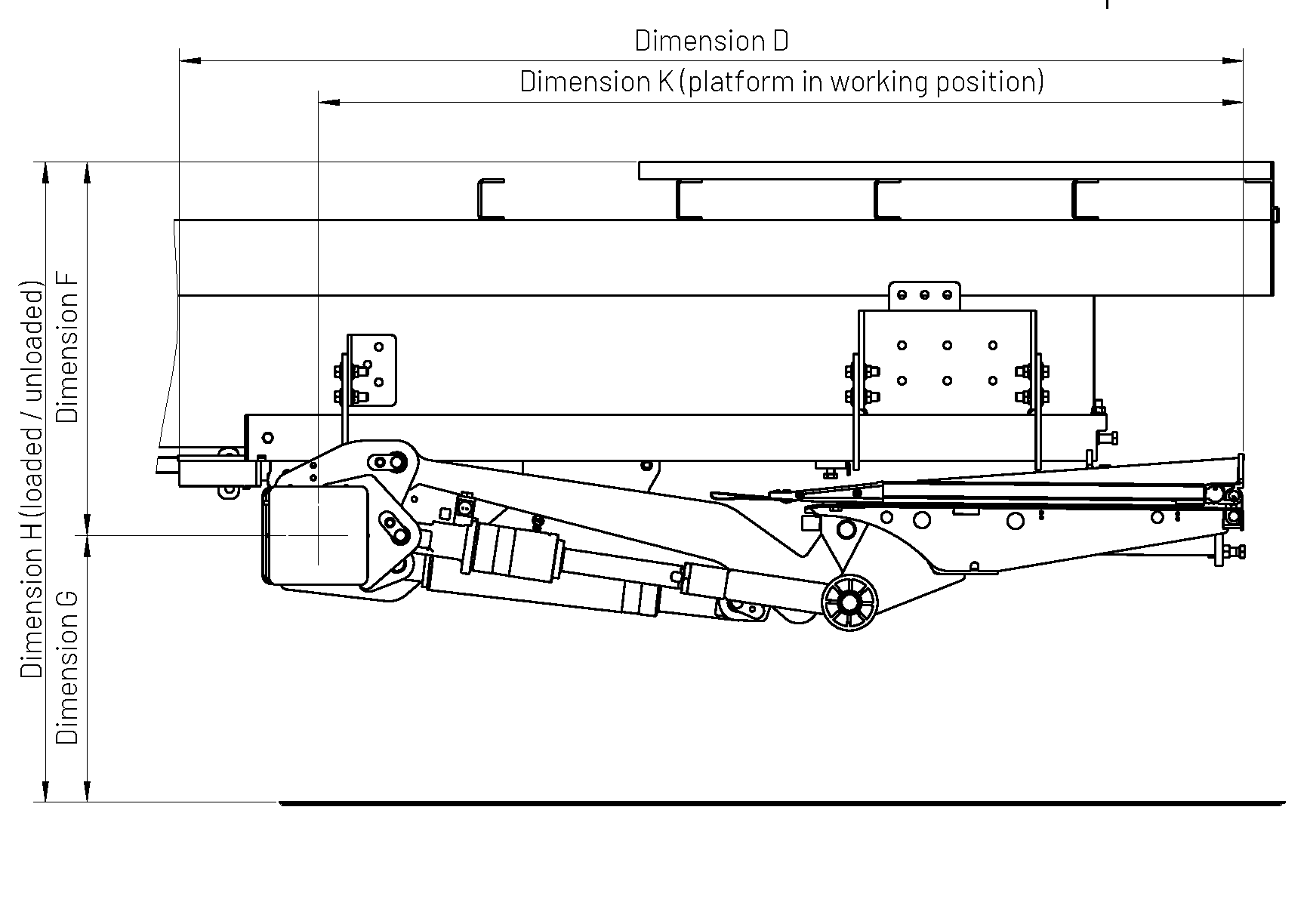

Dimensions
| Bras de levage (mm) | 800 | 900 |
| H (max.) hauteur de chargement, non chargé | 1428 | 1548 |
| H (min.) hauteur de chargement, chargé | 916 | 1006 |
| F (max.) du milieu de poutre jusqu’à plancher | 817 | 924 |
| K (min.) à F (max.) | 601 | 623 |
| D (min.) mesure minimale de montage | 1870 | 1970 |
| F (min.) | 566 | 614 |
| K (max.) à F (min.) | 820 | 907 |
| G (max.) non chargé (milieu de poutre jusqu’à plancher) | 611 | 624 |
| G (min.) chargé | 350 | 392 |
| E (max.) largeur du châssis du véhicule | 866 | 866 |
| E (min.) largeur du châssis du véhicule | 752 | 752 |
Mécanisme de levage robuste pour des mouvements précis
Le mécanisme de levage, composé de deux vérins de levage, de deux vérins de basculement et d’un vérin de déplacement, assure des mouvements précis, fluides et réguliers. La plateforme remplit également la fonction de dispositif anti-encastrement. Tous les composants en acier sont revêtus par cataphorèse (KTL) de série, garantissant une protection optimale contre la corrosion. Une peinture par poudrage supplémentaire est disponible en option, augmentant encore la durabilité et la longévité du hayon élévateur.
Plateforme en acier/aluminium pour une utilisation quotidienne
La surface antidérapante standard (R10) de la plateforme acier/aluminium AluPlan pour hayons élévateurs rétractable garantit une adhérence sûre lors du chargement et du déchargement. Des feux d’avertissement et des fanions de signalisation font partie de l’équipement de série, pour une exploitation sûre et confortable dans la distribution quotidienne.
Unités de commande confortable de série
Le hayon élévateur est équipé de série d’un boîtier de commande. Cette unité de commande robuste et éprouvée est dotée de boutons ergonomiques permettant une utilisation sûre et confortable du hayon élévateur. Elle est montée sous la carrosserie du véhicule, tandis qu’un capot rabattable protège efficacement les commandes contre les influences extérieures.
Commande fiable avec MBB Control
MBB Control est l’unité de commande centrale du hayon élévateur et relie tous les composants essentiels afin d’assurer des séquences de mouvements précises et réactives. Le système de commande basé sur un processeur permet des ajustements logiciels individualisés pour répondre aux différentes exigences des véhicules et des applications. Des fonctions de diagnostic intégrées facilitent une analyse rapide des erreurs et garantissent une fiabilité maximale au quotidien.
Fonctionnalités optionnelles
Équipements de protection pour une plateforme durable
Des barres de protection supplémentaires pour les feux de signalisation et les pédales de commande protègent efficacement les composants contre les dommages. Ces options de protection augmentent la durabilité de la plateforme et réduisent les efforts de maintenance – même dans des environnements de travail exigeants.
Butées de roule(s) pour une sécurité accrue
Les butées de roule(s) sont disponibles en différentes versions. Elles empêchent les conteneurs roulants et autres charges mobiles de rouler involontairement hors de la plateforme lors des opérations de chargement et de déchargement, augmentant ainsi la sécurité et le contrôle au quotidien.
Options des unités de commande
En complément du boîtier de commande, différentes unités de commande sont disponibles – des commandes aux pieds à la Remote Control BT et aux boîtiers de commande à câble. Cela permet d’adapter parfaitement chaque hayon élévateur à son domaine d’application spécifique.
Options logicielles personnalisées
Différentes options logicielles sont disponibles pour des fonctions supplémentaires ou des exigences d’application spécifiques. Elles permettent des ajustements personnalisés de la commande et peuvent être configurées selon les besoins et profils d’utilisation propres au client, pour davantage de confort, d’efficacité et de sécurité au quotidien.
Huiles hydrauliques alternatives
Selon l’environnement d’utilisation, différentes huiles hydrauliques peuvent être sélectionnées. Le fluide AeroShell garantit un fonctionnement fiable à des températures allant jusqu’à –40 °C, tandis que l’huile biologique biodégradable constitue une option respectueuse de l’environnement pour une utilisation quotidienne.
