Epsolution

Q150Z

Grue De Construction Pour Charge Moyenne Supérieure

alt text
Epsilon
Spécifications clés
Portée maximale
9.6 m
Couple de levage maximum
145 kNm
Poids propre
2,550 kg

Cette grue de construction de type Z de notre gamme Epsolution a une capacité de levage de 15 tonnes métriques et est disponible en trois longueurs de bras : 7,9 m, 8,2 m et 9,6 m. Le Q150Z est doté d'Epscope et d'Epslink, peut être équipé d'Easyfold et offre six types de contrôle différents.

*Selon la variante et l’équipement choisis.

Trouver un partenaire commercial

Demander un devis

J'autorise PALFINGER à traiter et stocker mes données transmises ci-dessus et à les transmettre au partenaire commercial et de service compétent pour répondre à ma demande.

J'autorise PALFINGER à conserver mes données au-delà de cette demande et à m'envoyer des informations complémentaires, des points forts et des offres à des fins marketing par le biais de sa newsletter.

Demander un devis

J'autorise PALFINGER à traiter et stocker mes données transmises ci-dessus et à les transmettre au partenaire commercial et de service compétent pour répondre à ma demande.

J'autorise PALFINGER à conserver mes données au-delà de cette demande et à m'envoyer des informations complémentaires, des points forts et des offres à des fins marketing par le biais de sa newsletter.

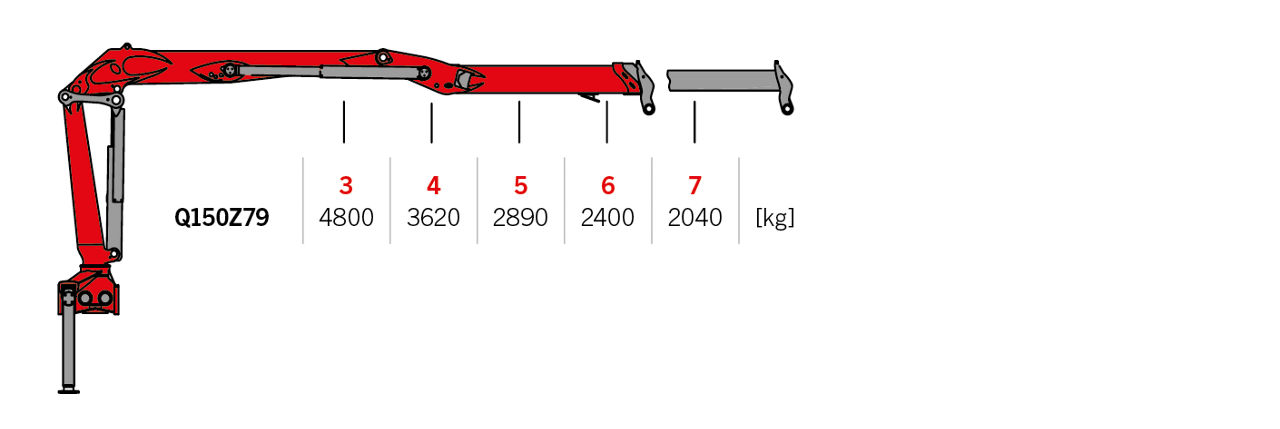

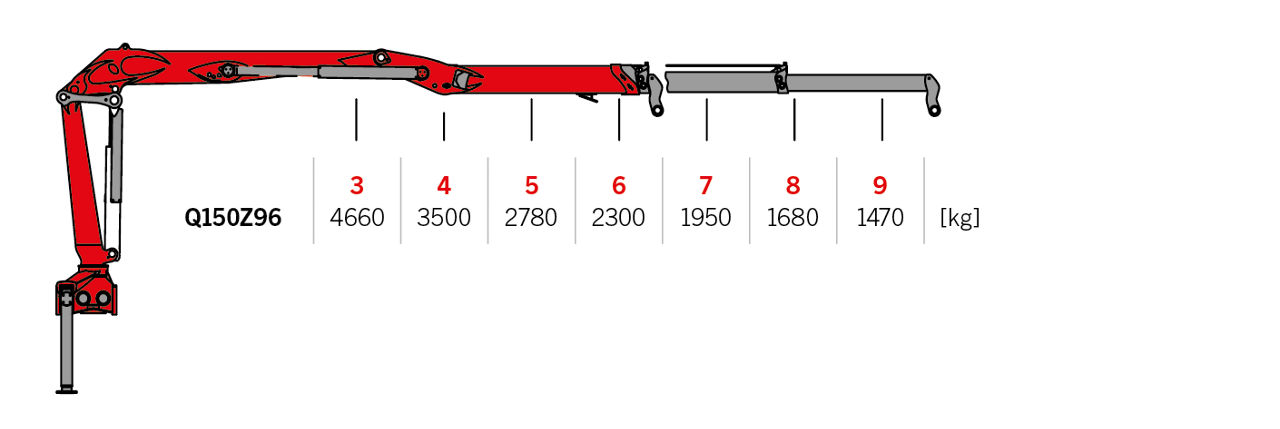

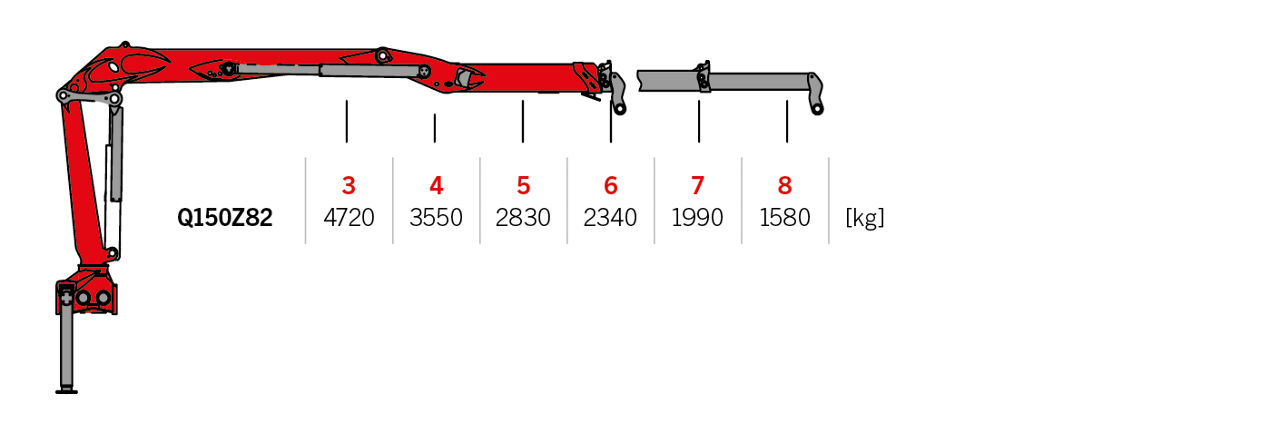

Diagrammes

Voir
alt text

Voir
alt text

Voir
alt text

Voir

Voir

Voir

Routage hydraulique protégé

Epslink et Epscope se combinent pour offrir des performances inégalées.

EPSLINK

Epslink est le dispositif de liaison et de rotation breveté d’EPSILON. Il est doté d’une liaison moulée à quatre oeillets, extraordinairement robuste, avec un passage interne des flexibles. Il se combine avec l’Epscope pour offrir une solution pratique et professionnelle.

Epscope est le système de flèche télescopique breveté d’EPSILON, disponible en versions à simple ou double télescope. Le vérin d’extension et les flexibles sont montés à l’intérieur de la structure, ce qui permet aux opérateurs de travailler en toute sécurité sans risquer d’endommager les composants principaux.
alt text

KTL, modélisation par éléments finis et conception fonctionnelle

Une technologie innovante pour une protection durable des surfaces, des tests de durabilité et une fonctionnalité optimisée.

KTL

Revêtement par cataphorèse (KTL)

Ce traitement de surface spécialisé pose les bases d’une protection de surface durable. Les sites de production de PALFINGER à Marburg et à Lengau sont équipés de lignes de revêtement par cataphorèse entièrement automatisées.

Ce traitement commence par le dégraissage et le rinçage des composants avant de les activer, d’appliquer une couche de phosphate de zinc et de rincer à nouveau. Viennent ensuite la passivation et une étape finale de rinçage à l’eau ultra-pure avant que les composants ne subissent un revêtement par cataphorèse. Des systèmes robotiques sophistiqués finalisent ensuite le processus.

Méthode des éléments finis

Méthode des éléments finis

Chez EPSILON, nous utilisons la méthode des éléments finis pour optimiser nos processus de construction de grues. Nous utilisons cette technique de modélisation de pointe depuis plusieurs années pour affiner tous les éléments de support fabriqués en acier à grain fin.

Conception fonctionnelle

Conception fonctionnelle


Nous développons chaque forme et chaque détail en fonction de l’usage et de l’application pratique. Nos conceptions suivent une logique technique claire qui assure un fonctionnement efficace, intuitif et à haute performance. Cette approche allie précision technique à une esthétique propre et fonctionnelle.
alt text

Easyfold

Une grue en Z nécessite généralement un support au sol lors de son extension pour franchir le point mort du vérin de flèche extérieur – mais pas avec le système Easyfold. Cette solution brevetée PALFINGER EPSILON franchit le point mort à l’aide d’un vérin auxiliaire.

alt text

Triple Z

Les grues de type Triple Z sont dotées d’une flèche à triple pliage qui peut être rangée de manière compacte derrière la cabine du camion, ce qui offre une maniabilité maximale et un temps d’installation minimal.



Cette flèche principale télescopique (en option) ouvre la géométrie de travail d’une grue de type L.

alt text

Points forts

HPSC et HPSC-light

Contrôle de la stabilité à haute performance

Le système de contrôle de la stabilité à haute performance (HPSC) optimise le confort et la sécurité des opérateurs, même lors de déploiements dans des espaces confinés.



Dans les zones à grande densité de bâtiments, au milieu de la circulation routière ou dans d’autres situations similaires, il est fréquent que le véhicule ne puisse être stabilisé que d’un côté, partiellement, voire pas du tout. L’HPSC assure une utilisation en toute sécurité de la grue, même dans les cas de ce type, pour lesquels il n’est désormais plus nécessaire de veiller à reproduire les configurations de stabilisation prédéfinies.Comparé aux systèmes proportionnels conventionnels, le système HPSC de PALFINGER EPSILON garantit une stabilité quasi parfaite. Les versions HPSC et HPSC-L offrent une possibilité de calcul en temps réel de la capacité de levage en fonction de la configuration de stabilisation, de l’angle de rotation, etc.

Le système de contrôle de la stabilité à haute performance (HPSC) surveille en permanence l’extension de chaque stabilisateur et ajuste la capacité de levage de la grue en conséquence. Cela garantit un fonctionnement sûr de la grue, que l’un ou les deux stabilisateurs soient partiellement ou entièrement déployés.

Le système de contrôle de stabilité à haute performance basique (HPSC-L) repose sur un processus de surveillance simple en deux étapes : les stabilisateurs peuvent être soit complètement rétractés, soit complètement déployés. La pleine capacité de levage de la grue n’est disponible que lorsque le stabilisateur correspondant est complètement déployé – pour une solution de sécurité simple.
alt text

Découvrir les fonctionnalités standard

Epscope

Les flexibles acheminés à l'intérieur et le cylindre télescopique intégré permettent de travailler en toute sécurité sans risque de dommages causés par des sources extérieures.

alt text
Epslink

Cette attache à haute résistance à quatre manilles avec rotateur et acheminement optimisé des flexibles convient aux pinces polyvalentes et aux bennes preneuses EPSILON.

alt text
Revêtement Par Immersion Cathodique (CDC)

Une technologie innovante pour une protection durable des surfaces.

alt text
Conformité CE Complète

Nous développons et fabriquons chaque grue en pleine conformité avec les normes CE, ce qui garantit les plus hauts standards de sécurité, de fiabilité et de performance dans toutes les applications.

alt text

Fonctionnalités optionnelles

alt text

Grues Basculantes De Type Z

Grâce à sa faible longueur de rangement, l’ensemble de la grue (y compris le grappin) peut être rangé dans la largeur du véhicule porteur. Disponible uniquement pour la variante 84TI.

Méthodes de contrôle

alt text
Options de montage et de commande du siège haut

Siège haut standard

Le siège haut classique avec commandes manuelles. Disponible avec manettes (KH) ou leviers linéaires (LH).

Options de montage et de commande du siège haut

Le siège haut standard peut être monté derrière la colonne de la grue avec une hydraulique à double circuit. Dans cette version, les commandes directement articulées comprennent deux joysticks et deux pédales, tandis que le siège réglable est doté d’accoudoirs et d’un détecteur d'assise par interrupteur.

alt text

Le siège haut standard peut être monté derrière la colonne de la grue avec des leviers linéaires. Dans cette version, les commandes à articulation directe comprennent deux joysticks et deux pédales, soit cinq leviers linéaires et une pédale. Le siège réglable dispose d’accoudoirs et d’un interrupteur de contact de siège.

alt text
alt text
Plateforme fixe, commande manuelle ou télécommande

Plateforme fixe (SCRCD)

Visibilité parfaite sur le camion benne ; également disponible avec radiocommande.

Plateforme fixe, commande manuelle ou télécommande

Cette plateforme fixe, avec commande manuelle et radiocommande, est équipée de distributeurs proportionnels Danfoss PVG32 montées en six sections sur la plateforme, ainsi qu’une valve stabilisatrice séparée à quatre sections. Cette zone de commande sécurisée est équipée de l’électronique de commande Paltronic 50 de PALFINGER et d’un émetteur Scanreco pour une communication sans faille.

alt text
alt text
Radiocommande

Radiocommande (RCE)

Des commandes simples et précises avec une vue dégagée sur le chargement.

Radiocommande

Notre solution de radiocommande comprend des distributeurs proportionnels Danfoss PVG32, installés dans un boîtier portable Scanreco avec retour d’information. Cette solution comprend l’électronique de commande Paltronic 50, avec toutes les fonctions de la grue et les systèmes de stabilisation contrôlables par télécommande.
