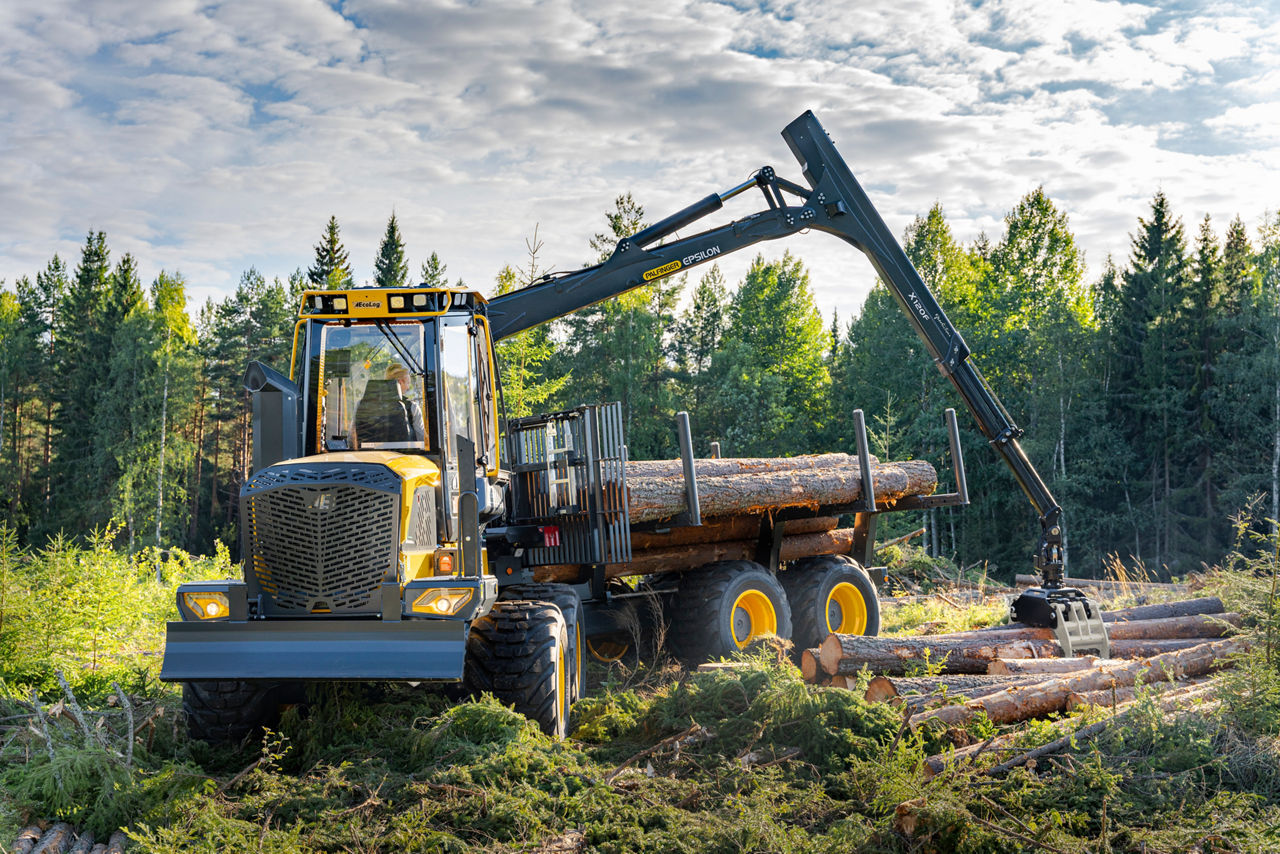

Epsilon

X120F

Grue Pour Porteur Forestier Pour Charge Très Lourde

alt text
Epsilon
Spécifications clés
Portée maximale
10.5 m
Couple de levage maximum
111 kNm
Poids propre
2090 kg

Cette grue pour porteur forestier de notre gamme Epsolution a une capacité de levage de 12 tonnes et est disponible en cinq longueurs de bras : 8 m, 8,3 m, 8,6 m, 10,2 m et 10,5 m. La X120F est équipée d’Epscope, d’Epslink et d’Epslight, ainsi que d’un système à double orientation.

*Selon la variante et l’équipement choisis.

Trouver un partenaire commercial

Demander un devis

J'autorise PALFINGER à traiter et stocker mes données transmises ci-dessus et à les transmettre au partenaire commercial et de service compétent pour répondre à ma demande.

J'autorise PALFINGER à conserver mes données au-delà de cette demande et à m'envoyer des informations complémentaires, des points forts et des offres à des fins marketing par le biais de sa newsletter.

Demander un devis

J'autorise PALFINGER à traiter et stocker mes données transmises ci-dessus et à les transmettre au partenaire commercial et de service compétent pour répondre à ma demande.

J'autorise PALFINGER à conserver mes données au-delà de cette demande et à m'envoyer des informations complémentaires, des points forts et des offres à des fins marketing par le biais de sa newsletter.

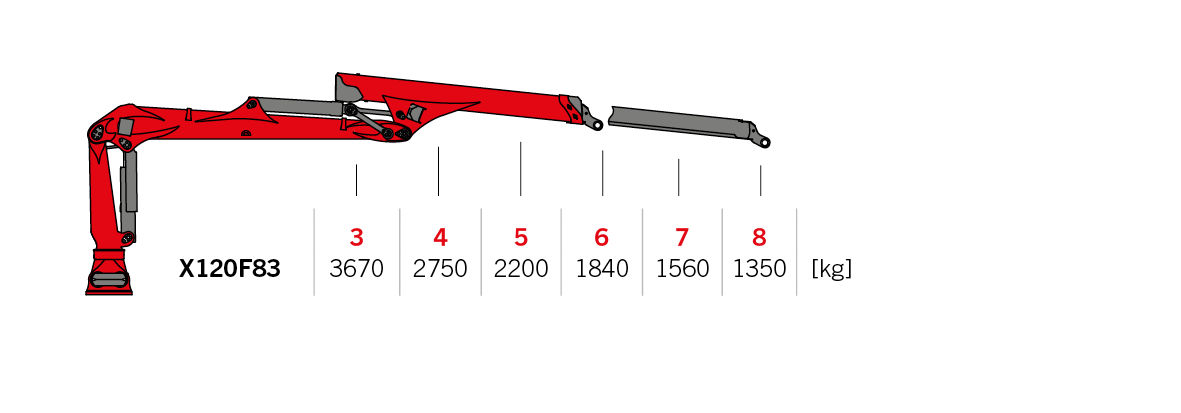

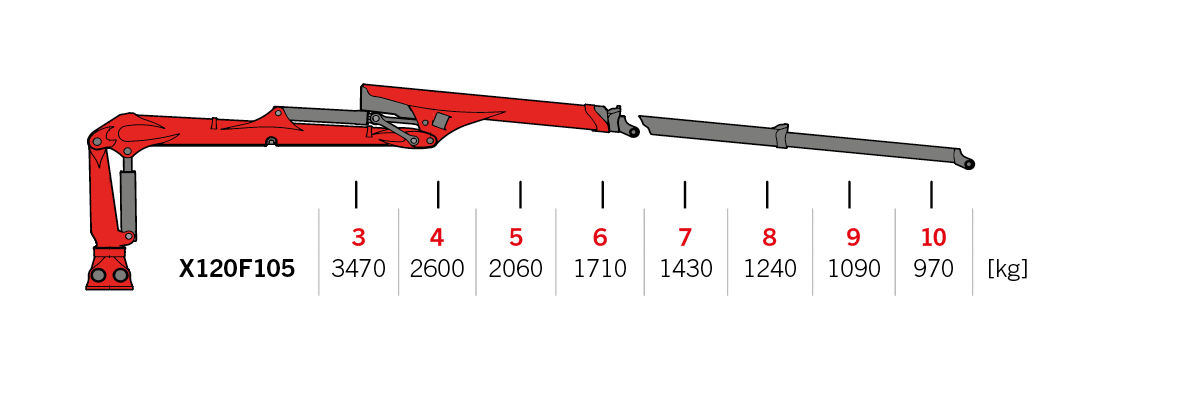

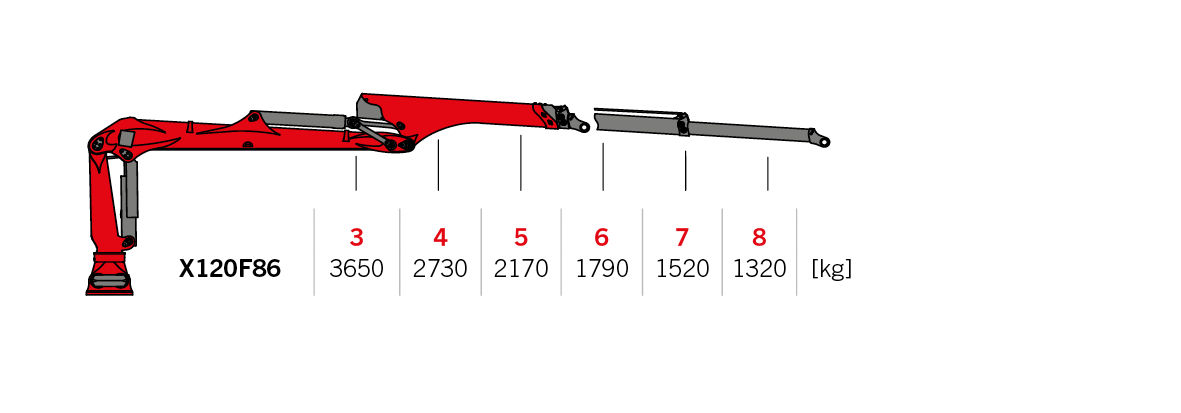

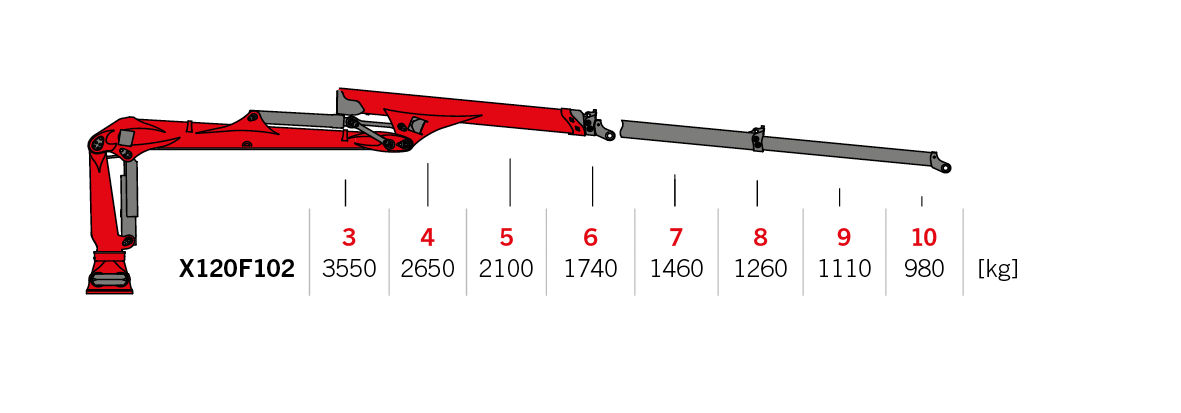

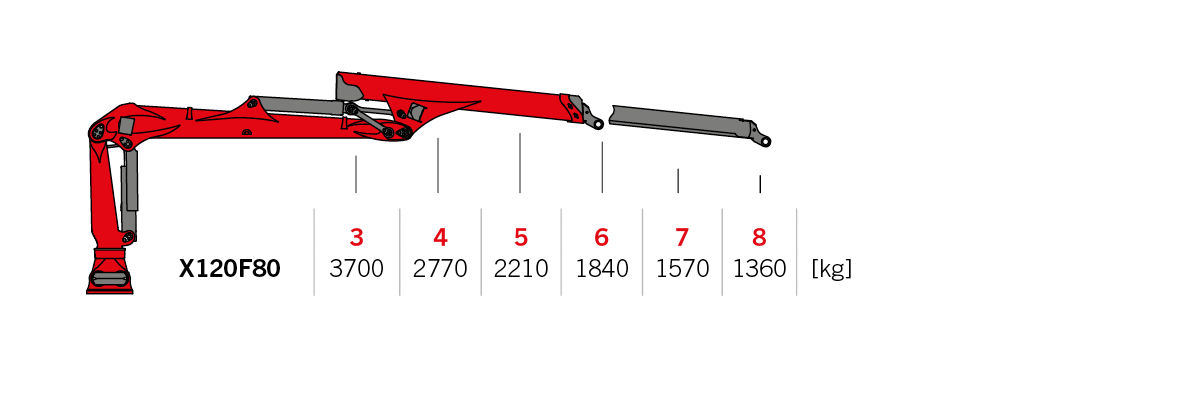

Diagrammes

Voir
alt text

Voir
alt text

Voir
alt text

Voir
alt text

Voir
alt text

Routage hydraulique protégé

Epslink et Epscope se combinent pour offrir des performances inégalées.

EPSLINK

Epslink est le dispositif de liaison et de rotation breveté d’EPSILON. Il est doté d’une liaison moulée à quatre oeillets, extraordinairement robuste, avec un passage interne des flexibles. Il se combine avec l’Epscope pour offrir une solution pratique et professionnelle.

Epscope est le système de flèche télescopique breveté d’EPSILON, disponible en versions à simple ou double télescope. Le vérin d’extension et les flexibles sont montés à l’intérieur de la structure, ce qui permet aux opérateurs de travailler en toute sécurité sans risquer d’endommager les composants principaux.
alt text

Points forts

Apparence visuelle époustouflante

Chaque ligne et chaque angle de la conception sont guidés par la logique technique et l’utilisation pratique pour assurer une manipulation optimisée, une excellente visibilité et une maintenance aisée. Toutes les couleurs RAL sont disponibles sur demande.
alt text

CDC, modélisation par éléments finis et conception fonctionnelle

Une technologie innovante pour une protection durable des surfaces, des tests de durabilité et une fonctionnalité optimisée.

CDC

Ce traitement de surface spécialisé pose les bases d’une protection de surface durable. Les sites de production de PALFINGER à Marburg et à Lengau sont équipés de lignes de revêtement par cataphorèse entièrement automatisées.

Ce traitement commence par le dégraissage et le rinçage des composants avant de les activer, d’appliquer une couche de phosphate de zinc et de rincer à nouveau. Viennent ensuite la passivation et une étape finale de rinçage à l’eau ultra-pure avant que les composants ne subissent un revêtement par cataphorèse. Des systèmes robotiques sophistiqués finalisent ensuite le processus.

Méthode des éléments finis

Chez EPSILON, nous utilisons la méthode des éléments finis pour optimiser nos processus de construction de grues. Nous utilisons cette technique de modélisation de pointe depuis plusieurs années pour affiner tous les éléments de support fabriqués en acier à grain fin.

Conception fonctionnelle

Nous développons chaque forme et chaque détail en fonction de l’usage et de l’application pratique. Nos conceptions suivent une logique technique claire qui assure un fonctionnement efficace, intuitif et à haute performance. Cette approche allie précision technique à une esthétique propre et fonctionnelle.
alt text

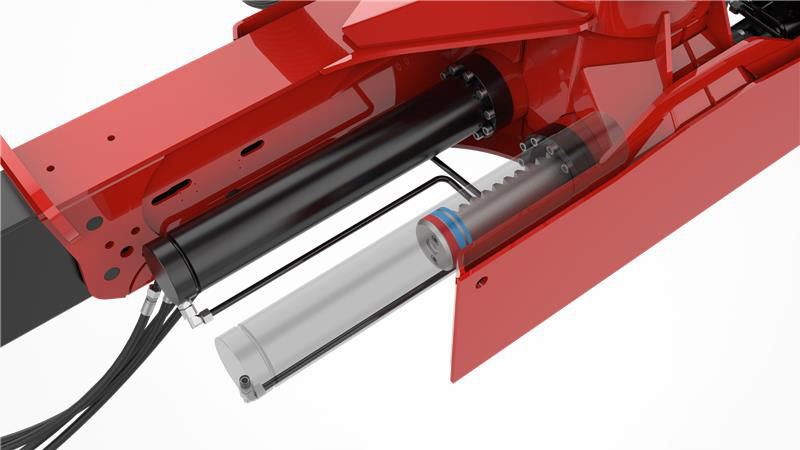

Système à double orientation

Le système à double orientation est doté d’un amortisseur de fin de course et offre un couple exceptionnel. Le système d’orientation à crémaillère haute précision offre une excellente puissance de rotation, tandis que le roulement à rouleaux auto-aligneur est encapsulé dans un bain d’huile pour une performance fiable.
alt text

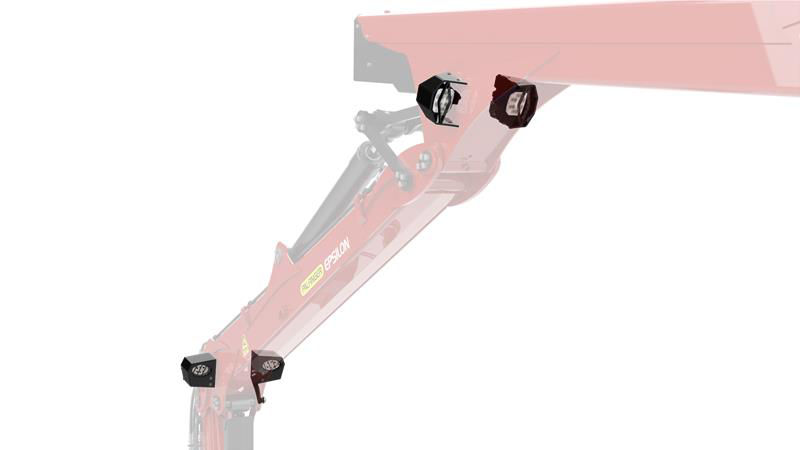

Epslight

La solution Epslight s’appuie sur la technologie LED la plus récente, qui comprend des phares nettement plus petits protégés par un cache. Les grues de porteur forestier sont équipées de quatre feux, tandis que les grues de débardeur en sont équipées de deux.
alt text

Équipements et accessoires

FG43S

Avec une surface de préhension de 0,40 m², une charge maximale de 4 000 kg et une pression de service de 24 MPa, le FG43S offre des performances fiables avec un poids à vide de seulement 260 kg.
alt text

Spécifications techniques

Données techniques

Longueur de flèche télescopique [dm]

Nombre d’extensions

Moment de charge net [kNm]

Couple de rotation net [kNm]

Angle de rotation [°]

Portée maximale [m]

Pression de service [bar]

Débit max. de la pompe 1K-LS [l/min]

Angle de rotation [°]
102 dm 2 107 kNm 40 kNm 0 ° 10,2 m 230 bar 150 200 / 240 / 380
105 dm 2 104 kNm 40 kNm 0 ° 10,5 m 230 bar 150 200 / 240 / 380
80 dm 1 111 kNm 40 kNm 0 ° 8 m 230 bar 150 200 / 240 / 380
83 dm 1 110 kNm 40 kNm 0 ° 8,3 m 230 bar 150 200 / 240 / 380
86 dm 2 110 kNm 40 kNm 0 ° 8,6 m 230 bar 150 200 / 240 / 380
Poids propre sans articulation/rotateur

Longueur télescopique [dm]

Incl. siège standard supérieur/latéral

Grue uniquement
102 dm 2 220 kg 2 220 kg
105 dm 2 240 kg 2 240 kg
80 dm 2 090 kg 2 090 kg
83 dm 2 110 kg 2 110 kg
86 dm 2 140 kg 2 140 kg

Découvrir les fonctionnalités standard

Epscope

Les flexibles acheminés à l'intérieur et le cylindre télescopique intégré permettent de travailler en toute sécurité sans risque de dommages causés par des sources extérieures.

alt text
Epslink

Cette attache à haute résistance à quatre manilles avec rotateur et acheminement optimisé des flexibles convient aux pinces polyvalentes et aux bennes preneuses EPSILON.

alt text
Revêtement Par Immersion Cathodique (CDC)

Une technologie innovante pour une protection durable des surfaces.

alt text
Technologie Des Éléments Finis

Chez EPSILON, nous appliquons la méthode des éléments finis pour optimiser nos processus de construction de grues. Nous utilisons cette technique de modélisation de pointe depuis plusieurs années pour affiner tous les éléments de support fabriqués en acier à grain fin.
