PTAC ⩾ 32t
HT 30 (A)
Pour camions de 32 t et plus de PTAC
Informations détaillées
Spécifications clés
- Capacité de charge maximale
- 30 t
- Longueur de l'équipement
- 5400 - 8330 mm
- Longueur de la benne
- 4500 - 9000 mm

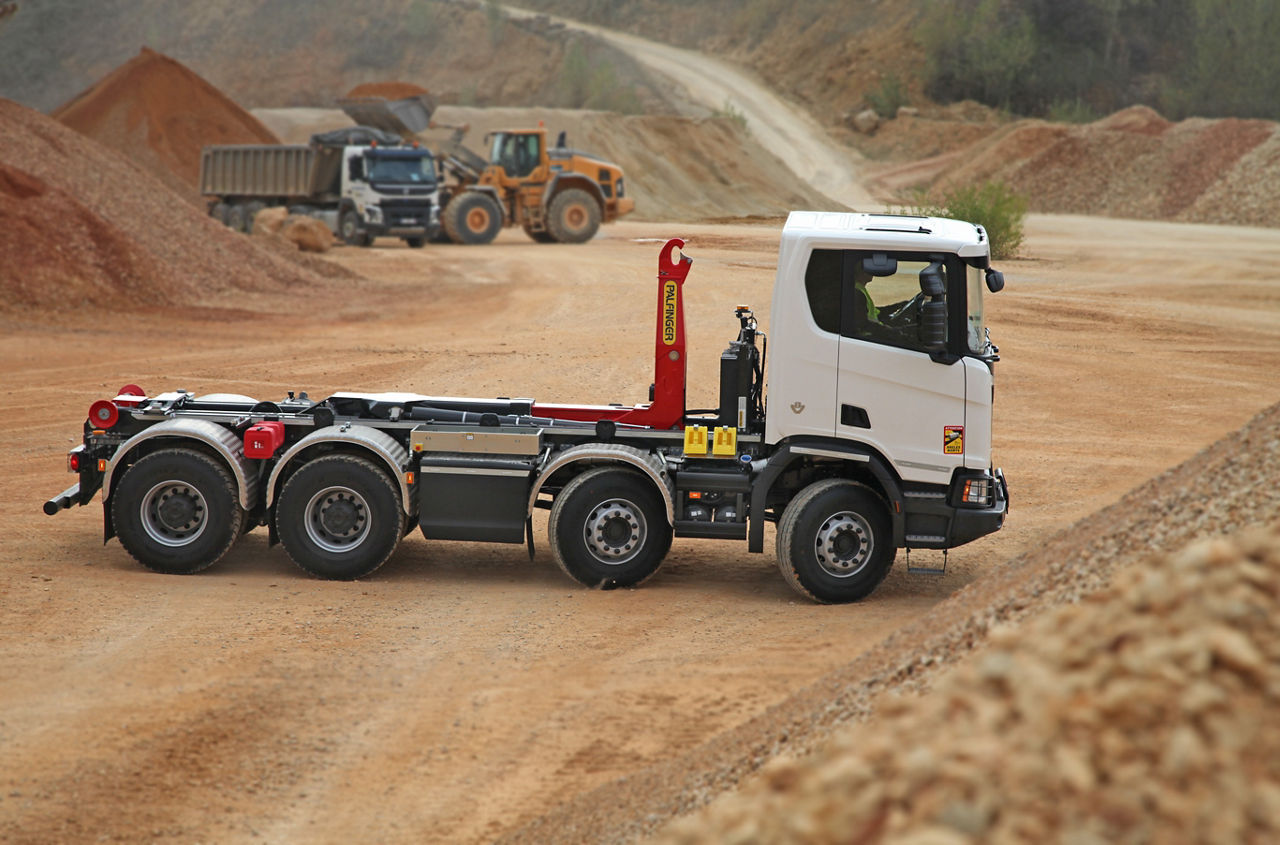

Le HT 30 fait preuve d’une polyvalence exceptionnelle grâce à son système coulissant et à son articulation optionnelle qui lui permettent de prendre des bennes d’une longueur maximale de 9 m. Cette conception assure un maniement fluide ainsi qu’un positionnement précis tout au long du cycle de chargement et de bennage. Développé pour allier sécurité et adaptabilité, il autorise diverses configurations et garantit une productivité constante lors d’applications exigeantes.
.jpg)
Points forts
Mouvement articulé
Le bras articulé de la version « A » réduit l’angle de chargement et, par conséquent, le risque de déversement. Il optimise également le positionnement des bennes courtes ou longues sur le camion, ce qui garantit une bonne répartition des masses et une stabilité optimale de la charge.
Appréciez la polyvalence de la V Drive
À la pointe de la technologie des télécommandes, la V DRIVE rend des opérations quotidiennes intuitives. La polyvalence de l’écran permet de gérer toutes vos options, tous vos systèmes connectés et tous vos accessoires à partir d’une seule commande.
Des possibilités infinies
TEC est le bon choix lorsque les exploitants et les utilisateurs ont besoin d'améliorer la configuration de leur équipement. Ils peuvent profiter des fonctionnalités TEC standard et ajouter des fonctionnalités optionnelles pour améliorer le travail quotidien en fonction des besoins.
.jpg)
Bénéficiez de packs d’options attractifs
Des packs d'options ont été créés pour tirer le meilleur parti de l'équipement en privilégiant la performance et le confort. Au plus près des besoins du client, ils simplifient le processus de configuration en regroupant les options en fonction des priorités.
Équipements et accessoires
Routage
Des tuyaux pré-montées à l’arrière gauche de l’équipement fournissent des lignes hydrauliques prêtes à l’emploi pour des fonctions supplémentaires. Ces sections hydrauliques supplémentaires permettent des fonctions additionnelles qui peuvent être facilement branchées sur les raccords hydrauliques, ce qui permet de gagner du temps lors du montage.
Interface Grue
Le châssis renforcé pour le montage de la grue assure une stabilité et une durabilité maximales lors des opérations de levage de charges lourdes Comme aucune soudure n’est nécessaire sur le bras de levage, l’installation est plus simple et la configuration générale est plus sûre et plus efficace pour la manutention de matériaux.
Spécifications techniques
Données techniques
HT 30
|
Benne longueur max. (mm) |
Benne longueur mini (mm) |
Angle de bennage (°) |
Hauteur de transport (mm) |
Longueur équipement (mm) |
Poids (kg) |
|
|---|---|---|---|---|---|---|
| HT 30 | 6 200 mm | 4 250 mm | 55 ° | 280 mm | 5 400 mm | 2 860 kg |
| HT 30 | 6 400 mm | 4 500 mm | 55 ° | 280 mm | 5 700 mm | 2 915 kg |
| HT 30 | 6 800 mm | 4 750 mm | 50 ° | 280 mm | 6 000 mm | 2 940 kg |
| HT 30 | 7 000 mm | 5 000 mm | 51 ° | 280 mm | 6 300 mm | 3 040 kg |
| HT 30 | 7 200 mm | 5 250 mm | 51 ° | 280 mm | 6 450 mm | 3 075 kg |
| HT 30 | 7 400 mm | 5 250 mm | 49 ° | 280 mm | 6 600 mm | 3 095 kg |
| HT 30 | 7 400 mm | 5 250 mm | 54 ° | 280 mm | 6 750 mm | 3 210 kg |
| HT 30 | 7 600 mm | 5 500 mm | 52 ° | 280 mm | 6 900 mm | 3 225 kg |
| HT 30 | 7 800 mm | 5 500 mm | 50 ° | 280 mm | 7 050 mm | 3 245 kg |
| HT 30 | 8 000 mm | 5 750 mm | 46 ° | 280 mm | 7 200 mm | 3 260 kg |
HT 30 A
|
Benne longueur max. (mm) |
Benne longueur mini (mm) |
Angle de bennage (°) |
Hauteur de transport (mm) |
Longueur équipement (mm) |
Poids (kg) |
|
|---|---|---|---|---|---|---|
| HT 30 A | 6 500 mm | 4 500 mm | 55 ° | 280 mm | 5 630 mm | 3 150 kg |
| HT 30 A | 6 750 mm | 4 750 mm | 55 ° | 280 mm | 5 930 mm | 3 205 kg |
| HT 30 A | 7 000 mm | 5 000 mm | 50 ° | 280 mm | 6 230 mm | 3 230 kg |
| HT 30 A | 7 250 mm | 5 250 mm | 51 ° | 280 mm | 6 530 mm | 3 330 kg |
| HT 30 A | 7 600 mm | 5 500 mm | 51 ° | 280 mm | 6 680 mm | 3 365 kg |
| HT 30 A | 7 600 mm | 5 500 mm | 49 ° | 280 mm | 6 830 mm | 3 385 kg |
| HT 30 A | 7 600 mm | 5 500 mm | 51 ° | 280 mm | 6 980 mm | 3 505 kg |
| HT 30 A | 7 800 mm | 5 749 mm | 52 ° | 280 mm | 7 130 mm | 3 520 kg |
| HT 30 A | 8 000 mm | 5 750 mm | 50 ° | 280 mm | 7 280 mm | 3 540 kg |
| HT 30 A | 8 250 mm | 6 000 mm | 49 ° | 280 mm | 7 430 mm | 3 555 kg |
| HT 30 A | 8 600 mm | 6 250 mm | 50 ° | 280 mm | 7 880 mm | 3 705 kg |
| HT 30 A | 9 000 mm | 6 500 mm | 48 ° | 280 mm | 8 330 mm | 3 800 kg |
Soft stop
L’arrêt en douceur garantit que la benne soit posée sans choc sur le plateau du camion après le chargement ou le bennage, ce qui évite les chocs violents et aide à réduire l’exposition au bruit des opérateurs et de la zone environnante.
Connected
Toutes les informations clés (aperçus des appareils, états de service, documents techniques et plus encore) sont accessibles par voie digitake à tout moment. CONNECTED garantit aux utilisateurs l’accès à toutes les ressources nécessaires pour gérer et comprendre leurs solutions PALFINGER, où qu’ils se trouvent.
Communication camion can
Une connexion par CANbus entre le camion et le bras de levage simplifie le câblage à seulement deux fils, pour une configuration plus sûre et plus efficace. Les carrossiers bénéficient d’un effort d’installation réduit, d’un nombre restreint de relais et de jonctions, ainsi que d’une configuration plus rapide par PALDIAG. En tant que plateforme de communication moderne, elle est prête à supporter les futures mises à niveau et les nouvelles fonctionnalités du système.
Fonctionnalités optionnelles
Cycle Automatique
Effectue automatiquement toutes les fonctions hydrauliques requises selon une séquence prédéfinie, à l’aide d’un seul joystick.
Graissage centralisé
Gagnez du temps grâce au graissage centralisé en un seul point, situé dans un emplacement sûr et pratique pour l’opérateur. Simplifie la maintenance hebdomadaire et contribue à augmenter la disponibilité du matériel et la durée de vie des composants.
Vitesse proportionnelle
Contrôle précis de la vitesse du bras pour accrocher facilement la barre du conteneur et pour assurer une dépose en douceur de la benne, sans perdre de temps pendant les autres phases de manipulation.
Mode silencieux
Des lumières clignotantes remplacent l’avertisseur sonore traditionnel afin de réduire les nuisances sonores sans compromettre la sécurité. Parfait pour les milieux urbains nocturnes et pour l’utilisation sur camions électriques.
System monitoring
Sécurité accrue grâce à l'affichage automatique sur un grand écran des 3 caméras qui surveillent le système et les environs, y compris une fonction de suivi visuel.
-%20horizons%20elargits.png)
Vitesse Rapide Avancée
Cette option réduit le temps de cycle grâce au fonctionnement à grande vitesse des vérins de bennage, ce qui augmente la vitesse d’extension jusqu’à 50 % et la vitesse de rétraction jusqu’à 30 %. Cette fonctionnalité est brevetée et unique sur le marché.
.jpg)
Contrôle e-pto via canbus
Réduction de la consommation d’énergie grâce à la commande de la pompe à la demande et à l’optimisation du débit d’huile pour les bras de levage installés sur les camions électriques.

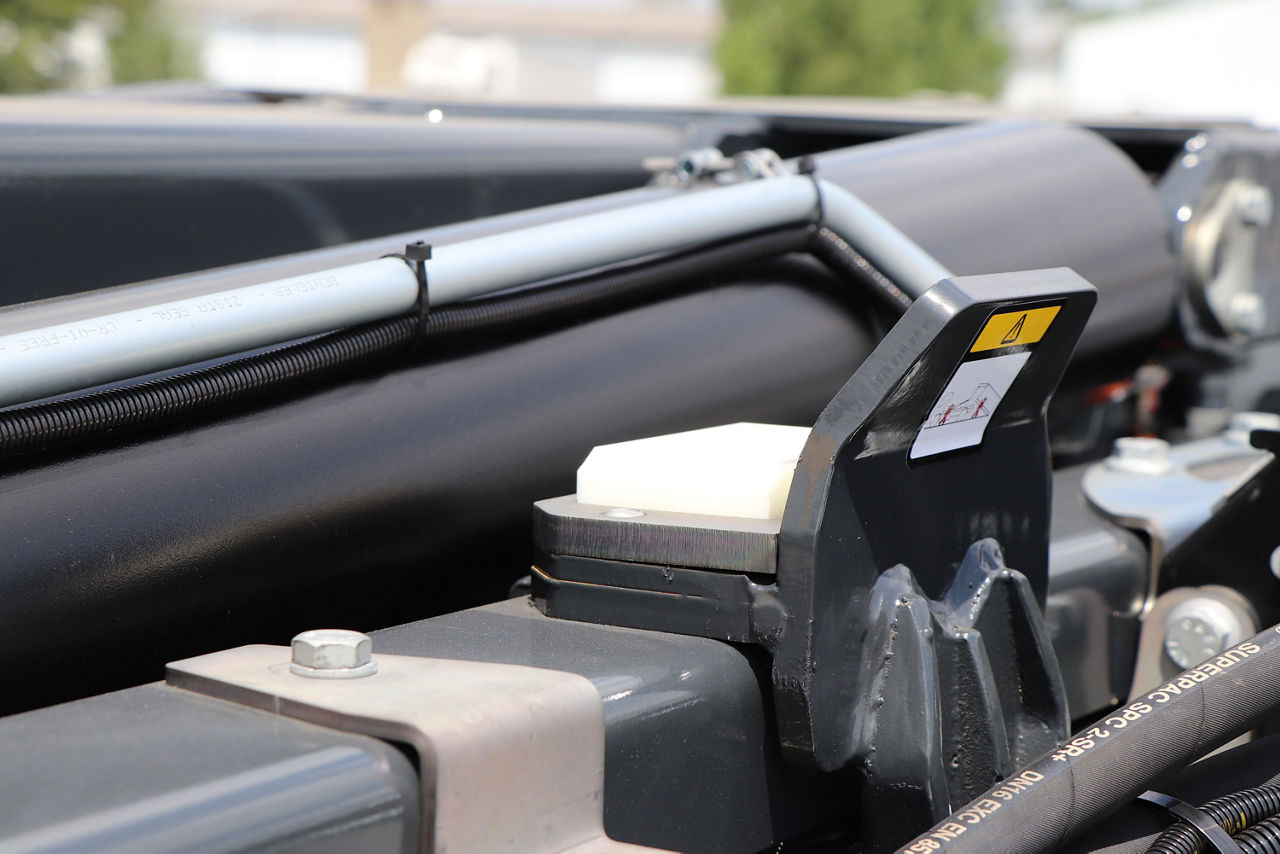

Soft sliding
Grâce au support de benne boulonné et anti-friction en polyamide renforcé, le chargement se fait en douceur et en silence, ce qui améliore l'environnement de travail des opérateurs et de leur entourage. La solution boulonnée permet un remplacement rapide et facile.
Décompression du coupleur hydraulique
La décompression des coupleurs hydrauliques peut s’effectuer directement en cabine, ce qui élimine l’effort quotidien et réduit les coûts d’exploitation. Une fois la pression évacuée, connecter et déconnecter les remorques, les portes arrières des bennes, etc. devient beaucoup plus facile et pratique.
Customer Machine Information
L’autodiagnostic facile ainsi qu'un accès à distance au service après-vente fournissent rapidement des informations et une assistance pour une maintenance efficace.
