Hayon élévateur
Le modèle MBB R 1500 SM / MBB R 2000 LM à double pliage est conçu pour les carrosseries fixes à porte-à-faux très court (à partir de 1500 mm) et les carrosseries amovibles. Grâce à son extrême compacité, ce hayon élévateur peut être monté notamment sur les châssis de 12 tonnes. Un vérin horizontal de rétraction ramène le hayon dans la position souhaitée. Il est possible de se faire livrer le hayon et l’ensemble des chemins de roulement déjà montés, et de faire peindre le cadre de levage par immersion en cataphorèse. La plateforme rétractée alu/alu fait également office de dispositif anti-encastrement. Son dépliage est amorti. Différentes options, notamment un pont de liaison, sont disponibles.
Téléchargement Données techniques
Capacité 2000 kg
Poutre 180 x 180 mm
Hydraulique du cadre de levage 2 x vérin de levage / 2 x vérin d’inclinaison / 1 x vérin de rétraction
Hydraulique du cadre de levage 1300 mm
Mesure du déport 750 mm
Côte d’entraxe 50% de la charge utile à un côté
Centre de gravité dans le sens longitudinal 10° jusqu’à -10
Type de plate-forme largeur de plate-forme hauteur de la plate-forme Poids mort Poids mort
alualu 2400 1805 650 -

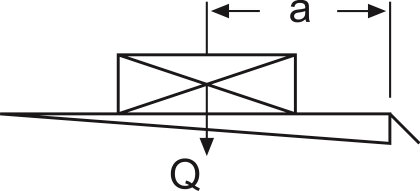

a (mm) Q (kg)
750 2000
1000 1500
1500 1000
1750 850

Capacité 2000 kg
Poutre 180 x 180 mm
Hydraulique du cadre de levage 2 x vérin de levage / 2 x vérin d’inclinaison / 1 x vérin de rétraction
Hydraulique du cadre de levage 1300 mm
Mesure du déport 750 mm
Côte d’entraxe 50% de la charge utile à un côté
Centre de gravité dans le sens longitudinal 10° jusqu’à -10
