Unterziehbar

MBB R 2000 LM

  1. Zurück
  2. Startseite
  3. Produkte
  4. Ladebordwände
  5. Modelle
  6. MBB R 2000 LM

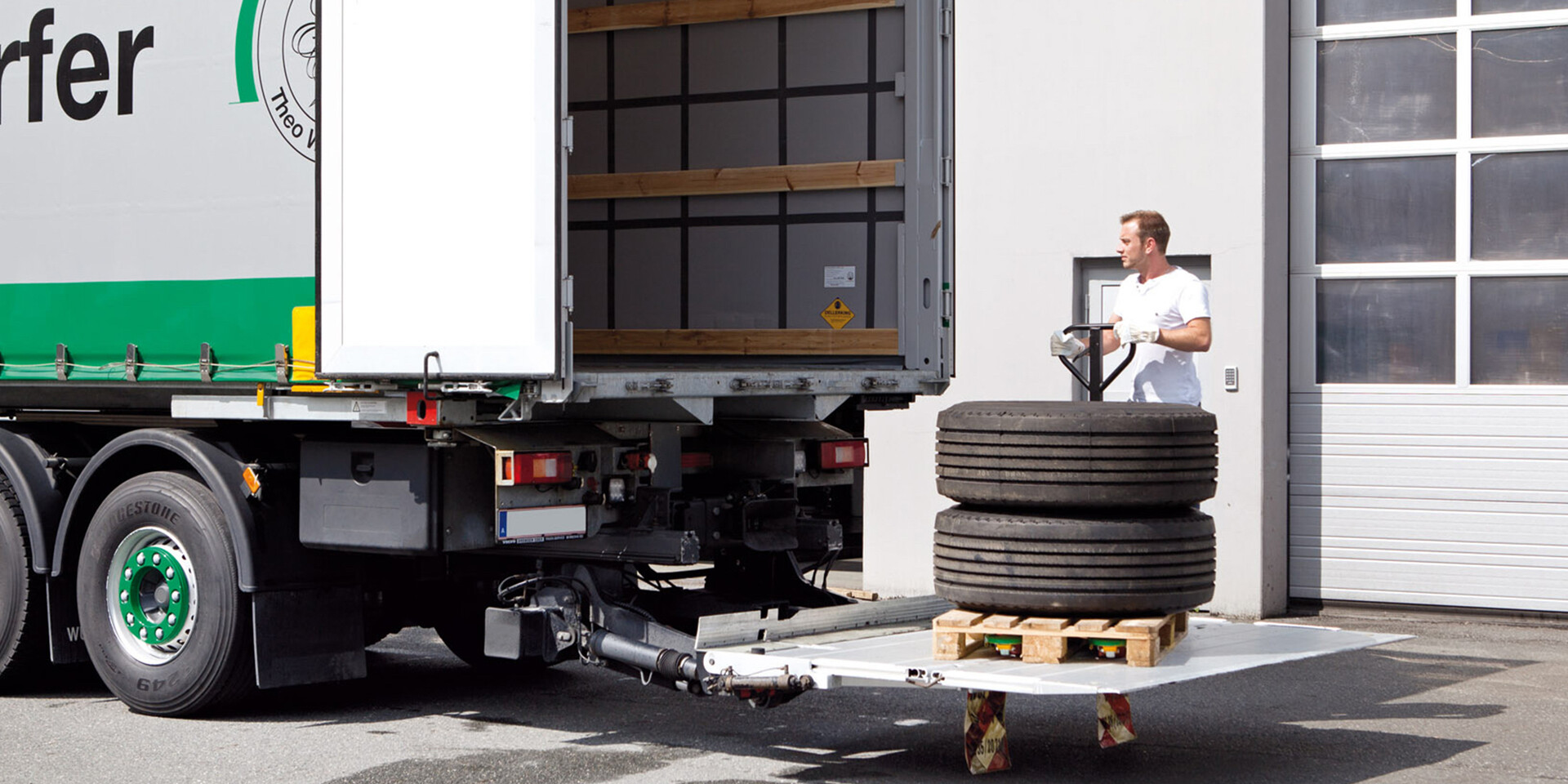

Ladebordwand
  • 1500/2000 kg Tragkraft mit 4 Zylindern bei 1000/750 mm Lastabstand
  • Doppelt gefaltete Aluminiumplattform, federunterstützt
  • Für kurze Überhänge ab 1510 mm
  • Federunterstütztes Faltteil
  • Plattformpaket dient als Unterfahrschutz
  • Antriebsstarker Verfahrzylinder für die horizontale Positionierung der Hubladebühne
  • Kompakte Bauweise durch einen verwindungssteifen Stahlverfahrrahmen, vormontierter Endtraverse und geschweißten Konsolen
  • Optional mit Aluverfahrschienen
  • Optional vollständig vormontiert und mit Energiekette lieferbar
  • Optional mit Überfahrblech in Aluminium für Drehstangenverschlüsse
  • In Kombination mit Überfahrblech auch geeignet für Fahrzeuge mit BDF-Aufbau
Downloads Technische Daten
Tragkraft 2000 kg
Stativrohr 180 x 180 mm
Hubwerkshydraulik 2 x Hubzylinder / 2 x Kippzylinder / 1 x Verfahrzylinder
Lenkerstichmaß/Lenkerlänge 1300 mm
Lastschwerpunkt in Längsrichtung 750 mm
Lastschwerpunkt in Querrichtung Mittig 50 % der Nennlast einseitig
Neigungswinkel der Plattform 10° bis -10
Plattform Typ Breite (mm) Höhe (mm) Eigengewicht Eigengewicht
alualu 2300 1805 650 -

Die angegebenen Gewichtswerte weisen jeweils die leichteste Version bei der entsprechenden Plattformhöhe aus. Maßangaben unverbindlich. Technische Änderungen, Irrtümer und Übersetzungsfehler vorbehalten.

a (mm) Q (kg)
750 2000
1000 1500
1500 1000
1750 850

Tragkraft 2000 kg
Stativrohr 180 x 180 mm
Hubwerkshydraulik 2 x Hubzylinder / 2 x Kippzylinder / 1 x Verfahrzylinder
Lenkerstichmaß/Lenkerlänge 1300 mm
Lastschwerpunkt in Längsrichtung 750 mm
Lastschwerpunkt in Querrichtung Mittig 50 % der Nennlast einseitig
Neigungswinkel der Plattform 10° bis -10
