Palfinger Epsilon: Drucksignalgesteuerte Folgesteuerung für die Kranabstützung

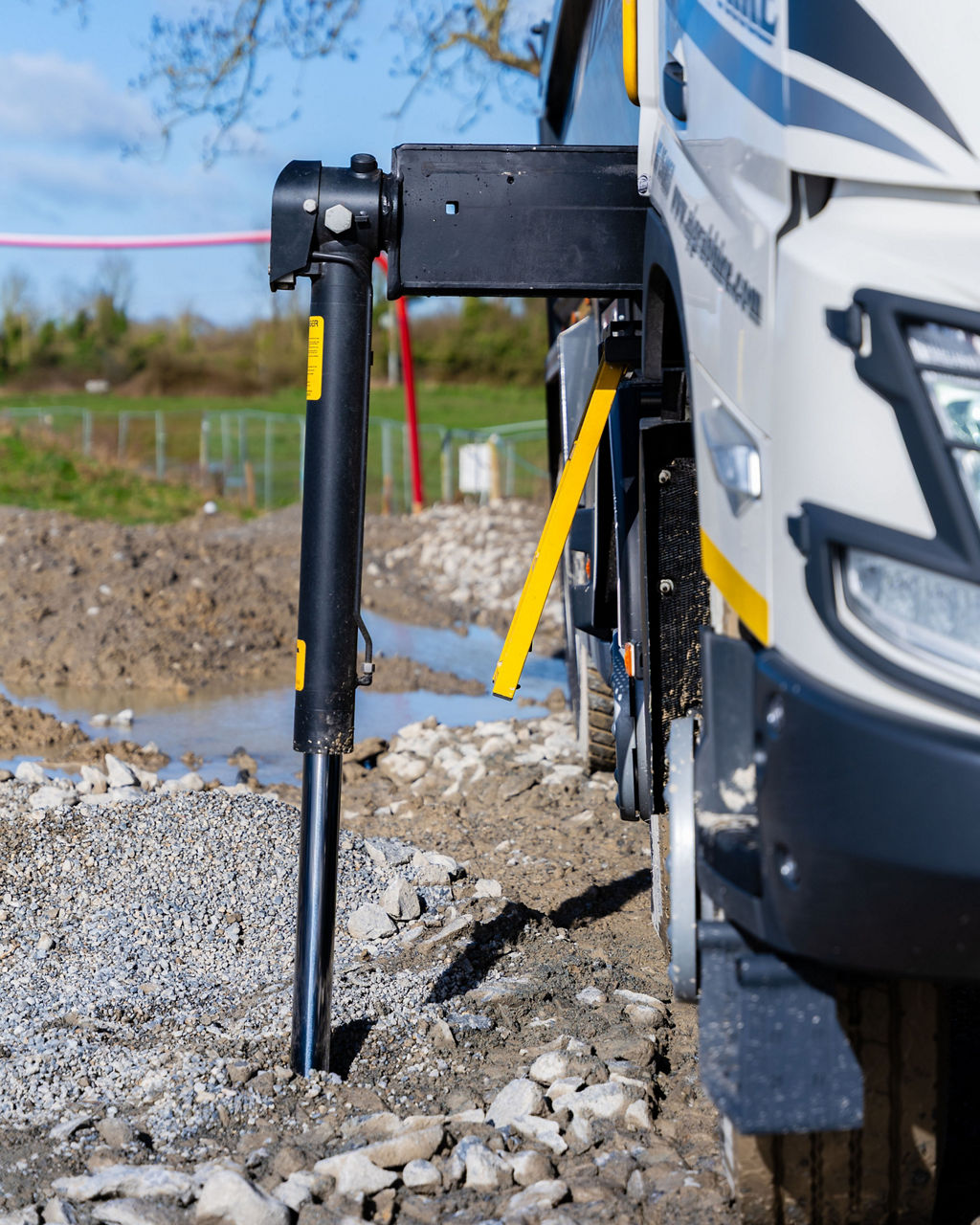

Palfinger Epsilon beschreibt eine Abstütz‑Steuerung, die einzelne Teilschritte des Abstützvorgangs anhand charakteristischer Hydraulik‑Drucksignale erkennt, bestätigt und automatisch in der richtigen Reihenfolge ausführt. Ziel ist eine robuste, reproduzierbare Abarbeitung des Abstützprozesses mit minimaler Zusatzsensorik. Diese Veröffentlichung bezieht sich ausschließlich auf Abstützfunktionen mit horizontalen Stützauslegern/Schubträgern und vertikalen Stützfüßen; Bewegungen des Kranarbeitsauslegers sind nicht Gegenstand dieser Beschreibung.
Die Abstützung erfolgt als definierter Bewegungsvorgang, der aus einer Folge spezifischer Teilvorgänge besteht. Typischerweise fahren zunächst die horizontalen Stützausleger bis zum Anschlag aus, anschließend senken sich die Stützfüße bis zum Bodenkontakt, es wird eine Vorspannung zur Entlastung des Fahrzeugs aufgebaut und optional bis in ein Neigungsfenster nivelliert. Für den Parkvorgang läuft die Sequenz in umgekehrter Reihenfolge. Zu jedem Teilvorgang ist mindestens eine vordefinierte Drucksignaleigenschaft hinterlegt. Ein Teilvorgang gilt erst dann als abgeschlossen, wenn seine zugeordnete Signaleigenschaft erkannt und bestätigt wurde; erst danach wird der nächste Teilschritt gestartet. Zu jedem Zeitpunkt ist genau ein Teilvorgang aktiv.
Die Erkennung stützt sich auf die Auswertung des am Abstütz‑Bewegungsvorgang beteiligten Hydraulikdrucks. Hierzu werden Drucksignale zentral, beispielsweise am Pumpen‑ oder Hauptversorgungsdruck am Verteilerblock, und/oder dezentral an Aktuatoren erfasst. Die Steuerung bestimmt Drucksignaleigenschaften mit vorbestimmter Zeitdauer und vergleicht sie fortlaufend mit einem hinterlegten Satz vordefinierter Eigenschaften. Zu diesen Eigenschaften zählen das Überschreiten eines voreingestellten Druckschwellenwerts für eine kurze Mindestdauer (größer 0 Sekunden und kleiner 2 Sekunden), die Änderungsrate des Drucks als Hinweis auf Ereignisse wie Bodenkontakt sowie charakteristische Plateaus oder Sättigungen, die etwa einen mechanischen Endanschlag oder das Erreichen einer Vorspannung anzeigen. Schwellenwerte können als feste Werte oder als Anteile eines konfigurierten Maximaldrucks definiert sein. Wird eine Drucksignaleigenschaft identifiziert, ordnet die Steuerung diese dem aktuellen Teilvorgang zu, bestätigt dessen Abschluss und setzt die Sequenz fort. Eine explizite Druckmessung genau jenes Aktuators, der gerade bewegt wird, ist nicht zwingend erforderlich, sofern die systemweite Drucksignatur eindeutig zuordenbar ist.
Die Umsetzung erfolgt in einer elektronischen Steuereinheit mit zustandsorientierter Sequenzlogik. Parametrierbare Zeitfenster, Toleranzen und digitale Filter sorgen für stabile Erkennung auch unter variierenden Bedingungen, beispielsweise bei unterschiedlichen Abstützgeometrien wie H‑, X‑ oder Schwenkstützen sowie bei verschiedenen Hydraulikkonzepten wie Load‑Sensing oder Konstantdruck. Im Betrieb werden Schutzfunktionen wie Druckbegrenzungen, Zeitüberwachungen je Teilvorgang und Plausibilitätsprüfungen berücksichtigt; bei Bedarf kann jederzeit auf manuellen Betrieb gewechselt werden. Ereignisse und erkannte Drucksignaleigenschaften werden protokolliert, um Service, Diagnose und Validierung zu unterstützen.
Ein praktisches Beispiel illustriert das Konzept: Beim Ausfahren eines horizontalen Stützauslegers steigt der Systemdruck nach Erreichen des mechanischen Anschlags kurz über einen voreingestellten Grenzwert und hält dieses Niveau innerhalb eines kurzen Zeitfensters stabil. Diese Signatur bestätigt den Endanschlag und beendet den Teilschritt. Beim Absenken des Stützfußes zeigt ein charakteristischer Druckanstieg mit anschließender Plateauphase den Bodenkontakt an. Beim Aufbau der Vorspannung signalisiert ein definiertes Druckniveau innerhalb eines Toleranzbandes, gehalten über eine kurze Mindestdauer, das Erreichen der Zielvorspannung. Für den automatischen Parkvorgang wird die Sequenz invertiert, wobei etwa das vollständige Anheben eines Stützfußes durch die typische Druckplateau‑Signatur am oberen Anschlag bestätigt wird.
Diese Veröffentlichung ist bewusst auf Abstützfunktionen beschränkt. Begriffe wie „Ausleger“ beziehen sich hier auf horizontale Stützausleger/Schubträger der Abstützung, nicht auf den Kranarbeitsausleger. Bewegungen wie Drehen, Heben, Knicken oder Teleskopieren des Arbeitsauslegers sind nicht umfasst.
Status: Technologie‑Vorabinformation im Konzeptstadium. Details zu Parametern, Schnittstellen und Varianten werden im Zuge der weiteren Produktisierung bereitgestellt.
Hinweis: Diese Veröffentlichung dokumentiert eine Produktidee der Palfinger Epsilon Kran GmbH und schafft Stand der Technik für die beschriebene drucksignalgesteuerte Folgesteuerung der Kranabstützung. Implementierungsdetails können applikationsspezifisch variieren.
