Caricatori legname e rottame

TL 12

Gru A L Generation 3

alt text
Caricatori legname e rottame
Specifiche principali
Sbraccio massimo
9.7 m
Momento massimo di sollevamento
115 kNm
Peso proprio
2,130 kg

Questa gru a L ha una capacità di sollevamento di 12 tonnellate metriche ed è disponibile con braccio di due lunghezze: 8,0 m e 9,7 m. Dotata di una robusta protezione per il sistema idraulico, la TL12 ad alte prestazioni offre quattro diversi metodi di controllo e il PALFINGER Smart Control opzionale.

*A seconda della variante e dell'equipaggiamento selezionato.

Richiedi un preventivo

Acconsento che PALFINGER possa elaborare e memorizzare i miei dati inviati sopra e inoltrarli al partner responsabile delle vendite e del servizio affinché risponda alla mia richiesta.

Acconsento che PALFINGER conservi i miei dati anche successivamente a questa richiesta e mi invii approfondimenti, informazioni in evidenza e offerte a scopo di marketing tramite newsletter.

Richiedi un preventivo

Acconsento che PALFINGER possa elaborare e memorizzare i miei dati inviati sopra e inoltrarli al partner responsabile delle vendite e del servizio affinché risponda alla mia richiesta.

Acconsento che PALFINGER conservi i miei dati anche successivamente a questa richiesta e mi invii approfondimenti, informazioni in evidenza e offerte a scopo di marketing tramite newsletter.

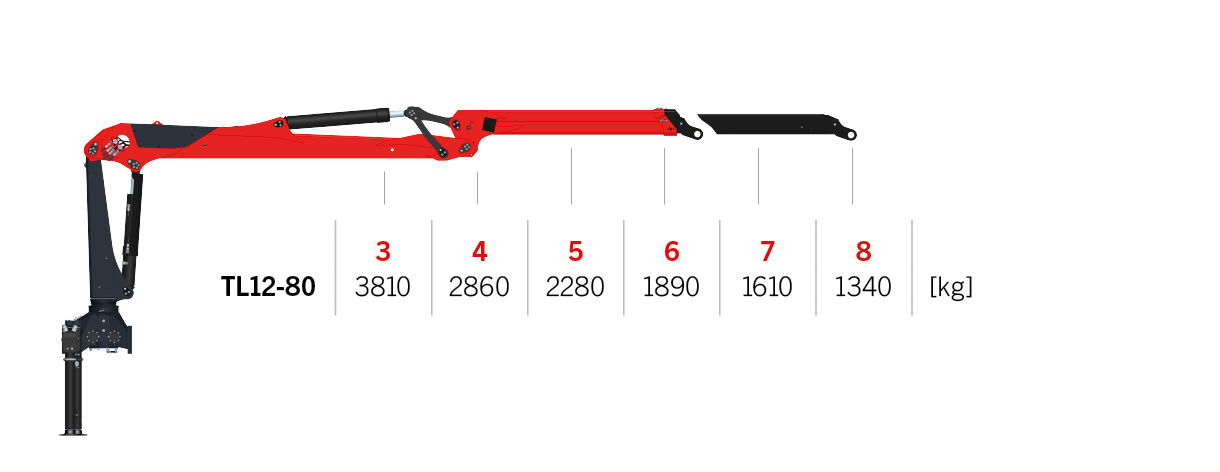

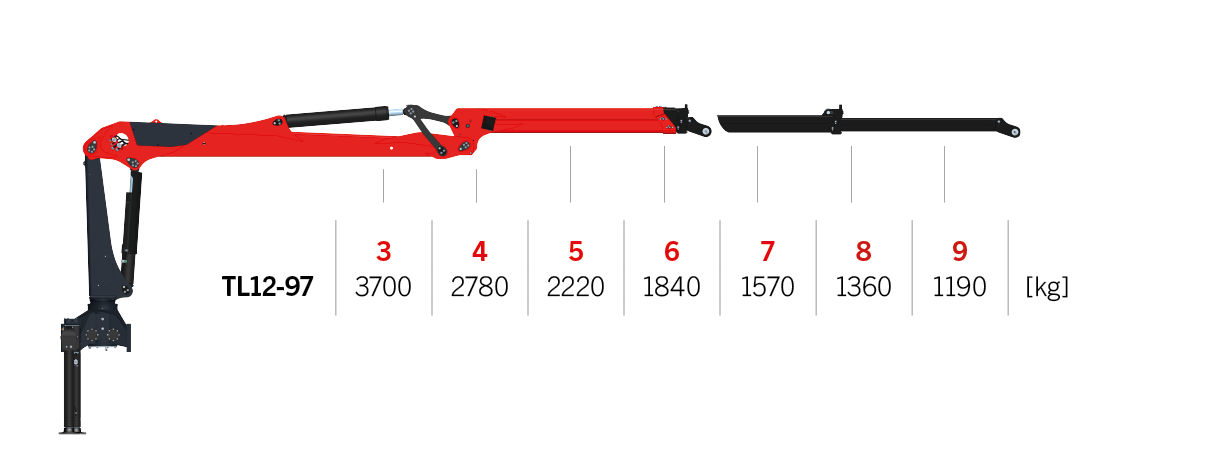

Diagrammi

Visualizza
alt text

Visualizza
alt text

Soluzioni intelligenti e intuitive

Controllo smart: il sistema di controllo della punta del braccio di PALFINGER rende il funzionamento della gru più semplice, più intuitiva e più veloce che mai. Inoltre, il suo ammortizzatore integrato con fermata elettronica riduce notevolmente l'usura dei componenti principali.

Smart Control e smorzatore elettronico di fine corsa integrato per le funzioni della gru

Smart Control, il nuovo sistema di controllo della punta del braccio di PALFINGER, è disponibile come optional. Rende l'uso della gru più facile, intuitivo e veloce che mai.



Invece di controllare ogni cilindro singolarmente, gli operatori della gru possono ora concentrarsi esclusivamente sulla punta del braccio.

Smart Control permette anche di sfruttare tutte le capacità meccaniche della gru in ogni situazione, assicurando che i parametri chiave del movimento siano ottimizzati e coordinati in ogni posizione.



Questo migliora l'efficienza e riduce la fatica dell'operatore. Alleggerire il carico fisico degli operatori aiuta a prevenire gli incidenti e a ridurre notevolmente i tempi di formazione.

Inoltre, il suo ammortizzatore integrato con fermata elettronica riduce notevolmente l'usura dei componenti principali.



Come sempre, PALFINGER EPSILON ha prestato la massima attenzione alla creazione di prodotti di facile manutenzione. I sensori, ad esempio, possono essere mantenuti e sostituiti senza rimuovere i cilindri idraulici.
alt text

I più veloci della loro categoria

Prestazioni elevate: il rilevamento del carico (LS) consente agli operatori di lavorare fino al 12% più rapidamente e aumenta l'efficienza.

I modelli GENERATION 3 presentano tubazioni con sezioni trasversali più grandi, un abbinamento idraulico ottimizzato,

cilindri telescopici di nuova concezione e dimensioni dei cilindri specificamente adattate. Il risultato? Movimenti rapidi e precisi della gru. Infatti, i modelli GENERATION 3 sono fino al 12% più veloci rispetto ai loro predecessori.



Il sistema di rilevamento del carico (LS) è disponibile come optional extra.
alt text

Instradamento idraulico protetto

Epslink, Epscope, instradamento interno dei tubi (HPI) e stabilità eccezionale rappresentano una combinazione ideale.

Epslink è la combinazione brevettata EPSILON che integra i tubi all'interno del braccio È dotato di un collegamento a quattro occhielli straordinariamente robusto con passaggio interno del tubo flessibile e, in combinazione con Epscope, offre una soluzione pratica e professionale.

Epscope è il sistema di braccio a estensione brevettato di EPSILON, disponibile in versione con singolo o doppio telescopico. Il cilindro estensibile e l'attrezzatura per i tubi sono montati internamente, consentendo agli operatori di lavorare in sicurezza senza il rischio di danni meccanici ai componenti chiave.

HPI

Il nostro sistema di instradamento interno dei tubi (HPI) garantisce una protezione ottimale contro gli agenti esterni. Riduce notevolmente il rischio di danni meccanici, come può succedere in bosco.

I tubi flessibili collegano l'idraulica a un distributore rotante, garantendo la massima prestazione con la massima flessibilità possibile.

L'introduzione di GENERATION 3 ha già portato numerosi altri miglioramenti al pacchetto tubi, riducendo ulteriormente l'usura e rendendo la manutenzione il più semplice possibile.

Stabilizzatori

La nuova GENERATION 3 è disponibile con larghezze di supporto di

3,9-5,4 metri. Questo garantisce un'eccellente stabilità durante l'uso, rendendo possibile sfruttare la massima capacità di sollevamento della gru. Gli stabilizzatori a tutta lunghezza sono ora ancora più robusti rispetto ai modelli precedenti, offrendo una durata prolungata.
alt text

In evidenza

Sistema di ingrassaggio centrale

Volume di grasso ridotto fino all'80%

Lubrificare non è mai stato così facile

Il sistema di lubrificazione centralizzato alimenta tutti i sistemi chiave, permettendo all'operatore di concentrarsi sul compito da svolgere. La lubrificazione automatica elimina il rischio di trascurare alcuni punti di lubrificazione, il che aumenta notevolmente la durata dei cuscinetti in bronzo. I tubi e i distributori con questo optional sono integrati nella struttura della gru per proteggerli dai danni.

Con la lubrificazione automatica, una pompa elettrica centrale alimenta il sistema di distribuzione del lubrificante, immettendone automaticamente una quantità definita ogni 30 minuti per garantire un funzionamento regolare. Questo sistema altamente efficiente utilizza il lubrificante solo dove è necessario, il che significa che, in media, 2 kg di lubrificante sono sufficienti per un anno di funzionamento (basato su 1.000 ore di funzionamento all'anno).
alt text

LED360

Offriamo come optional sei fari con una potenza di 3000 lumen ciascuno montati sul sedile per un'illuminazione a 360° dell'area di lavoro. Questo rende il lavoro in condizioni di scarsa illuminazione molto più produttivo e più sicuro. I fari possono essere accesi anche dall'autocarro.

Il sistema LED360 è composto da sei luci LED sulla postazione di comando e da altre due sul braccio articolato, con una potenza di 3.000 lumen per luce.



Questo fornisce un'illuminazione a 360° dell'area di lavoro, per una visibilità ottimizzata in condizioni di scarsa illuminazione e condizioni meteorologiche avverse. Questi sistemi di illuminazione LED durevoli e di alta qualità supportano un accesso sicuro al banco di controllo e possono essere azionati dalla cabina dell'autocarro.
alt text

alt text

Aspetto visivo sorprendente

Ogni linea e angolo del design è guidato dalla logica tecnica e dall'uso pratico per garantire una movimentazione ottimizzata, un'eccellente visibilità e una manutenzione semplice, con tutti i colori RAL disponibili su richiesta.
alt text

Attrezzature e accessori

FG43

Con un'area di presa di 0,40 m², un carico massimo di 5.000 kg e una pressione operativa di 23 MPa, l'FG43 offre prestazioni affidabili con un peso morto di soli 225 kg.
alt text

FG43S

Con un'area di presa di 0,40 m², un carico massimo di 6.000 kg e una pressione operativa di 24 MPa, l'FG43S offre prestazioni affidabili con un peso morto di soli 260 kg.
alt text

FG53

Con un'area di presa di 0,50 m², un carico massimo di 5.000 kg e una pressione operativa di 23 MPa, l'FG53 offre prestazioni affidabili con un peso morto di soli 235 kg.
alt text

FG53S

alt text

FG53S-V

Con un'area di presa di 0,50 m², un carico massimo di 6.000 kg e una pressione operativa di 24 MPa, l'FG53S-V offre prestazioni affidabili con un peso morto di soli 270 kg.
alt text

Specifiche tecniche

Dati tecnici

Lunghezza braccio telescopico [dm]

Numero di sfili

Momento di carico netto [kNm]

Coppia di rotazione netta [kNm]

Campo di rotazione [°]

Sbraccio massimo [m]

Pressione di esercizio [bar]

Portata pompa max. 1K [l/min]

Portata pompa max. 2K [l/min]

Portata pompa max. 1K-LS [l/min]
80 dm 1 115 kNm 28 kNm 425 ° 8 m 250 bar 1x80 2x70 1x150
97 dm 2 111 kNm 28 kNm 425 ° 9,7 m 250 bar 1x80 2x70 1x150
Peso proprio senza giunto/rotatore

Lunghezza telescopico [dm]

Classic Drive

Comfort Drive

Comfort CAB

TEC CAB
80 dm 2.130 kg 2.220 kg 2.720 kg 2.720 kg
97 dm 2.190 kg 2.280 kg 2.780 kg 2.780 kg

Scopri le caratteristiche standard

Epscope

I tubi flessibili con passaggio interno e il cilindro telescopico integrato consentono di lavorare in sicurezza senza il rischio di danni da fonti esterne.

alt text
Epslink

Questo collegamento ad alta resistenza a quattro anse, con rotatore e instradamento ottimizzato del tubo, è adatto per benne a polipi EPSILON e benne a conchiglia.

alt text
Rivestimento A Immersione Catodica (CDC)

Una tecnologia innovativa per una protezione delle superfici duratura.

alt text
Conforme Alla Normativa Ce

Sviluppiamo e produciamo ogni gru in piena conformità con gli standard CE, garantendo i più alti standard di sicurezza, affidabilità e prestazioni in tutte le applicazioni.

alt text
Tecnologia Degli Elementi Finiti

In EPSILON, applichiamo il metodo degli elementi finiti per ottimizzare i nostri processi di costruzione delle gru. Abbiamo adottato questa tecnica di modellazione all'avanguardia per diversi anni per perfezionare tutti gli elementi di supporto realizzati in acciaio a grana fine.

alt text

Caratteristiche opzionali

alt text

Instradamento Interno Dei Tubi (HPI)

Il nostro sistema di instradamento interno dei tubi (HPI) riduce il rischio di danni meccanici dovuti a influenze esterne, ad esempio quando si lavora nei boschi.

I tubi flessibili collegano l'idraulica a un distributore rotante, garantendo la massima prestazione con la massima flessibilità possibile.

Metodi di controllo

alt text
Comfort Drive, montato posteriormente

Guida classica

Il collaudato sedile standard di PALFINGER EPSILON è leggero, robusto e assolutamente affidabile.

Comfort Drive, montato posteriormente

Personalizza il nostro sedile superiore standard scegliendo tra joystick meccanici o leve lineari. Il sistema di controllo ottimizzato per il peso garantisce un controllo della gru semplice e affidabile, basato su valvole di controllo di alta qualità a circuito singolo e doppio per il funzionamento continuo della pompa. L'operatore può controllare completamente gli stabilizzatori dal sedile.



Completamente conforme alla norma EN 12999, la scocca del sedile può essere regolata per un comfort ottimale dell'operatore ed è montato posteriormente sulla colonna della gru, con gradini su entrambi i lati per un facile accesso. Dispone inoltre di un interruttore di emergenza, un interruttore di contatto per il sedile e un conta ore di serie.

alt text
alt text
Comfort Drive, montato posteriormente

Comfort Drive

Questo sedile compatto di PALFINGER EPSILON offre un'ergonomia ottimizzata e caratteristiche studiate per ridurre l'affaticamento dell'operatore.

Comfort Drive, montato posteriormente

Personalizza il nostro Comfort Drive scegliendo tra joystick idraulico o leve lineari. Il comando idraulico garantisce un funzionamento fluido, reattivo ed ergonomico, con la pompa idraulica protetta da una robusta copertura metallica. L'operatore può controllare completamente gli stabilizzatori dal sedile.



La scocca protettiva del sedile offre un maggiore comfort per l'operatore. Il sedile, i braccioli e ai pedali, può essere regolato a piacere. Completamente conforme alla norma EN 12999, la scocca del sedile può essere regolata per un comfort ottimale dell'operatore ed è montato posteriormente sulla colonna della gru, con gradini su entrambi i lati per un facile accesso.

alt text
alt text
Cabina Comfort, idraulica

Comfort Cab

Offrendo una protezione robusta in ogni condizione atmosferica e un eccezionale comfort per l'operatore, la Comfort Cab di PALFINGER EPSILON è il centro di comando ideale per compiti impegnativi.

Cabina Comfort, idraulica

La Cabina Comfort garantisce un controllo fluido, reattivo ed ergonomico grazie al sistema di pilotaggio idraulico e alla sospensione pneumatica del sedile. La nuova porta di sicurezza offre la massima flessibilità e può essere aperta fino a 270° per la massima facilità di accesso, mentre i robusti pannelli laterali offrono protezione in qualsiasi condizione atmosferica.



Personalizza la nostra Cabina Comfort scegliendo tra joystick idraulico o leve lineari. Il sollevamento della cabina, il sistema di illuminazione LED360 ultra-luminoso e il tergicristallo si combinano per ottimizzare la vista dell'operatore sull'area di lavoro, migliorando sia l'efficienza che la sicurezza.



Il sedile, il bracciolo e i pedali possono essere regolati a piacere, così come il comportamento di risposta e le velocità finali di tutti i comandi. Infine, l'illuminazione interna e una radio digitale con funzionalità MP3 e USB offrono all'operatore maggiori comodità durante le lunghe giornate lavorative.

alt text
alt text
TEC Cab, elettrica

TEC Cab

Dotata di un sistema di controllo elettrico per un controllo fluido, reattivo ed ergonomico, la TEC Cab offre un'eccezionale protezione e comfort per l'operatore.

TEC Cab, elettrica

Combinando la protezione in tutte le condizioni atmosferiche con il comfort a tutto tondo, la TEC Cab elettrica è un centro di comando per gru di alta gamma.



Il suo sistema di controllo elettrico garantisce un controllo fluido, reattivo ed ergonomico. Anche il sistema di assistenza intelligente Smart Control di PALFINGER è disponibile come optional nella TEC Cab. Offrendo una scelta di due configurazioni di joystick, sistemi di controllo semplici e una robusta protezione dagli agenti esterni, questa cabina risponde a tutte le necessità.

alt text

Il sistema di controllo avanzato Paltronic 180 garantisce un funzionamento sicuro, preciso e affidabile, con opzioni di configurazione specifiche per prestazioni ottimizzate nel trasporto del legname e nel riciclaggio.



La nuova porta di sicurezza offre la massima flessibilità e può essere aperta fino a 270° per la massima facilità di accesso, mentre i robusti pannelli laterali offrono protezione in qualsiasi condizione atmosferica. Gli operatori possono regolare la velocità finale e il comportamento di risposta di tutti i controlli, memorizzando fino a tre configurazioni del conducente. Il sedile, il bracciolo e i pedali possono essere regolati a piacere per migliorare il comfort dell'operatore.



Il sollevamento della cabina, il sistema di illuminazione LED360 ultra-luminoso e il tergicristallo si combinano per ottimizzare la vista dell'operatore sull'area di lavoro, migliorando sia l'efficienza che la sicurezza. I joystick consentono all'operatore di controllare completamente il sistema di stabilizzazione dal comfort della propria cabina. Infine, l'illuminazione interna e una radio digitale con funzionalità MP3 e USB offrono all'operatore maggiori comodità durante le lunghe giornate lavorative.
