A sbalzo
MBB PTC 1500 L
Specifiche principali
- Capacità di sollevamento
- 1.500 kg
- Idraulica dell’attrezzatura di sollevamento
- 2 lifting cylinders / 2 tilting cylinders
- Centro di carico – longitudinale
- 600 mm

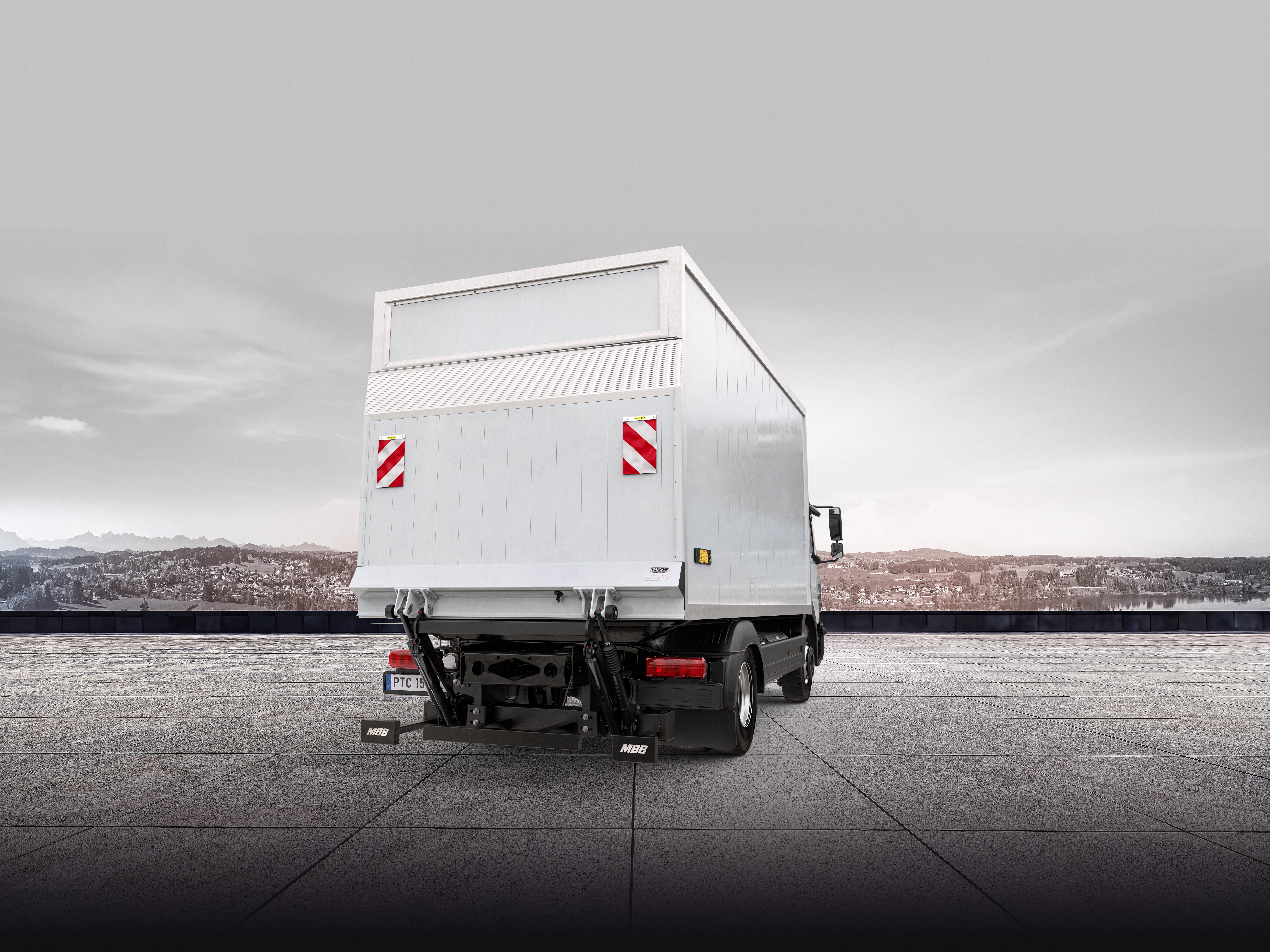

La MBB PTC 1500 L è una sponda idraulica ottimizzata per il peso della nuova serie PTC con una capacità di sollevamento di 1.500 kg. Il suo robusto telaio in acciaio ad alta resistenza garantisce la massima stabilità nonostante il peso ridotto: una soluzione affidabile per l'uso quotidiano fino a 16 t di PTT.
Specifiche tecniche
Dati tecnici
- Capacità di sollevamento
- 1.500 kg
- Capacità di sollevamento
- 1500 kg
- Trave principale
- 180 mm x 180 mm
- Idraulica del sistema di sollevamento
- 2 lifting cylinders / 2 tilting cylinders
- Sovrapposizione della piattaforma con il pavimento
- - 57 mm
- Passo del braccio di sollevamento
- 1310 mm
- Centro di carico, longitudinale
- 600 mm
- Centro di carico, trasversale
- Central, 50 % of rated load on one side
- Angolo di inclinazione della piattaforma
- +90° to -10°
Pesi
|
Peso proprio |
Altezza della piattaforma |
Larghezza della piattaforma |
|
|---|---|---|---|
| 377 kg | 1.600 mm | 2.500 mm | |
| 382 kg | 1.700 mm | 2.500 mm | |
| 387 kg | 1.800 mm | 2.500 mm | |
| 521 kg | 1.509 mm | 2.500 mm | |
| 559 kg | 1.809 mm | 2.500 mm |
Diagramma di carico
| a (mm) | Q (kg) |
| 600 | 1500 |
| 720 | 1250 |
| 900 | 1000 |
| 1200 | 750 |

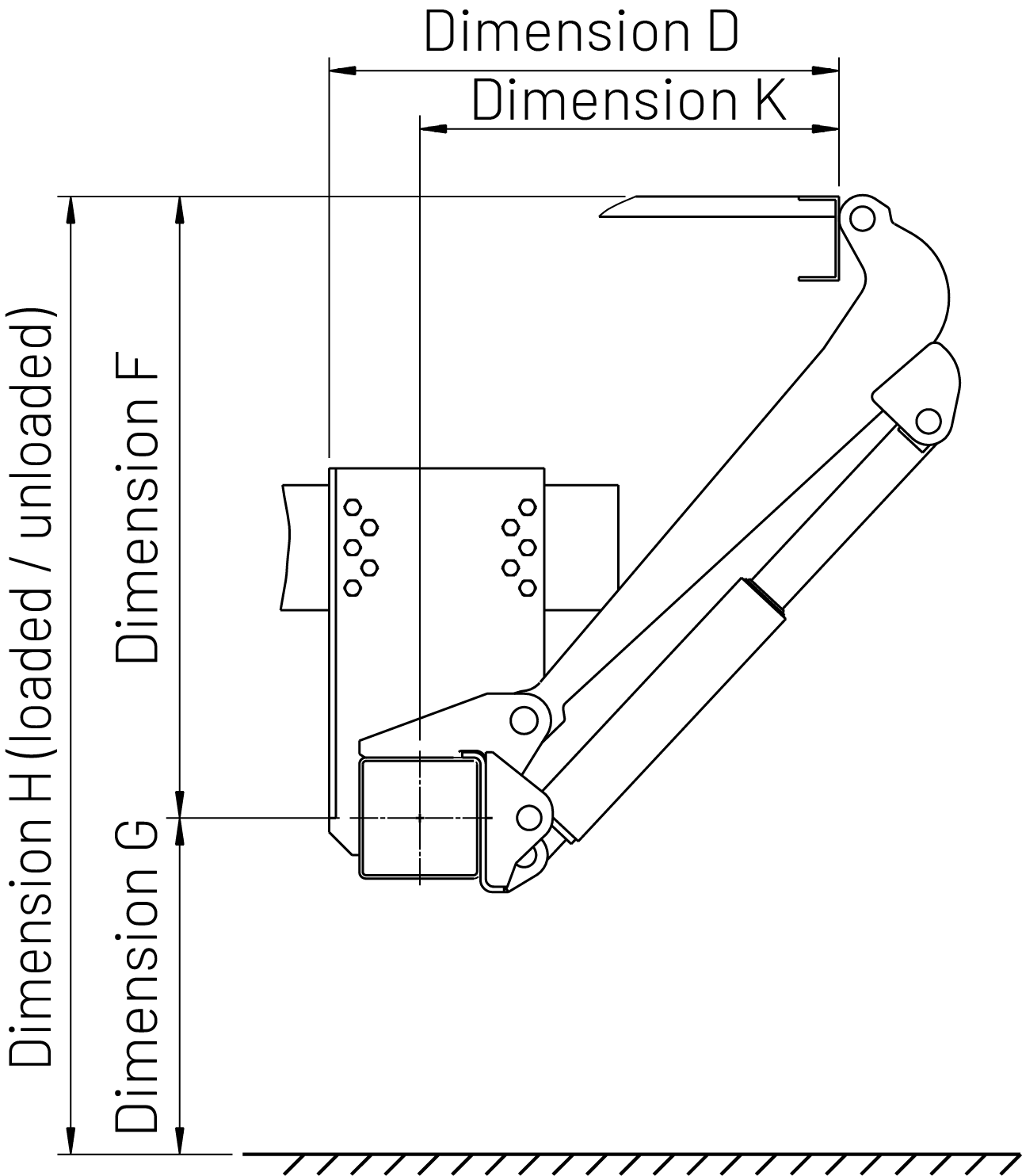

Dimensioni
| Lifting arm lengths (mm) | 700 | 800 | 900 |
| H (max.) loading height, unloaded | 1256 | 1409 | 1546 |
| H (min.) loading height, loaded | 887 | 922 | 998 |
| F (max.) middle of main beam to upper edge of loading floor | 728 | 811 | 894 |
| K (min.) at dimension F (max.) | 515 | 571 | 627 |
| D (min.) installation dimension | 665 | 721 | 777 |
| F (min.) | 510 | 572 | 625 |
| K (max.) at dimension F (min.) | 724 | 801 | 886 |
| D (max.) installation dimension | 874 | 951 | 1036 |
Robusto meccanismo di sollevamento per un movimento preciso
Il durevole meccanismo con due sollevatori, due cilindri di sollevamento, un dispositivo di protezione antisfondamento in tre parti e l'olio idraulico Q8 Heller T15 garantiscono movimenti stabili e precisi della piattaforma durante il sollevamento e l'abbassamento. Tutti i componenti in acciaio sono verniciati di serie con tecnologia KTL per una protezione ottimale dalla corrosione. È disponibile un ulteriore rivestimento in polvere opzionale, per aumentare ulteriormente la durabilità e la resistenza della sponda idraulica e garantire prestazioni affidabili e durature nell'uso quotidiano.
Piattaforma in alluminio leggero per l'uso quotidiano
La piattaforma in alluminio AluLite 40 combina un'alta stabilità con un peso ridotto. La superficie standard antiscivolo con semplice fresatura trasversale (R10) garantisce una presa sicura durante le operazioni di carico e scarico. La dotazione di serie include luci di avvertimento e bandiere di segnalazione, garantendo un funzionamento sicuro e conveniente nel lavoro di distribuzione quotidiano.
Funzionamento confortevole di serie
Nella versione Basic, la sponda idraulica è dotata del pannello di controllo "Slim Control Panel" di serie. Il pannello di controllo, piatto e robusto, consente un funzionamento intuitivo e sicuro del sollevamento. Grazie alla disposizione ergonomica dei pulsanti e alle opzioni di installazione flessibili, garantisce un alto livello di comfort operativo e cicli di lavoro efficienti nell'uso quotidiano.
Controllo affidabile con MBB Control
MBB Control è l'unità centrale di controllo della sponda idraulica, che collega tutti i componenti chiave per sequenze di movimento precise e reattive. L'unità di controllo basata su processore è disponibile in diverse versioni (facoltativo) e consente regolazioni software individuali per vari requisiti di veicoli e applicazioni. Le funzioni diagnostiche integrate supportano una rapida analisi degli errori e garantiscono la massima affidabilità nel funzionamento quotidiano.
Caratteristiche opzionali
Opzioni di stabilizzatori per una maggiore stabilità
A seconda dei requisiti, il meccanismo di sollevamento può essere dotato di uno stabilizzatore idraulico oppure meccanico. Entrambe le opzioni aumentano la stabilità durante carico e scarico e riducono al minimo i movimenti del veicolo, garantendo un funzionamento sicuro e costante, anche con carichi pesanti.
Varianti alternative della piattaforma
La piattaforma opzionale AluStar offre una maggiore robustezza grazie al design rinforzato con struttura a tunnel e fornisce una superficie posteriore ideale per il montaggio di pannelli pubblicitari. Per condizioni operative ancora più impegnative, la piattaforma in acciaio FerroStar X offre la massima durata grazie ai suoi profili a tunnel altamente resilienti. Può anche essere dotata di un pannello pubblicitario opzionale, che garantisce la massima visibilità del brand nella parte posteriore del veicolo.
Piattaforma AluPlan ripiegabile
Le piattaforme AluPlan ripiegabili orizzontalmente sono disponibili come optional. Consentono applicazioni speciali e interventi dedicati, ad esempio per i vigili del fuoco, la protezione civile o servizi di emergenza comparabili, e ampliano il campo di applicazione della sponda idraulica per veicoli con requisiti speciali. Un sistema di bloccaggio rinforzato opzionale rende la piattaforma carrabile fino a 2.000 kg, risultando ideale per l’impiego con attrezzature pesanti.
Rivestimenti opzionali della piattaforma
A seconda dei requisiti applicativi, sono disponibili vari rivestimenti per piattaforme. Oltre alla superficie standard con fresatura a croce semplice (R10), le opzioni includono la fresatura doppia per una maggiore resistenza allo scivolamento e un rivestimento sintetico che offre protezione superficiale aggiuntiva, livelli di rumore ridotti e una finitura resistente e a bassa manutenzione.
Caratteristiche protettive per la durata della piattaforma
Le coperture in acciaio inossidabile proteggono i bordi esterni della piattaforma da urti e usura, mentre barre protettive aggiuntive per spie e interruttori a pedale prevengono danni ai componenti. Insieme, questi optional garantiscono un'affidabilità duratura e una riduzione degli interventi di manutenzione, anche negli ambienti di lavoro più impegnativi.
MBB SafeVis
Il sistema di illuminazione MBB SafeVis migliora la visibilità e la sicurezza in condizioni difficili o di scarsa illuminazione. Le strisce illuminate ai bordi e i fermaroll illuminati garantiscono una piattaforma sempre ben visibile, aiutando gli operatori a lavorare con maggiore sicurezza e precisione. La tecnologia LED di alta qualità offre un'illuminazione brillante ma non abbagliante e una lunga durata di servizio, ideale per un funzionamento sicuro tutti i giorni nel lavoro di distribuzione.
MBB SafeClose
Il sistema MBB SafeClose offre una protezione intelligente contro gli ostacoli durante il processo di chiusura. Integrato nel sistema di saldatura, garantisce una chiusura precisa tra piattaforma e veicolo. Se viene rilevata resistenza, il movimento si ferma automaticamente per prevenire i danni e ridurre il rischio di incidenti. Questa funzione di sicurezza intelligente supporta gli operatori nel lavoro quotidiano, pur mantenendo invariata la loro responsabilità per un funzionamento sicuro.
Opzioni per una maggiore sicurezza del carico
I fermi e le rientranze opzionali forniscono una protezione affidabile durante la movimentazione di container e altri carichi su ruote. I fermi impediscono al carico di spostarsi dalla piattaforma, mentre le rientranze aiutano a posizionare in modo sicuro i container sulla superficie. Insieme, queste caratteristiche aumentano la stabilità, la sicurezza e il controllo durante carico e scarico.
Ringhiere della piattaforma per una maggiore sicurezza degli operatori
Le ringhiere opzionali offrono ulteriore protezione contro le cadute laterali e maggiore sicurezza per gli operatori durante i lavori di carico e scarico. Sono disponibili due versioni: la ringhiera ad A per la piattaforma AluStar e la ringhiera a P per le piattaforme AluStar e FerroStar. Entrambi i modelli offrono maggiore stabilità e un appoggio sicuro quando si lavora sulla piattaforma.
Soluzione di carico laterale efficiente
Un profilo laterale a C opzionale (FixoEdge) può essere integrato sul bordo della piattaforma, consentendo l'attacco senza gradini di una rotaia laterale (FixoBridge). Ciò consente un carico e scarico laterale comodo, aumentando l'efficienza e la flessibilità delle operazioni quotidiane.
Opzioni operative flessibili
Oltre allo Slim Control Panel (versione Base), è disponibile un'ampia gamma di unità di controllo: dallo Slim Control Panel nelle versioni Plus e Premium agli interruttori a pedale, dalla scatola di controllo al telecomando BT, fino ai pulsanti di controllo 3+1 e ai comandi wanderlead. Questo permette a ogni sponda idraulica di essere perfettamente adattata alla sua specifica area di applicazione.
Controllo opzionale della cabina
L'unità di controllo opzionale in cabina consente di azionare la sponda idraulica direttamente dalla cabina del conducente. Questo riduce i percorsi a piedi intorno al veicolo e accelera la preparazione per il carico e lo scarico, migliorando la comodità, la sicurezza e l'efficienza del flusso di lavoro nelle operazioni quotidiane.
Opzioni software individuali
Sono disponibili varie opzioni software per funzioni aggiuntive o requisiti di applicazione specifici. Queste consentono regolazioni di controllo personalizzate, come QuickDown, che riduce i tempi di abbassamento tramite movimenti combinati di abbassamento e apertura per un maggiore comfort, un'efficienza migliorata e più sicurezza nelle operazioni quotidiane.
Oli idraulici alternativi
A seconda dell'ambiente operativo, si possono scegliere diversi oli idraulici. AeroShell Fluid assicura prestazioni affidabili a temperature fino a -40 °C, mentre il bio-olio biodegradabile offre un'opzione ecologica per l'uso quotidiano.
