Rabattable
MBB C 1500 L
Hayon élévateur
MBB C 1500 L
Plateforme Standard
- Alulite 30/40/40S -plateforme
- FerroStar - platform
- Roulettes d'appuies
- drapeaux de signalisation rouge/blanc ou noir/jaune
- Feux de signalisation LED
- Barres de protection pour feux de signalisation (par paires)
- Abrollsicherung
- Auges arretoire carrées x2
Innenseite
- Alulite - antidérapante (rainure gravées croisées)
- AluLite surface anti-dérapante (plateforme rainurée dans les deux sens)
- Augmenté la surface anti dérapante R13 R13 (Pour plateformes Aluminium)
- Revetement élastomère pour plateformes (incl.roll-stops) m²
Außenseite
- Peinture EPOXY au dos de la plateforme acier (indiquer le RAL)
- Peinture Epoxy au dos de la plateforme, avec ou sans la pointe (indiquer le RAL)
- Aluminium plateforme anodisée (jusqu'à 2000mm de haut)
- Plateforme pliable horizontalement pour hayons rabattables (max. width 2520mm)
- Panneau de publicité monté sur plateforme acier (pas sur FerroTop)
Mécanisme de levage standard
- Vérins avec soufflets de protection
- Tous les composants sont en acier peints KTL
- Flasques
- Mécanisme de levage peinture poudrée KTL+(in RAL9011 ou NOVA gris)
- Mécanisme de levage micro-galvanisé 750er
- Flasques Boulonnées (pas sur LZ/SZ modèles et MBB C 500 VAN au MBB PTC 750 S)
- Flasques soudées (merci de fournir les dimensions)
- Hydr. Stabilisateur, grand, installés, paire (vérins double effets)
- Stabilisateur mécaniques, grand, livré à part, paire
- Preparation pour graissage général C 1000 S - C 3000 S
Operation standard
- Boîtier de commande avec couvercle à fermeture automatique et support en Z / CHAQUE COMMANDE SUPPLÉMENTAIRE DOIT ÊTRE SÉLECTIONNÉ INDIVIDUELLEMENT !
- Contrôles 3+1 (au lieu du boitier de commande)
- Panneau de commande à 4 boutons, mince, pour installation interne (comme dispositif de commande supplémentaire)
- Panneau de commande à 4 boutons, format boîte pour installation externe (comme dispositif de commande supplémentaire)
- Commandes aux pieds intégrées dans la plateforme (comme mode de commande en plus)
- Commande par câble à 2 boutons sans (comme autre dispositif de commande)
- Commande par câble à 3 boutons sans (comme autre dispositif de commande)
- Panneau de contrôle mince basic (à la place du boîtier de commande)
- Radio commande bluetooth RCBT
- Radio commande Akerström
- Clé ou bouton tournant verrouillable (pas possible avec MBB 3+1 et MBB 3+3+1 controls)
Électrique / capteurs standard
- 12V ou 24V
- Bouton cabine avec indicateur OU interface ETMA Code A (bouton cabine uniquement pour V lift)
- Capteurs B13 (engins de levage) et b15L (plate-forme)
- Supplément pour la plate-forme de capteur enfichable b15S (au lieu du capteur b15L)
- Supplément pour capteur b15L dispositif de levage (au lieu du capteur b13) = "2x b15"
- Développement d'un programme personnalisé avec la carte MBB Control
- Code ETMA A + B (y compris câble plus et moins 3,8m)
- Câble pour l'éclairage de la caisse
Autres options et accessoires
- Kit d'étanchéité système L avec profil MBB, 4 côtés
- Barrière de sécurité, forme A A1100, en couleur RAL par exemple 1023, pièce (pas pour AluLite)
- Barrière de sécurité, en forme de P, en couleur RAL par exemple 1023, pièce, à gauche ou à droite (pas pour AluLite)
| Capacité | 1500 kg |
| Poutre | 180 x 180 mm |
| Hydraulique du cadre de levage | 2 x vérin de levage / 2 x vérin d’inclinaison |
| Mesure du déport | - 57 mm |
| Hydraulique du cadre de levage | 1310 mm |
| Mesure du déport | 600 mm |
| Côte d’entraxe | 50% de la charge utile à un côté |
| Centre de gravité dans le sens longitudinal | +90° jusqu’à -10° |
| Type de plate-forme | largeur de plate-forme | hauteur de la plate-forme | Poids mort | Poids mort | |
|---|---|---|---|---|---|
| alu | 2500 | 1600 | 390 | - | |
| alu | 2500 | 1700 | 398 | - | |
| alu | 2500 | 1800 | 405 | - | |
| alu | 2500 | 2050 | 415 | - | |
| steel | 2500 | 1509 | 510 | - | |
| steel | 2500 | 1809 | 570 | - |
| a (mm) | Q (kg) |
| 600 | 1500 |
| 720 | 1250 |
| 900 | 1000 |
| 1200 | 750 |
Étude de faisabilité
Outil web pour les études automatiques pour les hayons élevateurs type C
Ici, vous pouvez créer votre dessin de faisabilité directement. Pour une large gamme de véhicules, rapidement et sans engagement

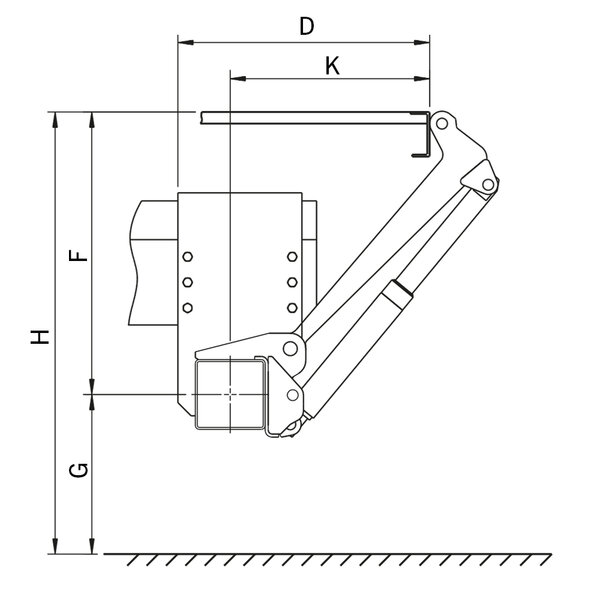

Dimensions
| Bras de levage (en mm) | 700 | 800 | 900 |
| H (max.) hauteur de plancher à vide | 1256 | 1409 | 1546 |
| H (min.) hauteur de plancher en charge | 906 | 922 | 998 |
| F (max.) milieu de poutre jusqu’à hauteur de plancher | 728 | 811 | 894 |
| K (min.) pour mesure F (max.) | 515 | 571 | 627 |
| D (min.) mesure minimale de montage | 665 | 721 | 777 |
| D (max.) mesure maximale de montagel | 860 | 951 | 1036 |
| F (min.) | 529 | 572 | 625 |
| K (max.) pour mesure F (min.) | 710 | 801 | 886 |
