起重机
PK 53002 SH

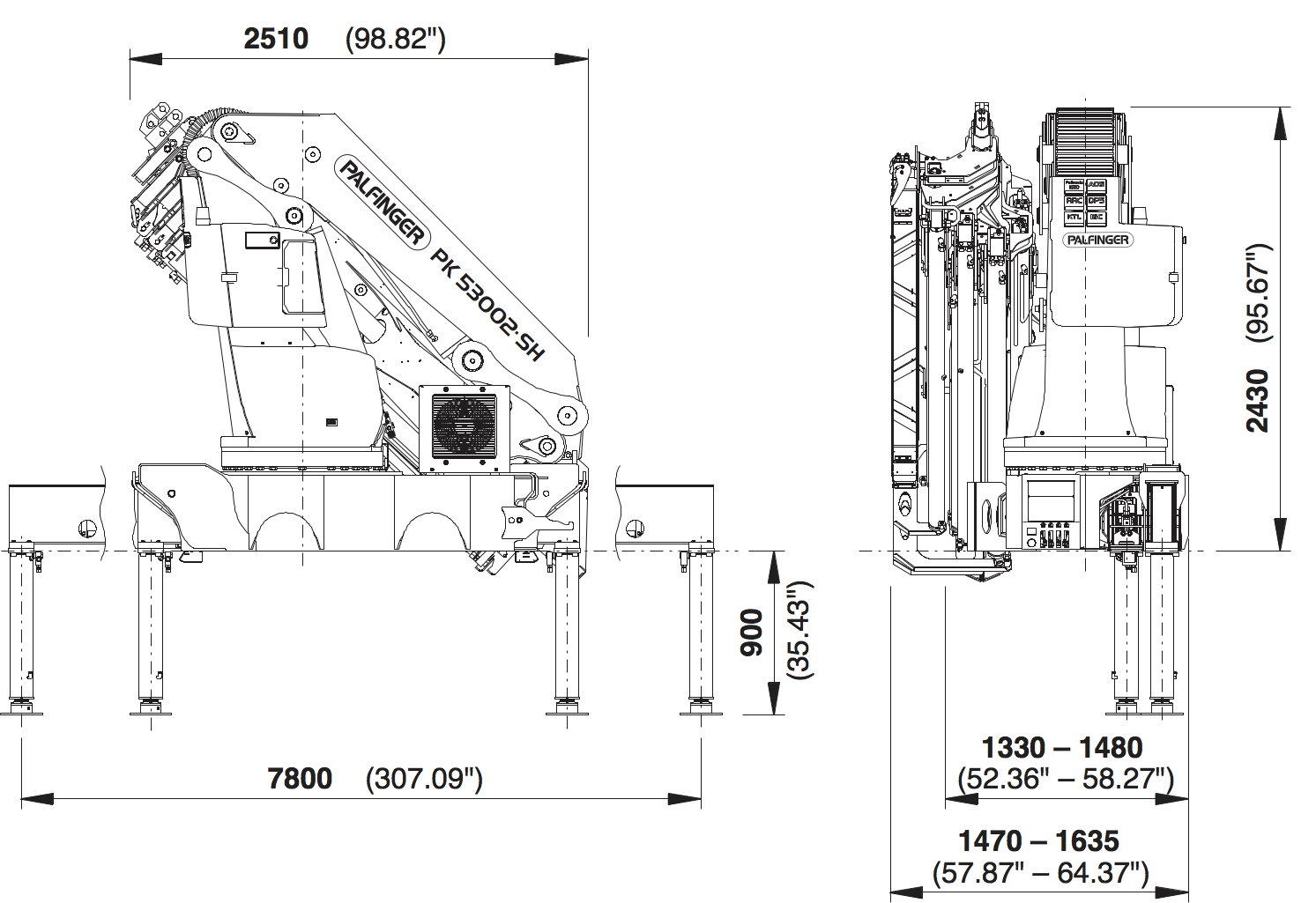

图纸
技术参数
- 最大起重力矩
- 50.1 mt
- 最大起重量
- 18,200 kg
- 最大液压伸距
- 21 m
- 最大伸距（含副臂）
- 32.5 m
- 回转角度
- ∞
- 1档回转扭矩
- 4 mt
- 2档回转扭矩
- 5.5 mt
- 支腿跨距（标准）
- 7.8 m
- 折叠宽度
- 2.51 m
- 最大工作压力
- 365 bar
- 泵流量
- 90 - 120 l/min
- 设备重量
- 4,155 kg
本手册中的起重机只是配备了部分设备，不能把它视为标准产品。
根据不同的国家法规/政策，尺寸会有变化。请留意技术变更，错误或翻译出入等问题。

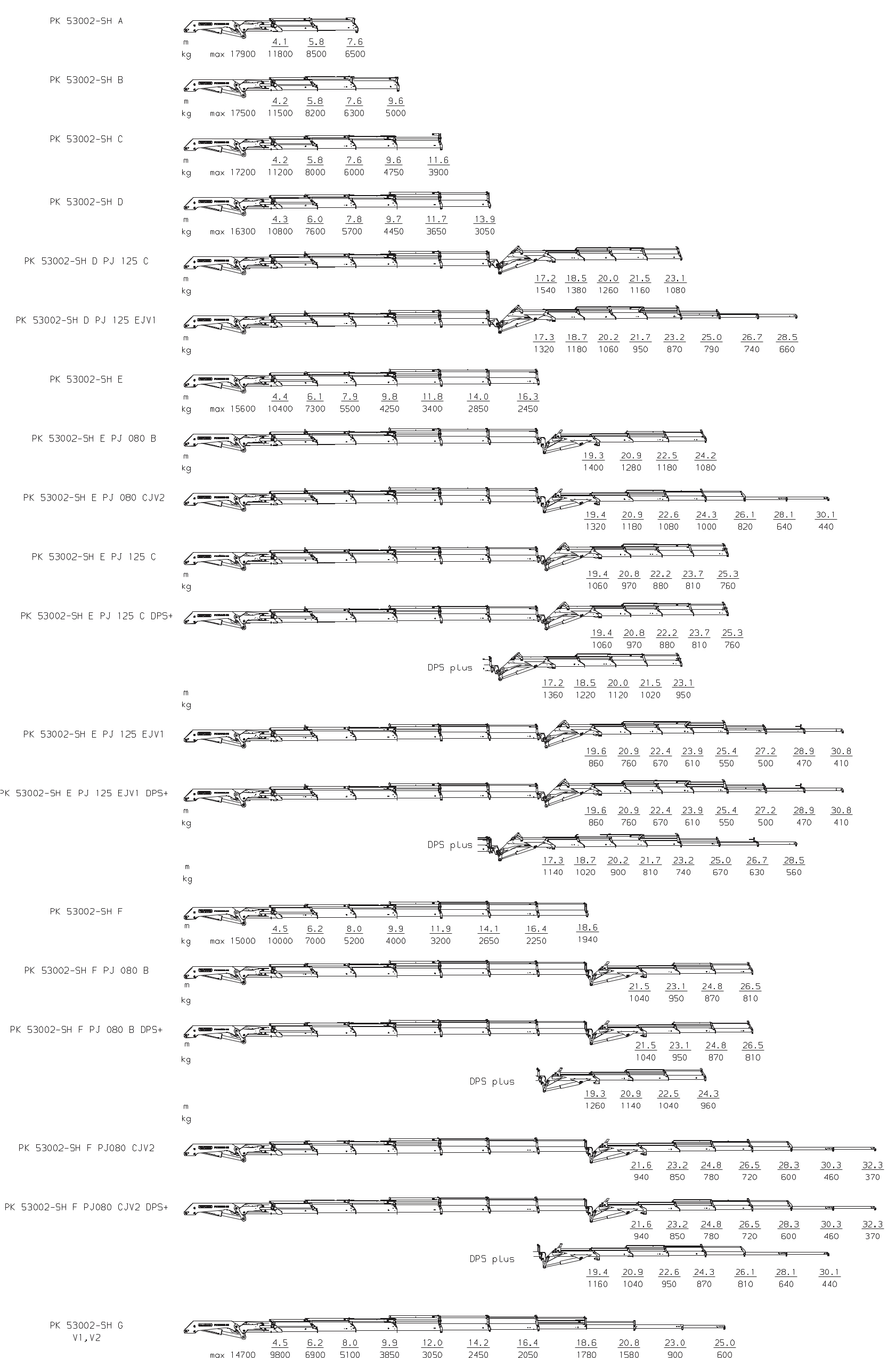

提升能力
|
起重机高度 (mm) |
起重机重量 (kg) |
起重机宽度 (mm) |
安装宽度 (mm) |
起重力矩 (mt) |
作业半径 (m) |
压力 (MPa) |
泵流量 (l/min) |
回转角度 (°) |
回转扭矩 (mt) |
|
|---|---|---|---|---|---|---|---|---|---|---|
| 2,430 mm | 4,145 kg | 2,510 mm | 1,330 mm | 49.3 mt | 7.7 m | 35 Mpa | 90-120 | ∞ | 4.0 / 5.5 | |
| 2,430 mm | 4,410 kg | 2,510 mm | 1,330 mm | 47.7 mt | 9.7 m | 35 Mpa | 90-120 | ∞ | 4.0 / 5.5 | |
| 2,430 mm | 4,685 kg | 2,510 mm | 1,330 mm | 46.9 mt | 11.8 m | 35 Mpa | 90-120 | ∞ | 4.0 / 5.5 | |
| 2,430 mm | 5,000 kg | 2,510 mm | 1,330 mm | 46.2 mt | 14.1 m | 35 Mpa | 90-120 | ∞ | 5.5 | |
| 5,893 kg | 2,550 mm | 13.9 mt | 24 m | 35 Mpa | 90-120 | ∞ | 55 | |||
| 5,971 kg | 2,550 mm | 12 mt | 25.8 m | 35 Mpa | 90-120 | ∞ | 55 | |||
| 6,065 kg | 2,550 mm | 19.6 mt | 23.2 m | 35 Mpa | 90-120 | ∞ | 55 | |||
| 6,277 kg | 2,550 mm | 14.6 mt | 26.9 m | 35 Mpa | 90-120 | ∞ | 55 | |||
| 2,430 mm | 5,225 kg | 2,510 mm | 1,330 mm | 45.6 mt | 16.4 m | 35 Mpa | 90-120 | ∞ | 5.5 | |
| 5,942 kg | 2,550 mm | 13.7 mt | 24.4 m | 35 Mpa | 90-120 | ∞ | 55 | |||
| 6,035 kg | 2,550 mm | 11.6 mt | 26.2 m | 35 Mpa | 90-120 | ∞ | 55 | |||
| 6,295 kg | 2,550 mm | 14.7 mt | 25.4 m | 35 Mpa | 90-120 | ∞ | 55 | |||
| 6,507 kg | 2,550 mm | 10.2 mt | 29.1 m | 35 Mpa | 90-120 | ∞ | 55 | |||
| 2,430 mm | 5,425 kg | 2,510 mm | 1,460 mm | 45 mt | 18.7 m | 35 Mpa | 90-120 | ∞ | 5.5 | |
| 6,136 kg | 2,550 mm | 10.4 mt | 26.6 m | 35 Mpa | 90-120 | ∞ | 55 | |||
| 6,229 kg | 2,550 mm | 8.5 mt | 28.5 m | 35 Mpa | 90-120 | ∞ | 55 | |||
| 2,430 mm | 5,605 kg | 2,510 mm | 1,480 mm | 44.5 mt | 21 m | 35 Mpa | 90-120 | ∞ | 5.5 |
本手册中的起重机只是配备了部分设备，不能把它视为标准产品。
根据不同的国家法规/政策，尺寸会有变化。请留意技术变更，错误或翻译出入等问题。
无线电遥控系统 —全面操控
无线电遥控系统可实现远距离安全高效的起重机操控。操作人员的指令通过无线传输，驱动液压系统完成精准动作。这一功能可确保操作人员清晰观察载荷状态，支持单人独立作业，同时让人员可在危险区域外开展操作。可调节的操控模式、速度设定，以及内置的安全停机装置，进一步提升了操作舒适性、作业精准度与整体施工现场的安全性。
POWER LINK PLUS — 极致灵活性能
单连杆 Link Plus可使折臂吊臂向上倾斜，最大倾角可达水平线以上 15°。这一更高的灵活度，可保障狭小空间内及绕开障碍物时起升作业的安全性与高效性。同时，该起重机能够在符合法规高度限制的情况下紧凑地折叠在卡车上，从而在严苛的应用环境中提供流畅的操作、高精确度以及可靠的性能。
PALTRONIC – 智能起重机控制
PALTRONIC 控制电子系统可对起重机的载荷、位置及稳定性进行实时持续监测。各类传感器将数据传输至系统，系统会在必要时自动激活安全、辅助及性能相关功能。这一设计可实现更平稳的动作控制、提供过载保护、增强作业稳定性并简化操作流程 —让操作人员能够全身心投入到安全、精准的载荷吊运作业中。
长效防护涂层 —— 全方位防护加持
先进的涂层技术可有效防护设备部件，抵御腐蚀、磨损及恶劣天气的侵蚀。多阶段表面处理工艺，搭配环保耐用的涂层材料，能形成坚韧且富有弹性的防护表层，具备出色的抗冲击与抗紫外线性能。这一设计可延长设备使用寿命，保持设备外观完好，保障设备残值，同时降低对环境的影响与长期维保成本。
无限回转功能 —— 作业灵活性拉满
采用连续回转设计的起重机，回转动作无固定限位点，作业半径不受限制。平稳且无间隙的回转特性，提升定位精准度，缩短作业循环时间，在狭小空间内作业时优势尤为明显。取消硬性限位装置，既提升操作安全性，又减少部件磨损、延长设备寿命，让起重机可朝任意方向快速、灵活、可靠地开展作业。
高速伸缩功能 —— 缩短作业循环时间
高速伸缩功能通过对液压系统的回油进行二次利用，可将吊臂伸缩速度提升最高 30%。更快的伸缩动作能够缩短单次载荷作业的循环时间，全面提升生产效率。起重机可在不损失操控性与精准度的前提下，用更短的时间完成更多作业任务。
HPSC 高性能稳定控制系统 —— 智能稳机，拓展作业幅度
高性能稳定控制系统（HPSC）可根据稳定器的实时位置，持续计算起重机的稳定状态。针对不同的架设场景，系统会自动调整允许的作业范围，即便在空间受限的条件下，也能最大限度发挥设备的起升能力。这一功能提升作业安全性，拓展有效作业幅度，为操作人员的起重机操控过程，提供清晰、可靠的引导。
低维护扩展系统
采用低维护性的伸缩臂系统，通过搭载自润滑合成滑动部件与防腐蚀涂层，省去了定期加注润滑脂的工序。这一设计既能保持吊臂洁净，减少维保工作量，还能避免润滑剂对载荷或作业区域造成污染。更顺畅的伸缩动作、更低的维保成本与更长的设备使用寿命，可全面提升作业效率与设备残值。
可选功能
软停止功能 —动作平稳，操控精准
软停止功能可在起重机运动部件即将抵达机械限位位置前，自动平缓减速。这一设计能避免设备出现急停现象，减少载荷摆动幅度，保护起重机结构、载荷及承载车辆的安全。更平稳的动作控制可提升作业精准度，增强操作人员的操控信心，在日常作业中实现更快速、更精准的操作，同时减轻关键部件的磨损与受力。
AOS 主动防摆系统 —载荷平稳，起升更安全
主动防摆系统（AOS）可减少起重机动作过程中及动作完成后，吊臂产生的振动与载荷摆动幅度。主动防摆控制技术可使吊臂快速且平稳地停稳。这一功能提升作业精准度，保护载荷与周边环境安全，让操作人员能更安心地提升作业效率。同时，吊臂结构承受的应力得以降低，有助于延长设备使用寿命，提升设备长期使用价值。
副臂 —— 拓展作业范围，提升灵活性能
副臂可延长起重机的作业半径，满足更高、更远距离的起升作业需求。作业范围的拓展，可实现跨障碍作业，提升狭小空间内的作业定位精度，增强复杂工况下的作业灵活性。精准的操控性能与稳定的作业表现，可高效吊运原本超出作业范围的载荷，拓展起重机的适用场景。
折叠助手会自动将起重机引导到正确的回转位置以进行折叠这一设计省去了人工寻找折叠位置的步骤，缩短设备架设时间，避免因折叠位置错误造成的设备损伤。最终实现更快的收纳速度，减轻操作人员的工作负担，让每次作业后的起重机操控都更安全。
折叠助手会自动将起重机引导到正确的回转位置以进行折叠这一设计省去了人工寻找折叠位置的步骤，缩短设备架设时间，避免因折叠位置错误造成的设备损伤。最终实现更快的回收速度，减轻操作人员的工作负担，让每次作业后的起重机操控都更安全。
