Grúas de Brazo Articulado
PK 5.001 SLD 3
Grúas de Brazo Articulado
Especificaciones clave
Imperial
Metric
- Momento Máx. de Elevación
- 4.6 mt 33,281 ft_lbs
- Capacidad máx. de carga
- 3,300 kg 7300 lb
- Alcance hidráulico máx.
- 11.1 m 36' 5''

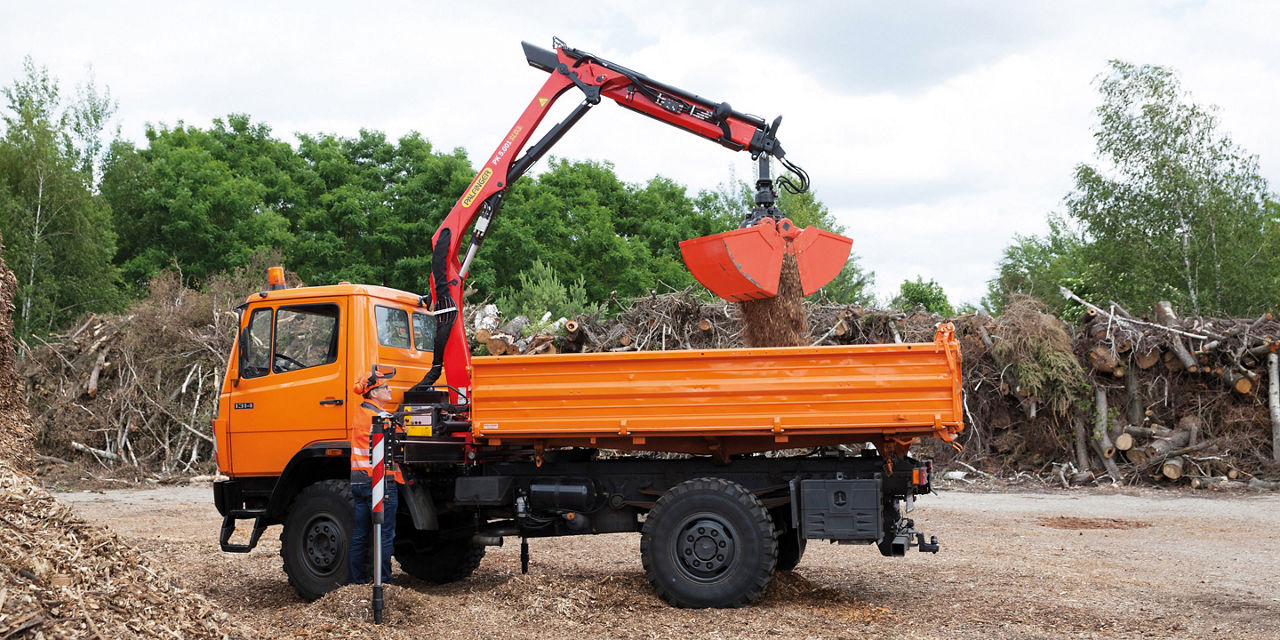

La gama SLD combina tecnología de confianza con un diseño duradero para ofrecer un rendimiento robusto y orientado al valor. La PK 5.001 SLD 3 ofrece ciclos de trabajo rápidos para una manipulación eficiente en espacios reducidos. El sistema Single Link optimiza la geometría de la grúa y la potencia del gancho, lo que permite un movimiento controlado, ideal para la colocación precisa de materiales en espacios con techos bajos.
Especificaciones técnicas
DATOS TÉCNICOS EN SISTEMA MÉTRICO
- Momento máximo de elevación
- 4.6 mt
- Capacidad máxima de carga
- 3,300 kg
- Alcance hidráulico máximo
- 11.1 m
- Alcance manual máximo
- 12.7 m
- Ángulo de giro
- 400°
- Par de giro neto
- 0.6 mt
- Abertura de los estabilizadores
- 2.9 m
- Espacio para montaje (std)
- 0.66 m
- Anchura grúa plegada
- 2.1 m
- Presión de trabajo
- 330 bar
- Caudal recomendado
- 15 - 25 l/min
- Peso propio (std)
- 695 kg
Capacidad EN SISTEMA MÉTRICO
|
Altura de grúa (mm) |
Peso en versión estándar (kg) |
Ancho de grúa (mm) |
Ancho de instalación (mm) |
Par de elevación máximo (mt) |
Alcance máximo (m) |
Presión de trabajo (MPa) |
Caudal recomendado (l/min) |
Ángulo de giro (°) |
Par de giro neto (mt) |
|
|---|---|---|---|---|---|---|---|---|---|---|
| Std | 1,830 mm | 695 kg | 2,100 mm | 660 mm | 4.6 mt | 5.3 m | 33 Mpa | 15-25 | 400 | 0.6 |
| A | 1,830 mm | 765 kg | 2,100 mm | 660 mm | 4.4 mt | 7.2 m | 33 Mpa | 15-25 | 400 | 0.6 |
| B | 1,845 mm | 830 kg | 2,100 mm | 660 mm | 4.3 mt | 9.2 m | 33 Mpa | 15-25 | 400 | 0.6 |
| BV-1 | ||||||||||
| BV-2 | ||||||||||
| C | 1,885 mm | 890 kg | 2,115 mm | 660 mm | 4.1 mt | 11.1 m | 33 Mpa | 15-25 | 400 | 0.6 |
| CV-1 |
Los rangos especificados se aplican a una posición del brazo principal de 20º, por lo tanto, no son los valores máximos. Cuando se usan extensiones mecánicas, las cargas indicadas en las tablas se reducen por el peso de las extensiones.
PALTRONIC – Control inteligente de grúas
La electrónica de control PALTRONIC supervisa continuamente la carga, la posición y la estabilidad de la grúa en tiempo real. Los sensores envían datos al sistema, que activa automáticamente las funciones de seguridad, asistencia y rendimiento cuando es necesario. Así, se consiguen movimientos más suaves, protección contra sobrecargas, mayor estabilidad y un funcionamiento más sencillo, lo que permite al operador centrarse plenamente en la manipulación segura y precisa de la carga.
Características opcionales
Control remoto por radio: control total
El sistema de control remoto por radio permite manejar la grúa de forma segura y eficiente a distancia. Las órdenes del operador se transmiten de forma inalámbrica, lo que permite realizar movimientos hidráulicos precisos. Así se consigue una visibilidad clara de la carga, que puede ser manejada por una sola persona, y se puede trabajar fuera de las zonas de peligro. Los controles ajustables, los ajustes de velocidad y los sistemas de apagado de seguridad integrados mejoran la comodidad, la precisión y la seguridad general en el lugar de trabajo.
HPSC – Estabilidad inteligente, más alcance
El sistema de control de estabilidad de alto rendimiento o High Performance Stability Control (HPSC) calcula continuamente la estabilidad de la grúa en función de la posición real de los estabilizadores. El sistema ajusta automáticamente el rango de trabajo permitido en función de la configuración, lo que maximiza la capacidad de elevación, incluso cuando el espacio es limitado. Así se aumenta la seguridad, se amplía el alcance útil y se proporciona al operador una orientación clara y fiable durante el funcionamiento de la grúa.
