Grúas de Brazo Articulado

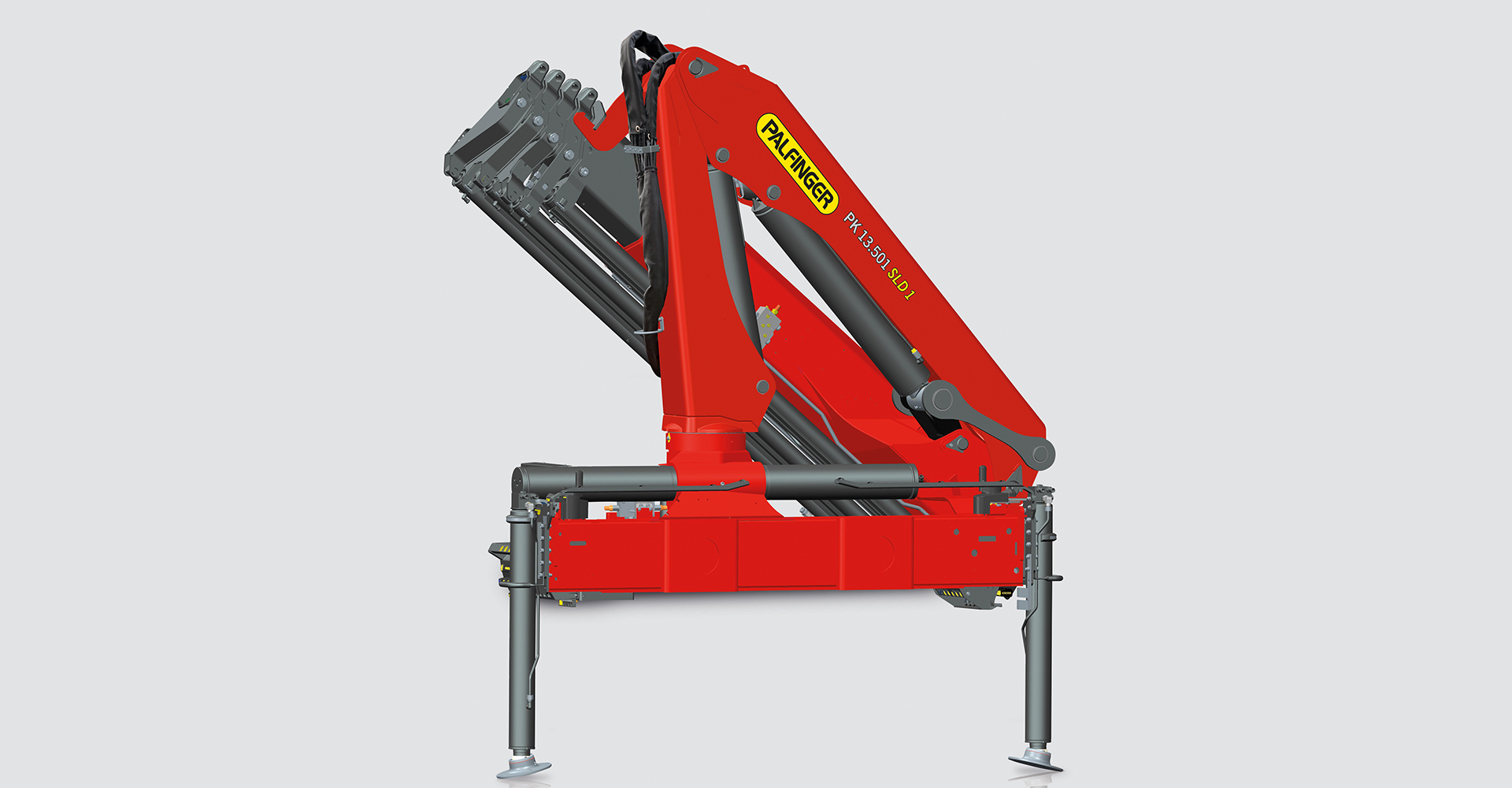

PK 13.501 SLD 1
Grúas de Brazo Articulado
Key Specs
Imperial
Metric
- Momento Máx. de Elevación
- 13.1 mt 94,960 ft_lbs
- Capacidad máx. de carga
- 6,200 kg 13,700 lb
- Alcance hidráulico máx.
- 14.8 m 48’ 7’’
La gama SLD combina tecnología de confianza con un diseño duradero para ofrecer un rendimiento robusto y orientado al valor. La PK 13.501 SLD 1 cuenta con un control hidráulico y electrónico refinado para un rendimiento constante y preciso. Single Link Plus mejora la geometría de la grúa para aumentar la fuerza y el alcance del gancho, ideal para tareas de instalación en obras.
DATOS TÉCNICOS EN SISTEMA MÉTRICO
- Momento máximo de elevación
- 13.1 mt
- Capacidad máxima de carga
- 6,200 kg
- Alcance hidráulico máximo
- 14.8 m
- Alcance manual máximo
- 19 m
- Ángulo de giro
- 420°
- Par de giro neto
- 1.6 mt
- Abertura de los estabilizadores
- 5.0 m
- Espacio para montaje (std)
- 0.74 m
- Anchura grúa plegada
- 2.5 m
- Presión de trabajo
- 330 bar
- Caudal recomendado
- 35 - 50 l/min
- Peso propio (std)
- 1,510 kg
Capacidad EN SISTEMA MÉTRICO
|
Altura de grúa (mm) |
Ancho de grúa (mm) |
Ancho de instalación (mm) |
Par de elevación máximo (mt) |
Alcance máximo (m) |
Presión de trabajo (MPa) |
Caudal recomendado (l/min) |
Ángulo de giro (°) |
Par de giro neto (mt) |
Peso en versión estándar (kg) |
|
|---|---|---|---|---|---|---|---|---|---|---|
| Std | 2,215 mm | 2,500 mm | 740 mm | 13.1 mt | 6.1 m | 33 Mpa | 35-50 | 420 | 1.6 | |
| A | 2,215 mm | 1,660 mm | 2,500 mm | 740 mm | 12.7 mt | 8.2 m | 33 Mpa | 35-50 | 420 | 1.6 |
| B | 2,215 mm | 1,780 kg | 2,500 mm | 740 mm | 12.3 mt | 10.4 m | 33 Mpa | 35-50 | 420 | 1.6 |
| C | 2,215 mm | 1,880 kg | 2,500 mm | 740 mm | 12 mt | 12.6 m | 33 Mpa | 35-50 | 420 | 1.6 |
| D | 2,215 mm | 1,980 kg | 2,500 mm | 800 mm | 11.7 mt | 14.8 m | 33 Mpa | 35-50 | 420 | 1.6 |
SINGLE LINK PLUS – Alcance extendido
El sistema de articulación inversa Single Link Plus permite que la pluma articulada se incline hacia arriba hasta 15° por encima de la línea horizontal. Este mayor rango de movimiento simplifica el trabajo en espacios reducidos, a través de ventanas o puertas y alrededor de obstáculos. También permite un plegado más compacto en la plataforma del camión y mejora la precisión, el control y la eficiencia durante tareas de elevación complejas.
Optional Features
Control remoto por radio: control total
El sistema de control remoto por radio permite manejar la grúa de forma segura y eficiente a distancia. Las órdenes del operador se transmiten de forma inalámbrica, lo que permite realizar movimientos hidráulicos precisos. Así se consigue una visibilidad clara de la carga, que puede ser manejada por una sola persona, y se puede trabajar fuera de las zonas de peligro. Los controles ajustables, los ajustes de velocidad y los sistemas de apagado de seguridad integrados mejoran la comodidad, la precisión y la seguridad general en el lugar de trabajo.
