Grúas de Brazo Articulado
PK 1050 TEC
Grúas de Brazo Articulado
Key Specs
Imperial
Metric
- Momento Máx. de Elevación
- 95 mt 687,420 ft_lbs
- Capacidad máx. de carga
- 30,000 kg 66138.7 lbs
- Alcance hidráulico máx.
- 22.4 m 73' 5"

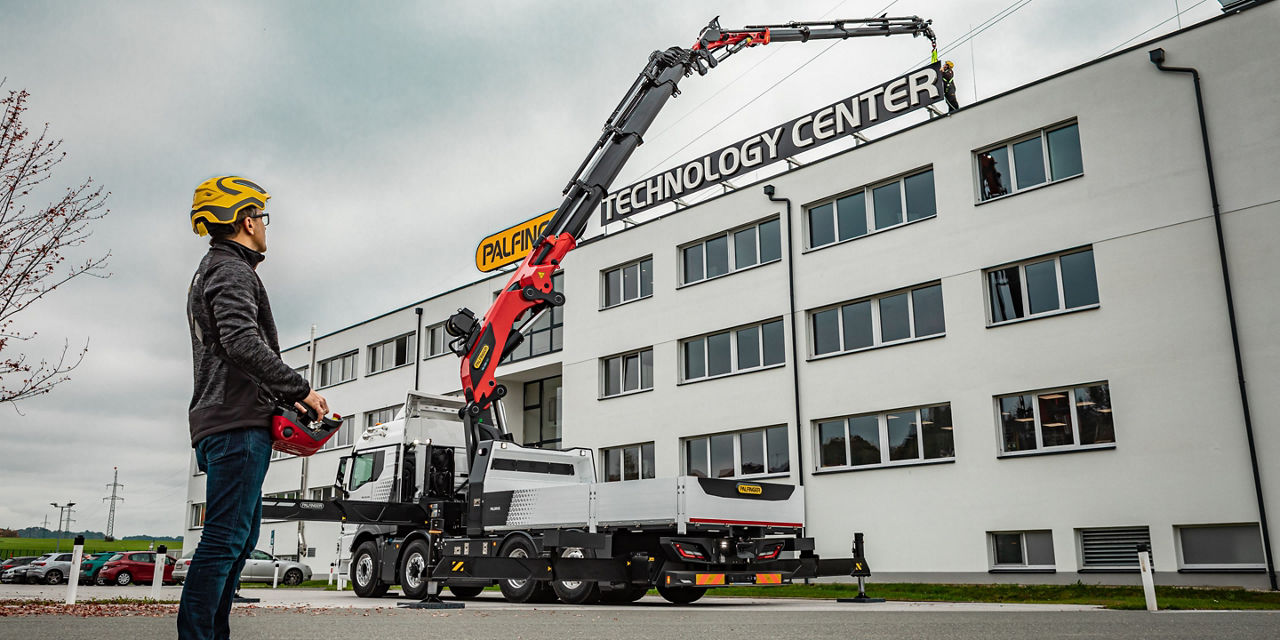

La gama TEC combina alta precisión y tecnología de vanguardia para ofrecer un rendimiento inigualable. Esta grúa de servicio pesado ofrece un control sin esfuerzo, potencia y eficiencia. Los sistemas SRC y RTC permiten manipular la carga con precisión y estabilidad, por lo que la PK 1050 TEC es ideal para colocar estructuras prefabricadas con precisión.

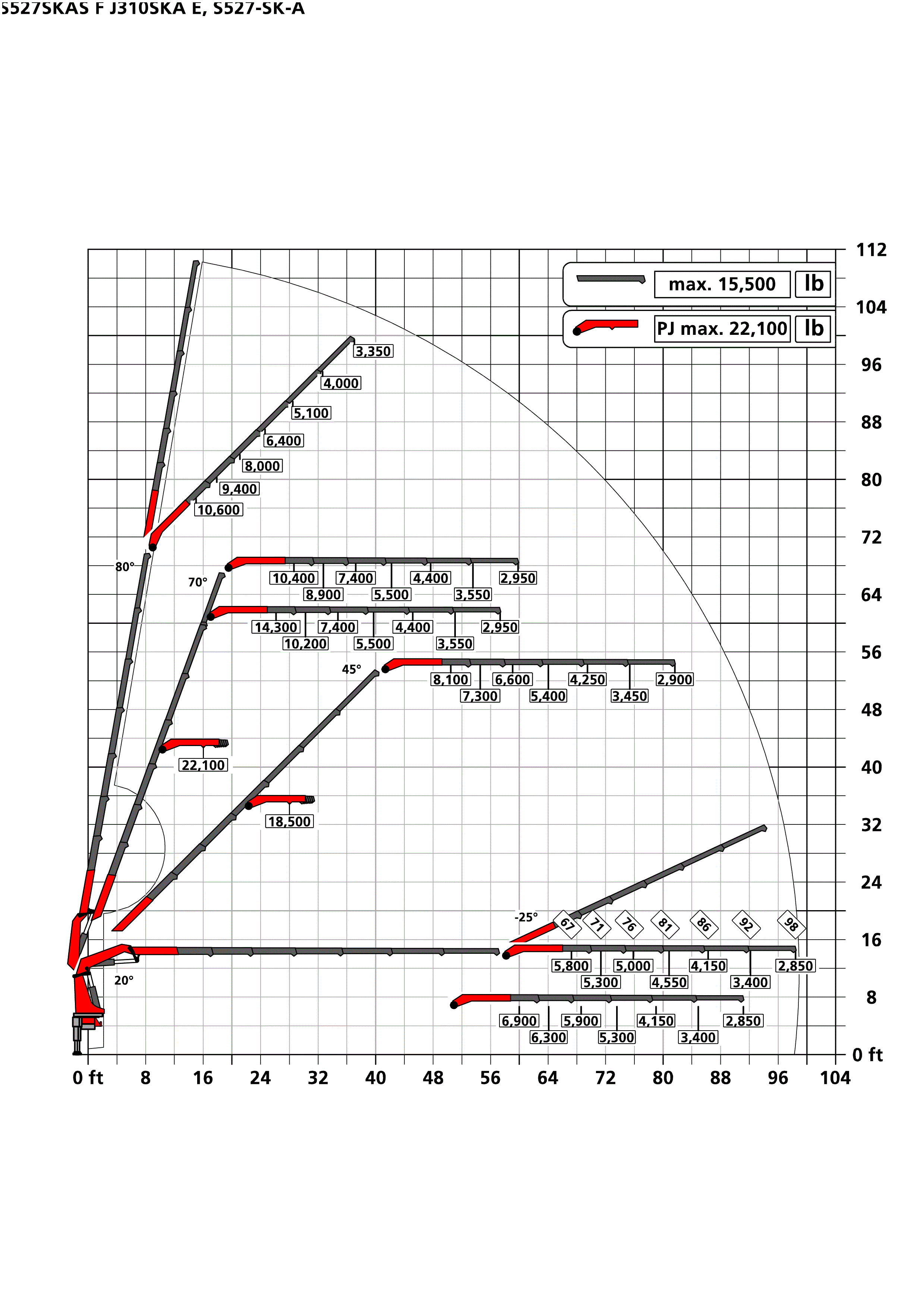

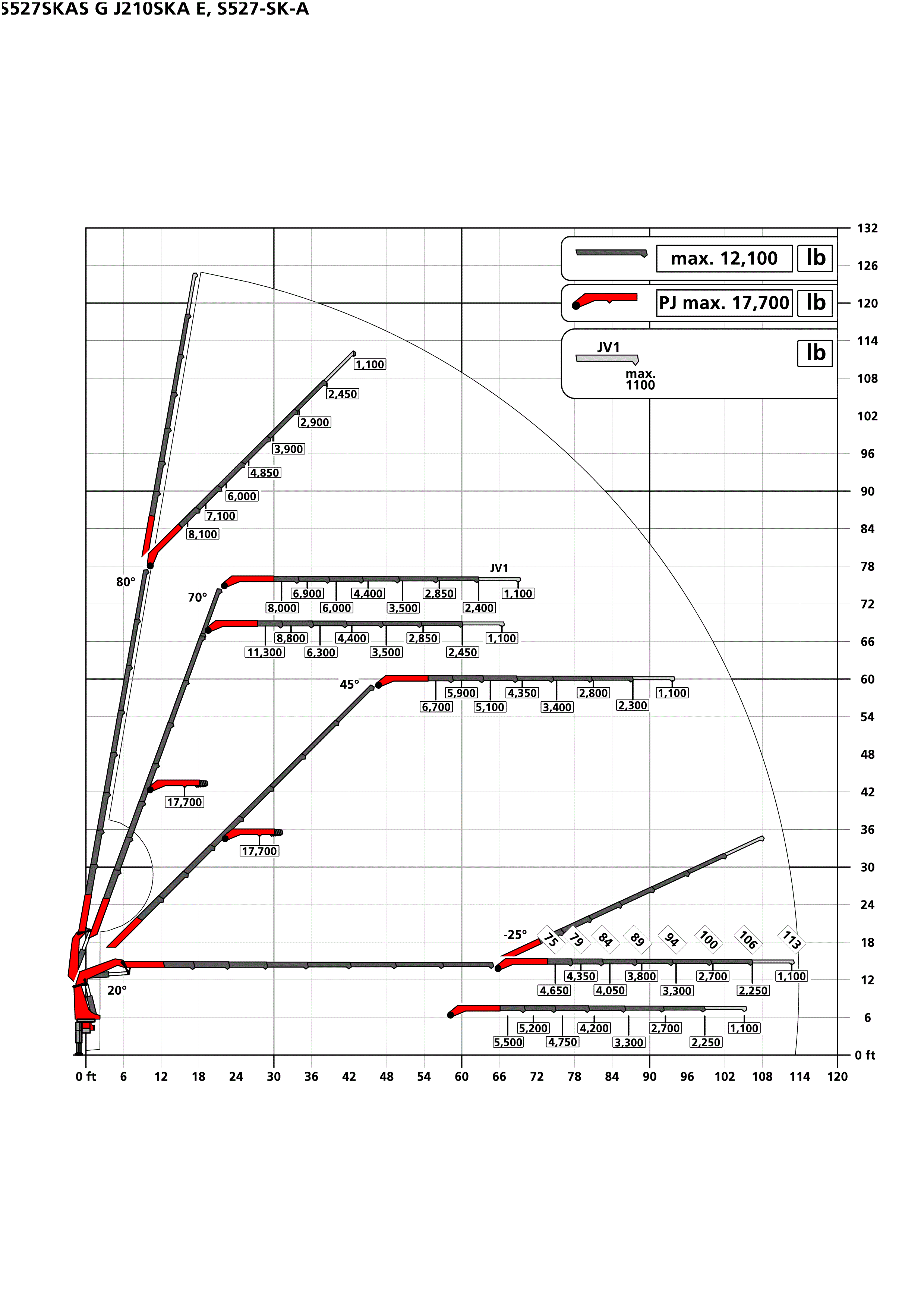

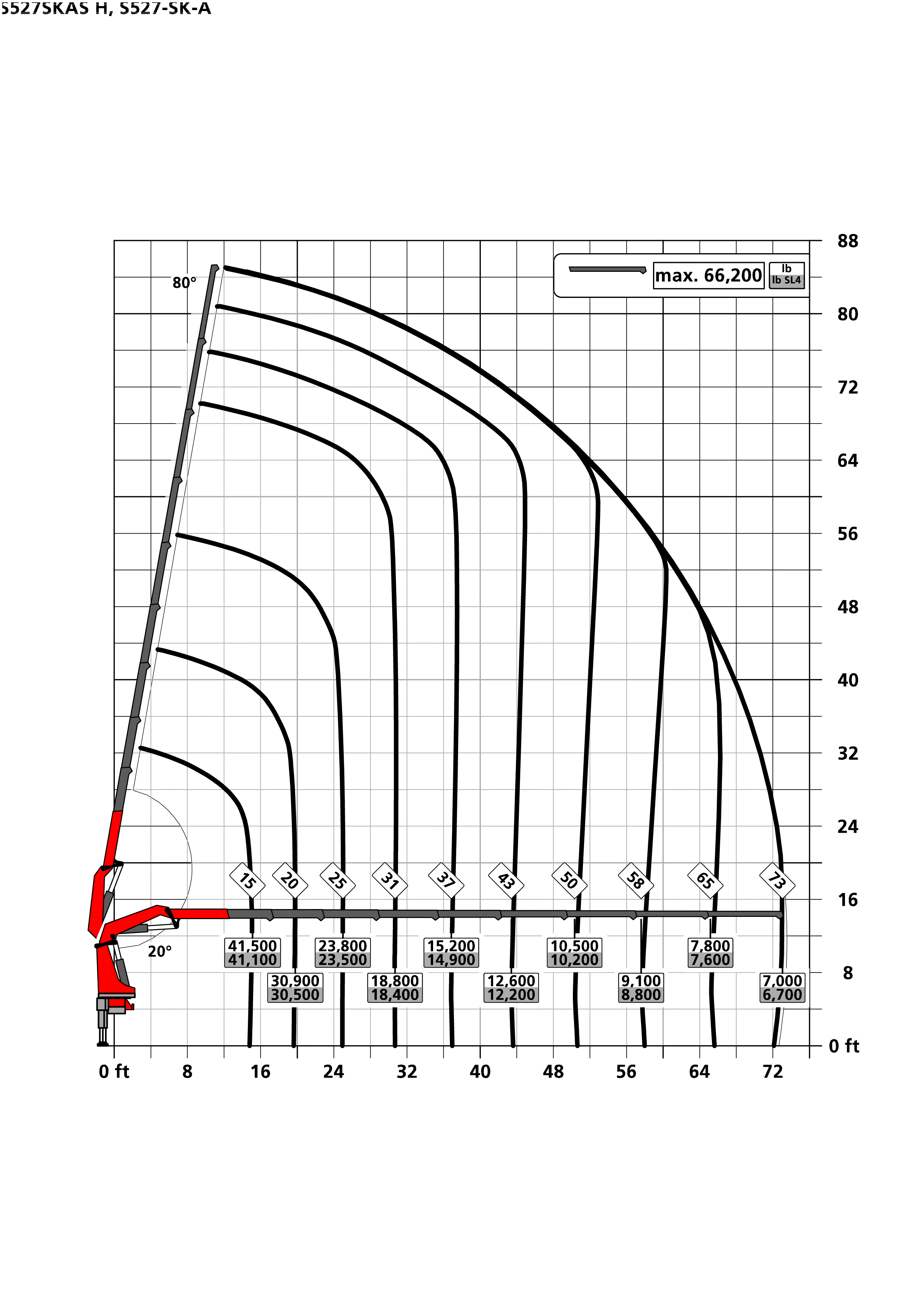

Diagrams
Diagrams
Technical Specifications
DATOS TÉCNICOS EN SISTEMA MÉTRICO
- Momento máximo de elevación
- 95 mt
- Capacidad máxima de carga
- 30,000 kg
- Alcance hidráulico máximo
- 22.4 m
- Ángulo de giro
- ∞
- Par de giro neto con 1 reductor de giro
- 0 mt
- Par de giro neto con 2 reductores de giro
- 9.1 mt
- Abertura de los estabilizadores
- 8.8 m
- Espacio para montaje (std)
- 1.72 m
- Anchura grúa plegada
- 2.55 m
- Presión de trabajo
- 385 bar
- Caudal recomendado
- 2 x 100 - 130 l/min
- Peso propio (std)
- 7,480 kg
Capacidad EN SISTEMA MÉTRICO
|
Altura de grúa (mm) |
Peso en versión estándar (kg) |
Ancho de grúa (mm) |
Ancho de instalación (mm) |
Par de elevación máximo (mt) |
Alcance máximo (m) |
Presión de trabajo (MPa) |
Ángulo de giro (°) |
Caudal recomendado (l/min) |
Par de giro neto (mt) |
|
|---|---|---|---|---|---|---|---|---|---|---|
| B | 2,530 mm | 7,483 kg | 2,550 mm | 1,720 mm | 92.9 mt | 9 m | 38.5 Mpa | ∞ | 2x 100-130 | 9.1 |
| C | 2,530 mm | 7,817 kg | 2,550 mm | 1,720 mm | 90.6 mt | 10.9 m | 38.5 Mpa | 2x 100-130 | ∞ | 9.1 |
| E | 2,530 mm | 8,440 kg | 2,550 mm | 1,815 mm | 88.7 mt | 15.2 m | 38.5 Mpa | ∞ | 2x 100-130 | 9.1 |
| F | 2,530 mm | 8,735 kg | 2,550 mm | 1,815 mm | 87.8 mt | 17.5 m | 38.5 Mpa | ∞ | 2x 100-130 | 2.5 |
| G | 2,530 mm | 8,983 kg | 2,550 mm | 1,900 mm | 87.2 mt | 19.9 m | 38.5 Mpa | 9.1 | 2x 100-130 | ∞ |
| H | 2,530 mm | 9,208 kg | 2,550 mm | 1,900 mm | 84.5 mt | 22.4 m | 38.5 Mpa | ∞ | 2x 100-130 | 9.1 |
P-Profile: resistente, ligera y precisa
P-Profile boom design increases torsional strength while keeping weight low. The multi-edge shape reduces boom deflection, allowing faster and more precise movements, even at long reach. Self-lubricating materials eliminate the need for regular greasing, keeping the crane clean, reducing maintenance effort, and supporting smooth operation with high stability up to the boom tip.
HPSC – Estabilidad inteligente, más alcance
El sistema de control de estabilidad de alto rendimiento o High Performance Stability Control (HPSC) calcula continuamente la estabilidad de la grúa en función de la posición real de los estabilizadores. El sistema ajusta automáticamente el rango de trabajo permitido en función de la configuración, lo que maximiza la capacidad de elevación, incluso cuando el espacio es limitado. Así se aumenta la seguridad, se amplía el alcance útil y se proporciona al operador una orientación clara y fiable durante el funcionamiento de la grúa.
POWER LINK PLUS: máxima flexibilidad
El sistema de articulación inversa Power Link Plus permite que la pluma articulada se incline hasta 15° por encima de la horizontal. Esta mayor flexibilidad permite elevar cargas de forma segura y eficiente en espacios reducidos y alrededor de obstáculos. Al mismo tiempo, la grúa se pliega de forma compacta dentro del camión, dentro de los límites de altura legales, lo que permite movimientos suaves, una gran precisión y un rendimiento fiable en aplicaciones exigentes.
Flow Sharing: uso multifuncional fluido
El sistema Flow Sharing distribuye el aceite hidráulico de manera inteligente entre las distintas funciones de la grúa. Los movimientos siguen siendo suaves y controlados, incluso durante operaciones complejas, sin que ninguna función se detenga de forma inesperada. Así se mejora la precisión, se reduce la oscilación y se consigue un trabajo más rápido y eficiente con un mejor control general.
Sistema de extensión de bajo mantenimiento
El sistema de extensión de bajo mantenimiento elimina la necesidad de engrasar con regularidad gracias al uso de elementos deslizantes sintéticos autolubricantes y un revestimiento resistente a la corrosión. De este modo, se mantiene la pluma limpia, se reduce el esfuerzo de mantenimiento y se evita la contaminación de las cargas o las áreas de trabajo con lubricante. Los movimientos de extensión más suaves, los menores costes de mantenimiento y la mayor vida útil mejoran la eficiencia general y el valor de reventa.
Rotación ilimitada para una flexibilidad total
Con el giro continuo, la grúa gira sin topes fijos, lo que proporciona un radio de trabajo sin restricciones. La rotación suave y sin holgura mejora la precisión de posicionamiento y reduce los tiempos de ciclo, sobre todo en espacios reducidos. Al eliminar los topes rígidos, se aumenta la seguridad, se reduce el desgaste de los componentes y se prolonga la vida útil, lo que permite un funcionamiento más rápido, flexible y fiable de la grúa en cualquier dirección.
Optional Features
Plumín extensible: mayor alcance y flexibilidad
El plumín extensible aumenta el alcance de trabajo de la grúa, lo que permite elevar cargas a mayores alturas y distancias. Este alcance adicional permite superar obstáculos, mejorar el posicionamiento en espacios reducidos y ofrecer una mayor flexibilidad en obras complejas. Gracias al control preciso y al rendimiento estable, se pueden manipular con eficiencia cargas que, de otro modo, estarían fuera de alcance, lo que amplía las aplicaciones útiles de la grúa.
Asistente de nivelación: configuración más rápida de la grúa
El asistente de nivelación nivela el vehículo de forma rápida y precisa durante la instalación de la grúa. Con una sola palanca, los estabilizadores se desplazan de manera semiautomática hasta alcanzar la nivelación óptima. De este modo, se reduce el tiempo de instalación hasta en un 80 %, se mejora la estabilidad y se garantiza el posicionamiento correcto de la grúa para cada trabajo. Su sencillo funcionamiento y su nivelación precisa aumentan la seguridad, la eficiencia y la comodidad del operario en cada lugar de trabajo.
Precisión de elevación simplificada
El sistema Smart Control de control de la punta de la pluma permite mover la punta de la grúa en cualquier dirección (vertical, horizontal o diagonal) con una sola palanca. El sistema coordina automáticamente todos los movimientos de la pluma en segundo plano, lo que reduce el esfuerzo del operador y el tiempo de formación. Así, se consigue una manipulación de la carga más rápida y precisa, se mejora la seguridad y se facilitan las tareas de elevación complejas, incluso en condiciones de trabajo difíciles o exigentes.
P-Fold: configuración de grúa con una sola palanca
P-Fold automatiza el plegado y desplegado de la grúa mediante una única palanca de control. El sistema coordina todos los movimientos de la pluma y el plumín. También puede gestionar el cabrestante automáticamente. Así, se reduce significativamente el tiempo de montaje y desmontaje, se evitan daños durante el plegado y se guía a los operadores de forma segura a lo largo del proceso, lo que hace que la manipulación de la grúa sea más rápida, sencilla y fiable, incluso para los usuarios menos experimentados.
DPS: potencia flexible para uso con pluma voladiza
El sistema Dual Power System (DPS) ajusta la potencia y la velocidad de la grúa al trabajar con un plumín. Los distintos modos de potencia permiten adaptar el rendimiento a la tarea, equilibrando la capacidad de elevación y la velocidad de movimiento. Así se mejora la eficiencia, se protegen los componentes contra sobrecargas y se proporciona al operador un mejor control durante las aplicaciones con plumín, especialmente en condiciones de trabajo exigentes o con espacio limitado.
Memory Position: repetición más rápida de levantamientos
La función Memory Position almacena hasta cuatro posiciones de la grúa para poder volver a alcanzarlas fácilmente de forma semiautomática. Esto simplifica las tareas de elevación repetitivas y reduce los ajustes manuales. El posicionamiento preciso ahorra tiempo, aumenta el número de elevaciones por día y reduce el riesgo de daños en la grúa o la carga. Se reduce la carga de trabajo del operador, se acorta el tiempo de formación y se mejora la seguridad durante el uso diario.
HPSC-Plus FSTAB: control de fuerza más inteligente
El sistema HPSC-Plus FSTAB supervisa en tiempo real las fuerzas estabilizadoras para optimizar el rendimiento de la grúa con cargas elevadas. Así se consigue una elevación más segura y eficiente cuando se trabaja cerca de la columna de la grúa o en espacios reducidos. La respuesta automática ante los límites de estabilidad o las sobrecargas aumenta la seguridad y maximiza la capacidad de elevación útil.
AOS – Cargas estables, elevación más segura
El sistema Active Oscillation Suppression (AOS) reduce las vibraciones de la pluma y el balanceo de la carga durante y después de los movimientos de la grúa. La compensación activa de oscilaciones detiene la pluma de forma rápida y controlada. Así se mejora la precisión, se protege la carga y el entorno y se permite un funcionamiento más rápido y seguro. Al reducir la tensión en la estructura de la grúa, también se prolonga su vida útil y aumenta su valor a largo plazo.
Lane Lock: proteger las zonas peligrosas
El sistema Lane Lock impide que la grúa gire involuntariamente hacia zonas peligrosas, como carriles de tráfico o zonas restringidas. Mediante el mando a distancia, se puede bloquear un rango de giro definido hacia la izquierda o hacia la derecha del vehículo. Esto reduce el riesgo de accidentes, mejora la seguridad en el lugar de trabajo y permite al operador trabajar con mayor confianza cerca de zonas peligrosas.
Slewing Lock: límites de seguridad personalizados
El sistema Slewing Lock permite definir ángulos de giro para proteger áreas restringidas o peligrosas. Dos puntos límite se pueden configurar fácilmente mediante el control remoto por radio, independientemente de la posición del vehículo. De este modo, se consigue un control preciso, se evitan movimientos no deseados y se aumenta la seguridad al trabajar cerca de edificios, tráfico o infraestructuras sensibles.
RTC – Control automático de tensión de cuerda
El sistema Rope Tension Control (RTC) mantiene automáticamente la tensión correcta del cable durante el funcionamiento de la grúa. Dicho sistema evita que el cable se afloje y que la carga se desplace de forma repentina, ya que ajusta el movimiento del cabrestante en tiempo real. De este modo, se protegen tanto el cable como el cabrestante, se reduce el desgaste, se mejora la seguridad en la elevación y se garantiza una manipulación de la carga más suave y controlada, especialmente durante la instalación, el plegado y las tareas de elevación complejas.
SRC – Movimiento sincronizado de cuerda
El sistema Synchronized Rope Control (SRC) coordina automáticamente el movimiento del cabrestante con los movimientos de la pluma. La cuerda se enrolla o desenrolla a la velocidad adecuada conforme la grúa se desplaza, lo que mantiene estable la posición del gancho. Así se reduce la carga de trabajo del operador, se evitan movimientos indeseados de la carga, se mejora la precisión y se aumenta la seguridad durante la elevación, el descenso y el posicionamiento, especialmente cuando se trabaja en altura o con un largo alcance.
WEIGH: la grúa como balanza
La función WEIGH permite pesar las cargas directamente con la grúa después de una operación de tarado (puesta a cero). El peso actual se muestra en el mando a distancia y existe la opción de almacenar y sumar las mediciones recientes. Así se facilita la manipulación precisa de las cargas, se mejora la eficiencia del flujo de trabajo y se puede verificar los pesos en cualquier momento durante la operación.
