重型起重機
PK 580 TEC
PK 580 TEC

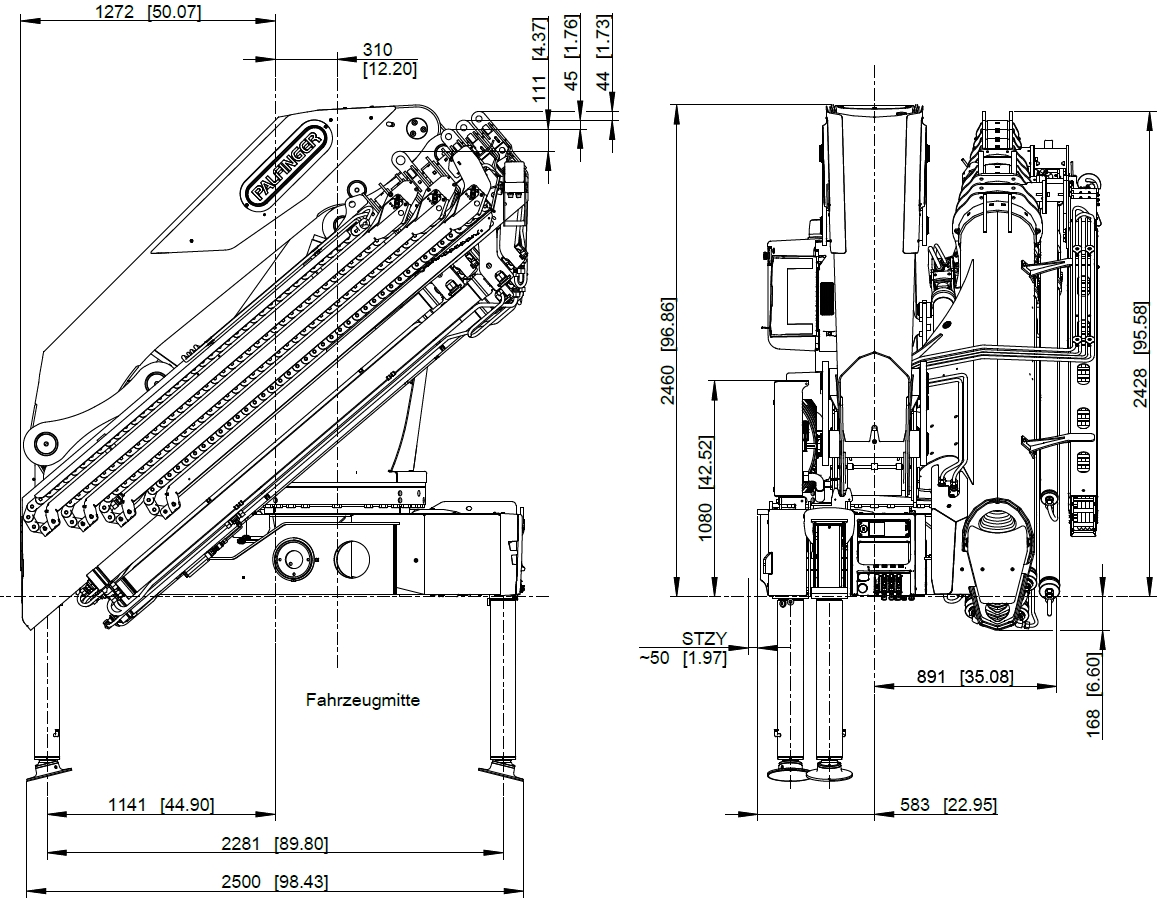

圖紙
.JPG)
技術規格
科技數據
- 最大起重力矩
- 55.5 mt
- 最大起重量
- 20,000 kg
- 最大液壓伸距
- 21.2 m
- 回轉角度
- ∞
- 2檔回轉扭矩
- 5.9 mt
- 支腿跨距（標準）
- 7.8m
- 安裝空間要求（標準）
- 1.43 m
- 折疊寬度
- 2.55 m
- 最大工作壓力
- 385 bar
- 泵流量
- 90 - 120 l/min
- 自重（標準）
- 4,670 kg
本手冊中的起重機只是配備了部分設備，不能把它視爲標準產品。
根據不同的國家法規/政策，尺寸會有變化。請留意技術變更，錯誤或翻譯出入等問題。

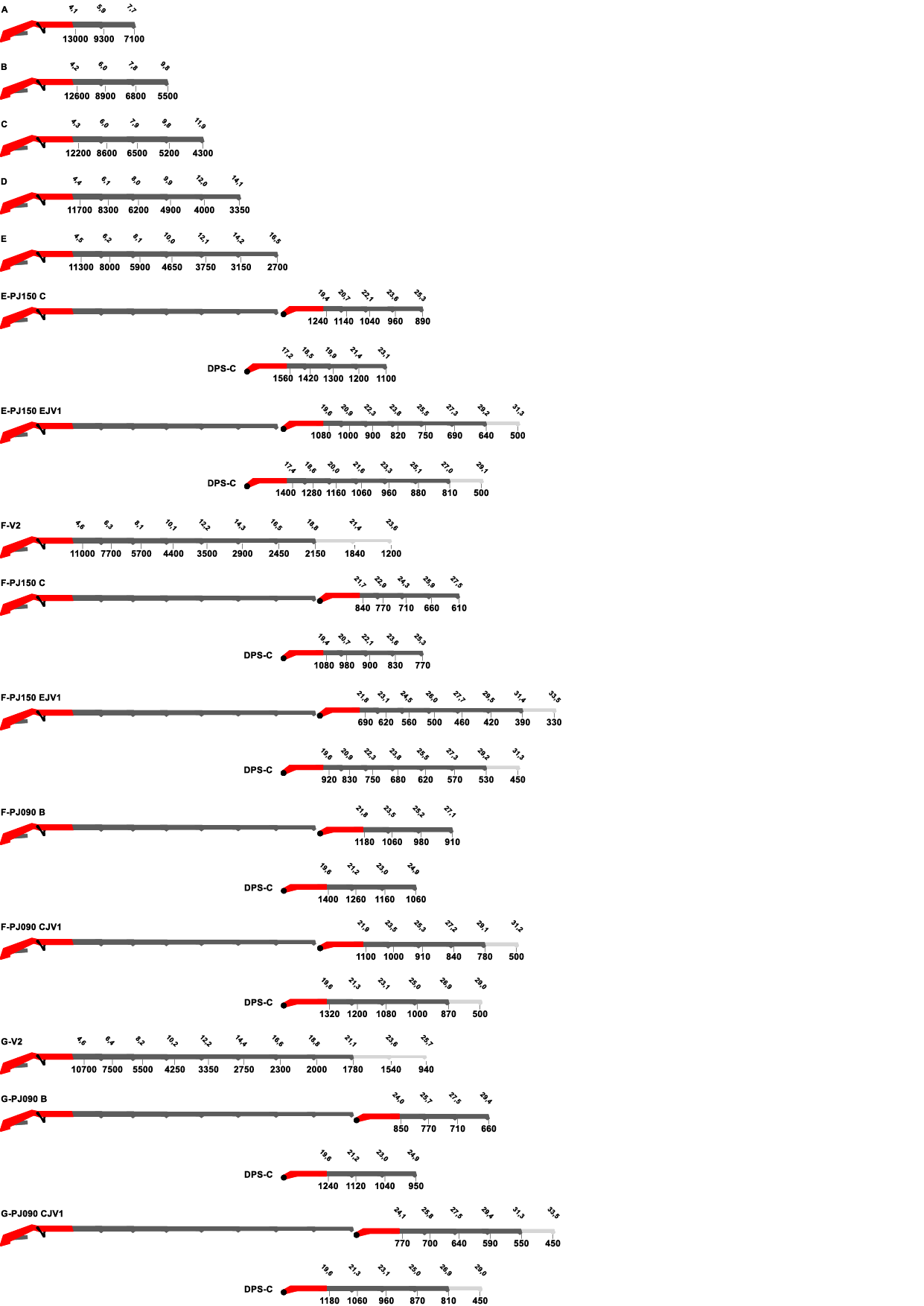

起重能力
|
起重機高度 (mm) |
起重機重量 (kg) |
起重機寬度 (mm) |
安裝寬度 (mm) |
起重力矩 (mt) |
作業半徑 (m) |
壓力 (MPa) |
泵流量 (l/min) |
回轉角度 (°) |
回轉扭矩 (mt) |
|
|---|---|---|---|---|---|---|---|---|---|---|
| 2,460 mm | 4,670 kg | 2,550 mm | 1,440 mm | 54.7 mt | 7.9 m | 38.5 Mpa | 90-120 | ∞ | 5.9 | |
| 2,460 mm | 4,950 kg | 2,550 mm | 1,440 mm | 53.1 mt | 9.9 m | 38.5 Mpa | 90-120 | ∞ | 5.9 | |
| 2,460 mm | 5,200 kg | 2,550 mm | 1,440 mm | 52.3 mt | 12 m | 38.5 Mpa | 90-120 | ∞ | 5.9 | |
| 2,460 mm | 5,470 kg | 2,550 mm | 1,440 mm | 51.5 mt | 14.3 m | 38.5 Mpa | 90-120 | ∞ | 5.9 | |
| 2,460 mm | 5,720 kg | 2,550 mm | 1,525 mm | 50.7 mt | 16.6 m | 38.5 Mpa | 90-120 | ∞ | 5.9 | |
| 2,460 mm | 5,950 kg | 2,550 mm | 1,525 mm | 50.1 mt | 18.9 m | 38.5 Mpa | 90-120 | ∞ | 5.9 | |
| 2,460 mm | 6,100 kg | 2,550 mm | 1,525 mm | 49.6 mt | 21.2 m | 38.5 Mpa | 90-120 | ∞ | 5.9 |
本手冊中的起重機只是配備了部分設備，不能把它視爲標準產品。
根據不同的國家法規/政策，尺寸會有變化。請留意技術變更，錯誤或翻譯出入等問題。
P-Profile — 堅固、輕量、精準
P-Profile boom design increases torsional strength while keeping weight low. The multi-edge shape reduces boom deflection, allowing faster and more precise movements, even at long reach. Self-lubricating materials eliminate the need for regular greasing, keeping the crane clean, reducing maintenance effort, and supporting smooth operation with high stability up to the boom tip.
HPSC — 智慧穩定系統，提高作業範圍
高性能穩定性控制 (HPSC) 會根據支腿的實際位置持續計算起重機的穩定性。該系統可根據每種安裝情況自動調整允許的作業範圍，即使在空間有限的情況下也能最大化起重能力。這可提高安全性、作業範圍，並在起重機操作期間為操作員提供清晰可靠的引導。
POWER LINK PLUS – 最大的靈活性
Power Link Plus 反向連桿系統可讓鉸接式吊臂的向上傾角高達水平線上 15°。這個設計靈活度高，可讓狹窄空間和障礙物周圍進行起重作業時更安全、有效率。同時，起重機能在貨斗上緊湊收折，除了能夠符合法定高度限制，還可在條件嚴苛的起重作業過程中維持動作流暢、高精確度，而且性能可靠。
油流共享 — 多功能同時流暢運作
「油流共享」功能可同時在多種起重機功能上用智慧方式分配液壓油。即使在複雜操作期間，動作仍保持平滑和受控，沒有任何功能會意外中止。這可提高精確度、減少擺動，並使工作更快速、更有效率，整體控制更佳。
低維護伸縮系統
低維護的伸縮系統透過使用自潤滑合成滑動元件及防腐蝕塗層，免除定期潤滑的需求。這樣可以保持動臂清潔，減少售後服務工作量，並防止潤滑劑污染荷重或工作區域。更順暢的伸縮運動、更低的維護成本和更長的使用壽命提高了整體效率和轉售價值。
無限回轉，盡享全方位靈活性
「無限回轉」設計讓起重機迴轉時不會撞上邊界，作業半徑不受限。平滑、無間隙的迴轉能提高定位精度並縮短週期時間，特別是在狹小空間內。取消硬限位可提高安全性，減少零件磨損，延長使用壽命，讓起重機在任何方向上作業時都能更快、更靈活、更可靠。
選配功能
飛臂 – 作業範圍更大、用途更多元
飛臂可以擴展起重機的作業範圍，從而在更高的高度和更遠的距離進行吊裝。額外的伸展範圍能夠克服障礙物、在狹小空間中改善定位，並在條件苛刻的工地上靈活作業。精確控制和穩定性能支援有效處理原本無法觸及的荷重，擴展起重機的應用範圍。
水平調整輔助 – 更快速的起重機設定
在起重機前置作業過程中，「水平調整輔助」能快速且精確地讓車身維持水平。只須操作單一控制桿，支腿就會半自動移動，直到達成水平。此舉可將前置作業時間縮短最多 80%，提升穩定性，並確保作業前起重機的正確定位。簡單的操作和精確的水平調整，提高了每個工作場所的安全性、效率和操作者的舒適度。
輕鬆實現精準起重
智慧型吊臂末端控制系統讓操作員只須拉動單一控制桿，即可完成垂直、水平或斜角移動吊臂末端的任務。系統會在背景中自動協調所有吊臂移動，為操作員節省心力，也省去人員的訓練時間。這可實現更快速、更精確的荷重處理，提高安全性，並使複雜的起重任務更輕鬆，即使在狹窄或嚴苛的工作條件下也能輕鬆完成。
P-Fold 系統 — 單一控制桿設置起重機
P-Fold 系統能夠自動化起重機的摺疊與展開，只須拉動單一控制桿。該系統能協調所有吊臂和飛臂的動作。它還可以自動管理絞盤。這大幅縮短了設置與存放時間，防止摺疊時損壞，並引導操作員安全完成整個過程——使起重機操作更快速、更簡單且更可靠，即使是經驗較少的使用者也能使用。
DPS – 飛臂專用的輔助動力
雙動力系統 (DPS) 在使用飛臂作業時能夠調整起重機的動力和速度。可用的動力模式可讓性能與任務相匹配，平衡起重能力與移動速度。這可提高效率、保護組件免於過載，並讓人員在嚴苛或空間受限的工作條件下操作飛臂時，控制能力更佳。
記憶位置 — 重複升降作業更快速
「收折輔助」功能可自動引導起重機到正確的迴轉位置以進行收折。這可省去手動尋找正確位置的動作，縮短前置作業時間，並避免因錯誤收折而造成損壞。此功能可提高復位速度，減少所需操作。
HPSC-Plus FSTAB – 更智慧的力量控制
HPSC-Plus FSTAB 即時監控支腿受力，以最佳化高荷重下的起重機性能。這樣可以在靠近起重機柱或狹窄空間工作時，提高升降作業的安全性以及效率。這個系統能自動對穩定性或荷重限制做出反應，除提高安全性，還能最大化起重能力。
AOS — 穩定負載，更安全的起重
主動式擺盪抑制 (AOS) 可減少吊臂在起重機移動期間和移動後的振動和荷重擺動。主動式擺盪抑制能使吊桿快速且受控地移動至定位。這可提高精確度、保護荷重和周圍環境，並使操作更快速、更有信心。減輕起重機結構的壓力也能延長使用壽命，並提高長期價值。
車道鎖定－防護危險區域
透過「迴轉鎖定」，你可以自訂迴轉角度，避免誤入限制或危險區域。無論車輛處於何種位置，都可以透過無線遙控器輕鬆設定兩個限位點。這能提供精確的控制，防止不必要的移動，並在靠近建築物、交通或敏感基礎設施時提升安全性。
迴轉鎖定 — 自訂安全限制
透過「迴轉鎖定」，你可以自訂迴轉角度，避免誤入限制或危險區域。無論車輛處於何種位置，都可以透過無線遙控器輕鬆設定兩個限位點。這能提供精確的控制，防止不必要的移動，並在靠近建築物、交通或敏感基礎設施時提升安全性。
RTC – 自動繩索張力控制
鋼索張力控制（RTC）在起重機操作期間會自動維持正確的鋼索張力。系統透過實時調整絞盤的移動，防止鋼索鬆弛和突然的荷重變化。這能保護鋼索與絞盤，減少磨損，提升起重安全性，並確保垂直承載更順暢且受控——尤其是在設置、收折及複雜起重任務時。
SRC - 同步繩索運動
同步鋼索控制（SRC）能自動協調鋼索絞盤的移動與吊臂動作。當吊臂移動時，鋼索會以正確的速度收放，保持鉤子位置穩定。這能減輕操作人員的工作負擔、防止貨物鬆動、提升精度，並在升降和定位時提高安全性——尤其是在高空或長距離作業時。
WEIGH – 利用起重機秤重
WEIGH 功能讓你可以直接使用起重機歸零並稱重荷重。當前重量會顯示在遙控器上，且內建記憶以及加總近期測量值功能。這可以確保起重作業過程的精確性、提高工作流程效率，並有助於在操作過程中隨時驗證重量。
