Standard
MBB PTC 750 L
MBB PTC 750 L
Ladebordwand
Aussenseite
- Aluminium Plattform mit nass lackierter Rückseite
- Alu-Platform exoliert
Hubwerk
- Zylinder mit Faltenbälgen und Schutzrohren
- Alle Stahlbauteile in KTL
- Fahrzeugspezifische Konsolen
- Hubwerk pulverbeschichtet
- Hubwerk micro-verzinkt
- Vorrichtung zur Anbringung einer Kugelkopfkupplung
- Mechanische Abstützung
| Tragkraft | 750 kg |
| Stativrohr | Fahrzeugspezifisch |
| Hubwerkshydraulik | 1x Hubzylinder / 1x Kippzylinder |
| Versatzmaß | -57 mm |
| Lenkerstichmaß/Lenkerlänge | Stativkästensystem |
| Lastschwerpunkt in Längsrichtung | 600 mm |
| Lastschwerpunkt in Querrichtung | Mittig, 50% der Nennlast einseitig |
| Neigungswinkel der Plattform | +90° bis -10° |
| Plattform Typ | Breite (mm) | Höhe (mm) | Eigengewicht | Eigengewicht | |
|---|---|---|---|---|---|
| alu | 2100 | 1450 | - | ab 171 kg |
Die angegebenen Gewichtswerte weisen jeweils die leichteste Version bei der entsprechenden Plattformhöhe aus. Maßangaben unverbindlich. Technische Änderungen, Irrtümer und Übersetzungsfehler vorbehalten.

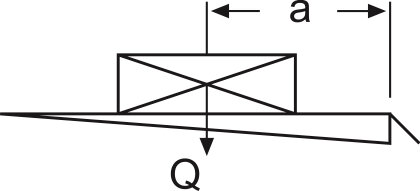

| a (mm) | Q (kg) |
| 600 | 750 |
| 700 | 650 |
| 820 | 550 |
| 1120 | 400 |
| Lenkerlängen (in mm) | 600 |

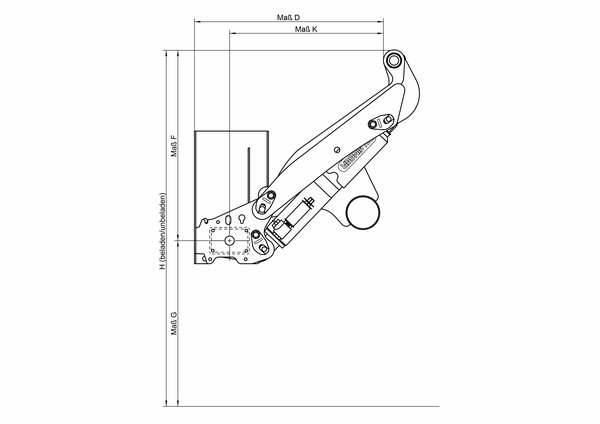

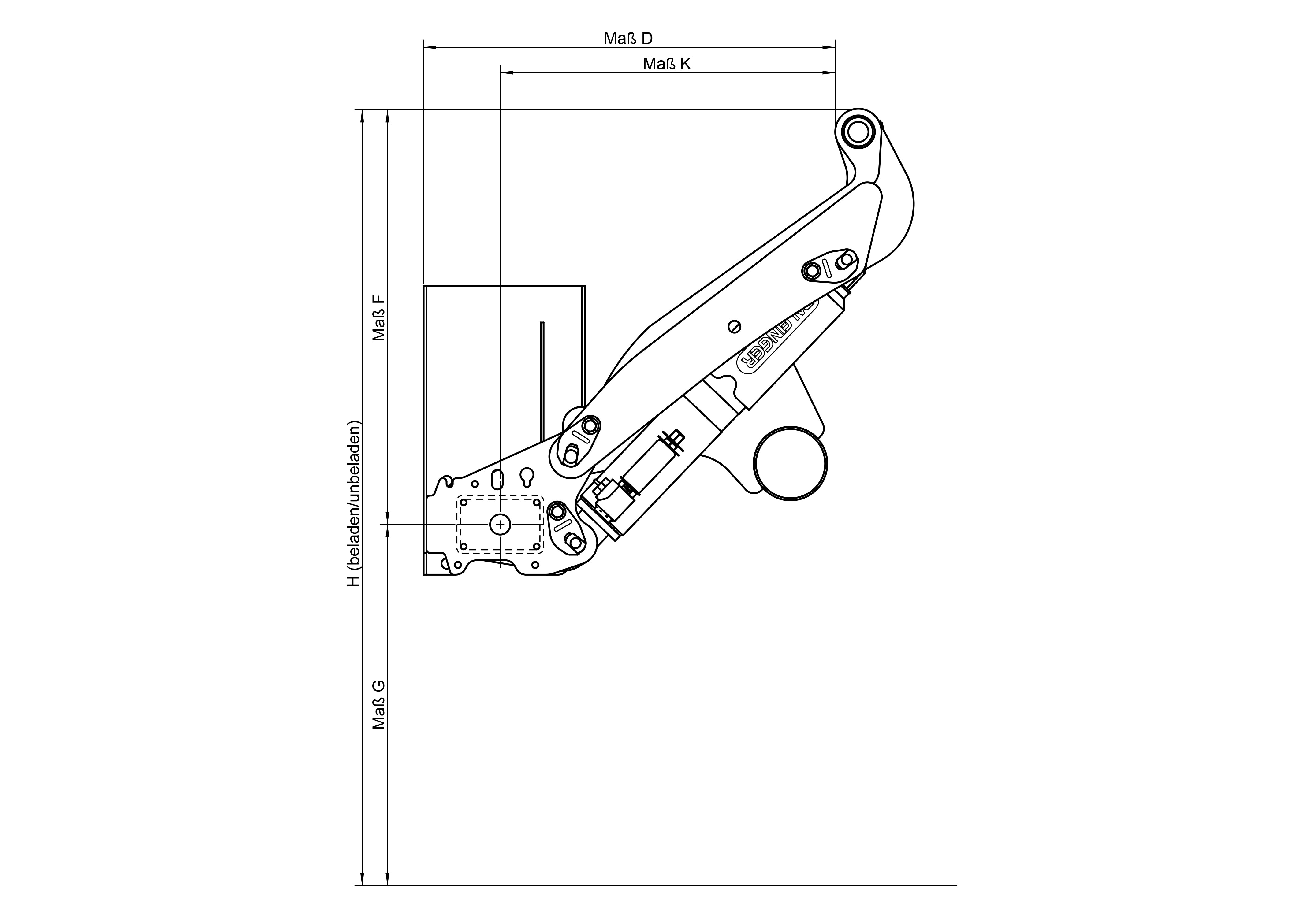

| H (max.) Ladehöhe unbeladen | 1074 |
| H (min.) Ladehöhe beladen | 702 |
| F (max.) Mitte Stativkasten bis Oberkante Ladeboden | 584 |
| K (min.) bei Maß F (max.) | 560 |
| D (min.) Einbaumaß minimal | 567 |
| F (min.) | 397 |
| K (max.) bei Maß F (min.) | 585 |
| D (max.) Einbaumaß maximal | 708 |
| G (max.) unbeladen (Mitte Stativkasten bis Boden) | 490 |
| G (min.) beladen | 305 |
