Standard

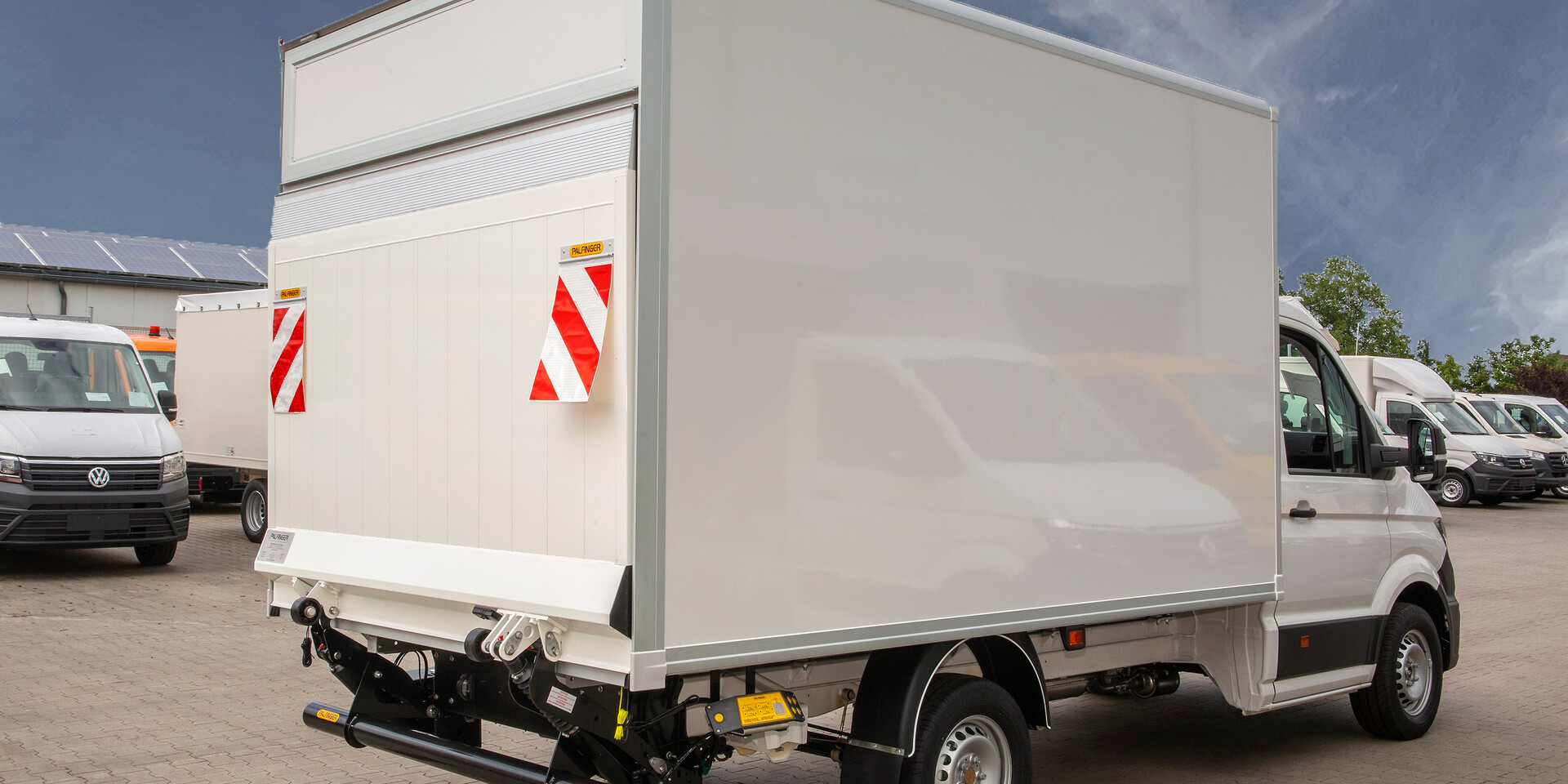

MBB PTC 750 L
Ladebordwand
MBB PTC 750 L
Plattform
- Alu Platform
- Bodenrollen
- Warnflaggen rot/weiß oder schwarz/gelb
- LED-Warnleuchten
- Schutzbügel für Warnleuchten, Paar
- Abrollsicherung
- Mulden
Innenseite
- Alu - rutschhemmende Fläche (Querfräsung)
- Alu rutschhemmende Fläche (doppelte Querfräsung)
- Erhöhte Rutschsicherheit R13 (für Aluminium-Plattformen)
- Kunststoffbeschifchtung (Geräuschreduzierung)
Aussenseite
- Aluminium Plattform mit nass lackierter Rückseite
- Alu-Platform exoliert
Hubwerk
- Zylinder mit Faltenbälgen und Schutzrohren
- Alle Stahlbauteile in KTL
- Fahrzeugspezifische Konsolen
- Hubwerk pulverbeschichtet
- Hubwerk micro-verzinkt
- Vorrichtung zur Anbringung einer Kugelkopfkupplung
- Mechanische Abstützung
Bedienung
- Bedienkasten mit Schutzdeckel und Z-Bügel
- 3+1 Bedienung
- 4-Knopf Bedienpanel, flache Ausführung für Innenmontage
- 4-Knopf Bedienpanel, Kastenform für Außenmontage
- Fußschalter in der Plattform versenkt, überfahrbar
- Handkabelschalter 2 Knopf
- Handkableschalter 3 Knopf
- Slim Control Panel
- Funkfernbedienung RCBT
- Funkfernbedienung Akerström
- Schloßtaste oder Dreheinschalter
Elektrik / Sensorik
- 12V oder 24V
- Fahrerhauseinschaltung mit Anzeigefunktion ODER Schnittstelle ETMA Code A (V-Lifte nur Kabinenkontrollgerät)
- Sensoren b13 (Hubwerk) und b15L (Plattform)
- Steckbarer Sensor b15S Plattform (statt Sensor b15L)
- Sensor b15L Hubwerk (statt Sensor b13) = "2x b15"
- Entwicklung eines kundenspezifischen Programmes für MBB Control
- ETMA Code A + B
- Kofferbeleuchtung
Sonstige Optionen und Zubehör
- Dichtsystem L
| Tragkraft | 750 kg |
| Hubwerkshydraulik | 1 x Hubzylinder / 1 x Kippzylinder |
| Lastschwerpunkt in Längsrichtung | 600 mm |
| Lastschwerpunkt in Querrichtung | Mittig, 50% der Nennlast einseitig |
| Neigungswinkel der Plattform | +90° bis -10° |
| Plattform Typ | Breite (mm) | Höhe (mm) | Eigengewicht | Eigengewicht | |
|---|---|---|---|---|---|
| alu | 2100 | 1450 | - | ab 171 kg |
Die angegebenen Gewichtswerte weisen jeweils die leichteste Version bei der entsprechenden Plattformhöhe aus. Maßangaben unverbindlich. Technische Änderungen, Irrtümer und Übersetzungsfehler vorbehalten.
| a (mm) | Q (kg) |
| 600 | 750 |
| 700 | 650 |
| 820 | 550 |
| 1120 | 400 |
| Lenkerlängen (in mm) | 600 |
| H (max.) Ladehöhe unbeladen | 1060 |
| H (min.) Ladehöhe beladen | 687 |
| F (max.) Mitte Stativkasten bis Oberkante Ladeboden | 570 |
| K (min.) bei Maß F (max.) | 467 |
| D (min.) Einbaumaß minimal | 567 |
| F (min.) | 427 |
| K (max.) bei Maß F (min.) | 585 |
| D (max.) Einbaumaß maximal | 693 |
| G (max.) unbeladen (Mitte Stativkasten bis Boden) | 490 |
| G (min.) beladen | 260 |
