⩾ 32t

HP 24 A

POWER

alt text
alt text
alt text
alt text
alt text
alt text
alt text
Especificações principais
Capacidade máx. de carga
24 t
Comprimento da unidade
4850 - 6650 mm
Comprimento do contentor
3750 - 8000 mm

CARACTERÍSTICAS

A energia foi concebida e produzida com a mais recente tecnologia e é o resultado de mais de 40 anos de experiência no mercado. Como este modelo raramente pode ser empurrado até aos seus limites, a longevidade é garantida. Com o seu braço articulado, a Power A proporciona a menor carga possível, bem como a distribuição adequada do peso para camiões com contentores tanto curtos como longos.

Pedir um orçamento

Concordo que a PALFINGER pode processar e armazenar os meus dados submetidos acima e encaminhá-los para o parceiro de vendas e serviço responsável para responder ao meu pedido.

Concordo que a PALFINGER possa armazenar os meus dados para além deste pedido de informação e enviar-me mais informações, destaques e ofertas para fins de marketing através de newsletter.

Pedir um orçamento

Concordo que a PALFINGER pode processar e armazenar os meus dados submetidos acima e encaminhá-los para o parceiro de vendas e serviço responsável para responder ao meu pedido.

Concordo que a PALFINGER possa armazenar os meus dados para além deste pedido de informação e enviar-me mais informações, destaques e ofertas para fins de marketing através de newsletter.

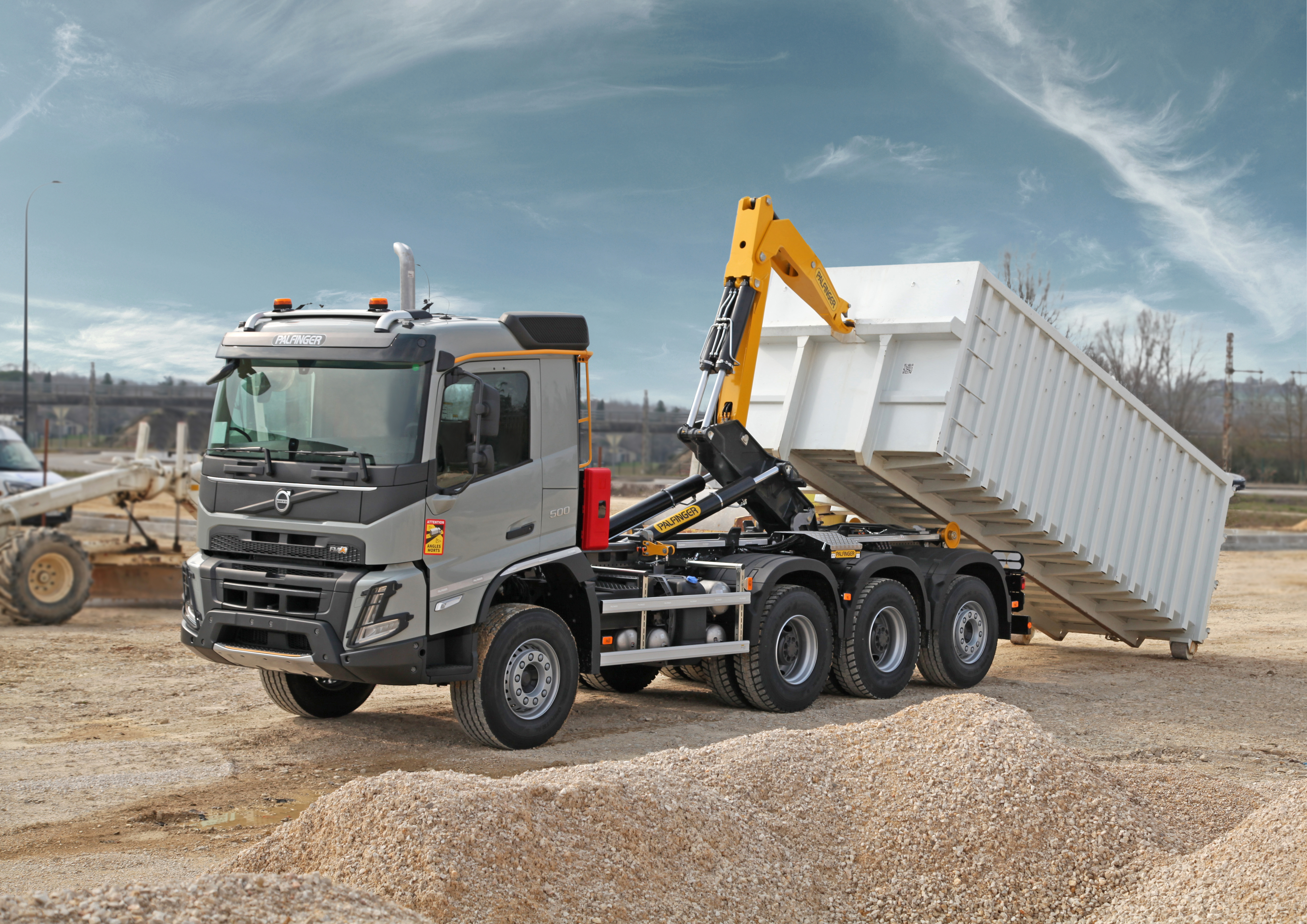

Design para aplicações exigentes

Os braços de carga POWER oferecem força e fiabilidade excecionais para os trabalhos mais exigentes. O design rotativo inteligente garante movimentos suaves e controlados, bem como potência de elevação total em qualquer altura. Construídos para condições adversas, podem libertar contentores presos com facilidade e manter as operações a funcionar sem interrupções.

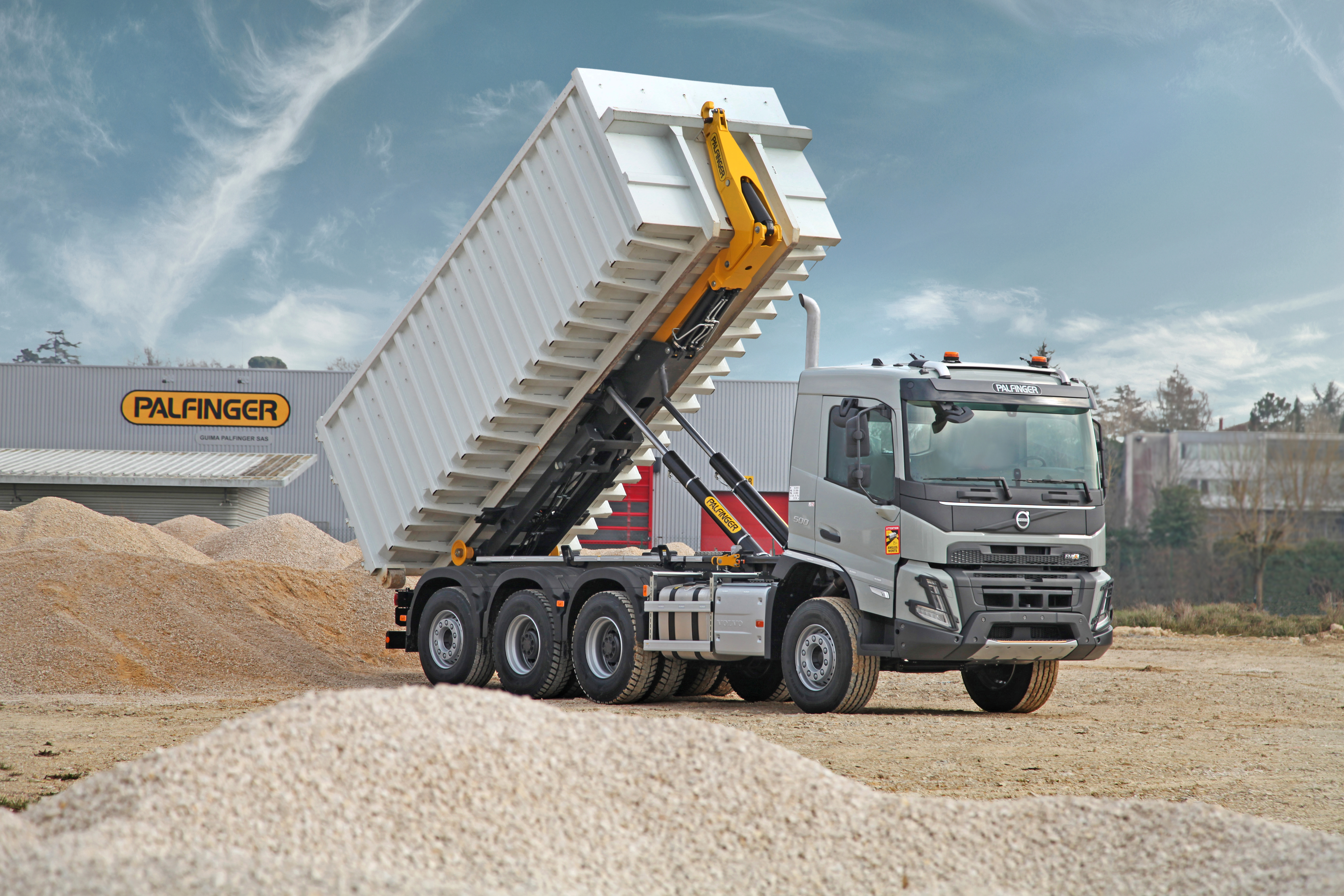

Potência que nunca se desvanece

Os braços de carga da gama Power oferecem força excecional para tarefas de elevação exigentes, incluindo a recuperação de contentores de valas. O design avançado mantém a capacidade de elevação total em qualquer altura da estrutura, evitando perda de desempenho em posições difíceis. O movimento rotativo garante uma operação mais suave, reduzindo o desgaste de componentes e aumentando a durabilidade geral.

Concebidas para ambientes adversos, as unidades Power proporcionam desempenho fiável em locais de construção e agricultura, onde a lama, o gelo ou os terrenos irregulares podem causar o encravamento de contentores. A forte força de tração permite uma extração fiável e uma operação estável, mesmo em condições extremas. Quando é necessária força e durabilidade máximas, a gama Power é a escolha definitiva.
alt text

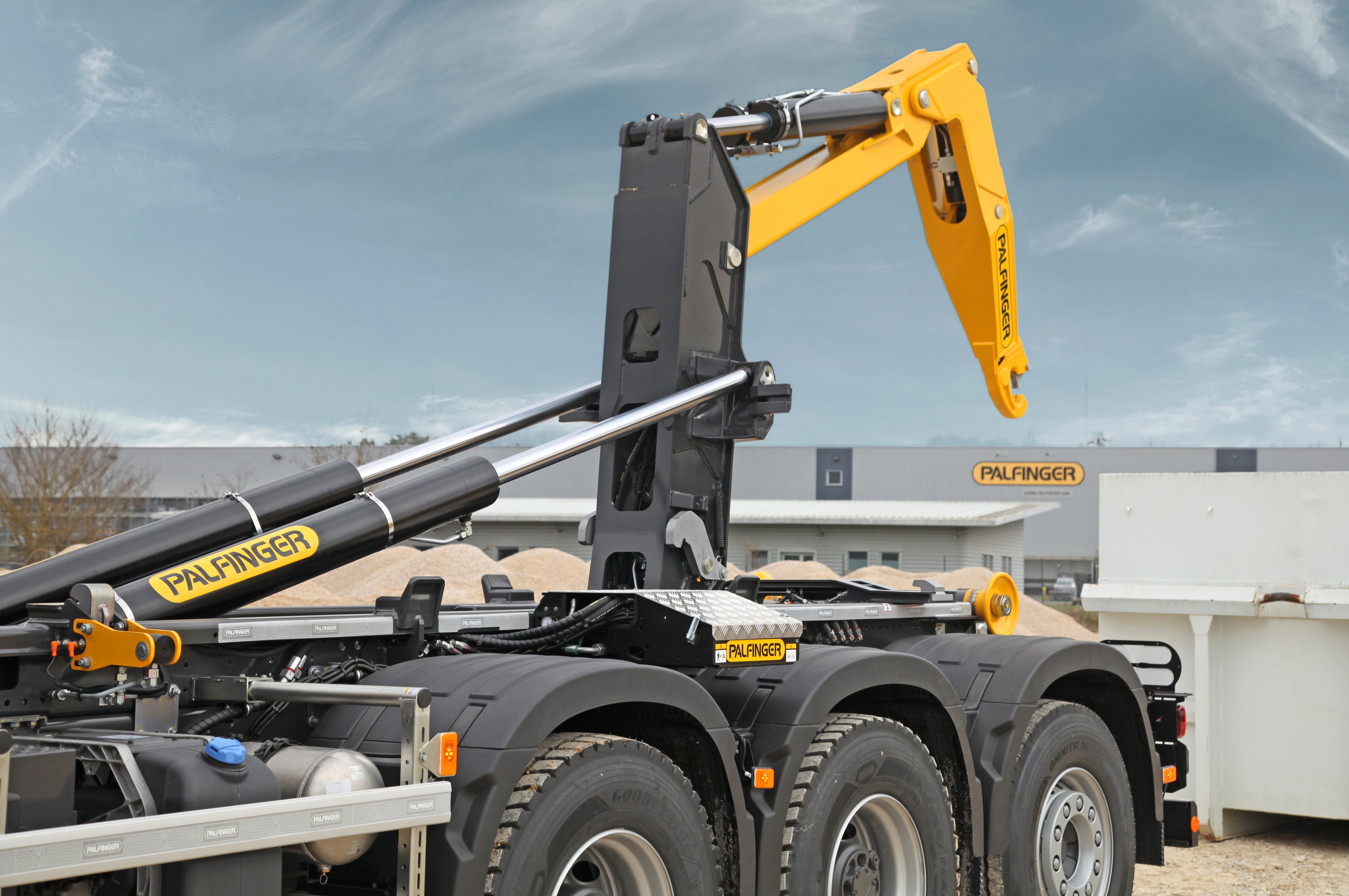

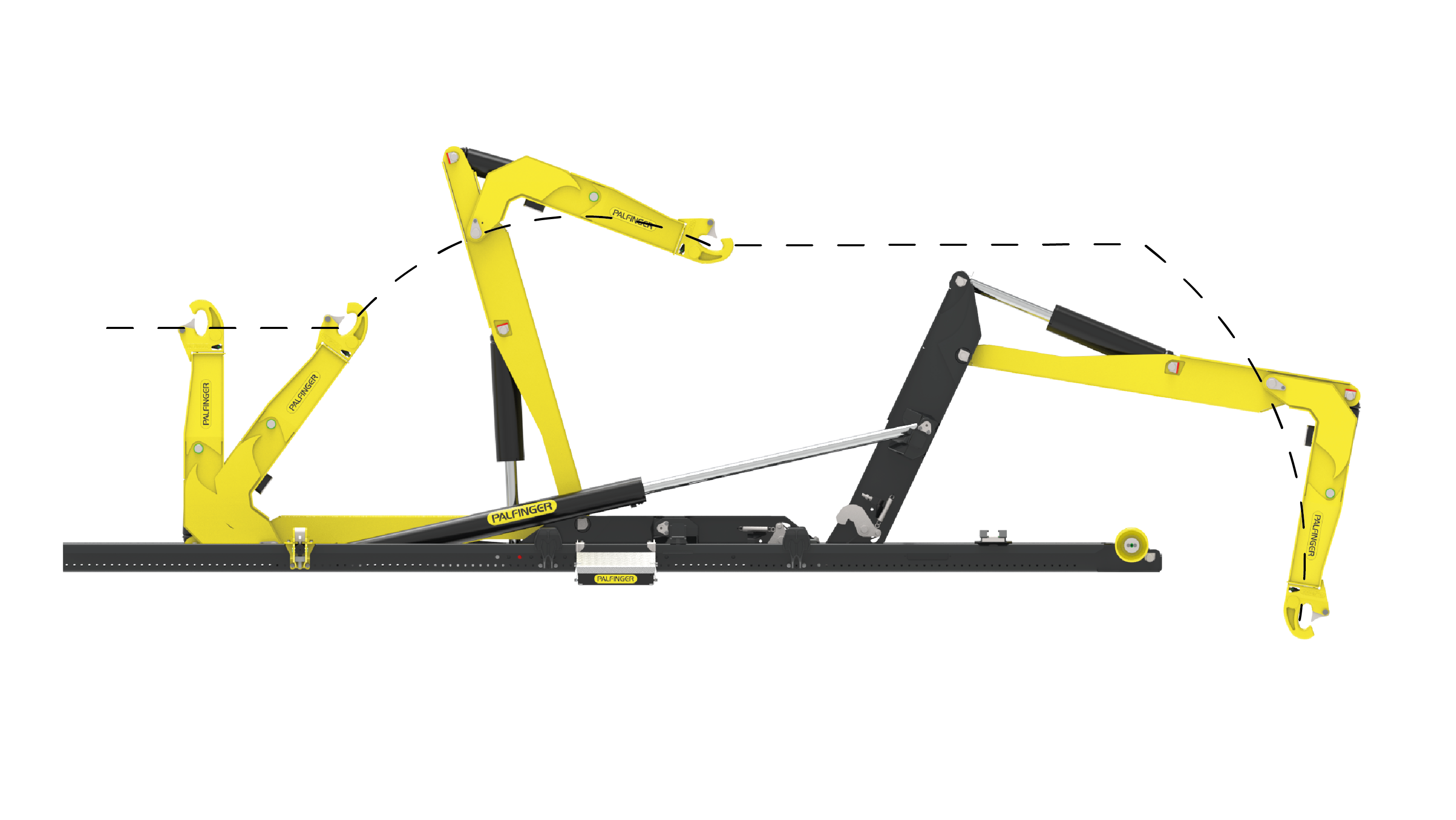

Movimento articulado

O braço articulado do Power A reduz o ângulo de carregamento, diminuindo o risco de derrame durante o carregamento e descarregamento. Também melhora o posicionamento de contentores curtos e longos no camião, garantindo uma distribuição adequada do peso e um transporte estável.

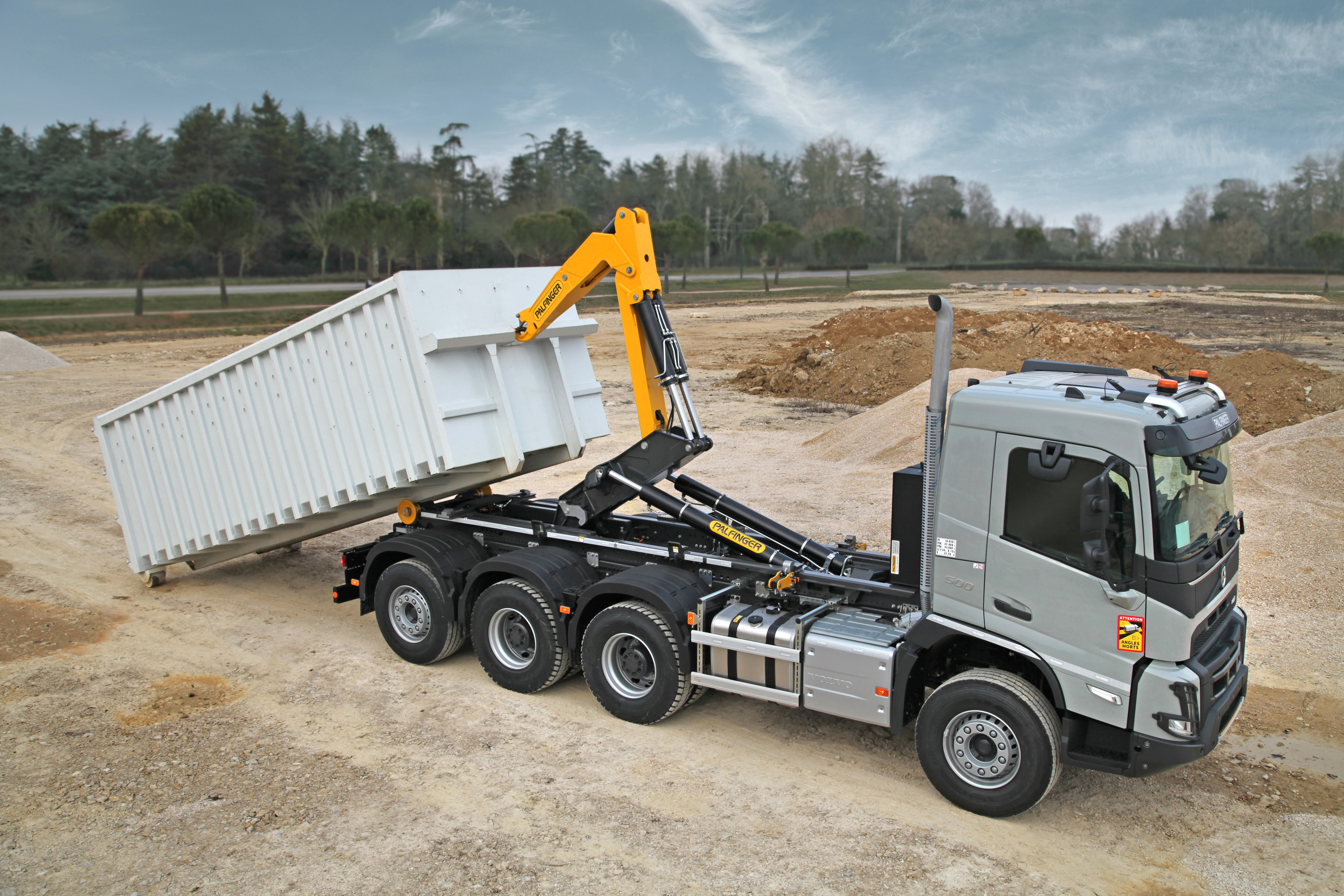

3 articulações para total flexibilidade

Com três pontos de articulação, os braços de carga Power A oferecem a máxima versatilidade e segurança. Ao manter um ângulo de carregamento baixo, o risco de derrame é significativamente reduzido durante o carregamento e descarregamento, garantindo que o equipamento e os materiais são colocados com segurança no camião.

Este design inteligente também permite uma operação impecável em espaços apertados, exigindo uma distância mínima ao solo para posicionar os contentores. O braço articulado melhora ainda o manuseamento de contentores curtos e longos e oferece a flexibilidade necessária para transferir contentores para reboques.
alt text

Manutenção mínima e desgaste reduzido

O design cinemático garante que o sistema nunca opera nos limites, o que contribui para preservar os componentes com o passar do tempo. O formato triangular reduz a pressão sobre as peças hidráulicas, minimizando o desgaste e prolongando a vida útil. Os componentes fundidos, incluindo o gancho, o pivô traseiro, os suportes das dobradiças e as polias traseiras, conferem durabilidade e robustez de longa duração.

Desgaste reduzido, custos mais baixos, tempo de atividade máximo

O design articulado, combinado com o triângulo de forças, utiliza movimento rotacional para reduzir a tensão em componentes essenciais, especialmente os hidráulicos. Isto prolonga a vida útil e aumenta a rentabilidade, reduzindo os custos de manutenção e minimizando o tempo de inatividade. Sem superfícies deslizantes ou de atrito, o desgaste é significativamente reduzido, garantindo uma operação impecável, fiabilidade a longo prazo e custos totais de propriedade mais baixos.
alt text

TEC : O melhor como padrão

A gama TEC oferece flexibilidade e capacidades de última geração, com a possibilidade de adicionar várias opções para melhorar o equipamento em termos de conforto, desempenho e segurança.

Gama TEC

O Melhor Como Padrão

Os braços de carga da PALFINGER são sempre concebidos para instalação fácil no camião, mantendo um peso da grua otimizado. Com uma configuração TEC, esta escolha permite trabalhar com soluções inovadoras, poderosas e otimizadas. Com equipamentos Connected que maximizam o tempo de atividade, reduzem o consumo de energia e proporcionam alta velocidade de movimentos, esta gama é do melhor.

Escolher um braço de carga TEC significa optar por flexibilidade e capacidades de última geração, com a possibilidade de adicionar várias opções para melhorar o equipamento em termos de conforto, desempenho e segurança. A configuração padrão beneficia do mais alto nível de desempenho, tornando o equipamento sempre fiável em todas as situações que podem ocorrer num turno de trabalho diário, sem levá-lo ao limite.

Graças ao ecrã versátil do controlador da cabina V Drive, o operador dispõe sempre de informações relevantes e claras sobre as funções e o estado do sistema. O novo design personalizado e ergonómico oferece uma ferramenta intuitiva para uso diário no interior da cabina.
alt text

Destaques

Aproveite a versatilidade do V Drive

Na vanguarda da tecnologia de controladores, o V DRIVE oferece operações intuitivas para o dia a dia. A versatilidade do ecrã permite gerir todas as opções, sistemas Connected e acessórios a partir de um único controlador.

V Drive

Versatilidade Como Palavra-Chave

O V Drive é o resultado de muitos anos de experiência e atenção aos usos e hábitos dos clientes. Intuitivo, com boa resposta tátil e design funcional, o controlo da cabina será o novo padrão para a gama TEC. A melhor parte é a flexibilidade, com 5 ecrãs diferentes adaptados à fase de manuseamento, às aplicações e aos hábitos do condutor.

Modos Versáteis: Selecione o modo que pretende operar, o ecrã relevante será exibido e as funcionalidades dos botões laterais serão adaptadas.

Design Funcional: Concebido especificamente para possibilitar o controlo intuitivo dos braços de carga.

Visibilidade Da Informação: Ícones coloridos e grandes que oferecem feedback em tempo real sobre o estado. Alto grau de personalização gráfica para funções específicas.

Controlo Ergonómico: Uma única alavanca para controlar com precisão todos os movimentos do contentor.

Com 5 ecrãs e dezenas de possibilidades para adaptar os ícones às funções exatas, o controlador da cabina V Drive é a ferramenta mais completa e flexível da nossa oferta. O design inteligente garante que se mantém atualizado e preparado para futuras alterações nos requisitos e para a adição de novas funcionalidades.​
alt text

Possibilidades abertas

A TEC é a escolha certa quando proprietários e utilizadores precisam de melhorar a configuração dos respetivos equipamentos. Estes podem aproveitar as funcionalidades TEC de série e adicionar recursos opcionais para melhorar o trabalho diário, conforme as necessidades.

Uma grande escolha de funcionalidades e opções

A configuração TEC oferece uma vasta gama de funções e soluções para satisfazer as necessidades dos clientes da forma mais adequada possível.

Quer a prioridade seja tornar o trabalho diário mais fácil e eficiente, aumentar a segurança ou trabalhar o mais confortavelmente possível, a PALFINGER procura constantemente fornecer soluções de última geração, oferecendo várias opções para atualizar equipamentos ao longo de todo o ciclo de vida. Adicione a experiência da PALFINGER em braços de carga desde o início ou mais tarde através de uma remodelação.

O sistema de gancho pode ser configurado para aplicações agrícolas muito específicas ou para manusear contentores com uma gama de produtos totalmente flexível—facilitando a adaptação a diferentes trabalhos, por exemplo em frotas de aluguer. Com a linha TEC, abrem-se novas possibilidades e pode escolher as opções adaptadas às suas necessidades.
alt text

Aproveite os benefícios dos pacotes atrativos

Foram criados pacotes de opções para beneficiar do equipamento com desempenho e conforto em mente. Próximos às necessidades do cliente, estes simplificam o processo de configuração, reunindo as opções de acordo com as prioridades.

Pacotes De Desempenho

Quando a velocidade e a precisão são necessárias

Pacote Performance: Aumenta a velocidade de descarregamento com manobras automáticas precisas.

• Movimento rápido

• Ciclo automático

• Velocidade proporcional

Pacote Performance Plus: Aumenta a velocidade de descarregamento e carregamento com manobras automáticas precisas.

• Movimento rápido avançado

• Ciclo automático

• Velocidade proporcional
alt text

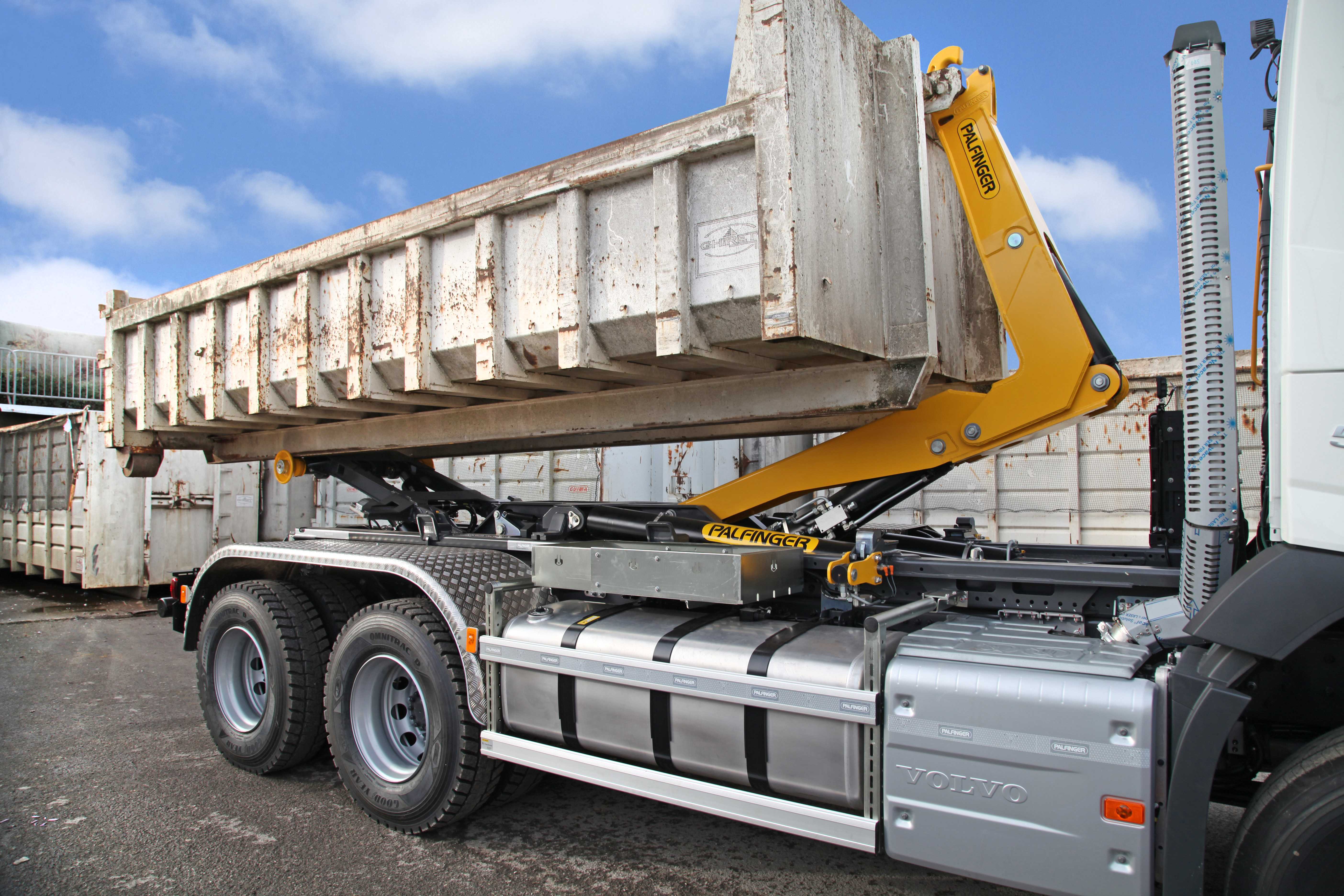

Capacidades de elevação traseira para aplicações específicas

As unidades POWER podem ser equipadas com capacidades de elevação traseira do contentor, quando necessário.

A capacidade de elevação traseira longa é importante quando o trabalho exige elevar o contentor bem alto sobre os seus pés, como acontece frequentemente em aplicações agrícolas. A versão curta é utilizada principalmente quando o contentor tem de ser descarregado em reboques altos ou em docas, por exemplo em centros de reciclagem. Elevar ligeiramente a traseira do contentor ajuda muito a operar nestas condições.
alt text

Equipamentos e acessórios

Proteção Inferior

A proteção contra colisão inferior traseira da PALFINGER, em conformidade com a norma R58-03, foi concebida para instalação fácil e é totalmente compatível com camiões N3.
alt text

Palcover

A Palcover oferece uma forma segura e fácil de cobrir contentores, garantindo uma solução de proteção de carga segura e fiável. Ao manter o contentor totalmente coberto, reduz-se o risco de deslocamento ou queda de material durante o transporte, melhorando a segurança geral.
alt text

Parede Frontal

A parede frontal pode ser montada na fábrica para simplificar a instalação final e reduzir o tempo de montagem e instalação elétrica. A posição do tanque é otimizada e os acessórios podem ser instalados facilmente graças a uma configuração plug-and-play.
alt text

Organização

Tubos pré-instalados na traseira esquerda do equipamento fornecem linhas hidráulicas prontas a usar para funções adicionais. Estas linhas permitem que novos recursos hidráulicos sejam ligados diretamente aos acoplamentos, tornando a instalação mais rápida e fácil.
alt text

Interface Da Grua

A estrutura auxiliar reforçada facilita a instalação de uma grua, proporcionando um suporte robusto e fiável para o levantamento de cargas pesadas. Como não é necessária soldadura nos braços de carga, a instalação é mais simples e a configuração geral é mais segura e eficiente para o manuseamento de materiais.
alt text

Especificações técnicas

alt text
Dados técnicos
HP 24 A

Comprimento max. do contentor

Container min. length

Angulo de basculamento

Altura de transporte

Comprimento unidade

Peso
HP 24 A 6 000 mm 4 000 mm 46 ° 280 mm 5 000 mm 2 550 kg
HP 24 A 6 000 mm 4 000 mm 46 ° 280 mm 5 000 mm 2 550 kg
HP 24 A 6 200 mm 4 200 mm 49 ° 280 mm 5 200 mm 2 600 kg
HP 24 A 6 400 mm 4 250 mm 49 ° 280 mm 5 300 mm 2 650 kg
HP 24 A 6 600 mm 4 500 mm 47 ° 280 mm 5 450 mm 2 700 kg
HP 24 A 6 800 mm 4 500 mm 45 ° 280 mm 5 600 mm 2 750 kg
HP 24 A 7 000 mm 4 750 mm 47 ° 280 mm 5 750 mm 2 800 kg
HP 24 A 7 200 mm 5 000 mm 47 ° 280 mm 5 950 mm 2 800 kg
HP 24 A 7 400 mm 5 000 mm 45 ° 280 mm 6 100 mm 2 850 kg
HP 24 A 7 600 mm 5 250 mm 44 ° 280 mm 6 250 mm 2 850 kg
HP 24 A 7 800 mm 5 500 mm 44 ° 280 mm 6 450 mm 2 900 kg
HP 24 A 8 000 mm 5 500 mm 44 ° 280 mm 6 650 mm 2 900 kg
alt text
HP 24 AR

Comprimento max. do contentor

Container min. length

Angulo de basculamento

Altura de transporte

Comprimento unidade

Peso
HP 24 AR 6 200 mm 4 000 mm 44 ° 300 mm 5 000 mm 2 800 kg
HP 24 AR 6 400 mm 4 200 mm 47 ° 300 mm 5 200 mm 2 850 kg
HP 24 AR 6 400 mm 4 400 mm 47 ° 300 mm 5 300 mm 2 900 kg
HP 24 AR 6 600 mm 4 400 mm 47 ° 300 mm 5 450 mm 2 950 kg
HP 24 AR 6 800 mm 4 600 mm 45 ° 300 mm 5 600 mm 3 000 kg
HP 24 AR 7 000 mm 4 800 mm 47 ° 300 mm 5 750 mm 3 050 kg
HP 24 AR 7 200 mm 5 000 mm 47 ° 300 mm 5 950 mm 3 050 kg
HP 24 AR 7 400 mm 5 200 mm 45 ° 300 mm 6 100 mm 3 100 kg
HP 24 AR 7 600 mm 5 200 mm 44 ° 300 mm 6 250 mm 3 100 kg
HP 24 AR 7 800 mm 5 400 mm 44 ° 300 mm 6 450 mm 3 150 kg
HP 24 AR 7 800 mm 5 600 mm 44 ° 300 mm 6 650 mm 3 150 kg

Descobrir funcionalidades padrão

Paragem suave

A paragem suave garante que o contentor é pousado suavemente na plataforma do camião após o carregamento ou despejo, evitando impactos violentos e ajudando a reduzir a exposição ao ruído dos operadores e na área circundante.

alt text
Comunicação can com o camião

Uma ligação CANBUS entre o camião e os braços de carga simplifica a cablagem para apenas dois fios, criando uma configuração mais segura e eficiente. Os fabricantes de carroçaria beneficiam de um esforço de instalação reduzido, menos relés e junções e uma configuração mais rápida através do PALDIAG. Como é uma plataforma de comunicação moderna, está preparada para suportar futuras melhorias e funcionalidades do sistema.

alt text
Connected

Todas as informações importantes, visões gerais dos dispositivos, estado do serviço, documentos técnicos e mais, estão disponíveis digitalmente em qualquer altura. A CONNECTED garante que os utilizadores tenham acesso a tudo o que precisam para gerir e compreender as suas soluções PALFINGER a partir de qualquer lugar.

alt text

Funcionalidades opcionais

alt text

Ciclo Automático

Execute automaticamente todas as funções hidráulicas necessárias numa sequência planeada com um único joystick.

alt text

Lubrificação central

Poupe tempo com lubrificação centralizada num único ponto, localizada numa posição segura e conveniente para o operador. Simplifica a manutenção semanal e ajuda a aumentar o tempo de atividade e a vida útil dos componentes.

alt text

Velocidade proporcional

Controlo preciso da velocidade do braço para engrenar facilmente a barra do contentor e garantir um pouso suave do contentor, sem perda de tempo durante as fases restantes do manuseamento.

alt text

Modo silencioso

Luzes intermitentes substituem a campainha tradicional para reduzir o ruído sem comprometer a segurança. Ideal para ambientes urbanos noturnos e aplicações em camiões elétricos.

alt text

Monitorização do sistema

Maior segurança operacional com um ecrã na cabina e três câmaras que monitorizam o sistema e os arredores, incluindo uma função de monitorização da visão.

alt text

Movimento Rápido

A opção de movimento rápido aumenta o desempenho, acelerando a extensão do cilindro durante o carregamento ou o despejo. Ao permitir a extensão a alta velocidade, reduzindo o tempo de extensão em até 50%, encurta o ciclo geral e proporciona um processo de manuseamento de contentores mais eficiente que poupa tempo.

alt text

Controlo e-pto via canbus

Redução do consumo de energia através do controlo da bomba por necessidade, e fluxo de óleo otimizado para braços de carga instalados em camiões elétricos.
