Epsilon Timber and Recycling Crane

S120R

주요 사양

도면 열기

도면

엡스링크와 엡스코프의 결합으로 독보적인 성능을 제공합니다.

디자인의 모든 선과 각도는 최적의 취급, 뛰어난 시야, 간편한 유지보수를 보장하기 위해 기술적 논리와 실용성에 따라 설계되었으며, 요청 시 모든 RAL 색상을 적용할 수 있습니다.

이중 선회 시스템은 한계 위치 댐퍼를 특징으로 하며, 탁월한 토크 성능을 제공합니다. 고정밀 톱니형 랙 선회 시스템은 강력한 선회력을 제공하며, 자동 정렬 롤러 베어링은 오일 배스 내에 밀봉되어 있어 신뢰할 수 있는 성능을 제공합니다.

그립 면적 0.40m², 최대 하중 6,000kg, 작동 압력 24MPa를 갖춘 FG43S는 260kg에 불과한 자중으로 신뢰할 수 있는 성능을 제공합니다.

Technical Data

텔레스코픽 붐 길이 [dm]	붐 단수	순 하중 모멘트 [kNm]	순 선회 토크 [kNm]	최대 작업 반경 [m]	작동 압력 [bar]	최대 펌프 유량 1K-LS [l/min]	선회 범위 [°]

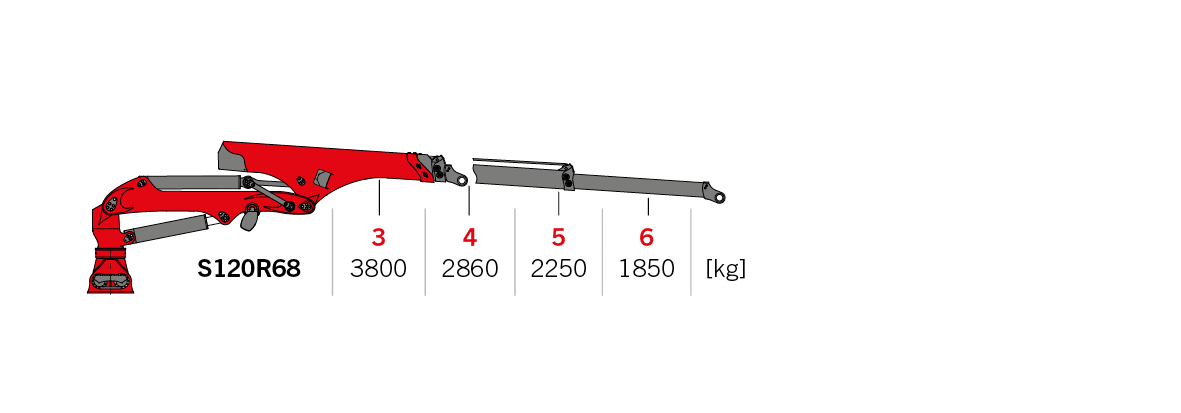

68 dm	2	114 kNm	36 kNm	6.8 m	0 bar	150	205 / 240 / 385
72 dm	2	114 kNm	36 kNm	7.2 m	0 bar	150	205 / 240 / 385

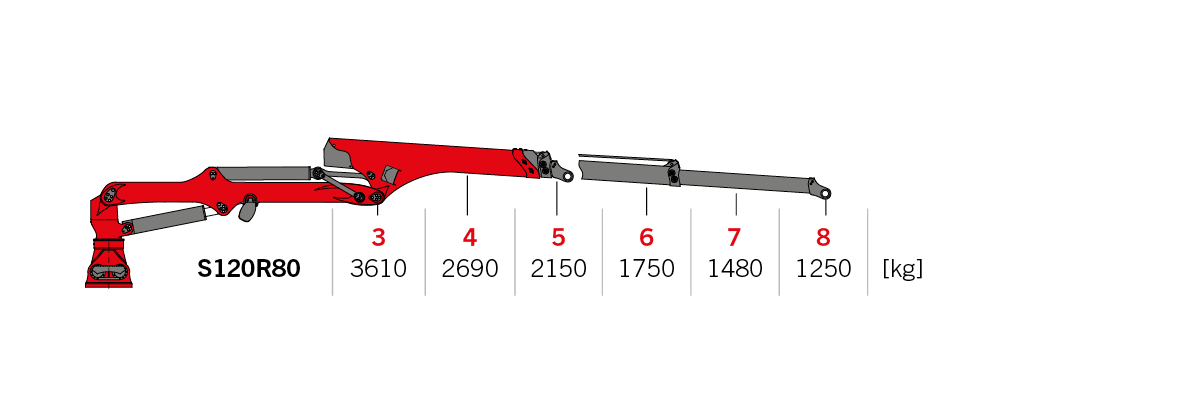

80 dm	2	108 kNm	36 kNm	8 m	-6 bar	150	205 / 240 / 385

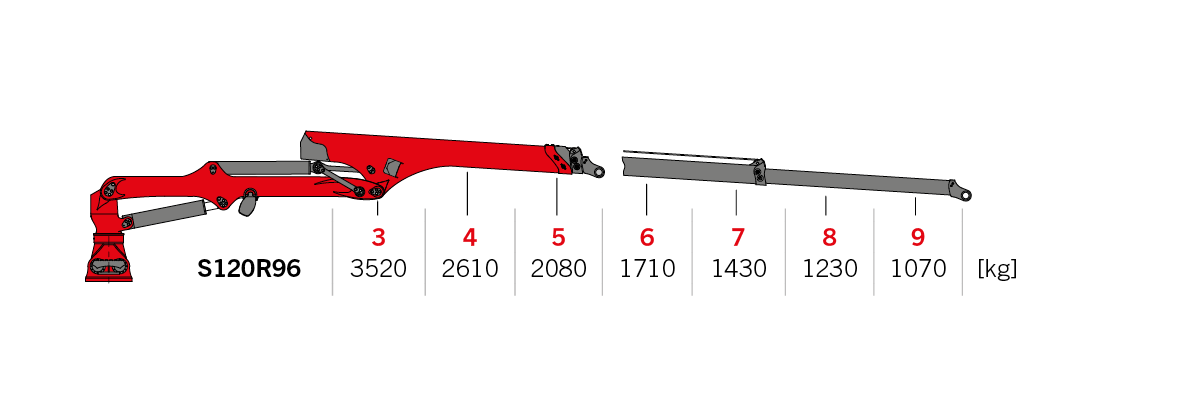

96 dm	2	106 kNm	36 kNm	8.6 m	-5 bar	150	205 / 240 / 385

Dead weight without joint/rotator

엡스코프

내부로 연결된 호스와 통합형 텔레스코픽 실린더 덕분에 외부 요인으로 인한 손상 위험 없이 안전하게 작업할 수 있습니다.

엡스링크

로테이터와 최적화된 호스 라우팅을 갖춘 이 고강도 4-러그 링크는 엡실론 폴립 그랩 및 클램쉘 그랩에 적합합니다.

전착도장(CDC)

장기적 표면 보호를 위한 혁신 기술입니다.

유한 요소 기술

엡실론은 크레인 제작 공정을 최적화하기 위해 유한요소법을 적용합니다. 당사는 수년 전부터 이 최첨단 모델링 기술을 도입하여 미세 입자 강철로 제작된 모든 지지 구조물을 개선해 왔습니다.
