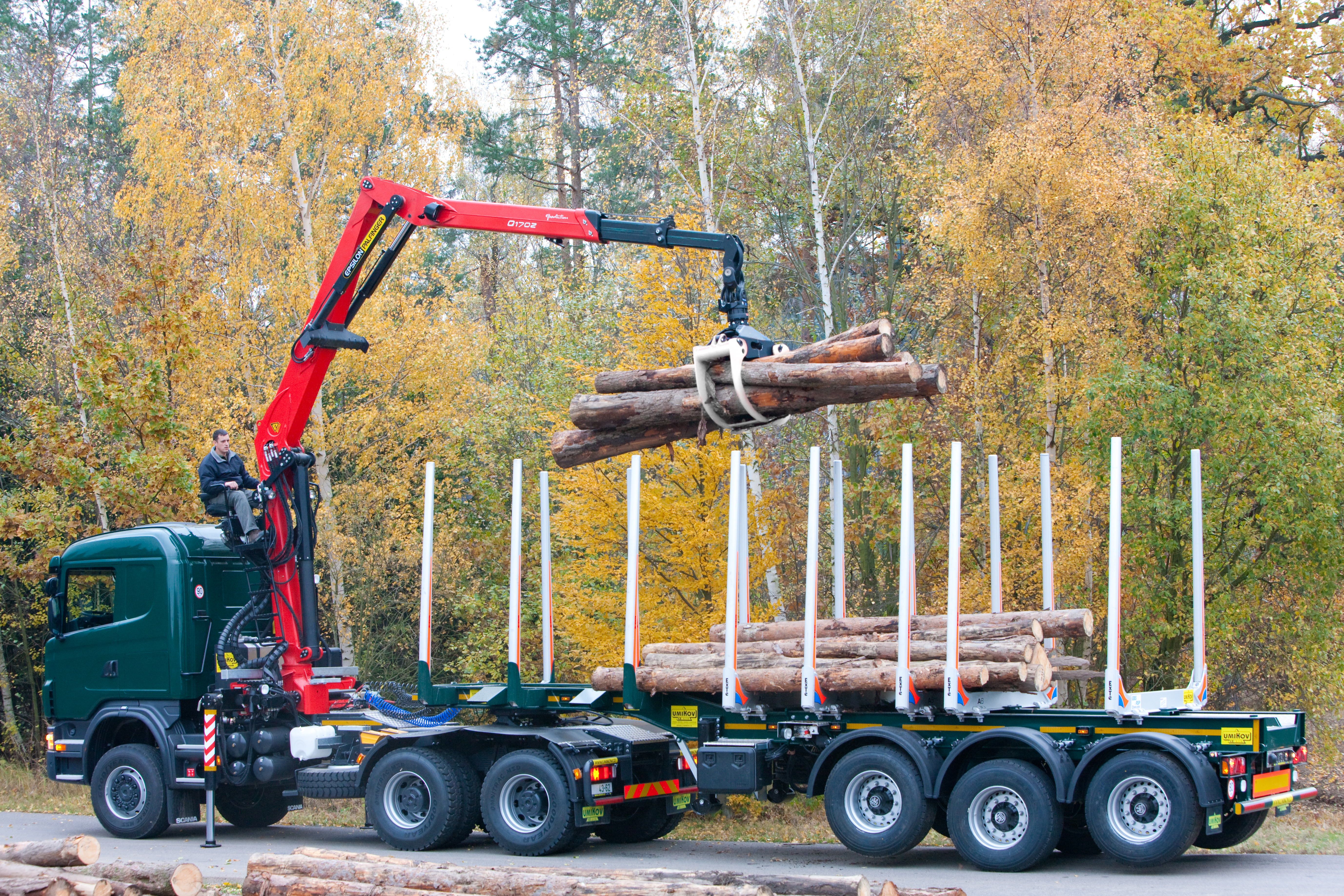

Epsilon Timber and Recycling Crane

Q170Z

주요 사양

최대 작업 반경: 9.6 m

최대 인양 모멘트: 163 kNm

자중: 2590 kg

도면 열기

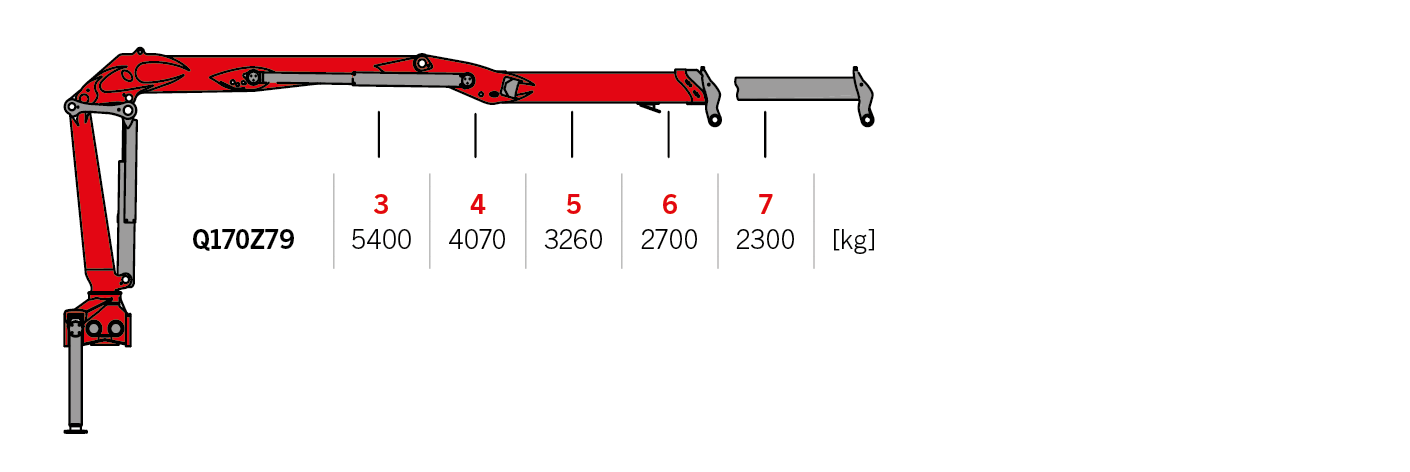

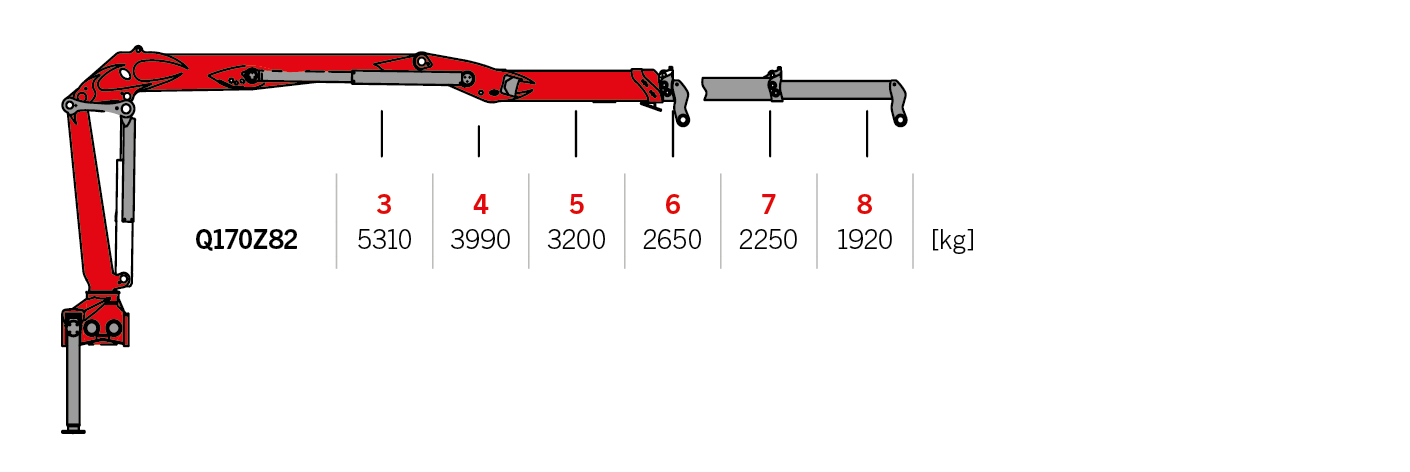

도면

보호형 유압 라우팅

엡스링크와 엡스코프의 결합으로 독보적인 성능을 제공합니다.

KTL, 유한 요소 모델링 및 기능 설계

장기적 표면 보호, 내구성 테스트, 최적화된 기능을 위한 혁신 기술입니다.

장비 및 액세서리

FG43

그립 면적 0.40m², 최대 하중 5,000kg, 작동 압력 23MPa를 갖춘 FG43은 225kg에 불과한 자중으로 신뢰할 수 있는 성능을 제공합니다.

FG43S

그립 면적 0.40m², 최대 하중 6,000kg, 작동 압력 24MPa를 갖춘 FG43S는 260kg에 불과한 자중으로 신뢰할 수 있는 성능을 제공합니다.

FG53

그립 면적 0.50m², 최대 하중 5,000kg, 작동 압력 23MPa를 갖춘 FG53은 235kg에 불과한 자중으로 신뢰할 수 있는 성능을 제공합니다.

FG53S

FG53S-V

그립 면적 0.50m², 최대 하중 6,000kg, 작동 압력 24MPa를 갖춘 FG53S-V는 270kg에 불과한 자중으로 신뢰할 수 있는 성능을 제공합니다.

기술 사양

Technical Data

	텔레스코픽 붐 길이 [dm]	붐 단수	순 하중 모멘트 [kNm]	순 선회 토크 [kNm]	선회 범위 [°]	최대 작업 반경 [m]	작동 압력 [bar]	최대 펌프 유량 1K [l/min]	최대 펌프 유량 2K [l/min]	최대 펌프 유량 1K-LS [l/min]
	79 dm	1	163 kNm	32 kNm	425 °	7.9 m	260 bar	1x90	2x80	1x150
	82 dm	2	160 kNm	32 kNm	425 °	8.2 m	260 bar	1x90	2x80	1x150
	96 dm	2	158 kNm	32 kNm	425 °	9.6 m	260 bar	1x90	2x80	1x150

Dead weight without joint/rotator

	텔레스코픽 붐 길이 [dm]	표준 상단/측면 시트 포함	리모컨(RCE) 포함	스탠딩 플랫폼(SCMD/SCRCD) 포함
	79 dm	2,590 kg	2,590 kg	2,590 kg
	82 dm	2,640 kg	2,640 kg	2,640 kg
	96 dm	2,720 kg	2,720 kg	2,720 kg

기본 기능 살펴보기

엡스코프

내부로 연결된 호스와 통합형 텔레스코픽 실린더 덕분에 외부 요인으로 인한 손상 위험 없이 안전하게 작업할 수 있습니다.

엡스링크

로테이터와 최적화된 호스 라우팅을 갖춘 이 고강도 4-러그 링크는 엡실론 폴립 그랩 및 클램쉘 그랩에 적합합니다.

전착도장(CDC)

장기적 표면 보호를 위한 혁신 기술입니다.

유한 요소 기술

엡실론은 크레인 제작 공정을 최적화하기 위해 유한요소법을 적용합니다. 당사는 수년 전부터 이 최첨단 모델링 기술을 도입하여 미세 입자 강철로 제작된 모든 지지 구조물을 개선해 왔습니다.

제어 방식

탑 시트 마운팅 및 제어 옵션

표준 탑 시트

크레인 컬럼 후방의 표준형을 선택하든 측면 장착형 솔루션을 선택하든, 탑 시트는 탁월한 기능성과 인체공학적 제어 기능을 보장합니다. 컬럼 좌우 어디에나 장착 가능한 표준 탑 시트는 작업 영역 전반에 걸쳐 탁 트인 시야를 제공합니다.

엡스캡, 수동

엡스캡

이 유압 승강식 캐빈은 모든 기상 조건에서 편안함, 안전성, 효율성을 제공해 작업 효율을 높입니다.

엡스캡, 전기식

엡스캡 CAE

유압식으로 높이 조절이 가능한 이 크레인 캐빈은 어떤 날씨에도 탁월한 시야와 최고의 성능을 보장합니다.

엡스캡 XL, 전기식

엡스캡 CAE XL

유압식으로 높이 조절이 가능한 이 초대형 크레인 캐빈은 어떤 날씨에서도 탁월한 시야와 최고의 성능을 보장합니다.
