Epsilon Timber and Recycling Crane

M120Z

주요 사양

최대 작업 반경: 9.6 m

최대 인양 모멘트: 109 kNm

자중: 2170 kg

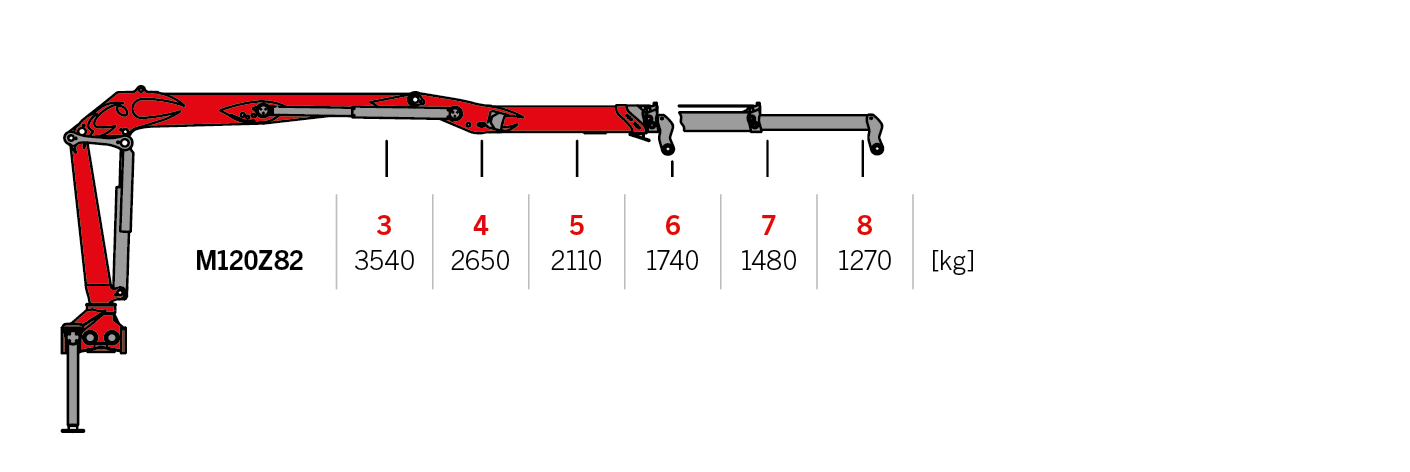

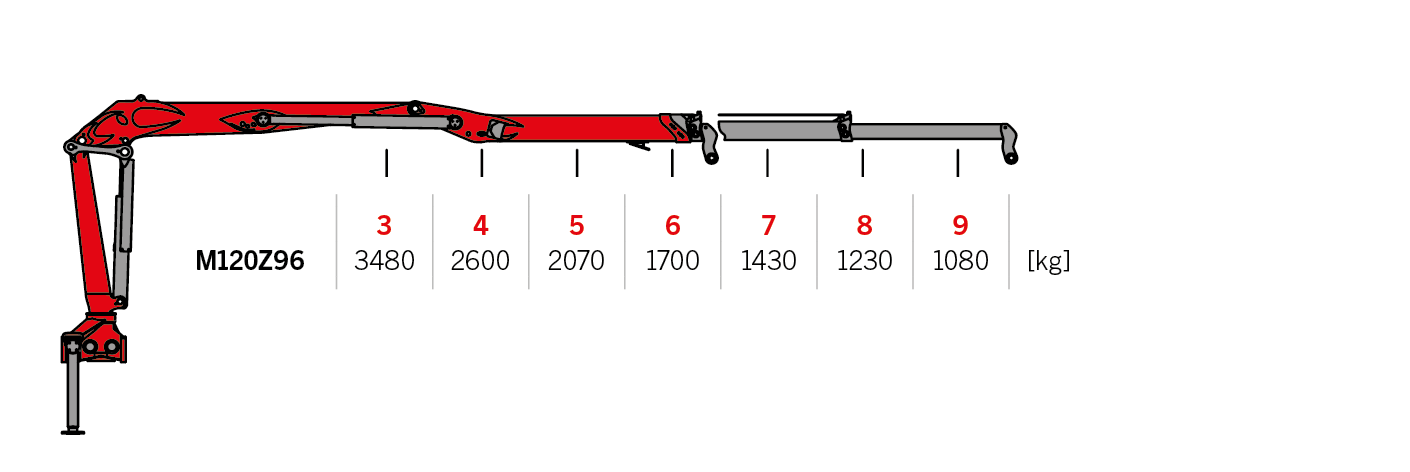

도면 열기

도면

보호형 유압 라우팅

엡스링크와 엡스코프의 결합으로 독보적인 성능을 제공합니다.

KTL, 유한 요소 모델링 및 기능 설계

장기적 표면 보호, 내구성 테스트, 최적화된 기능을 위한 혁신 기술입니다.

장비 및 액세서리

FG43

그립 면적 0.40m², 최대 하중 5,000kg, 작동 압력 23MPa를 갖춘 FG43은 225kg에 불과한 자중으로 신뢰할 수 있는 성능을 제공합니다.

FG43S

그립 면적 0.40m², 최대 하중 6,000kg, 작동 압력 24MPa를 갖춘 FG43S는 260kg에 불과한 자중으로 신뢰할 수 있는 성능을 제공합니다.

FG53

그립 면적 0.50m², 최대 하중 5,000kg, 작동 압력 23MPa를 갖춘 FG53은 235kg에 불과한 자중으로 신뢰할 수 있는 성능을 제공합니다.

기술 사양

Technical Data

	텔레스코픽 붐 길이 [dm]	순 하중 모멘트 [kNm]	순 선회 토크 [kNm]	선회 범위 [°]	최대 작업 반경 [m]	작동 압력 [bar]	최대 펌프 유량 1K [l/min]	최대 펌프 유량 2K [l/min]	최대 펌프 유량 1K-LS [l/min]	붐 단수
	77 dm	108 kNm	28 kNm	425 °	7.7 m	260 bar	1x80	2x70	1x150
	79 dm	1	109 kNm	28 kNm	425 °	7.9 m	260 bar	1x80	2x70	1x150
	82 dm	2	107 kNm	28 kNm	425 °	8.2 m	260 bar	1x80	2x70	1x150
	96 dm	2	105 kNm	28 kNm	425 °	9.6 m	260 bar	1x80	2x70	1x150

Dead weight without joint/rotator

	텔레스코픽 붐 길이 [dm]	표준 상단/측면 시트 포함
	77 dm
	79 dm	2,170 kg
	82 dm	2,220 kg
	96 dm	2,270 kg

기본 기능 살펴보기

엡스코프

내부로 연결된 호스와 통합형 텔레스코픽 실린더 덕분에 외부 요인으로 인한 손상 위험 없이 안전하게 작업할 수 있습니다.

엡스링크

로테이터와 최적화된 호스 라우팅을 갖춘 이 고강도 4-러그 링크는 엡실론 폴립 그랩 및 클램쉘 그랩에 적합합니다.

전착도장(CDC)

장기적 표면 보호를 위한 혁신 기술입니다.

유한 요소 기술

엡실론은 크레인 제작 공정을 최적화하기 위해 유한요소법을 적용합니다. 당사는 수년 전부터 이 최첨단 모델링 기술을 도입하여 미세 입자 강철로 제작된 모든 지지 구조물을 개선해 왔습니다.

제어 방식

탑 시트 마운팅 및 제어 옵션

표준 탑 시트

크레인 컬럼 후방의 표준형을 선택하든 측면 장착형 솔루션을 선택하든, 탑 시트는 탁월한 기능성과 인체공학적 제어 기능을 보장합니다. 컬럼 좌우 어디에나 장착 가능한 표준 탑 시트는 작업 영역 전반에 걸쳐 탁 트인 시야를 제공합니다.

엡스캡, 수동

엡스캡

이 유압 승강식 캐빈은 모든 기상 조건에서 편안함, 안전성, 효율성을 제공해 작업 효율을 높입니다.

엡스캡, 전기식

엡스캡 CAE

유압식으로 높이 조절이 가능한 이 크레인 캐빈은 어떤 날씨에도 탁월한 시야와 최고의 성능을 보장합니다.

엡스캡 XL, 전기식

엡스캡 CAE XL

유압식으로 높이 조절이 가능한 이 초대형 크레인 캐빈은 어떤 날씨에서도 탁월한 시야와 최고의 성능을 보장합니다.
