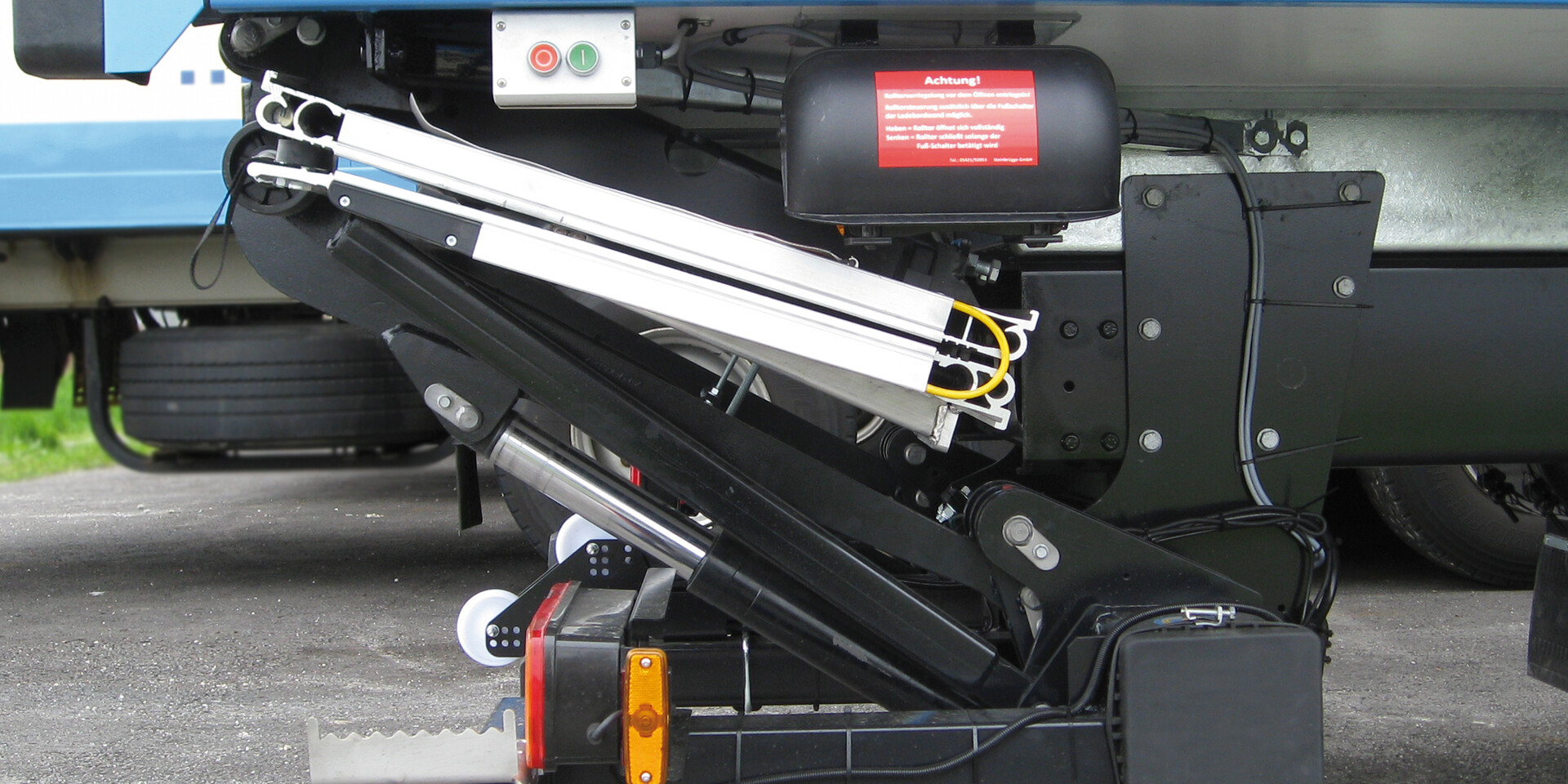

Faltbar
MBB F 1500 L
Ladebordwand
Plattform
- Alu Platform
- Steel Platform
- St/AL - Faltplattform
- Bodenrollen
- Warnflaggen rot/weiß oder schwarz/gelb
- LED-Warnleuchten
- Schutzbügel für Warnleuchten, Paar
- Abrollsicherung
Innenseite
- Erhöhte Rutschsicherheit R13 (für Aluminium-Plattformen)
- Kunststoffbeschichtung (Geräuschreduzierung)
Außenseite
- Stahlplattform mit gepulverter Rückseite
- Aluminium Plattform mit nass lackierter Rückseite
- Alu-Platform exoliert
Hubwerk
- Zylinder mit Faltenbälgen und Schutzrohren
- Alle Stahlbauteile in KTL
- Anbaukonsolen
- Hubwerk pulverbeschichtet
- Konsolen geschraubt (nicht LZ/SZ Modelle und MBB C 500 VAN bis MBB PTC 750 S)
- Konsolen geschweißt
Bedienung
- Bedienkasten mit Schutzdeckel und Z-Bügel
- 3+1 Bedienung
- 4-Knopf Bedienpanel, flache Ausführung für Innenmontage
- 4-Knopf Bedienpanel, Kastenform für Außenmontage
- Fußschalter in der Plattform versenkt, überfahrbar
- Handkabelschalter 2 Knopf
- Funkfernbedienung RCBT
- Funkfernbedienung Akerström
- Schloßtaste oder Dreheinschalter
| Tragkraft | 1500 kg |
| Stativrohr | 180 x 180 mm |
| Hubwerkshydraulik | 2 x Hubzylinder |
| Lenkerstichmaß/Lenkerlänge | 1310 mm |
| Lastschwerpunkt in Längsrichtung | 600 mm |
| Lastschwerpunkt in Querrichtung | Mittig 50 % der Nennlast einseitig |
| Neigungswinkel der Plattform | 8° bis -8 |
| Plattform Typ | Breite (mm) | Höhe (mm) | Eigengewicht | Eigengewicht | |
|---|---|---|---|---|---|
| alu | 2000 | 1210 | 305 | - |
Die angegebenen Gewichtswerte weisen jeweils die leichteste Version bei der entsprechenden Plattformhöhe aus. Maßangaben unverbindlich. Technische Änderungen, Irrtümer und Übersetzungsfehler vorbehalten.
| a (mm) | Q (kg) |
| 600 | 1500 |
| 720 | 1250 |
| 900 | 1000 |
| 1200 | 750 |
| Lenkerlängen (mm) | 900 m. HA | 900 o.HA | 1000 o.HA |
| H (max.) Ladehöhe unbeladen | 1455 | 1420 | 1560 |
| H (min.) Ladehöhe beladen | 1085 | 1080 | 1125 |
| F (max.) Mitte Stativrohr bis Oberkante Ladeboden | 815 | 850 | 900 |
| K (min.) bei Maß F (max.) | 841 | 812 | 915 |
| D (min.) Einbaumaß minimal | K+340 | K+340 | K+340 |
| F (min.) | 685 | 680 | 705 |
| K (max.) bei Maß F (min.) | 958 | 970 | 1070 |
| G (max.) unbeladen (Mitte Stativrohr bis Boden) | 640 | 570 | 660 |
| G (min.) beladen | 400 | 400 | 420 |
| E (max.) Fahrzeugrahmenbreite (max.) | 980 | 980 | 980 |
| E (max.) Fahrzeugrahmenbreite (max.) | 650 | 650 | 650 |
