Rabattable
MBB C 750 L
Hayon élévateur
Spécifications clés
- Capacité
- 750 kg
- Hydraulique du cadre de levage
- 1 vérin de levage / 1 vérin d’inclinaison
- Mesure du déport
- 600 mm
Le MBB C 750 L est un hayon élévateur éprouvé et polyvalent, doté d’un mécanisme de levage robuste à deux vérins. Ses plaques de fixation modulaires sont interchangeables avec celles du MBB C 750 S, ce qui simplifie le stockage et la maintenance – une solution fiable pour les opérations quotidiennes.
Spécifications techniques
Données techniques
- Capacité
- 750 kg
- Capacité
- 750 kg
- Poutre
- 120 x 120 mm
- Entraînement de levage
- 1 vérin de levage / 1 vérin d’inclinaison
- Mesure du déport
- - 57 mm
- Cote d’entraxe
- 620 mm
- Centre de gravité (longitudinal)
- 600 mm
- Centre de gravité (transversale)
- Au milieu, 50 % de la charge utile sur un côté
- Angle d’inclinaison de la plateforme
- +90° à -10°
Poids
|
Poids mort |
Hauteur de plateforme |
Largeur de plate-forme |
|
|---|---|---|---|
| 199 kg | 1 450 mm | 2 100 mm | |
| 206 kg | 1 600 mm | 2 100 mm | |
| 210 kg | 1 700 mm | 2 100 mm |

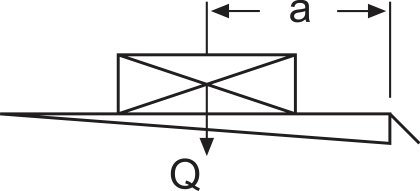

Diagramme des charges
| a (mm) | Q (kg) |
| 600 | 750 |
| 700 | 650 |
| 820 | 550 |
| 1120 | 400 |
Dimensions
| Bras de levage (en mm) | 600 |
| H (max.) hauteur de chargement, non chargé | 1080 |
| H (min.) hauteur de chargement, chargé | 680 |
| F (max.) du milieu de poutre jusqu’à plancher | 580 |
| K (min.) à F (max.) | 443 |
| D (min.) mesure maximale de montage | 565 |
| F (min.) | 420 |
| K (max.) à F (min.) | 578 |
| D (max.) mesure maximale de montage | 700 |
| G (max.) non chargé (milieu de poutre jusqu’à plancher) | 500 |
| G (min.) chargé | 260 |
Mécanisme de levage robuste pour des mouvements précis
Le mécanisme de levage durable, composé d’un vérin de levage et d’un vérin de basculement, d’un dispositif anti-encastrement monobloc ainsi que de l’huile hydraulique Q8 Heller T15, garantit des mouvements de plateforme stables et précis lors du levage et de l’abaissement. Tous les composants en acier sont revêtus par cataphorèse (KTL) de série pour une protection optimale contre la corrosion. Une peinture par poudrage supplémentaire est disponible en option, augmentant encore la durabilité et la résistance du hayon élévateur – pour des performances fiables et durables au quotidien.
Plateforme en aluminium légère pour une utilisation quotidienne
La plateforme en aluminium AluLite 30 associe une grande stabilité à un faible poids. Sa surface antidérapante de série avec fraisage transversal simple (R10) assure une adhérence sûre lors du chargement et du déchargement. L’équipement de série comprend des feux de signalisation et des fanions de signalisation – garantissant une utilisation sûre et pratique dans le transport de distribution au quotidien.
Commande confortable de série
Le hayon élévateur est équipé de série du Slim Control Panel en version Basic. Le panneau de commande plat et robuste permet une utilisation intuitive et sûre du hayon élévateur. Grâce à la disposition ergonomique des boutons et aux options de montage flexibles, il assure un haut niveau de confort d’utilisation ainsi que des flux de travail efficaces au quotidien.
Commande fiable avec MBB Control
MBB Control est l’unité de commande centrale du hayon élévateur et relie tous les composants essentiels afin d’assurer des séquences de mouvements précises et réactives. Le système de commande basé sur un processeur permet des ajustements logiciels individualisés pour répondre aux différentes exigences des véhicules et des applications. Des fonctions de diagnostic intégrées facilitent une analyse rapide des erreurs et garantissent une fiabilité maximale au quotidien.
Fonctionnalités optionnelles
Options de stabilisation pour une stabilité accrue
Selon les exigences, le mécanisme de levage peut être équipé d’un stabilisateur hydraulique ou mécanique. Les deux variantes augmentent la stabilité lors du chargement et du déchargement et minimisent les mouvements du véhicule – garantissant un travail sûr et stable, même avec des charges élevées.
Plateforme pliante AluPlan
Des plateformes AluPlan pliables horizontalement sont disponibles en option. Elles permettent des applications spécifiques et des interventions particulières, par exemple pour les services d’incendie, la protection civile ou des organisations d’intervention comparables. Cette solution de plateforme flexible élargit le champ d’application du hayon élévateur et est idéale pour les véhicules aux exigences particulières.
Revêtements de plateforme optionnels
Selon les exigences d’application, différents revêtements de plateforme sont disponibles. En complément de la surface de série avec fraisage transversal simple (R10), des options telles qu’un double fraisage transversal pour une adhérence antidérapante renforcée ainsi qu’un revêtement synthétique sont proposées. Ce dernier offre une protection supplémentaire de la surface, une réduction du niveau sonore et une finition durable nécessitant peu de maintenance.
Éléments de protection pour une durabilité accrue de la plateforme
Des capuchons en acier inoxydable protègent les bords extérieurs de la plateforme contre les chocs et l’usure, tandis que des barres de protection supplémentaires pour les feux de signalisation et les commandes au pied préviennent les dommages aux composants. Ensemble, ces options garantissent une fiabilité durable et réduisent les efforts de maintenance – même dans des environnements de travail exigeants.
MBB SafeClose
Le système MBB SafeClose, intégré au système d’étanchéité, offre une protection intelligente contre les obstacles lors du processus de fermeture. Lorsqu’une résistance est détectée, le mouvement s’arrête automatiquement afin d’éviter les dommages et de réduire le risque d’accident. Cette fonction de sécurité intelligente assiste l’opérateur dans son travail quotidien, sans toutefois remplacer sa responsabilité en matière d’utilisation sûre.
Butées de roule(s) pour une sécurité accrue
Les butées de roule(s) sont disponibles en différentes versions. Elles empêchent les conteneurs roulants et autres charges mobiles de rouler involontairement hors de la plateforme lors des opérations de chargement et de déchargement, augmentant ainsi la sécurité et le contrôle au quotidien.
Options des unités de commande
En complément du Slim Control Panel (version de base), une large gamme d’unités de commande est disponible – du Slim Control Panel en versions Plus et Premium aux commandes aux pieds, au boîtier de commande, à la Remote Control BT, aux boutons de commande 3+1 ainsi qu’aux boîtiers de commande à câble. Cela permet d’adapter parfaitement chaque hayon élévateur à son domaine d’application spécifique.
Commande en cabine en option
La commande en cabine optionnelle permet d’actionner le hayon élévateur directement depuis la cabine du conducteur. Elle réduit les déplacements autour du véhicule et accélère la préparation des opérations de chargement et de déchargement – pour plus de confort, de sécurité et d’efficacité dans le travail quotidien.
Options logicielles personnalisées
Différentes options logicielles sont disponibles pour des fonctions supplémentaires ou des exigences d’application spécifiques. Elles permettent des ajustements personnalisés de la commande, tels que QuickDown – réduisant le temps de descente grâce à la combinaison des mouvements d’abaissement et d’ouverture, pour un confort, une efficacité et une sécurité accrus au quotidien.
Huiles hydrauliques alternatives
Selon l’environnement d’utilisation, différentes huiles hydrauliques peuvent être sélectionnées. Le fluide AeroShell garantit un fonctionnement fiable à des températures allant jusqu’à –40 °C, tandis que l’huile biologique biodégradable constitue une option respectueuse de l’environnement pour une utilisation quotidienne.
