Rabattable
MBB C 500 VAN
Hayon élévateur
Spécifications clés
- Capacité
- 500 kg
- Hydraulique du cadre de levage
- 1 vérin de levage / 1 vérin d’inclinaison
- Mesure du déport
- 600 mm

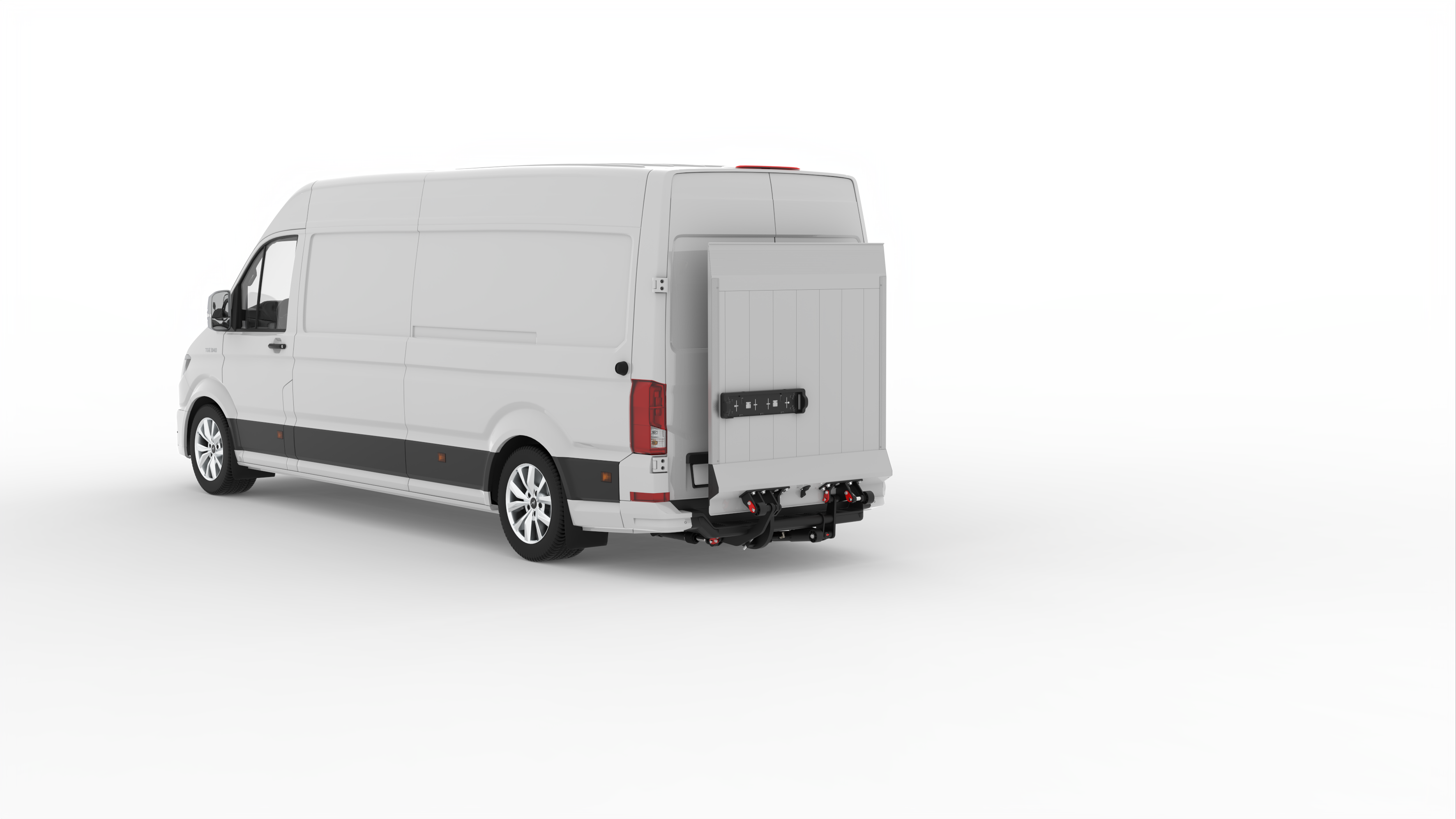

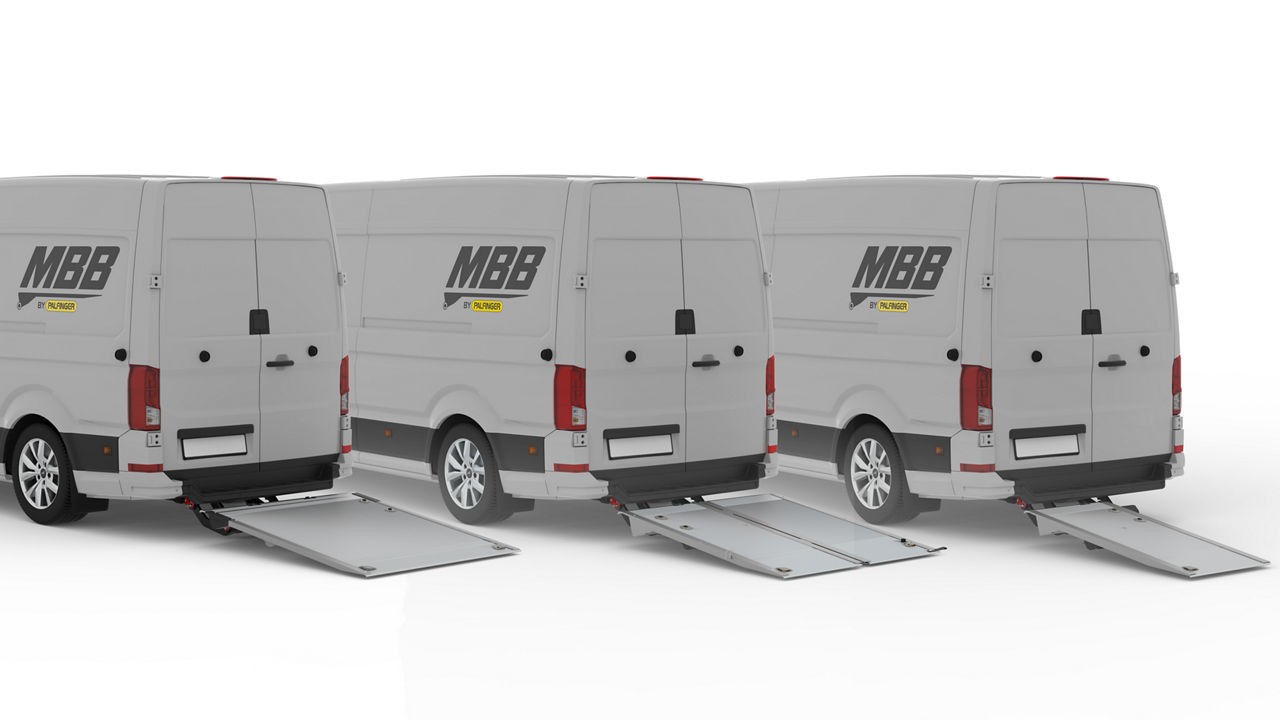

Le MBB C 500 VAN est un hayon élévateur compact conçu pour tous les modèles de fourgons courants. Il allie une grande fonctionnalité à un faible poids et peut être monté rapidement grâce à des kits de montage spécifiques au véhicule – la solution idéale pour la distribution quotidienne.
Spécifications techniques
Données techniques
- Capacité
- 500 kg
- Capacité
- 500 kg (600 kg)
- Poutre
- 120 x 80 mm
- Entraînement de levage
- 1 vérin de levage / 1 vérin d’inclinaison
- Cote d’entraxe
- 510 mm
- Centre de gravité (longitudinal)
- 600 mm
- Centre de gravité (transversale)
- Au milieu, 50 % de la charge utile sur un côté
- Angle d’inclinaison de la plateforme
- +90° à -10°
Poids
|
Poids mort |
Hauteur de plateforme |
Largeur de plate-forme |
|
|---|---|---|---|
| 151 kg | 1 600 mm | 1 400 mm |
Diagramme des charges
| a (mm) | Q (kg) |
| 600 | 500 |
| 720 | 430 |
| 900 | 360 |
| 1200 | 260 |

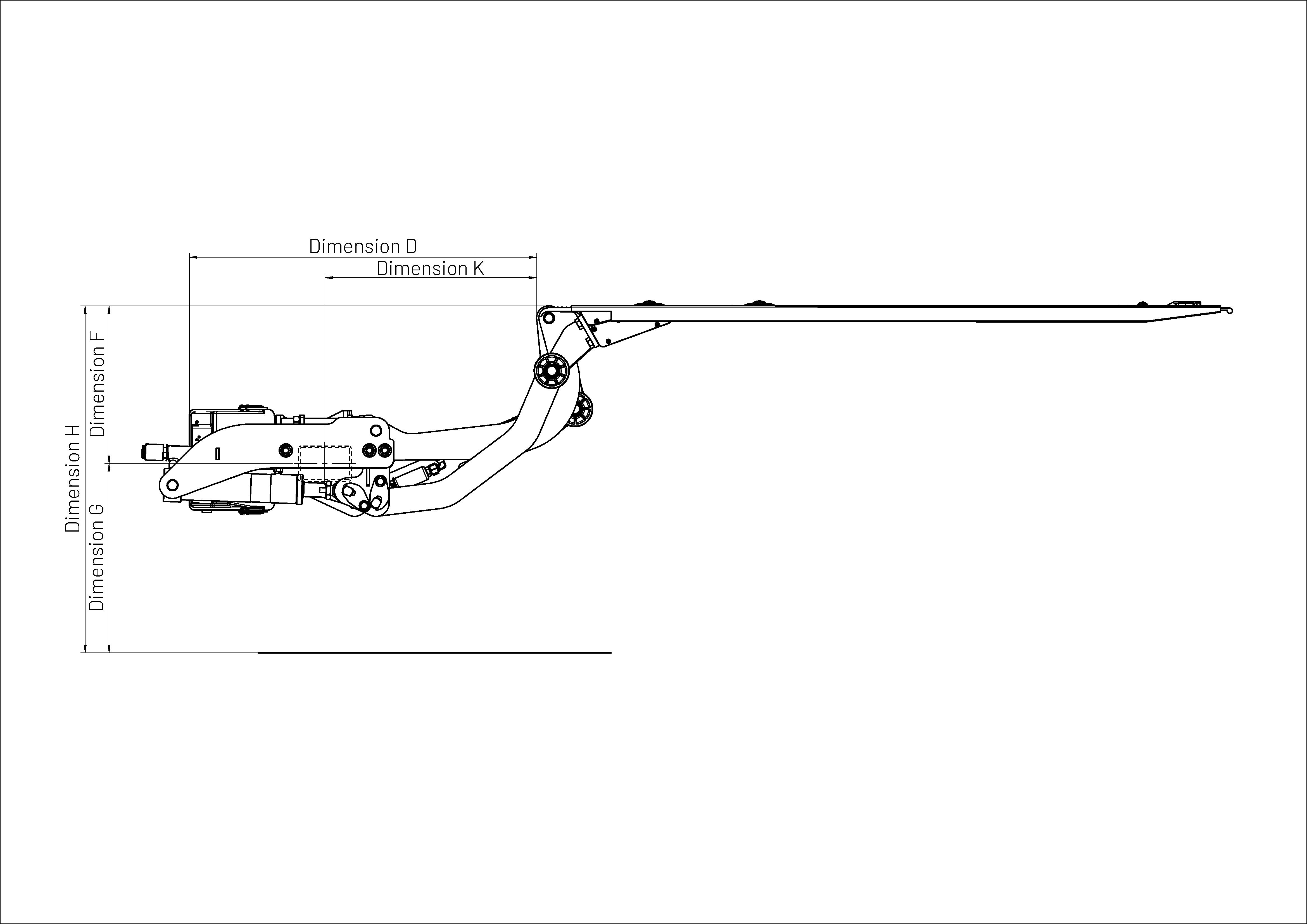

Dimensions
| Bras de levage (mm) | 500 |
| H (max.) hauteur de chargement, non chargé* | 780 |
| H (min.) hauteur de chargement, chargé* | 450 |
| F (max.) du milieu de poutre jusqu’à plancher | 340 |
| K (min.) à F (max.) | 546 |
| D (min.) mesure maximale de montage | 814 (926) |
* Dépend du véhicule
Mécanisme de levage robuste pour des mouvements précis
Le mécanisme de levage durable, composé d’un vérin de levage et d’un vérin de basculement, associé à l’huile hydraulique Q8 Heller T15, garantit des mouvements de plateforme stables et précis lors du levage et de l’abaissement. Tous les composants en acier sont revêtus par cataphorèse (KTL) pour une protection optimale contre la corrosion – assurant une longue durée de vie et des performances fiables au quotidien.

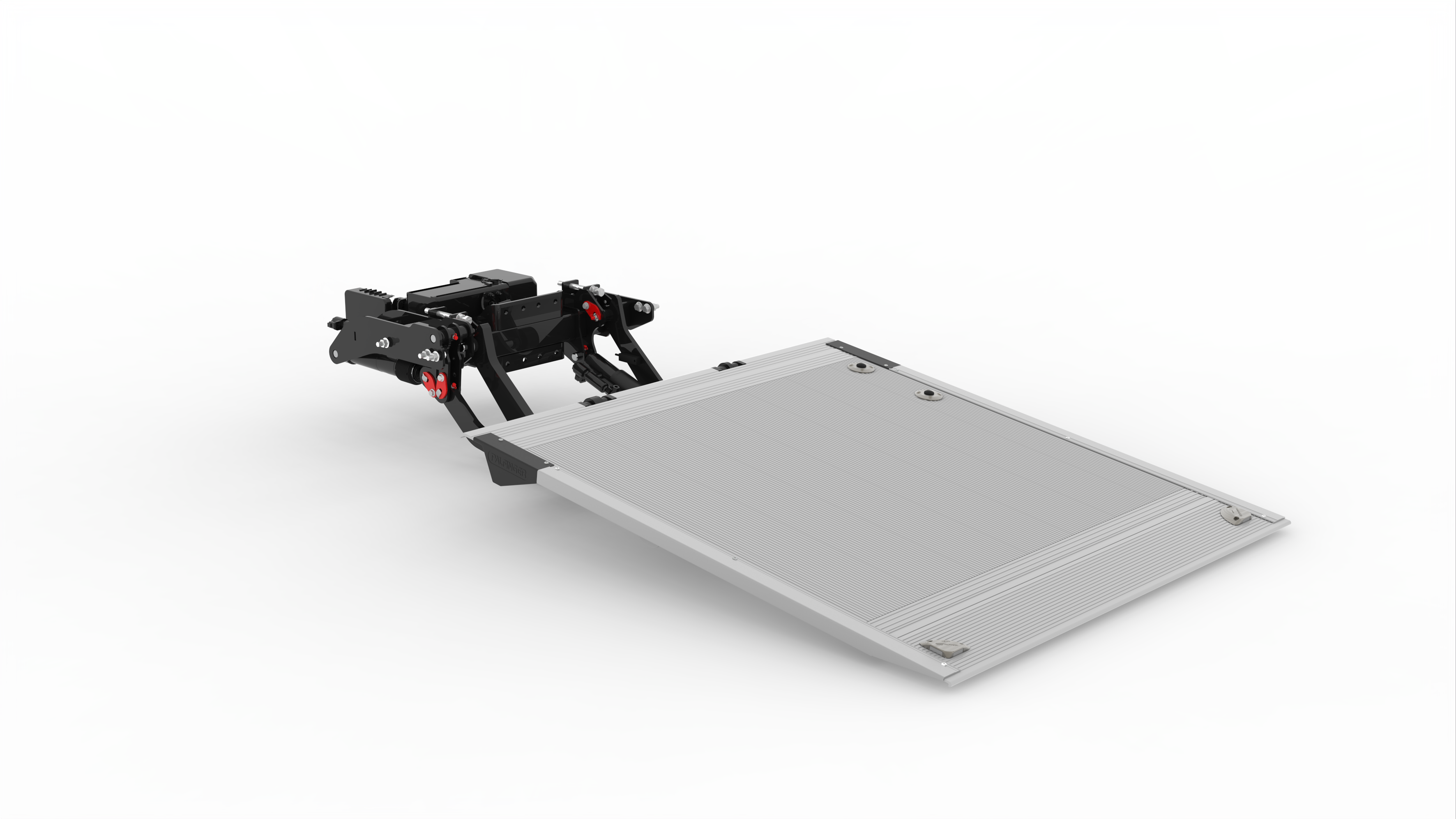

Plateforme en aluminium légère pour une utilisation quotidienne
La plateforme en aluminium AluLite 30 associe une grande stabilité à un faible poids. Sa surface antidérapante de série avec fraisage transversal simple (R10) assure une adhérence sûre lors du chargement et du déchargement. L’équipement de série comprend une butée de roule de 900 mm, des fanions de signalisation, une plaque de raccordement ainsi qu’un support de plaque d’immatriculation éclairé – pour une utilisation sûre et confortable au quotidien dans le transport de distribution.

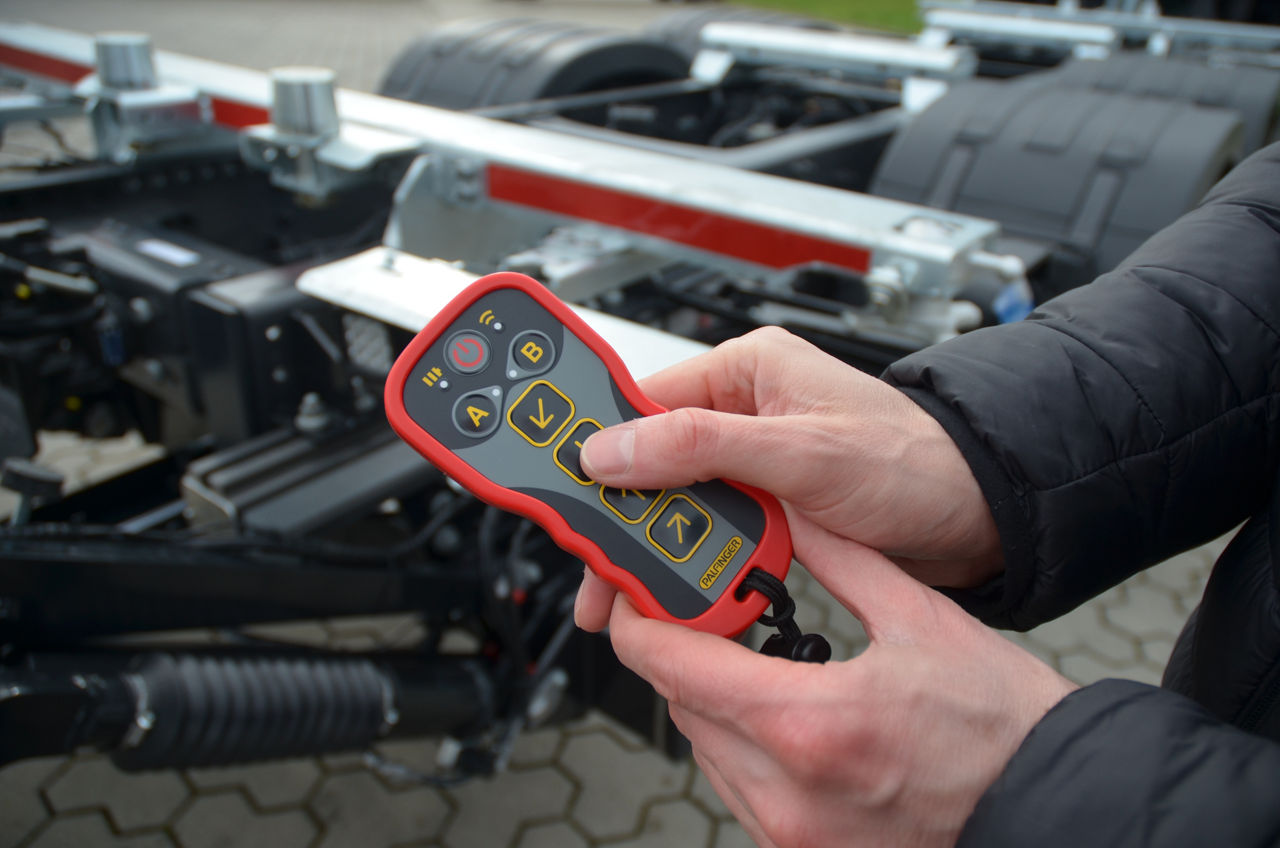

Commande sans fil avec télécommande
La télécommande Remote Control BT permet de commander le hayon élévateur via Bluetooth 5.0. Grâce à la communication bidirectionnelle, les commandes sont transmises et confirmées de manière sécurisée – garantissant une utilisation confortable et sûre autour du véhicule.
Commande fiable avec MBB Control
MBB Control est l’unité de commande centrale du hayon élévateur et relie tous les composants essentiels afin d’assurer des séquences de mouvements précises et réactives. Le système de commande basé sur un processeur permet des ajustements logiciels individualisés pour répondre aux différentes exigences des véhicules et des applications. Des fonctions de diagnostic intégrées facilitent une analyse rapide des erreurs et garantissent une fiabilité maximale au quotidien.
Fonctionnalités optionnelles

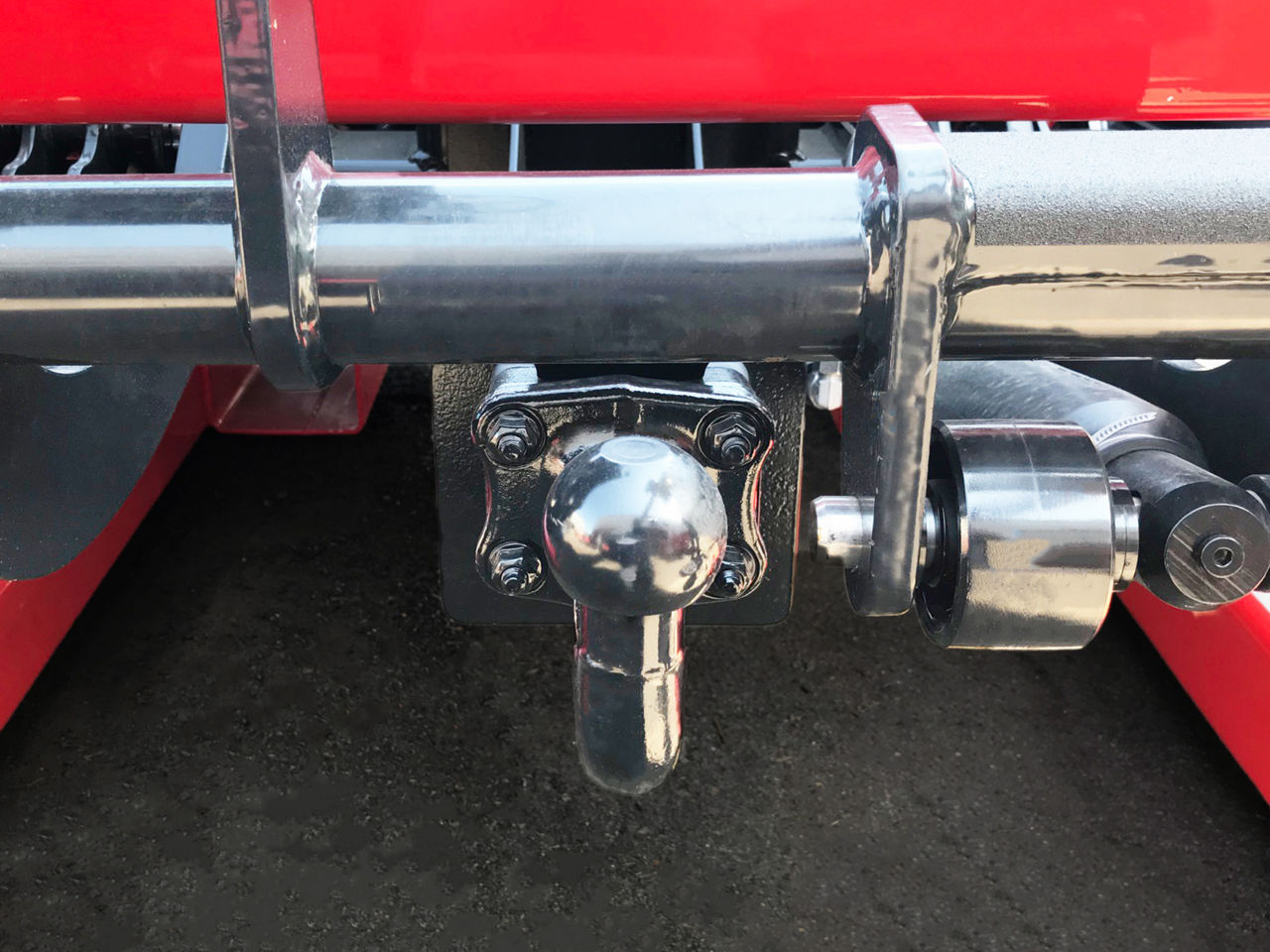

Attelage à bille amovible
Un kit de montage optionnel avec rotule d’attelage amovible est disponible. Il permet l’utilisation du véhicule avec une remorque en cas de besoin, offrant ainsi une plus grande flexibilité et des possibilités d’utilisation étendues dans les opérations de transport quotidiennes.

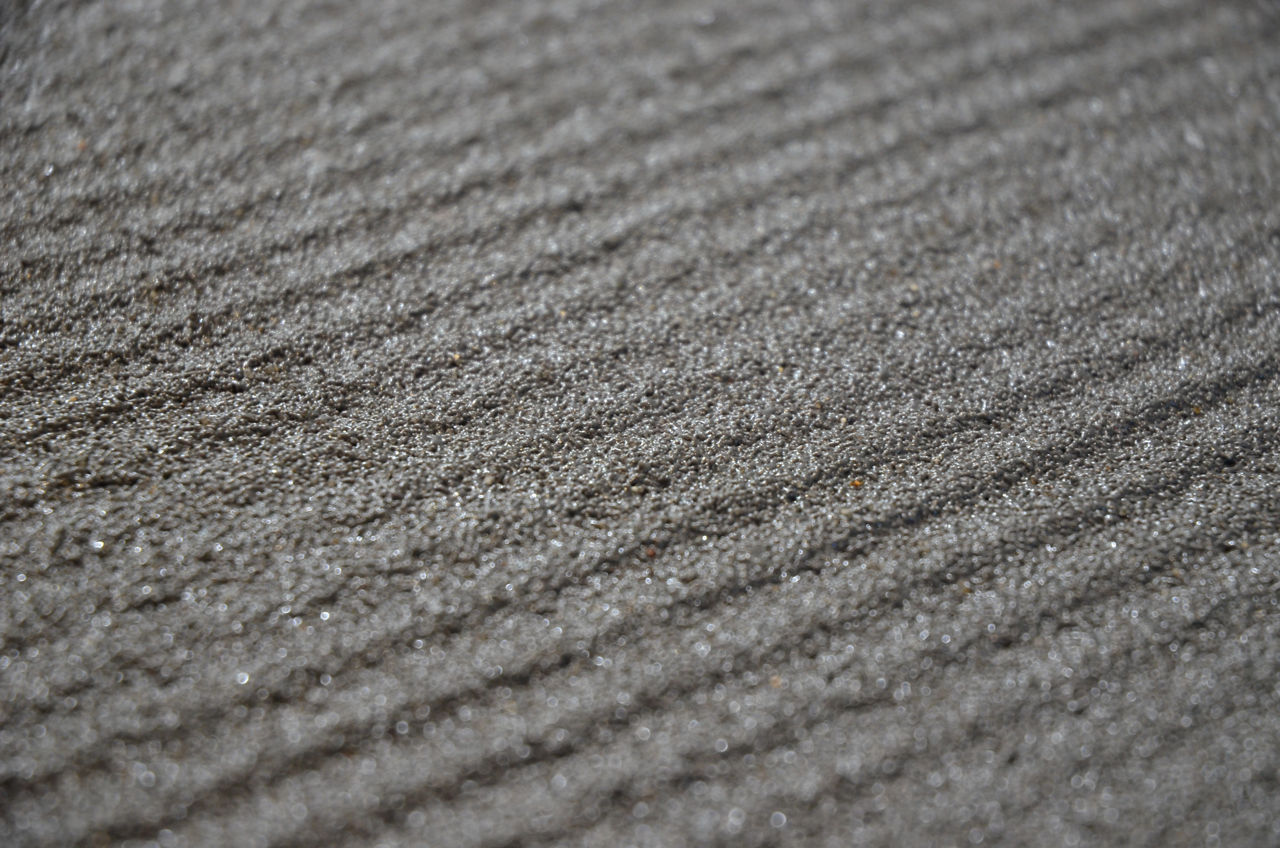

Revêtements de plateforme optionnels
Selon les exigences d’application, différents revêtements de plateforme sont disponibles. En complément de la surface de série avec fraisage transversal simple (R10), des options telles qu’un double fraisage transversal pour une adhérence antidérapante renforcée ainsi qu’un revêtement synthétique sont proposées. Ce dernier offre une protection supplémentaire de la surface, une réduction du niveau sonore et une finition durable nécessitant peu de maintenance.

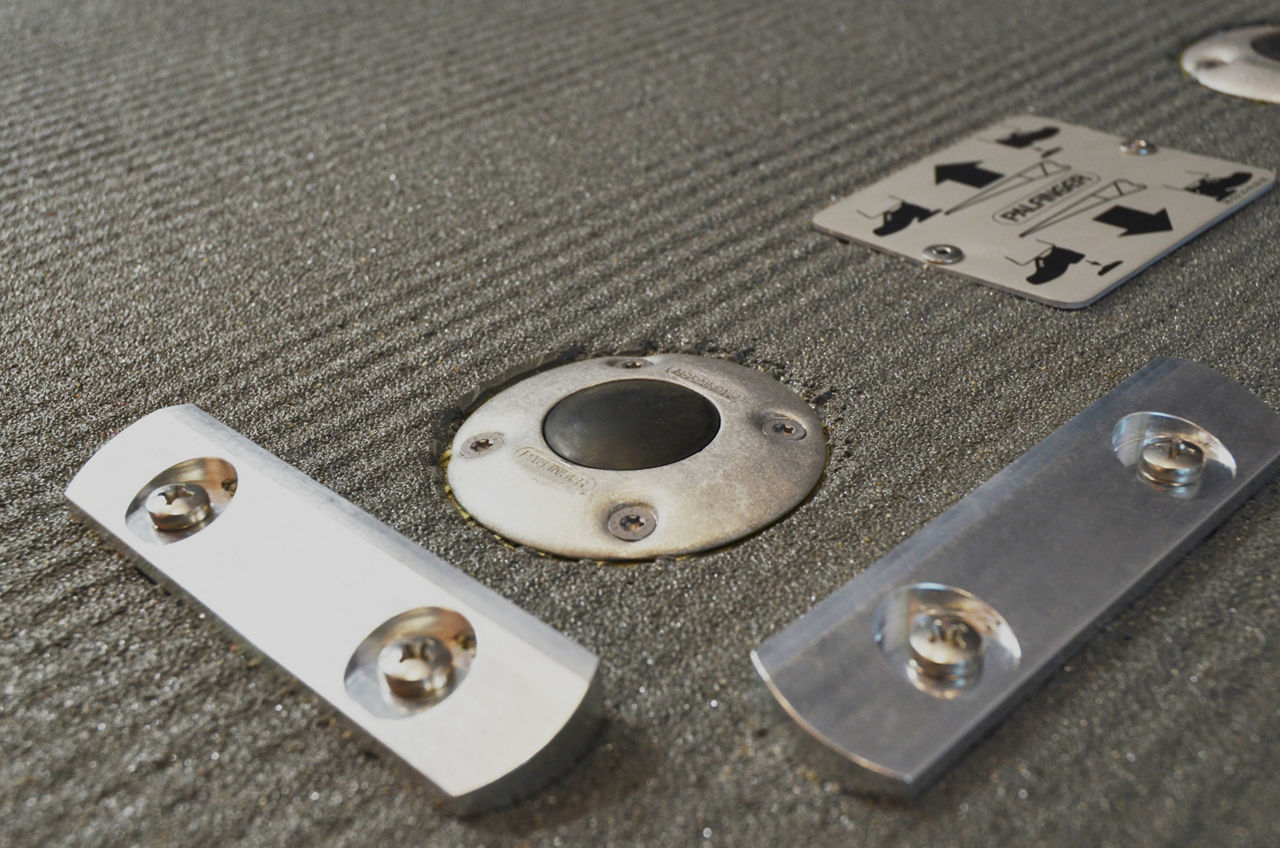

Équipements de protection pour une plateforme durable
Des barres de protection supplémentaires pour les feux de signalisation et les pédales de commande protègent efficacement les composants contre les dommages. Ces options de protection augmentent la durabilité de la plateforme et réduisent les efforts de maintenance – même dans des environnements de travail exigeants.

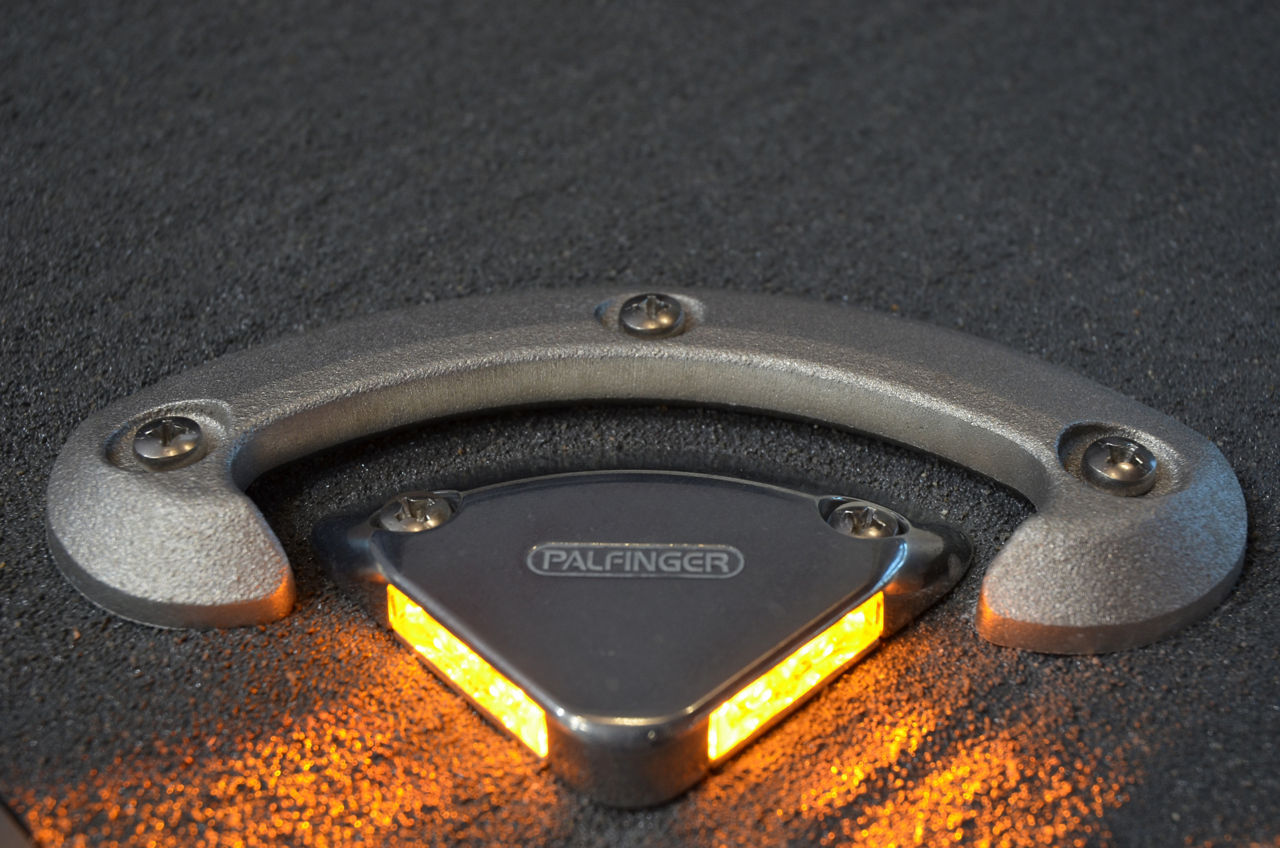

Sécurité accrue grâce aux feux de signalisation
Les feux de signalisation montés sur la plateforme améliorent la visibilité pendant l’utilisation et renforcent la sécurité tant pour le conducteur que pour l’environnement immédiat. Ils sont disponibles en option avec un support de protection offrant une protection supplémentaire contre les dommages.
Options des unités de commande
En complément de la télécommande Remote Control BT livrée de série, différentes unités de commande sont disponibles – du Slim Control Panel en trois versions aux boutons de commande 3+1, en passant par les boîtiers de commande à câble et les commandes au pied. Cela permet d’adapter chaque hayon élévateur de manière optimale à son domaine d’application spécifique.
Options logicielles personnalisées
Différentes options logicielles sont disponibles pour des fonctions supplémentaires ou des exigences d’application spécifiques. Elles permettent des ajustements personnalisés de la commande, tels que QuickDown – réduisant le temps de descente grâce à la combinaison des mouvements d’abaissement et d’ouverture, pour un confort, une efficacité et une sécurité accrus au quotidien.
Huiles hydrauliques alternatives
Selon l’environnement d’utilisation, différentes huiles hydrauliques peuvent être sélectionnées. Le fluide AeroShell garantit un fonctionnement fiable à des températures allant jusqu’à –40 °C, tandis que l’huile biologique biodégradable constitue une option respectueuse de l’environnement pour une utilisation quotidienne.
