PK 27001 EH
Grue à flèche articulée
Spécifications clés
- Couple de levage maximum
- 26,5 mt
- Capacité de levage maximale
- 8 900 kg
- Portée hydraulique maximale
- 21,3 m
Nos grues EH High Performance sont développées pour les applications courantes qui exigent vitesse, productivité et endurance. La PK 27001 EH garantit une maîtrise sereine et sécurisée, même dans les angles étroits. Le système AOS amortit activement les vibrations verticales, réduit l’effet de rebond et assure ainsi un pilotage stable sur les chantiers urbains encombrés, à proximité des façades et du trafic.
Spécifications techniques
Données techniques
- Couple de levage maximum
- 26,5 mt
- Capacité de levage maximale
- 8 900 kg
- Portée hydraulique maximale
- 21,3 m
- Portée manuelle maximale
- 23,3 m
- Angle de rotation
- 400°
- Couple de rotation
- 2,8 mt
- Ecartement des stabilisateurs
- 5.0 m
- Espace nécessaire au montage
- 0,96 m
- Largeur de la grue repliée
- 2,55 m
- Pression d’utilisation maximum
- 350 bar
- Débit
- 75 - 100 l/min
- Poids de la grue (std.)
- 2 538 kg

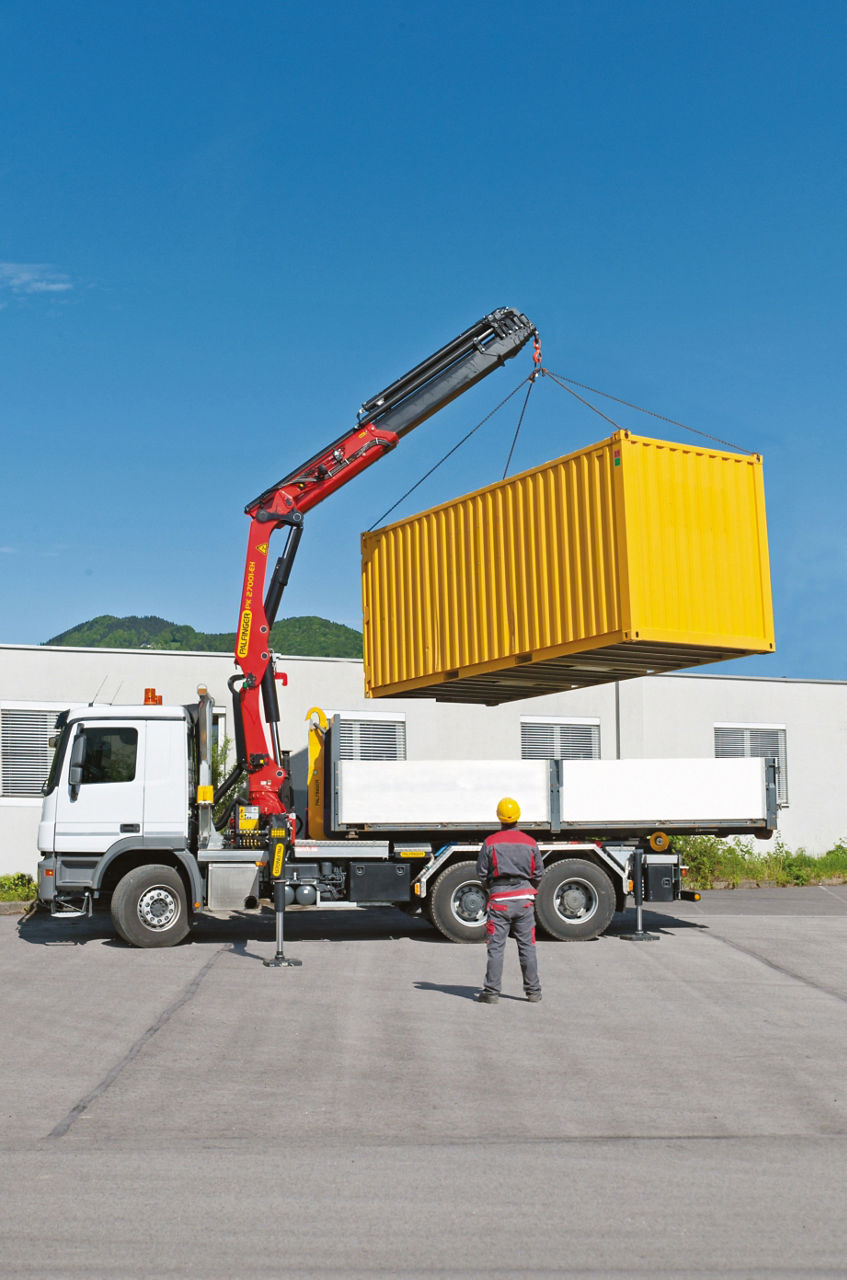

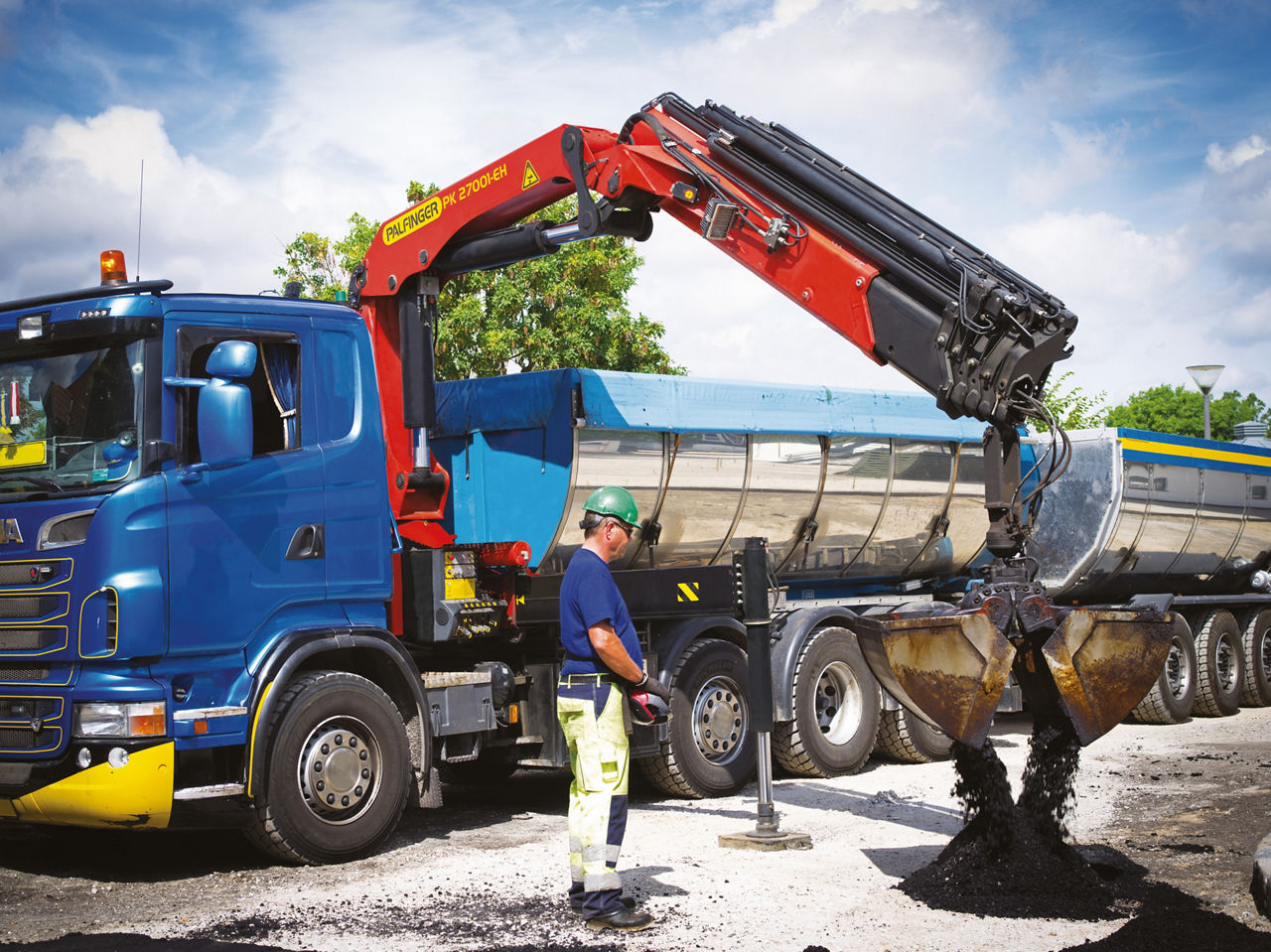

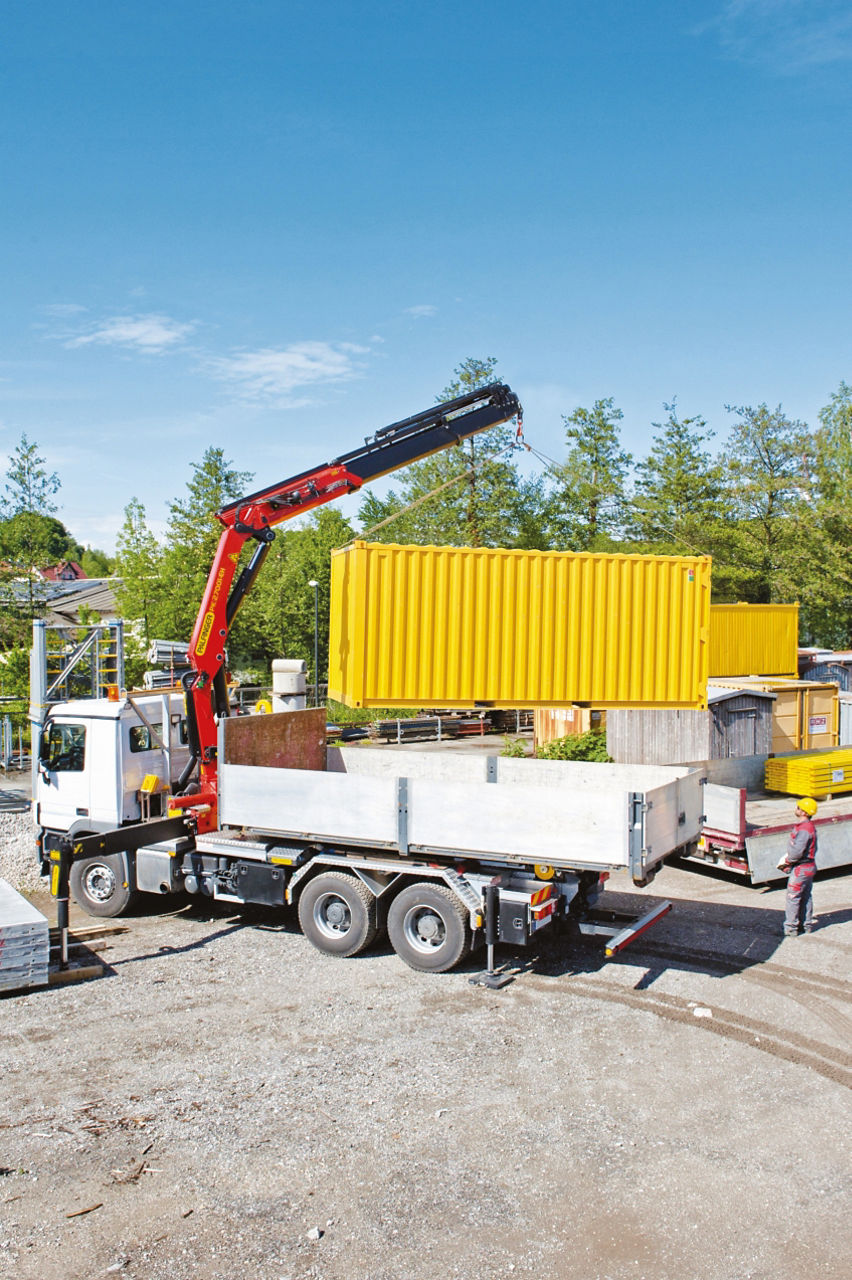

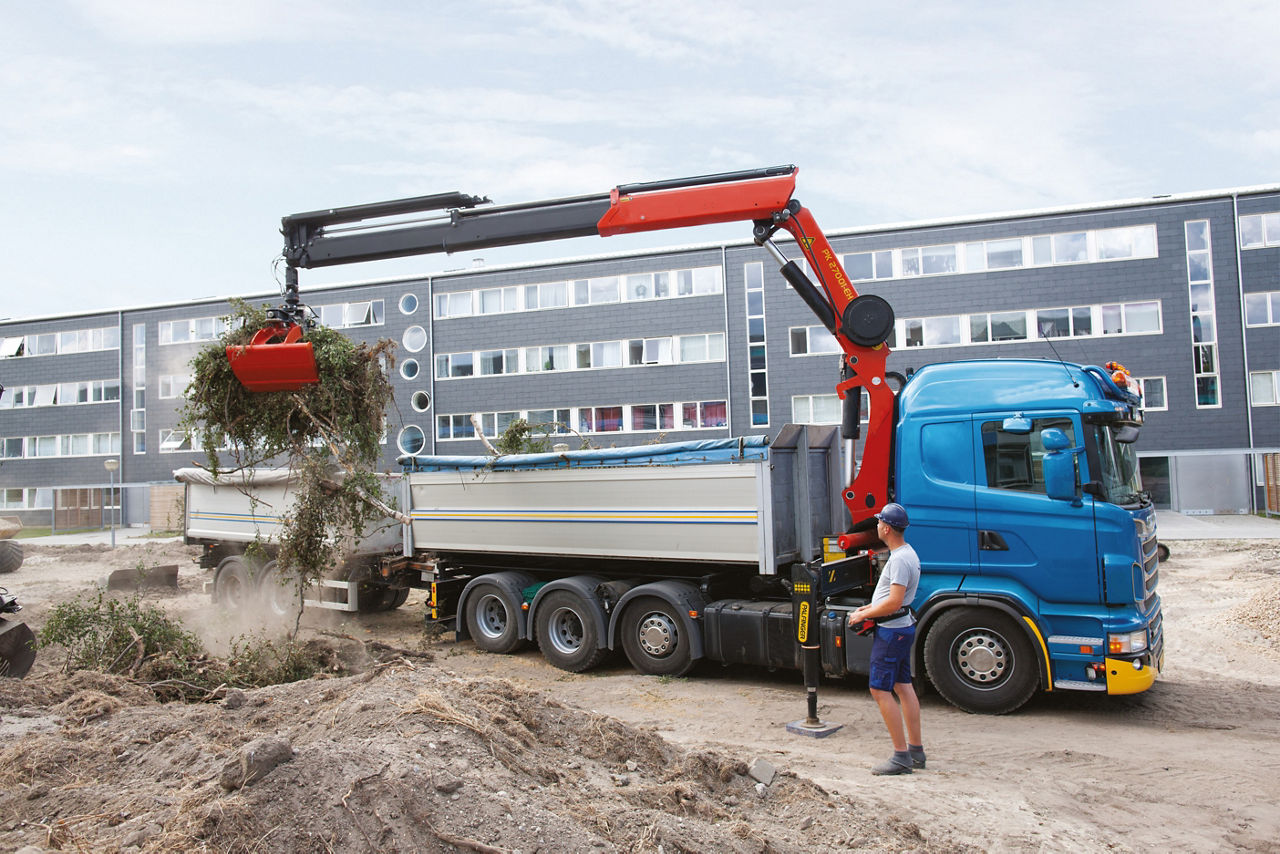

Certaines grues en photos dans ce document sont dotées d’équipements optionnels et ne correspondent pas au modèle standard.
Des réglementations nationales spécifiques relatives à la configuration des grues sont à observer. Les dimensions ne revêtent pas un caractère contraignant. Sous réserve de modifications techniques, d’omissions et d’erreurs de traduction.
Puissance de levage
|
Hauteur de la grue (mm) |
Peso (kg) |
Largeur de la grue (mm) |
Largeur de montage (mm) |
Couple de levage maximum (mt) |
Portée maximale (mt) |
Pression d’utilisation maximum M'a |
Débit de la pompe (L/min) |
Angle d'orientation (°) |
Couple de rotation (mt) |
|
|---|---|---|---|---|---|---|---|---|---|---|
| A | 2 340 mm | 2 578 kg | 2 550 mm | 955 mm | 25,8 mt | 8,1 m | 35 Mpa | 75-100 | 400 | 2.8 |
| B | 2 340 mm | 2 779 kg | 2 550 mm | 955 mm | 25,2 mt | 10,3 m | 35 Mpa | 75-100 | 400 | 2.8 |
| C | 2 340 mm | 2 959 kg | 2 550 mm | 1 030 mm | 24,7 mt | 12,5 m | 35 Mpa | 75-100 | 400 | 2.8 |
| D | 2 340 mm | 3 136 kg | 2 550 mm | 1 070 mm | 24,1 mt | 14,6 m | 35 Mpa | 75-100 | 400 | 2.8 |
| E | 2 340 mm | 3 282 kg | 2 550 mm | 1 070 mm | 23,6 mt | 16,9 m | 35 Mpa | 75-100 | 400 | 2.8 |
| F | 2 340 mm | 3 395 kg | 2 550 mm | 1 105 mm | 23,2 mt | 19,1 m | 35 Mpa | 75-100 | 400 | 2.8 |
| G | 2 340 mm | 3 504 kg | 2 550 mm | 1 105 mm | 22,9 mt | 21,3 m | 35 Mpa | 75-100 | 400 | 2.8 |
Certaines grues en photos dans ce document sont dotées d’équipements optionnels et ne correspondent pas au modèle standard.
Des réglementations nationales spécifiques relatives à la configuration des grues sont à observer. Les dimensions ne revêtent pas un caractère contraignant. Sous réserve de modifications techniques, d’omissions et d’erreurs de traduction.
