PK 110002 SH
Tvåan på slutet innebär att kranen är utrustad med dubbla länksystem – Palfingers Power link. Detta innebär att länksystem finns monterat mellan kranpelare och huvudarm och mellan huvud- och vipparm. Med dessa länksystem är kranen alltid lika stark i samtliga arbetslägen och hastigheten på funktionerna blir konstant.
Teknisk data

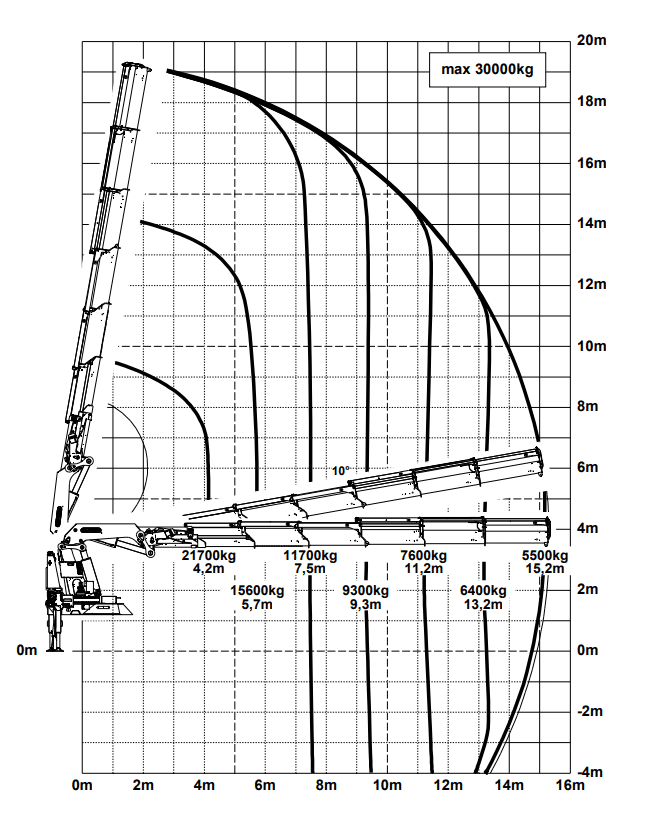

Lyftkapacitet

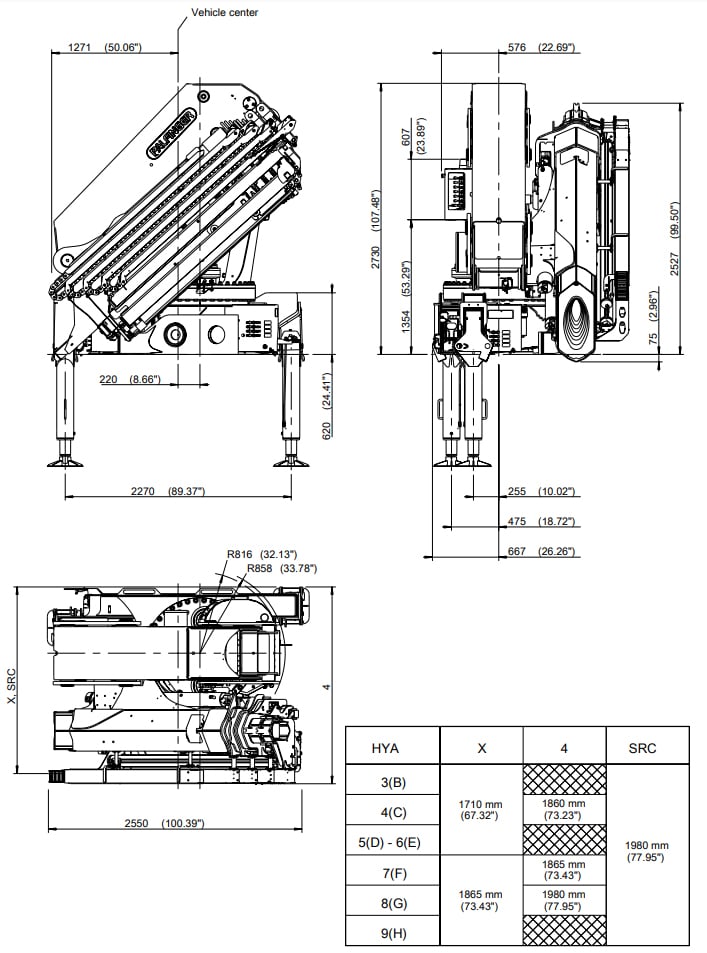

Ritningar
Fördelar
| Maximal hydraulisk räckvidd (9 hydrauliska utskjut) – horisontellt | 22,0 m
|
| Maximal hydraulisk räckvidd med jibb – horisontellt
| 34,3 m |
| Maximal räckvidd med jibb och manuella armar – horisontellt
| ca 38,8 m |
| Stödbensbredd standard (hydrauliskt utkörbara)
| 8,6 m |
| Svängvinkel
| oändlig |
| Svängmoment med två svängmotorer
| 9,0 tonmeter netto |
| Max arbetstryck
| 365 bar |
| Rekommenderat oljeflöde (endast med variabel pump) | ca 140 l/min |
| Egenvikt* | |
|---|
| Egenvikt standard med LKW fot (3 hydrauliska utskjut inkl. stödben) | 8 280 kg
|
| Egenvikt kran med 8 hydrauliska utskjut, slang- och rörsats
och stödben inkl. dubbla svängmotorer med kranfot med
benämning LKW alltså ej integrerad kranfot/hjälpram | 10 290 kg |
* angivna egenvikter kan när kranen är producerad variera med ±3%.
| Inbyggnadsmått | |
|---|
| Kran i standardutförande med LKW fot
| 1 710 mm |
| Kran med slang- och rörsats tom 7 hydrauliska utskjut (LKW) | 1 865 mm
|
| Kran med slang- och rörsats tom 8 hydrauliska utskjut (LKW) | 1 980 mm |
- Ersättare till PK 100002. Stålkvaliteten på bland annat utskjutsarmarna är ersatt till 1100 stål och tack vare detta kan man bibehålla egenvikten trots en starkare kran.
- Bra krokhöjd en meter från kranpelare.
- Totalhöjden på kranen är låg LKW fot (2 730 mm).
- Kranen kan utrustas med 9 hydrauliska utskjut (22,0 meter).
- Kranen är som standard utrustad med svängbara stödben – svängbara 180° (automatiskt)
- 17 tonmeters jibb med 6 hydrauliska utskjut kan monteras efter 8 hydrauliska utskjut på kranen. Till denna kan man montera 3 manuella armförlängningar (special).
- Följdstyrning på utskjutet gör att kranens livslängd förlängs.
- Stort svängmoment – kullagrad svängkrans.
- Snabbt utskjut tack vare regenerativ funktion.
