Sistema Roll off con Cable
Especificaciones clave
Imperial
Metric
Tipo
ART ART
Longitud Máx.
7.32 m 24 ft
Capacidad Máx.
34019 kg 75000 lbs

Construidos para ofrecer durabilidad y un mantenimiento mínimo, nuestros sistemas roll off con cable patentados de montaje superior ofrecen una versatilidad inigualable. El diseño innovador se adapta a chasis de uno o varios ejes, incluso a tanques de GNC, y ofrece la gama de capacidades más amplia del sector, desde 12,000 hasta 75,000 libras, para un rendimiento máximo.

Request a quote

I agree that my data will be stored to fulfill my request in the systems of the PALFINGER Group. This data is stored for documentation purposes for three years. *

I agree that PALFINGER may store my data beyond this inquiry and send me further information, highlights and offers for marketing purposes.

Request a quote

I agree that my data will be stored to fulfill my request in the systems of the PALFINGER Group. This data is stored for documentation purposes for three years. *

I agree that PALFINGER may store my data beyond this inquiry and send me further information, highlights and offers for marketing purposes.

Funciones de seguridad y bloqueo mejoradas

Los soportes de seguridad dobles proporcionan protección adicional al trabajar bajo el elevador, mientras que los seguros frontales dobles del contenedor garantizan un manejo seguro de la carga. Los bloqueos automáticos hidráulicos opcionales para contenedores, operados mediante el acoplamiento de la toma de fuerza, simplifican las operaciones y mejoran la eficiencia para aplicaciones de trabajo pesado.

alt text

Diseño duradero y fácil mantenimiento

El filtro de retorno hidráulico integrado reduce el riesgo de daños y simplifica el mantenimiento. Las poleas removibles y los pasadores de gran diámetro mejoran la facilidad de servicio y reducen el desgaste durante la elevación de cargas pesadas. Las opciones de bastidor incluyen configuraciones de rieles internos/externos y de servicio extremo, con rieles reforzados y rodillos de gran tamaño para un rendimiento duradero.

alt text

Equipos y accesorios

Opciones de Fender

Elija opciones de guardabarros que se adapten a sus necesidades: acero duradero para máxima resistencia o plástico ligero para mayor flexibilidad. Ambos diseños ofrecen una fácil instalación y protección confiable para su gancho.

Opciones de parachoques

Elija las opciones de parachoques que se ajusten a sus necesidades: de ancho completo para una cobertura máxima o de diseño dividido para mayor flexibilidad. Ambas soluciones ofrecen durabilidad e instalación sencilla para un rendimiento optimizado de los ganchos.

Opciones de iluminación

Las opciones de iluminación incluyen luces en la parte media del cuerpo para mayor visibilidad, focos para mayor precisión y luces estroboscópicas para mayor seguridad. Diseñadas para su durabilidad y fácil Instalación, estas soluciones mantienen sus ganchos en cumplimiento y listas para cualquier trabajo.

Sistema de lona

Elija opciones de sistemas de lonas de marcas de confianza: Pioneer o Roll-Rite. Ambos ofrecen durabilidad, fácil operación y cobertura segura para su gancho, garantizando seguridad y cumplimiento en todo momento.

Opciones de caja de herramientas

Elija opciones de caja de herramientas que se adapten a sus necesidades: construcción de aluminio o acero, disponibles en tamaños de 36"" o 48"". Construidas para ofrecer durabilidad y fácil Instalación, estas cajas de herramientas proporcionan almacenamiento seguro y flexibilidad para cualquier configuración de gancho.

Especificaciones técnicas

Datos técnicos - unidades EE. UU.

Capacidad (lb)

Ángulo de volteo

Alcance mín. del carro (in)

Longitud del cilindro (in)

Alcance mín. del brazo (in)

Longitud del contenedor (ft)

GVWR F/R (lb)
ART 12-12 12,000 lbs 53 degrees 0 inch_s 188 inch_s 84 inch_s 10-12 ft. 7,000/12,500
ART 12-14 12,000 lbs 48 degrees 0 inch_s 217 inch_s 108 inch_s 12-14 ft. 7,000/12,500
ART 20-16 20,000 lbs 56 degrees 0 inch_s 212 inch_s 120 inch_s 12-16 ft. 7,000/12,500
ART 20-18 20,000 lbs 52 degrees 0 inch_s 236 inch_s 140 inch_s 14-18 ft. 7,000/12,500

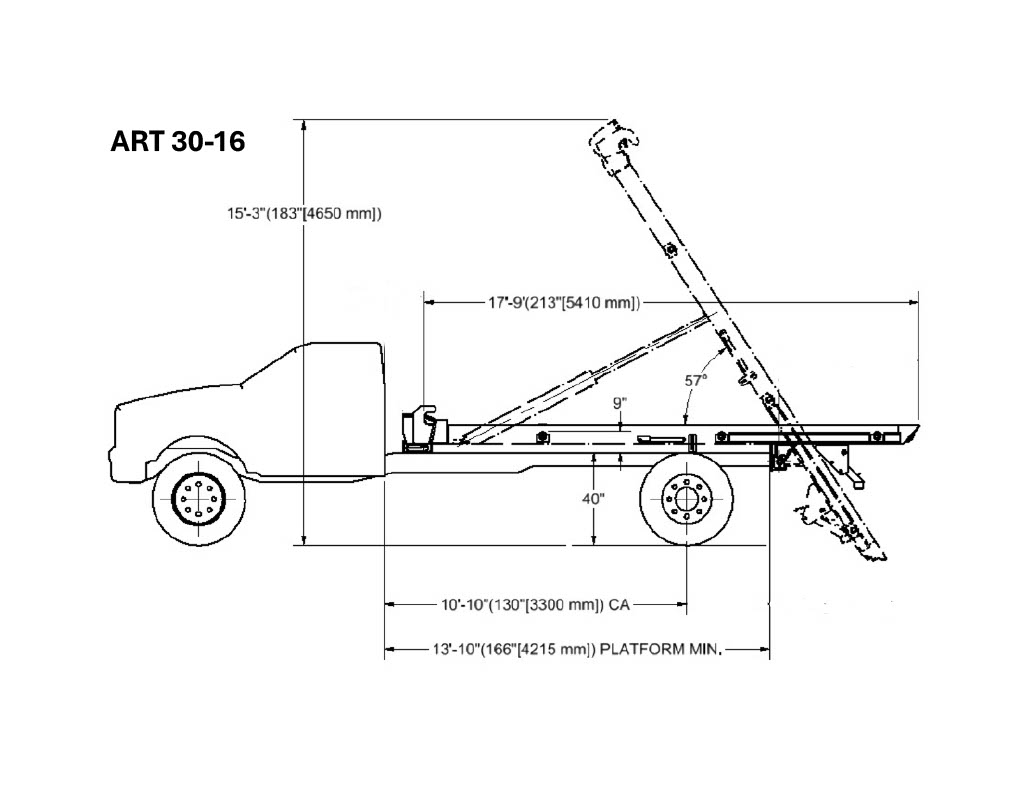

ART 30-16 30,000 lbs 56 degrees 0 inch_s 222 inch_s 125 inch_s 12-16 ft. 12,000/21,000
ART 30-16 ET 30,000 lbs 56 degrees 0 inch_s 232 inch_s 125 inch_s 12-16 ft. 12,000/21,000

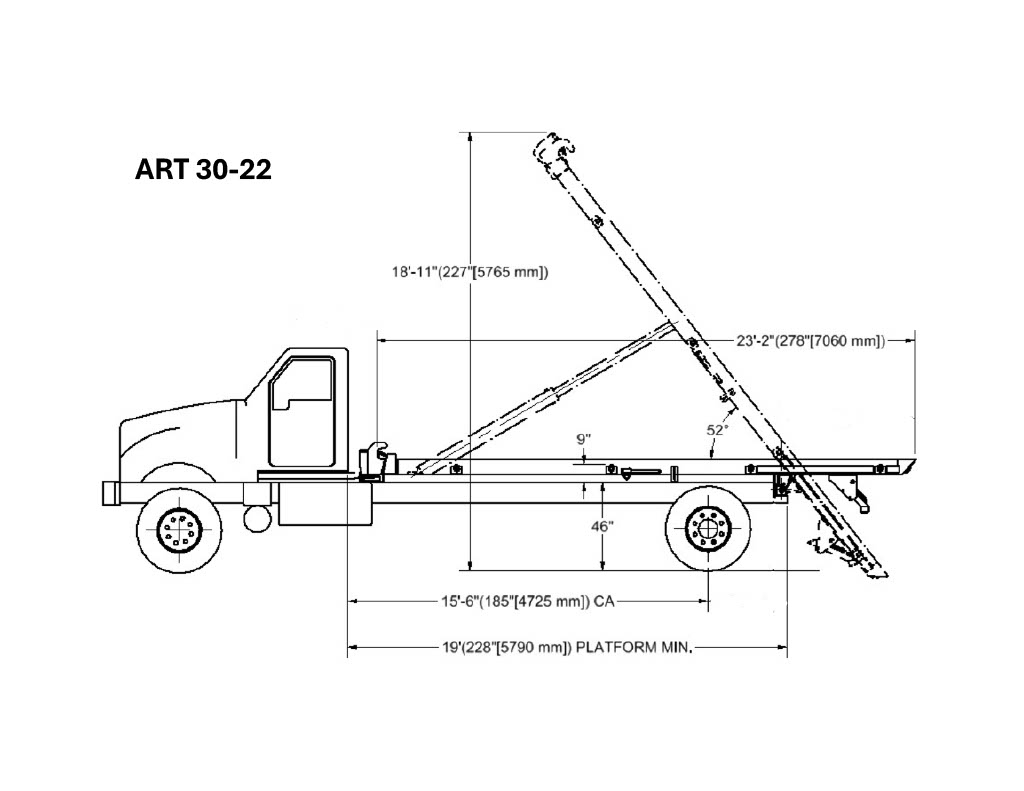

ART 30-22 30,000 lbs 48 degrees 0 inch_s 289 inch_s 186 inch_s 18-22 ft. 12,000/21,000
ART 30-22 ET 30,000 lbs 52 degrees 0 inch_s 320 inch_s 186 inch_s 18-22 ft. 12,000/21,000

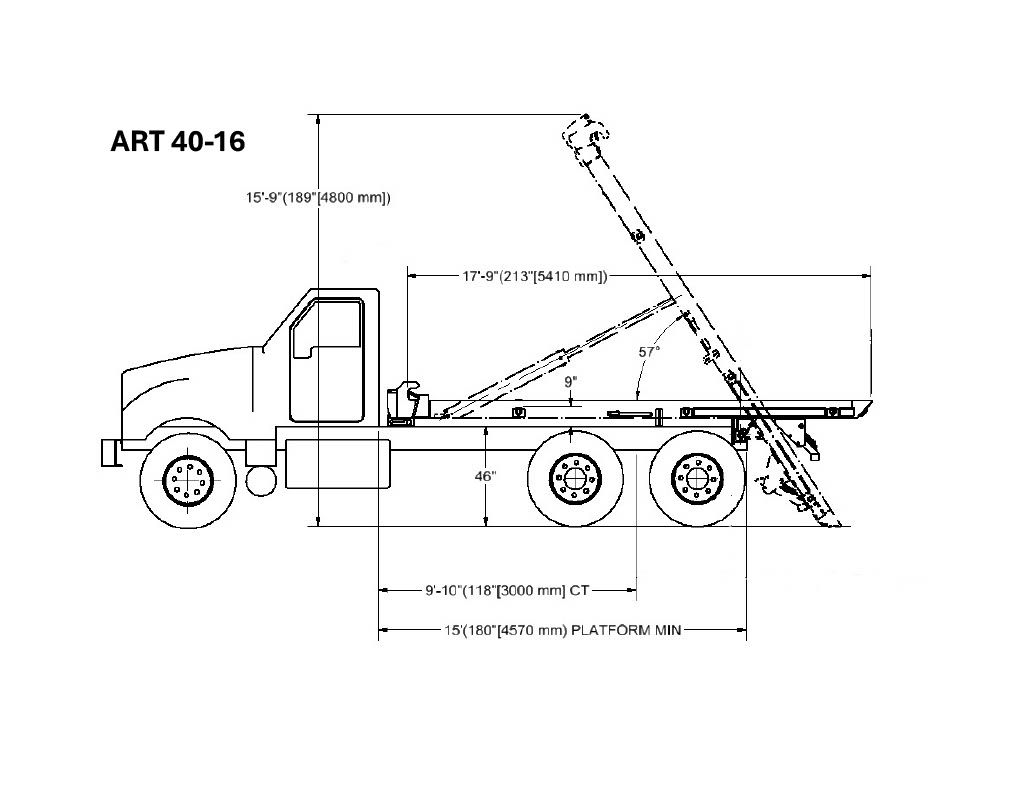

ART 40-16 40,000 lbs 56 degrees 118 inch_s 222 inch_s 164 inch_s 12-16 ft. 12,000/40,000
ART 40-16 ET 40,000 lbs 56 degrees 118 inch_s 232 inch_s 164 inch_s 12-16 ft. 12,000/40,000

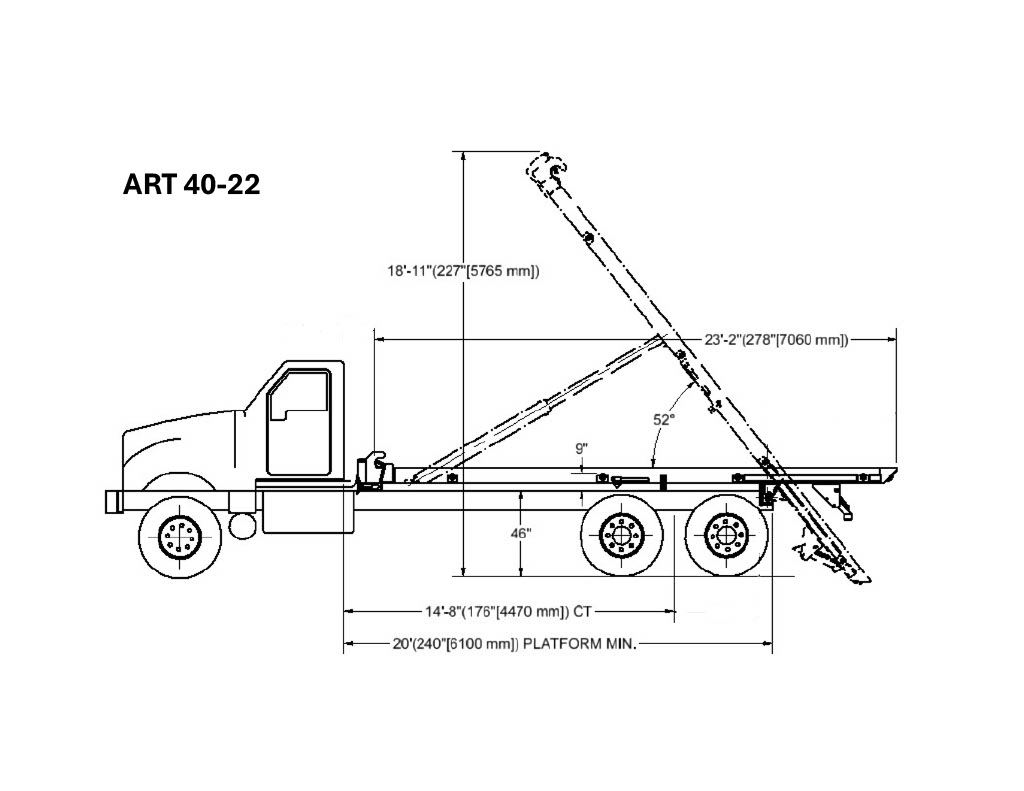

ART 40-22 40,000 lbs 48 degrees 176 289 inch_s 0 inch_s 18-22 ft. 12,000/40,000
ART 40-22 ET 40,000 lbs 52 degrees 176 320 inch_s 0 inch_s 18-22 ft. 12,000/40,000

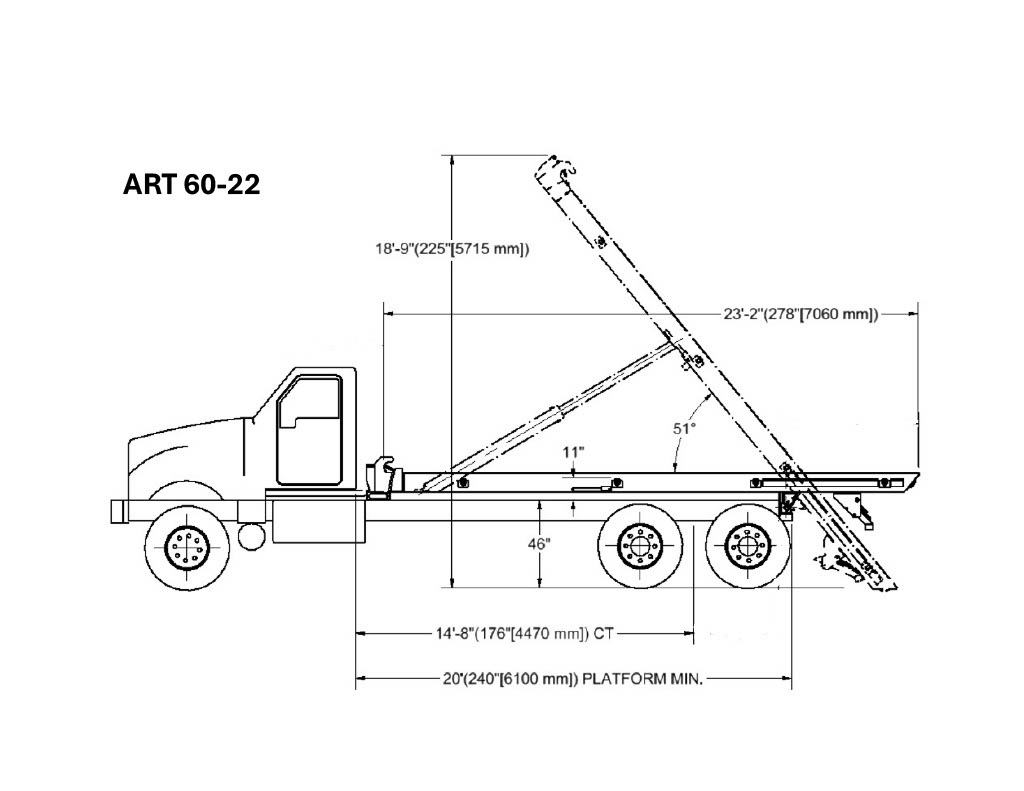

ART 60-22 60,000 lbs 49 degrees 176 289 inch_s 18-22 ft. 18,000/46,000
ART 60-22 ET 60,000 lbs 51 degrees 176 inch_s 321 inch_s 18-22 ft. 18,000/46,000
ART 60-22 IO 60,000 lbs 51 degrees 176 289 inch_s 18-22 ft. 18,000/46,000

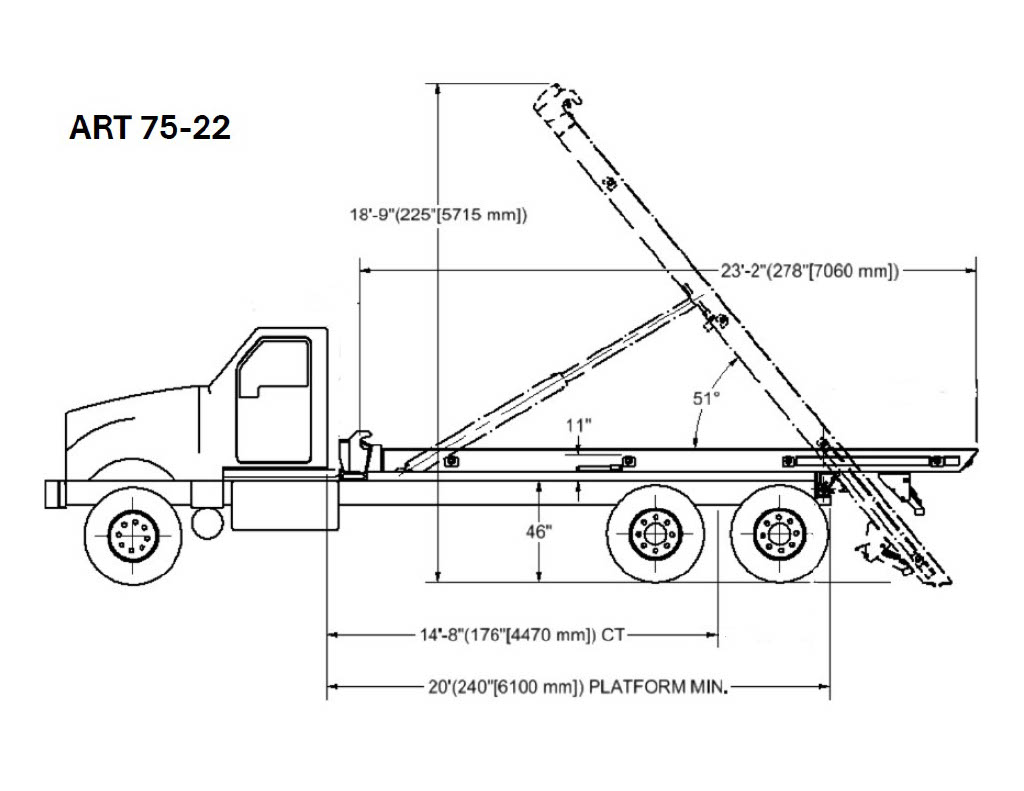

ART 75-22 75,000 lbs 48 degrees 176 inch_s 289 inch_s 18-22 ft. 18,000/46,000

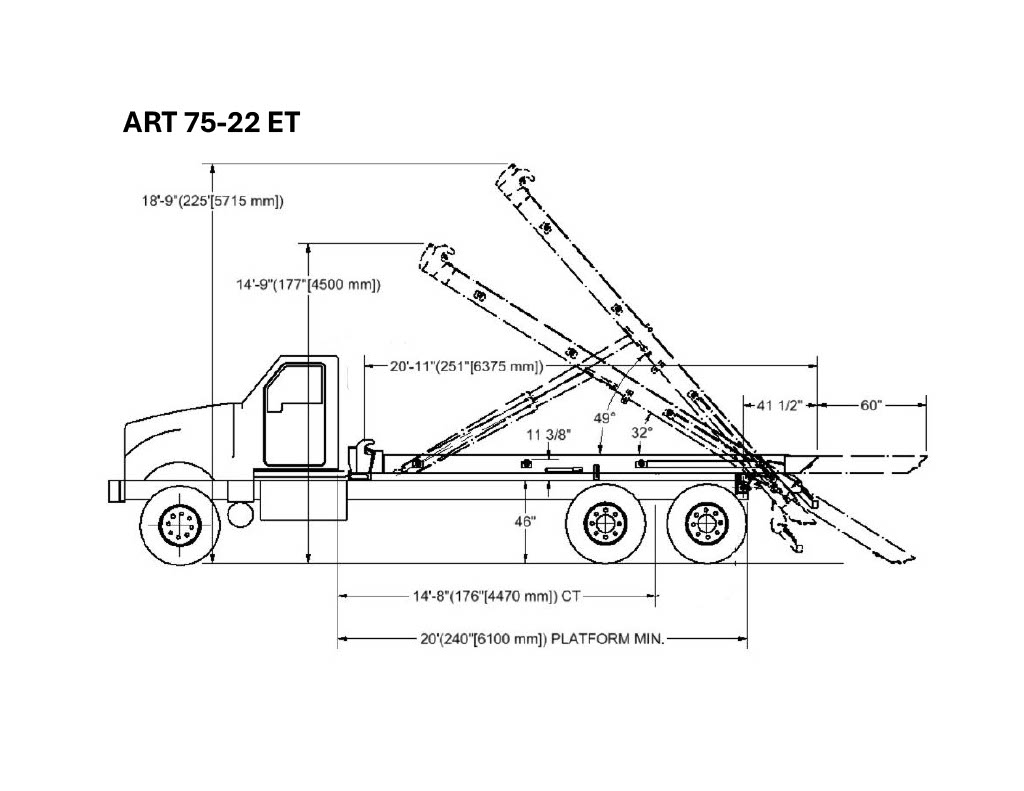

ART 75-22 ET 75,000 lbs 51 degrees 176 inch_s 321 inch_s 18-22 ft. 18,000/46,000
ART 75-22 IO 75,000 lbs 48 degrees 176 289 inch_s 18-22 ft. 18,000/46,000

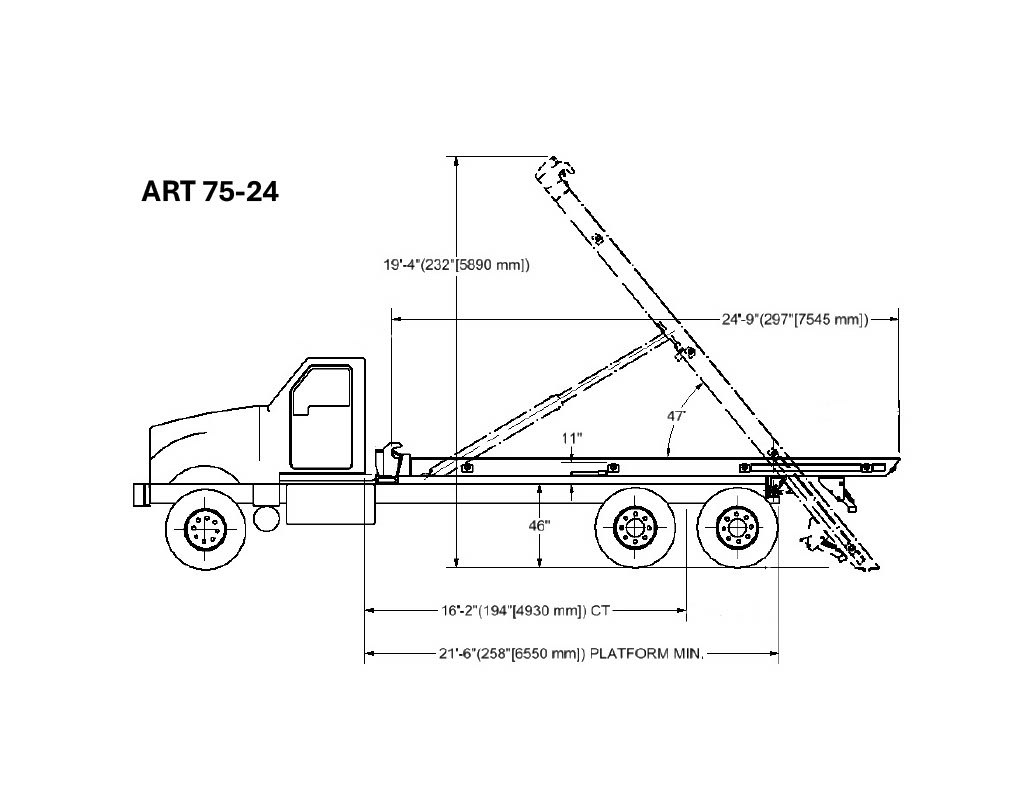

ART 75-24 75,000 lbs 48 degrees 194 307 inch_s 20-24 ft. 18,000/46,000

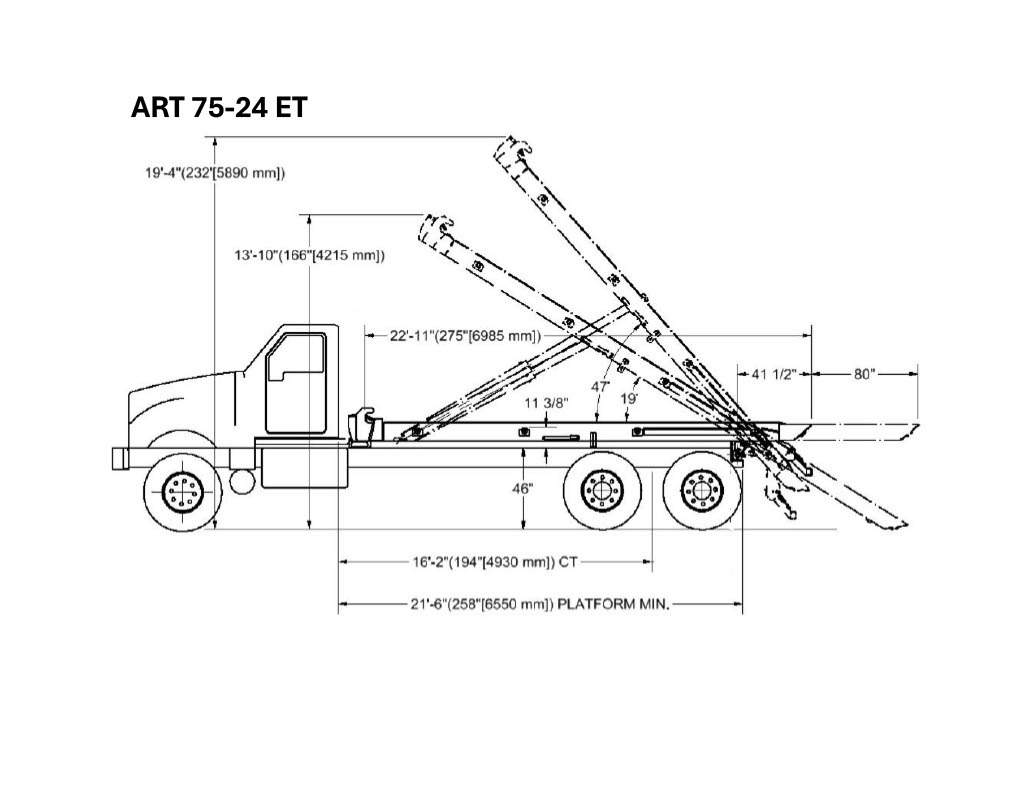

ART 75-24 ET 75,000 lbs 47 degrees 194 inch_s 367 inch_s 20-24 ft. 18,000/46,000
ART 75-24 IO 75,000 lbs 48 degrees 194 inch_s 307 inch_s 20-24 ft. 18,000/46,000
Datos técnicos - sistema métrico

Ángulo de volteo

Alcance mín. del carro (in)

Longitud del cilindro (cm)

Alcance mín. del brazo (in)

Capacidad (kg)

Longitud del contenedor (m)

GVWR F/R (lbs.)
ART 12-12 53 degrees 477.52 cm 84 inch_s 5,443 kg 3.05-4.27 m 7,000/12,500
ART 12-14 48 degrees 551.18 cm 108 inch_s 5,443 kg 3.66-4.27 m 7,000/12,500
ART 20-16 56 degrees 538.48 cm 120 inch_s 9,071 kg 3.66-4.88 m 7,000/12,500
ART 20-18 52 degrees 599.44 cm 140 inch_s 9,071 kg 4.27-5.49 m 7,000/12,500
ART 30-16 56 degrees 563.88 cm 125 inch_s 13,607 kg 3.66-4.88 m 12,000/21,000
ART 30-16 ET 56 degrees 589.28 cm 125 inch_s 13,607 kg 3.66-4.88 m 12,000/21,000
ART 30-22 48 degrees 734.06 cm 186 inch_s 13,607 kg 5.49-6.71 m 12,000/21,000
ART 30-22 ET 52 degrees 812.8 cm 186 inch_s 13,607 kg 5.49-6.71 m 12,000/21,000
ART 40-16 56 degrees 118 inch_s 563.88 cm 164 inch_s 18,143 kg 3.66-4.88 m 12,000/40,000
ART 40-16 ET 56 degrees 118 inch_s 589.28 cm 164 inch_s 18,143 kg 3.66-4.88 m 12,000/40,000
ART 40-22 48 degrees 176 inch_s 734.06 cm 18,143 kg 5.49-6.71 m 12,000/40,000
ART 40-22 ET 52 degrees 176 inch_s 812.8 cm 18,143 kg 5.49-6.71 m 12,000/40,000
ART 60-22 49 degrees 176 inch_s 734.06 cm 27,215 kg 5.49-6.71 m 18,000/46,000
ART 60-22 ET 49 degrees 176 inch_s 815.34 cm 27,215 kg 5.49-6.71m 18,000/46,000
ART 60-22 IO 49 degrees 176 inch_s 734.06 cm 27,215 kg 5.49-6.71 m 18,000/46,000
ART 75-22 48 degrees 176 inch_s 734.06 cm 34,019 kg 5.49-6.71 m 18,000/46,000
ART 75-22 ET 51 degrees 176 inch_s 815.34 cm 34,019 kg 5.49-6.71 m 18,000/46,000
ART 75-22 IO 48 degrees 176 inch_s 734.06 cm 34,019 kg 5.49-6.71 m 18,000/46,000
ART 75-24 48 degrees 194 inch_s 779.78 cm 34,019 kg 6.10-7.32 m 18,000/46,000
ART 75-24 ET 47 degrees 194 inch_s 932.18 cm 34,019 kg 6.10-7.32 m 18,000/46,000
ART 75-24 IO 48 degrees 194 inch_s 779.78 cm 34,019 kg 6.10-7.32 m 18,000/46,000
Características estándar

Descubrir características estándar

Diseñado para configuraciones de varios ejes y GNC

Ideal para el montaje en chasis de múltiples ejes y para acomodar tanques de GNC, este diseño asegura flexibilidad y compatibilidad para diversas configuraciones de vehículos. Construido para la durabilidad y la eficiencia, soporta un rendimiento de trabajo pesado mientras maximiza el espacio y la funcionalidad.

Cilindro de un solo cableado

Los sistemas roll off con cable de cilindro con un solo cableado están construidos para una elevación confiable con un diseño simple y eficiente. Usando una línea de cable y un cilindro hidráulico, proporcionan un manejo fluido de cargas para camiones y equipos, lo que los convierte en una opción práctica para trabajos pesados.

Parachoques ICC plegable patentado

Nuestro parachoques ICC plegable patentado se retrae automáticamente cuando se levanta el elevador, eliminando la necesidad de válvulas de aire adicionales o pivotes mecánicos complejos. Este diseño inteligente simplifica la operación, reduce el mantenimiento y asegura el cumplimiento sin sacrificar la eficiencia.

El diseño de montaje superior maximiza el espacio

La Instalación del sistema roll off con cable montado en la parte superior crea espacio adicional para tanques de combustible más grandes, cajas de baterías y almacenamiento de herramientas. Este diseño maximiza la capacidad del chasis mientras mantiene la resistencia y la confiabilidad, convirtiéndolo en una solución ideal para elevaciones de trabajo pesado y configuraciones de vehículos eficientes.

Características opcionales

Solo riel exterior

Aerodinámico y robusto, el bastidor exterior exclusivo para rieles proporciona un rendimiento eficiente para operaciones estándar de trabajo pesado. Construido para ofrecer confiabilidad, asegura una elevación uniforme y una durabilidad prolongada.
