PW 35001-SH
Grúas para Manejo de Materiales
Especificaciones clave
Imperial
Metric
- Momento Máx. de Elevación
- 31.0 mt 224285 ft lbs.
- Capacidad Máx. de Elevación
- 4,400 kg 9,700 lbs
- Alcance Máx.
- 18.6 m 61 ft

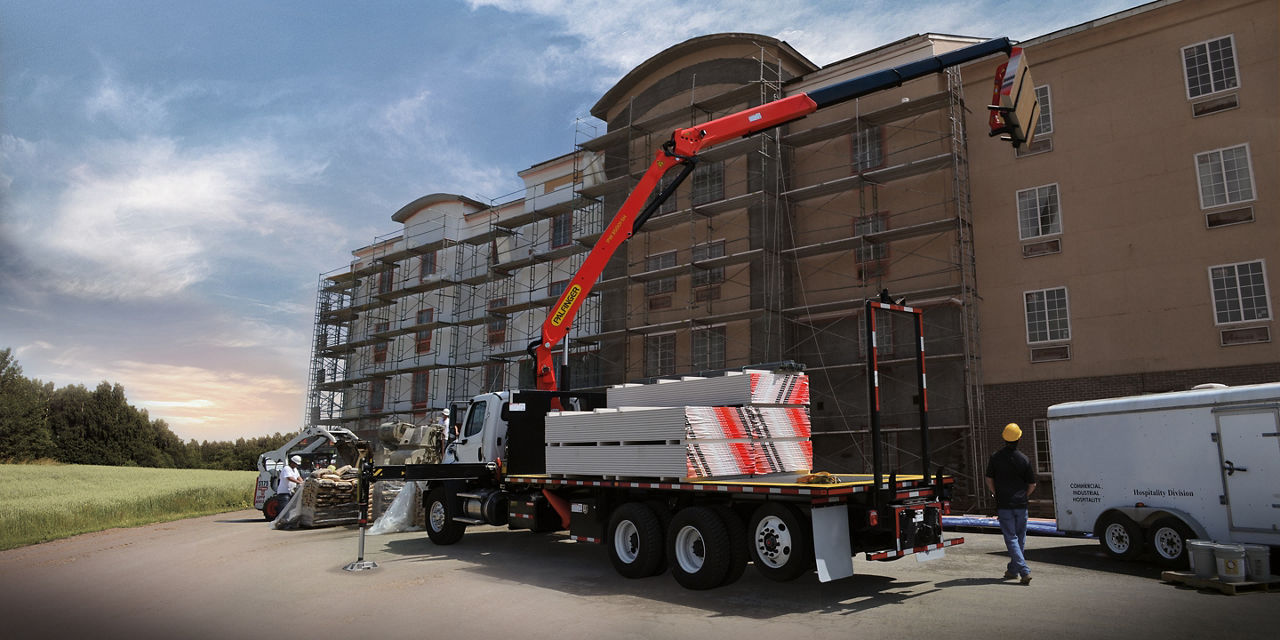

Con tecnología SH avanzada y una pluma de dos secciones, el PW 35001-SH ofrece un alcance máximo de 43 ft y una capacidad de elevación de 31 mt para una operación uniforme y eficiente. Diseñadas para un servicio sencillo, estas grúas ofrecen un alcance, capacidad y ahorro de costos superiores, ideales para la construcción de cimientos y el manejo de materiales.
Datos técnicos - unidades EE. UU.
|
Ancho de la Grúa (in) |
Capacidad Máx. de Elevación (lbs) |
Presión de Funcionamiento (psi) |
Alcance Máx. Hidráulico (ft) |
Altura de la Grúa (in) |
Ancho de Instalación (in) |
Momento Máx. de Elevación |
Capacidad de la Bomba |
Torque de Giro |
Extensión del Estabilizador |
Rotación |
|
|---|---|---|---|---|---|---|---|---|---|---|---|

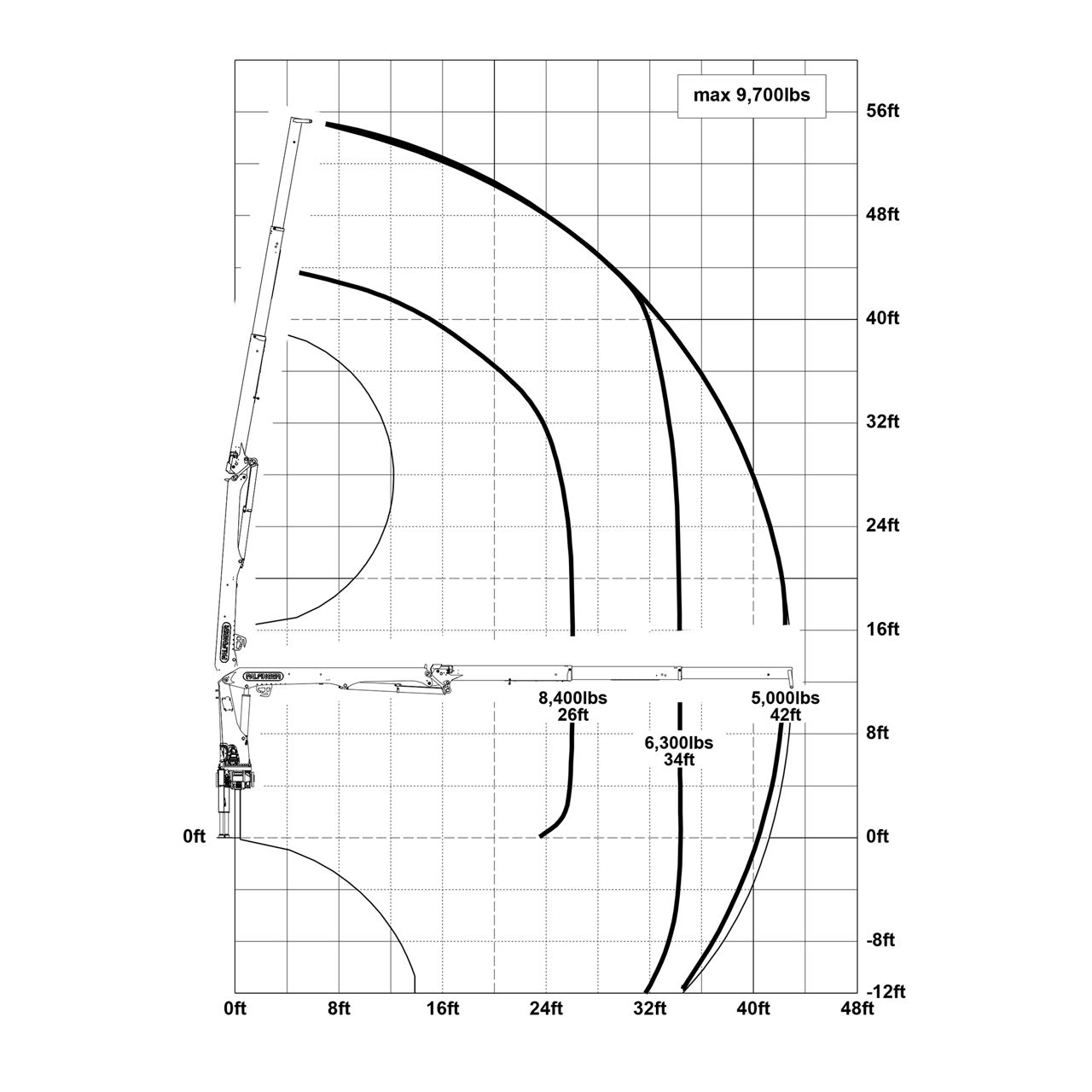

| A | 91.1 inch | 9,700 lbs | 5,075 psi | 43 ft | 109.5 inch | 35.1 inch | 224285 ft-lbs. | 21.1 - 26.4 | 28910 ft-lbs. | 22' 5" | 470 degrees |

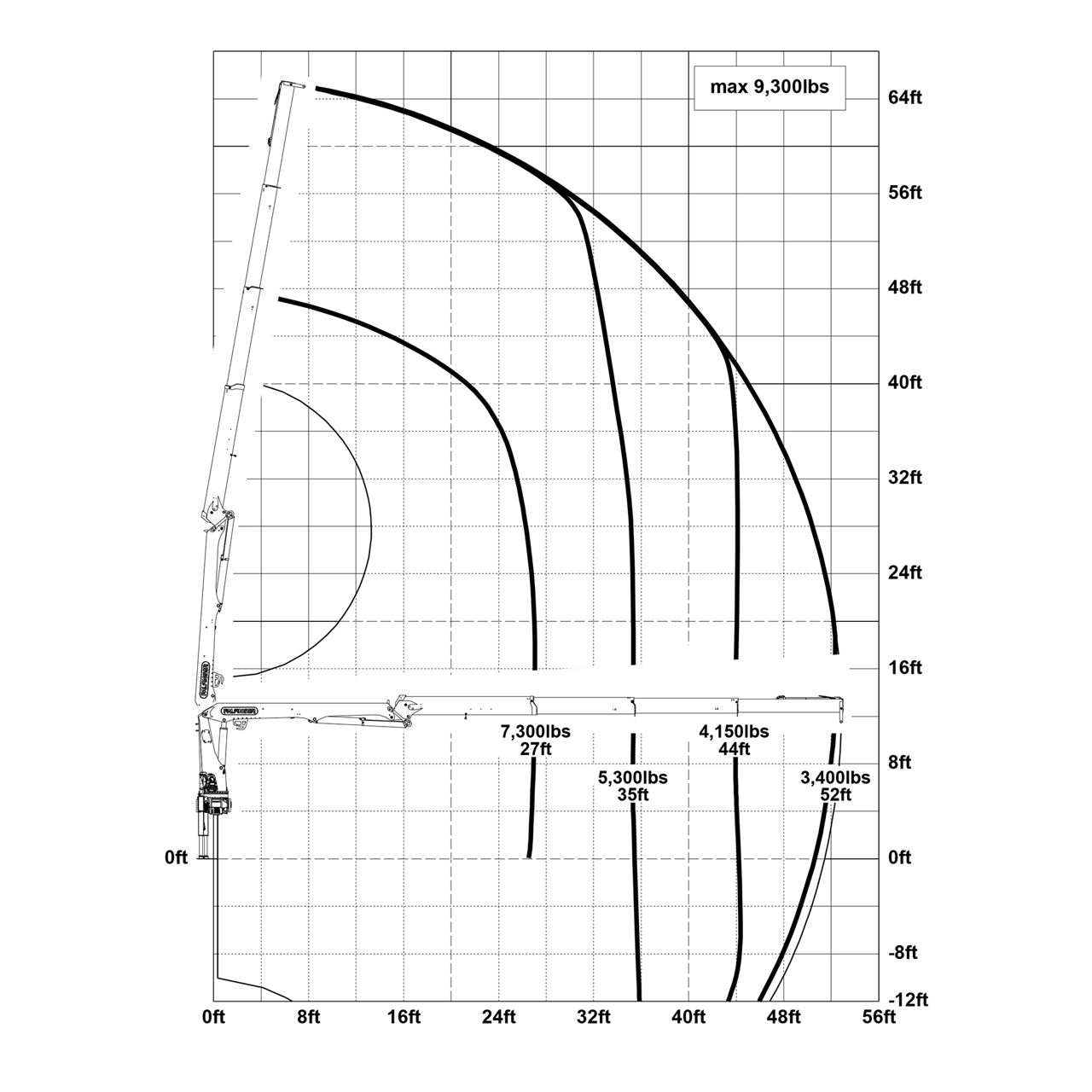

| B | 91.1 inch | 9,700 lbs | 5,075 psi | 52.8 ft | 109.5 inch | 35.1 inch | 199686 ft-lbs. | 21.1 - 26.4 g/min. | 28910 ft-lbs. | 22' 5" | 470 degrees |

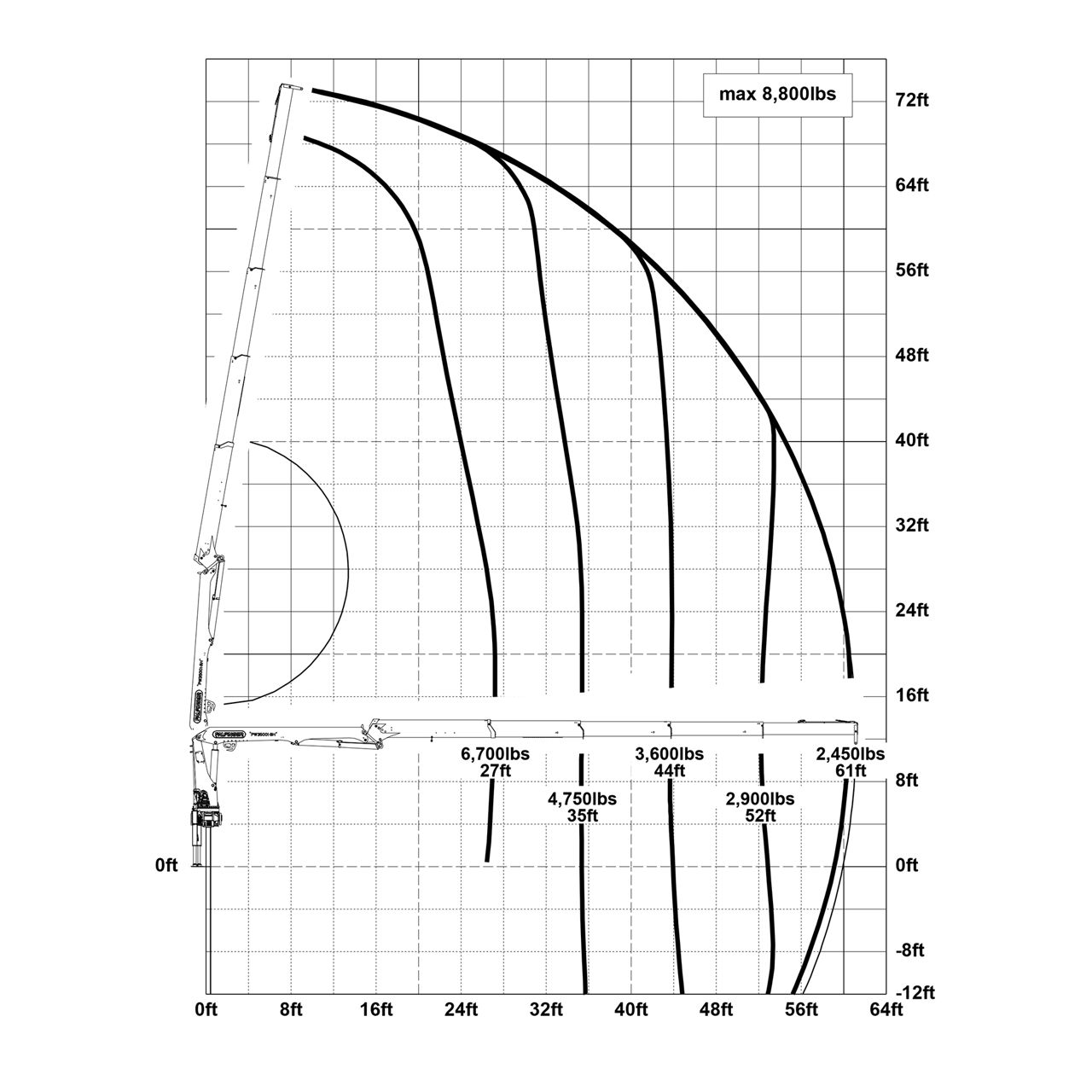

| C | 91.1 inch | 9,700 lbs | 5,075 psi | 61 ft | 109.5 inch | 35.1 inch | 188110 ft-lbs. | 21.1 - 26.4 g/min. | 28910 ft-lbs. | 22' 5" | 470 degrees |
Datos técnicos - sistema métrico
|
Altura de la Grúa (mm) |
Ancho de Instalación (mm) |
Alcance Máx. Hidráulico (m) |
Capacidad Máx. de Elevación (kg) |
Presión de Funcionamiento (bar) |
Ancho de la Grúa (mm) |
Momento Máx. de Elevación |
Capacidad de la Bomba |
Rotación |
Torque de Giro |
Extensión del Estabilizador |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 2,781.3 mm | 891.54 mm | 13.1 m | 4,400 kg | 350 bar | 2,313.9 mm | 31.0 mt | 80-100 l/min. | 470 degrees | 4.0 mt | 6.8 m |
| B | 2,781.3 mm | 891.54 mm | 16.1 m | 4,400 kg | 350 bar | 2,313.9 mm | 27.6 mt | 80-100 l/min. | 470 degrees | 4.0 mt | 6.8 m |
| C | 2,781.3 mm | 891.54 mm | 18.6 m | 4,400 kg | 350 bar | 891.54 mm | 26.0 mt | 80-100 l/min. | 470 degrees | 4.0 mt | 6.8 m |
Sistema de supresión de oscilación activa (AOS)
La tecnología patentada mantiene las cargas estables al eliminar el rebote tras paradas bruscas. Esto reduce la carga de impacto en la pluma, protegiendo la grúa, el vehículo y al operador para un manejo de materiales más seguro y fluido.
Patente de EE. UU. n.º 6,328,173; se aplican otras patentes
Control remoto por radio
Las grúas controladas por radio ofrecen precisión y conveniencia con una estación de control avanzada. Pantalla integrada, puertos de prueba hidráulicos y paneles de fácil acceso simplifican el servicio y el mantenimiento, aumentando la eficiencia para el manejo de materiales y aplicaciones de elevación de cargas pesadas.
Tecnología de Elementos Finitos
El diseño de grúas de alta tecnología comienza con el análisis de tecnología de elementos finitos (FEA). Cada componente de carga se calcula con precisión, se optimiza y se diseña para ofrecer resistencia mientras se reduce el peso, proporcionando un rendimiento superior de elevación y eficiencia para el manejo de materiales.
Sistema de Extensión de Bajo Mantenimiento
Lidere el diseño de grúas apto para el servicio con nuestro sistema de extensión de bajo mantenimiento, que utiliza un diseño sellado y resistente al desgaste, con elementos deslizantes optimizados y componentes protegidos contra la corrosión. Esto minimiza los requisitos de lubricación y reduce los intervalos de servicio, asegurando el máximo tiempo de actividad y confiabilidad operativa.
PALTRONIC 50 & 150
PALTRONIC es el sistema de control electrónico avanzado que monitorea y gestiona las operaciones de la grúa para un rendimiento óptimo. Diseñado para la confiabilidad y la facilidad de operación, proporciona una funcionalidad superior y seguridad para aplicaciones de manejo de materiales con diagnósticos en tiempo real, protección contra sobrecarga, gestión inteligente de funciones, control de geometría y pantalla LCD.
Power Link Plus
Nuestro avanzado sistema de enlace conecta el brazo articulado y la pluma principal para aumentar la energía de elevación en posiciones críticas mientras mantiene una velocidad constante. Este diseño garantiza el máximo rendimiento y eficiencia para aplicaciones exigentes de manejo de materiales.
Luces de advertencia del estabilizador
Las luces de advertencia LED estándar en los cilindros estabilizadores aseguran la máxima visibilidad y seguridad. Los LED de color naranja brillante alertan a los operadores de grúas, peatones y al tráfico que pasa, mejorando la conciencia y reduciendo el riesgo durante las operaciones de manejo de materiales.
Sistema de mesa giratoria
Experimente un rendimiento de giro superior con nuestro sistema de mesa giratoria. Los motores de accionamiento hidráulico dual proporcionan una rotación de grúas fluida y potente, superando al tradicional sistema de cierre y piñón en cuanto a precisión y confiabilidad en el manejo de materiales.
Detección de carga
Válvula de control para bombas de desplazamiento variable, que permite una regulación hidráulica precisa del flujo según la demanda, reduce el consumo energético y optimiza la eficiencia del sistema para operaciones de rendimiento alto.
Utilización del aceite de retorno
Aprovecha la regeneración hidráulica al redirigir el aceite de retorno de los cilindros de extensión de nuevo al circuito de presión, lo que aumenta significativamente la velocidad de extensión del brazo, al tiempo que reduce la pérdida de energía y mejora la eficiencia general del sistema.
Características opcionales
Interruptores de posición de transporte
Los interruptores de transporte montados en fábrica mejoran la seguridad al evitar que el operador de la grúa conduzca sin guardar correctamente la pluma, los soportes y los estabilizadores laterales. Esta función inteligente garantiza un transporte seguro y protege su equipo y sitio de trabajo.
