L Crane

Q150L

Grúa De Reciclaje Tipo L De Capacidad Media-Alta

alt text
Epsilon
Especificaciones clave
Imperial
Metric
Alcance máximo
10.4 m
Momento máximo de elevación
142 kNm
Peso propio
2,410 kg

Esta grúa de reciclaje tipo L de nuestra gama Epsolution tiene una capacidad de elevación de 15 toneladas métricas y está disponible en cinco longitudes de brazo: 8,0 m, 8,0 m (V), 8,3 m, 9,7 m y 10,4 m. Cuenta con Epscope, Epslink y HPSC, junto con seis métodos de control diferentes.

*Según la variante y el equipamiento seleccionados.

Request a quote

I agree that my data will be stored to fulfill my request in the systems of the PALFINGER Group. This data is stored for documentation purposes for three years. *

I agree that PALFINGER may store my data beyond this inquiry and send me further information, highlights and offers for marketing purposes.

Request a quote

I agree that my data will be stored to fulfill my request in the systems of the PALFINGER Group. This data is stored for documentation purposes for three years. *

I agree that PALFINGER may store my data beyond this inquiry and send me further information, highlights and offers for marketing purposes.

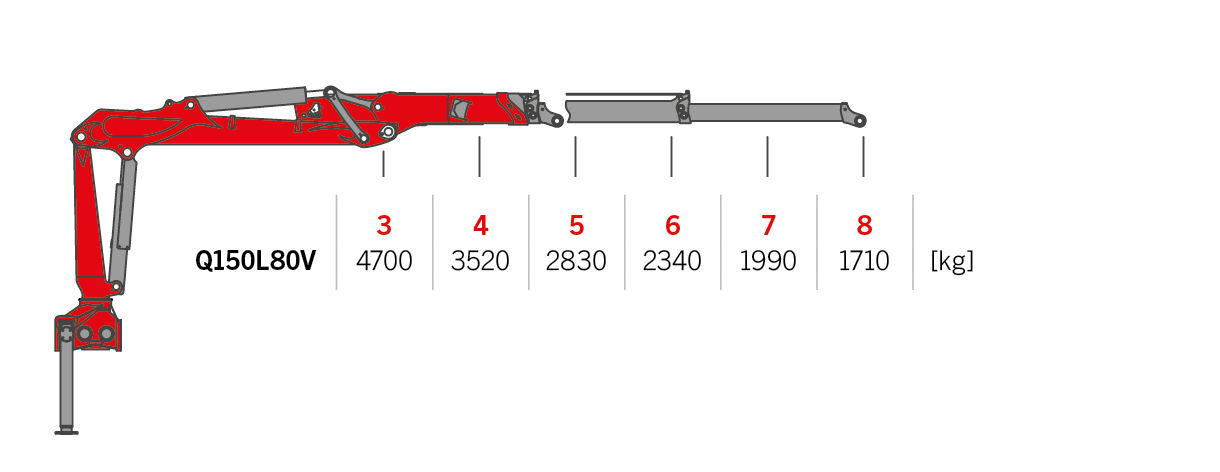

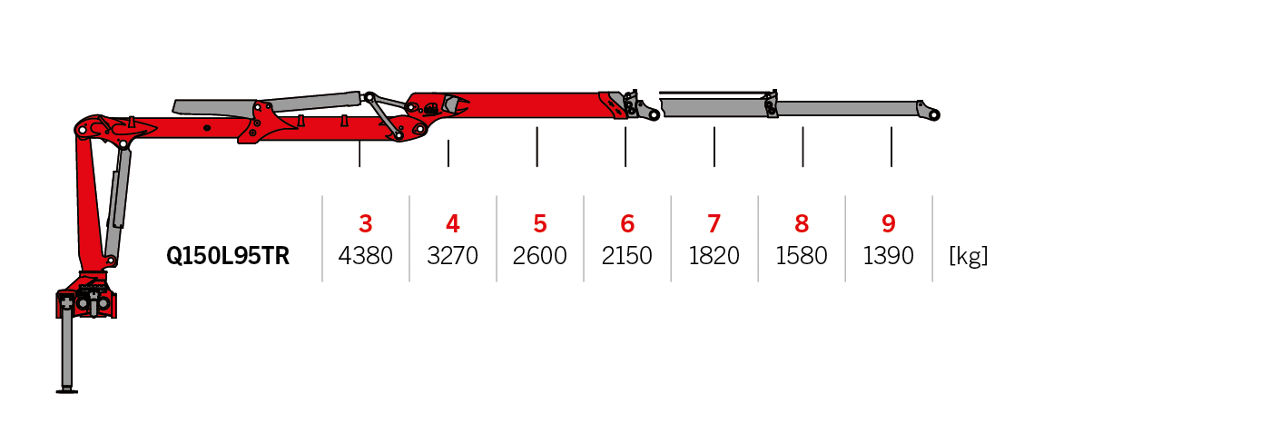

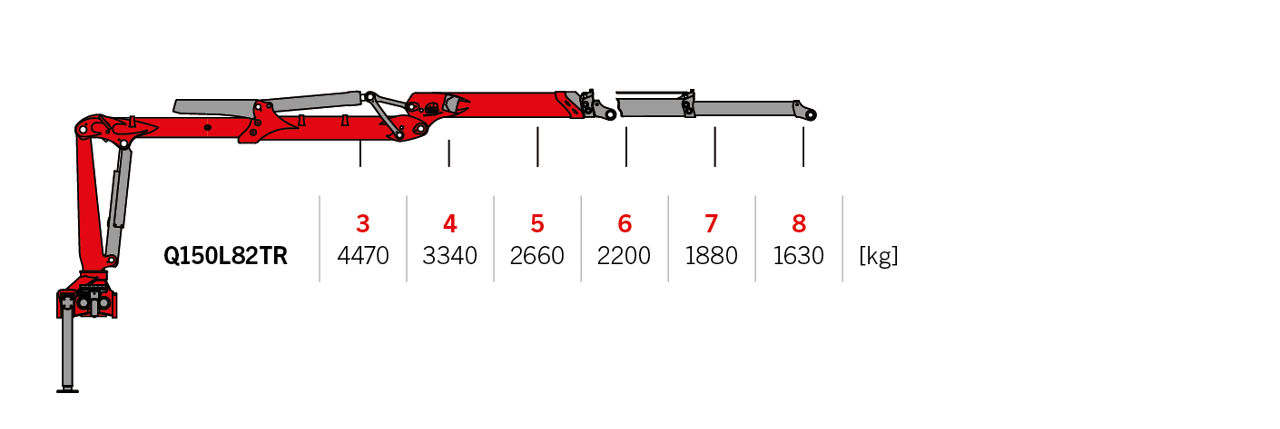

Diagramas

Ver
alt text

Ver
alt text

Ver
alt text

Ver
alt text

Ver
alt text

Ver
alt text

Ver
alt text

Ver

Enrutamiento hidráulico protegido

Epslink y Epscope se combinan para ofrecer un rendimiento inigualable.

Epslink es la combinación patentada de un rotador de eslabones de Epsilon. Cuenta con un eslabón de cuatro ojos extraordinariamente robusto con enrutamiento interno de la manguera y se combina con Epscope para proporcionar una solución práctica y profesional.

Epscope es el sistema de brazos de extensión patentado por EPSILON, disponible en variantes de telescopio simple y doble. El cilindro de extensión y el equipo de manguera están montados en su interior, lo que permite a los operadores trabajar de forma segura sin riesgo de dañar mecánicamente los componentes clave.
alt text

KTL, modelado de elementos finitos y diseño funcional

Tecnología innovadora para protección superficial duradera, pruebas de durabilidad y funcionalidad optimizada.

Recubrimiento catódico por inmersión (KTL)

Este tratamiento superficial especializado sienta las bases para una protección duradera de la superficie. Las plantas de producción de PALFINGER en Marburgo y Lengau cuentan con líneas de recubrimiento catódico por inmersión totalmente automatizadas.

Este tratamiento comienza con el desengrasado y el enjuague de los componentes antes de activarlos, aplicar un recubrimiento de fosfato de zinc y volver a enjuagarlos. A continuación, se procede a la activación y a un enjuague final con agua ultra-pura antes de someter los componentes al recubrimiento catódico por inmersión. Por último, unos sofisticados sistemas robóticos finalizan el proceso.

Método de los elementos finitos

En EPSILON aplicamos el método de los elementos finitos para optimizar nuestros procesos de construcción de grúas. Llevamos varios años utilizando esta técnica de modelado de última generación para refinar todos los elementos de soporte fabricados con acero de grano fino.

Diseño funcional

Desarrollamos cada forma y detalle en función de la utilidad y la aplicación práctica. Nuestros diseños siguen una lógica técnica clara que garantiza un funcionamiento eficiente, intuitivo y un alto rendimiento. Este enfoque combina la precisión técnica con una estética limpia y funcional.
alt text

Triple L

Las grúas triples tipo L tienen una pluma larga y recta diseñada para un alcance extendido y una gran capacidad de elevación. Esta característica opcional es ideal para amplias zonas de trabajo y cargas precisas a distancia.

alt text

HPSC y HPSC-light

Control de estabilidad High Performance

El sistema de control de estabilidad High Performance (HPSC) optimiza la comodidad y la seguridad del operador, incluso durante los despliegues en espacios reducidos.



En zonas urbanas densamente pobladas o cuando se está rodeado de tráfico en movimiento, es posible que solo se pueda estabilizar la grúa de forma unilateral, e incluso puede que no sea posible. HPSC asegura que las operaciones de grúas se puedan realizar de forma segura en tales situaciones al eliminar la necesidad de garantizar que se cumplan las condiciones predefinidas de los gatos.



En comparación con los sistemas proporcionales convencionales, el sistema HPSC opcional de PALFINGER EPSILON es el que más se acerca a conseguir una verdadera estabilidad. Los sistemas HPSC y HPSC-L ofrecen un cálculo en tiempo real de la capacidad de elevación, teniendo en cuenta factores como la situación del apoyo y el ángulo de giro.

El sistema de control de estabilidad de High Performance (HPSC) supervisa continuamente la extensión de cada estabilizador y ajusta en consecuencia la capacidad de elevación de la grúa. Esto garantiza un funcionamiento seguro de la grúa, independientemente de si uno o ambos estabilizadores están parcial o totalmente extendidos.

El sistema de High Performance Stability Control Light (HPSC-L) se basa en un sencillo proceso de monitorización en dos pasos, en el que los apoyos se pueden retraer o extender por completo. La capacidad de elevación total de la grúa solo está disponible cuando el apoyo correspondiente está completamente extendido, para una solución de seguridad sencilla.
alt text

Equipos y accesorios

SG256

Con un volumen de 250 l, una carga máxima de 2500 kg y una presión de funcionamiento de 30 MPa, la SG256 combina resistencia y eficiencia con un peso de la grúa de 377 kg.
alt text

SG300

Con un volumen de 300 l, una carga máxima de 2500 kg y una presión de funcionamiento de 30 MPa, la SG300 garantiza un rendimiento constante con un peso de la grúa de 424 kg.
alt text

SG304

Con un volumen de 300 l, una carga máxima de 2500 kg y una presión de funcionamiento de 32 MPa, la SG304 ofrece un manejo fiable con un peso de la grúa de 320 kg.
alt text

Descubrir características estándar

Epscope

Las mangueras con recorrido interno y un cilindro telescópico integrado permiten trabajar con seguridad sin riesgo de daños por causas externas.

alt text
Epslink

Este eslabón de cuatro espigas de alta resistencia con rotador y recorrido optimizado de la manguera es adecuado para las pinzas polipastas y las pinzas bivalvas EPSILON.

alt text
Recubrimiento Por Inmersión Catódica (CDC)

Una tecnología innovadora para una protección duradera de las superficies.

alt text
Cumplimiento Completo De La Normativa CE

Desarrollamos y fabricamos cada grúa en total conformidad con las normas CE, lo que garantiza los más altos estándares de seguridad, fiabilidad y rendimiento en todas las aplicaciones.

alt text

Métodos de control

alt text
Opciones de montaje y control en el asiento superior

Asiento superior estándar

El asiento superior clásico con controles manuales. Disponible con joysticks (KH) o palancas lineales (LH).

Opciones de montaje y control en el asiento superior

El asiento superior estándar puede montarse detrás de la columna de la grúa con un sistema hidráulico de doble circuito. En esta versión, los mandos directamente articulados constan de dos joysticks y dos pedales, mientras que el asiento ajustable cuenta con reposabrazos y un interruptor de contacto con el asiento.

alt text

El asiento superior estándar se puede montar detrás de la columna de la grúa con palancas lineales. En esta versión, los controles articulados directamente constan de cuatro palancas lineales y dos pedales, o cinco palancas lineales y un pedal. El asiento ajustable cuenta con reposabrazos y un interruptor de contacto para el asiento.

alt text
alt text
Plataforma de pie, manual y con control remoto

Plataforma de pie (SCRCD)

Visibilidad perfecta sobre el camión volquete; también disponible con control remoto.

Plataforma de pie, manual y con control remoto

Esta plataforma de pie, con control manual y remoto, cuenta con válvulas proporcionales Danfoss PVG32 montadas en seis secciones en la plataforma, junto con una válvula estabilizadora separada de cuatro secciones. Esta zona de control segura cuenta con la electrónica de control Paltronic 50 de PALFINGER y un transmisor Scanreco para una comunicación fluida.

alt text
alt text
Control remoto

Control remoto (RCE)

Controles sencillos y de alta precisión con una visión clara de la carga.

Control remoto

Nuestra solución de control remoto incorpora válvulas de control proporcional Danfoss PVG32, instaladas en un terminal Scanreco con retroalimentación. Esta solución incluye la electrónica de control Paltronic 50, con todas las funciones de la grúa y sistemas de estabilización controlables mediante control remoto.
