Schwer
PK 200002 L SH
Ladekran
Wichtige Spezifikationen
- Max. Hubmoment
- 150,7 mt
- Max. Hubkraft
- 40.000 kg
- Max. hydraulische Reichweite
- 25,6 m
Unsere SH High Performance Reihe ist auf maximale Leistung, Ausdauer und Kontrolle ausgelegt. Der PK 200002 L SH ist der ultimative Kran mit hoher Reichweite für große Infrastruktur- und Industrieprojekte. DPS Plus erhöht den Druck des Fliehkraftauslegers, um die Hebekraft für Stabilität und Präzision bei großer Reichweite zu maximieren – ideal für Schwerlastarbeiten in extremen Höhen.
Technische Spezifikationen
Technische Daten
- Max. Hubmoment
- 150,7 mt
- Max. Hubkraft
- 40.000 kg
- Max. hydraulische Reichweite
- 25,6 m
- Max. Reichweite (mit 2. Knickarm)
- 47,9 m
- Schwenkbereich
- ∞
- Schwenkmoment mit 2 Schwenkgetriebe
- 12,5 mt
- Abstützbreite (std)
- 10.4 m
- Max. Betriebsdruck
- 385 bar
- Fördermenge
- 2x 120 l/min
Die abgebildeten Krane sind teilweise mit Wunschausrüstung ausgestattet und entsprechen nicht immer der Standardausführung.
Beim Kranaufbau sind länderspezifische Vorschriften zu beachten. Maßangaben unverbindlich. Technische Änderungen, Irrtümer und Übersetzungsfehler vorbehalten.

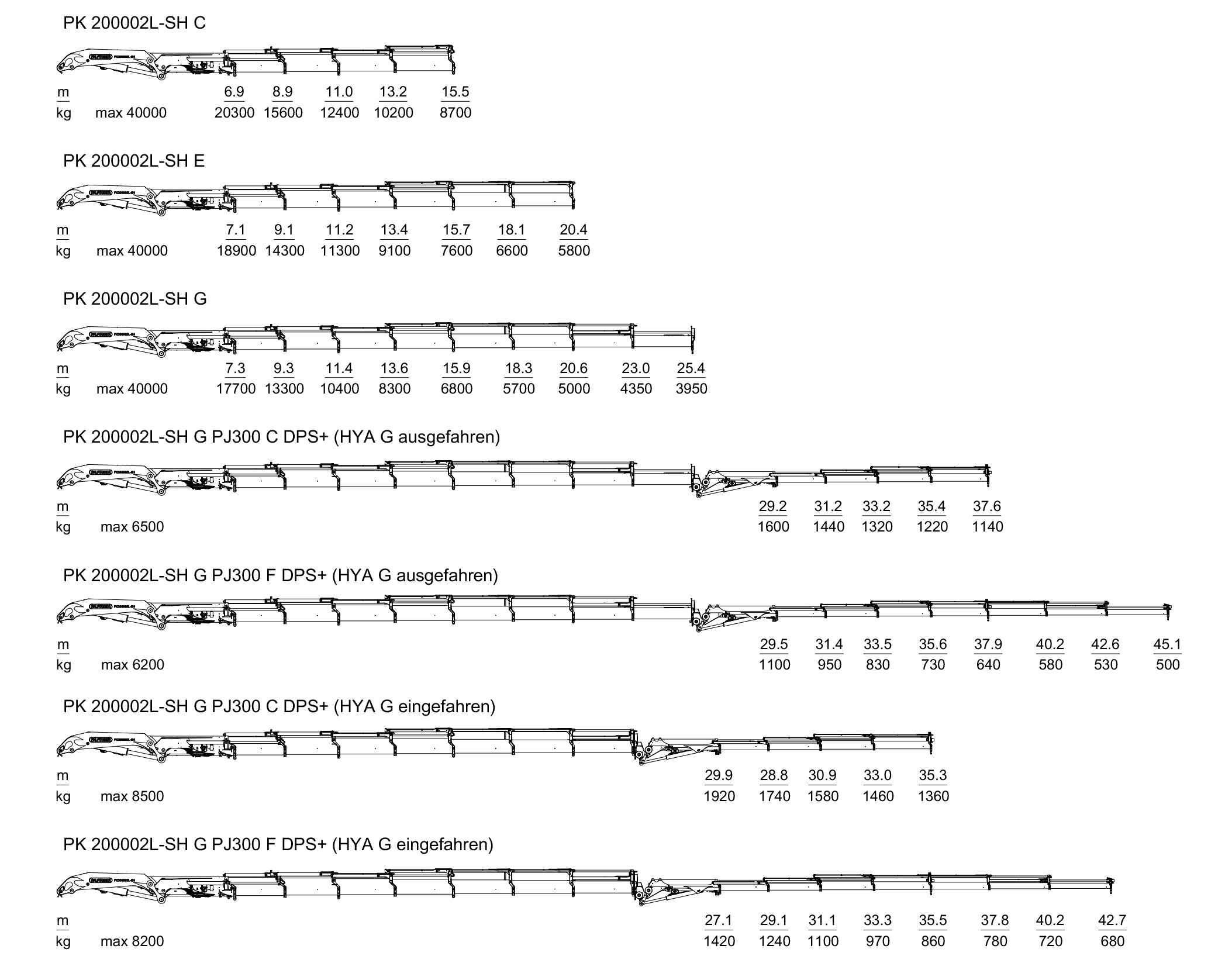

Hubkräfte
|
Kranhöhe (mm) |
Eigengewicht (kg) |
Kranbreite (mm) |
Einbaubreite (mm) |
Hubmoment (mt) |
Reichweite (m) |
Druck (Mpa) |
Fördermenge (l/min) |
Schwenkbereich (°) |
Schwenkmoment (mt) |
|
|---|---|---|---|---|---|---|---|---|---|---|
| C | 2.740 mm | 15.280 kg | 2.550 mm | 7.000 mm | 140 mt | 15,7 m | 38,5 Mpa | 2x120 | ∞ | 12.5 |
| E | 2.740 mm | 15.280 kg | 2.550 mm | 7.000 mm | 134,2 mt | 20 m | 38,5 Mpa | 2x120 | ∞ | 12.5 |
| G | 2.740 mm | 17.140 kg | 2.550 mm | 7.000 mm | 129,4 mt | 25,6 m | 38,5 Mpa | 2x120 | ∞ | 12.5 |
| G PJ300 C | 35,4 m | 2x120 | ||||||||
| G PJ300 F | 42,7 m | 2x120 |
Die angegebenen Reichweiten gelten für eine Hauptarmstellung von 20° und sind somit nicht die maximalen Werte. Werden mechanische Verlängerungen eingesetzt, reduzieren sich die angeführten Traglasten um das Eigengewicht der Verlängerungen.
POWER LINK PLUS – Maximale Flexibilität
Das Single Link Plus-Rückwärtsverbindungsystem ermöglicht die Aufwärtsneigung des Knickarms um bis zu 15° über die horizontale Linie hinaus. Diese erhöhte Flexibilität unterstützt sicheres und effizientes Heben in beengten Bereichen und um Hindernisse herum. Gleichzeitig faltet der Ladekran kompakt auf dem LKW innerhalb der gesetzlichen Höhengrenzen zusammen und liefert reibungslose Bewegungen, hohe Präzision und zuverlässige Leistung auch bei anspruchsvollen Einsätzen.
Funkfernbedienung – Volle Kontrolle
Das Funkfernsteuerungssystem steuert den Ladekran sicher und effizient aus der Ferne. Bedienereingaben werden drahtlos übertragen und liefern präzise Hydraulikbewegungen. Dies ermöglicht eine klare Sicht auf die Ladung, Bedienung durch eine Person und Arbeiten außerhalb von Gefahrenzonen. Einstellbare Bedienelemente, Geschwindigkeitseinstellungen und integrierte Sicherheitsabschaltungen verbessern Zweckmäßigkeit, Genauigkeit und die allgemeine Sicherheit auf der Baustelle.
PALTRONIC – Intelligente Ladekransteuerung
PALTRONIC Steuerelektronik überwacht kontinuierlich Last, Position und Stabilität des Ladekrans in Echtzeit. Sensoren senden Daten an das System, das bei Bedarf automatisch Sicherheits-, Assistenz- und Leistungsfunktionen aktiviert. Dies führt zu reibungsloseren Bewegungen, Überlastschutz, verbesserter Stabilität und einfacherer Bedienung – so kann sich der Bediener ganz auf die sichere, präzise Handhabung der Last konzentrieren.
Unbegrenzte Rotation für volle Flexibilität
Beim kontinuierlichen Schwenken dreht sich der Ladekran ohne feste Endanschläge und bietet so einen uneingeschränkten Arbeitsradius. Reibungslose spielfreie Rotation verbessert die Genauigkeit der Positionierung und reduziert die Arbeitszyklen, besonders auf engstem Raum. Es gibt keine harten Stopps, was die Sicherheit erhöht, den Verschleiß von Bestandteilen reduziert, die Servicelebensdauer verlängert und einen schnelleren, flexibleren und zuverlässigeren Ladekran-Betrieb in jede Richtung ermöglicht.
HPSC – Smart Stability, mehr Reichweite
High Performance Stability Control (HPSC) berechnet kontinuierlich die Ladekranstabilität basierend auf der tatsächlichen Position der Abstützungen. Das System passt den zugelassenen Arbeitsbereich automatisch für jeden Rüstvorgang an und maximiert die Hubkraft auch in eingeschränkten Bereichen. Dies erhöht die Sicherheit, erhöht die nutzbare Reichweite und bietet dem Bediener eine klare, zuverlässige Anleitung während des Ladekranbetriebs.
Ausschub-System mit geringer Wartung
Das Ausschub-System mit geringer Wartung macht regelmäßiges Schmierung überflüssig, da selbstschmierende Gleitelemente aus Kunststoff und korrosionsbeständiger Beschichtung verwendet werden. So bleibt der Ausleger sauber, der Serviceaufwand wird reduziert und eine Schmiermittelkontamination von Lasten oder Arbeitsbereichen wird verhindert. Reibungslose Ausschub-Bewegungen, geringere Wartungskosten und eine längere Servicelebensdauer verbessern die Gesamteffizienz und den Wiederverkaufswert.
High Speed Extension – Schnelle Arbeitszyklen
High Speed Extension erhöht die Auszug- und Einzug-Geschwindigkeit des Auslegers um bis zu 30 %, indem Rücklauföl im Hydrauliksystem wiederverwendet wird. Schnellere Bewegungen verkürzen die Lastzyklen und verbessern die Gesamtproduktivität. Der Ladekran erledigt mehr Arbeiten in kürzerer Zeit, ohne Kompromisse bei Kontrolle oder Präzision.
Optionale Funktionen
SRC – Synchronisierte Seilbewegung
Synchronisierte Seilsteuerung (SRC) koordiniert automatisch die Bewegung der Seilwinde mit den Bewegungen des Auslegers. Das Seil wird mit der richtigen Geschwindigkeit beim Drehen des Ladekrans ein- oder ausgelegt, wodurch die Hakenposition stabil bleibt. Dies reduziert die Arbeitsbelastung des Bedieners, verhindert unerwünschte Lastbewegungen, verbessert die Präzision und erhöht die Sicherheit beim Heben, Senken und Positionieren – vor allem bei Arbeiten in der Höhe oder bei großer Reichweite.
RTC – Automatische Seilspannungsregelung
Seilzugkontrolle (RTC) hält während des Ladekranbetriebs automatisch die korrekte Seilspannung aufrecht. Das System verhindert Seildurchhang und plötzliche Lastverlagerungen durch Anpassung der Winden-Bewegung in Echtzeit. Dies schützt Seil und Winde, reduziert den Verschleiß, verbessert die Hebesicherheit und stellt eine reibungslose und kontrolliertere vertikale Last-Handhabung sicher – vor allem während des Rüstvorgangs, beim Zusammenlegen und komplexen Hebevorgängen.
Soft Stop – Sanfte, kontrollierte Bewegung
Soft Stop verlangsamt die Ladekranbewegungen allmählich, bevor die mechanischen Endpositionen erreicht werden. Dies verhindert plötzliche Stopps, verringert Schwingen der Last und schützt Ladekranstruktur, Last und Fahrzeug. Gleichmäßigere Bewegung verbessert die Präzision, erhöht das Vertrauen des Bedieners und ermöglicht schnelleres, genaueres Arbeiten bei gleichzeitiger Reduzierung von Verschleiß und Belastung der Schlüsselkomponenten während des täglichen Betriebs.
AOS – Gleichmäßige Lasten, sichereres Heben
Active Oscillation Suppression (AOS) reduziert Auslegervibrationen und Schwingen der Last während und nach Ladekranbewegungen. Das aktive Schwingungsdämpfungssystem bringt den Ausleger schnell und kontrolliert zum Stillstand. Das verbessert die Präzision, schützt die Last und die Umgebung und ermöglicht einen schnelleren Betrieb mit größerer Sicherheit. Die geringere Belastung der Ladekranstruktur verlängert außerdem die Servicelebensdauer und verbessert den langfristigen Wert.
Fly Jib – Mehr Reichweite und Flexibilität
Fly Jib verlängert den Arbeitsbereich des Ladekrans für das Heben in größeren Höhen und Entfernungen. Zusätzliche Reichweite ermöglicht den Zugriff über Hindernisse, eine verbesserte Positionierung auf engstem Raum und mehr Flexibilität auf komplexen Baustellen. Präzise Steuerung und stabile Leistung unterstützen die effiziente Handhabung von Lasten, die sonst außer Reichweite wären und erweitern die Einsatzmöglichkeiten des Ladekrans.
