Ladebordwand
- 1000 kg Tragkraft mit 4 Zylindern bei 700 mm Lastabstand
- Einfach gefaltete Plattform
- Modulare und schraubbare Bauweise zur Anpassung an verschiedenste Fahrzeugtypen
- Ausführung der Plattform in Vollaluminium- oder Stahl/Alu
- Federunterstütztes Faltteil
- Plattformpaket dient als Unterfahrschutz
- Überfahrnase für Drehstangenverschlüsse
- Antriebsstarker Verfahrzylinder für die horizontale Positionierung der Hubladebühne
- Optimale Anpassung an Motorwagen und Anhänger durch eine Vielzahl verschiedener Lenkerlängen und Stichmaße
- Verfahrschienen standardmäßig in Stahl, optional in Aluminium erhältlich
- Optional vollständig vormontiert und mit Energiekette lieferbar
Unterziehbar
Erleben Sie die Produktmerkmale
Bedienung
- Bedienkasten mit Schutzdeckel und Z-Bügel
- 3+1 Bedienung
- 4-Knopf Bedienpanel, flache Ausführung für Innenmontage
- Fußschalter in der Plattform versenkt, überfahrbar
- Handkabelschalter 2 Knopf
- Handkableschalter 3 Knopf
- Funkfernbedienung RCBT
- Funkfernbedienung Akerström
- Schloßtaste oder Dreheinschalter
Elektrik / Sensorik
- 12V oder 24V
- Fahrerhauseinschaltung mit Anzeigefunktion ODER Schnittstelle ETMA Code A (V-Lifte nur Kabinenkontrollgerät)
- Sensoren b13 (Hubwerk) und b15L (Plattform)
- Steckbarer Sensor b15S Plattform (statt Sensor b15L)
- Sensor b15L Hubwerk (statt Sensor b13) = "2x b15"
- Entwicklung eines kundenspezifischen Programmes für MBB Control
- EasyMove
- ETMA Code A + B
- Kofferbeleuchtung
Tragkraft | 1000 kg |
Stativrohr | 180 x 180 mm |
Hubwerkshydraulik | 2 x Hubzylinder / 2 x Kippzylinder / 1 x Verfahrzylinder |
Lenkerstichmaß/Lenkerlänge | 760 / 1310 / 1490 mm |
Lastschwerpunkt in Längsrichtung | 700 mm |
Lastschwerpunkt in Querrichtung | Mittig 50 % der Nennlast einseitig |
Neigungswinkel der Plattform | 10° to -10 |
Plattform Typ | Breite (mm) | Höhe (mm) | Eigengewicht | Eigengewicht | |
---|---|---|---|---|---|
alualu | 2400 | 1805 | 598 | - | |
steelalu | 2400 | 1800 | 688 | - |
Die angegebenen Gewichtswerte weisen jeweils die leichteste Version bei der entsprechenden Plattformhöhe aus. Maßangaben unverbindlich. Technische Änderungen, Irrtümer und Übersetzungsfehler vorbehalten.

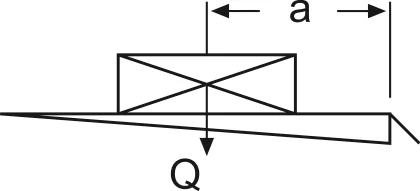

a (mm) | Q (kg) |
700 | 1000 |
875 | 800 |
1150 | 600 |
1700 | 400 |
Lenkerlängen (mm) | 700 | 800 | 900 |
H (max.) Ladehöhe unbeladen | 1256 | 1409 | 1546 |
H (min.) Ladehöhe beladen | 906 | 922 | 998 |
F (max.) Mitte Stativrohr bis Oberkante Ladeboden | 778 | 811 | 894 |
K (min.) bei Maß F (max.) | 515 | 571 | 627 |
D (min.) Einbaumaß minimal | 1800 | 1800 | 1900 |
F (min.) | 529 | 572 | 625 |
K (max.) bei Maß F (min.) | 710 | 801 | 886 |
G (max.) unbeladen (Mitte Stativrohr bis Boden) | 528 | 598 | 652 |
G (min.) beladen | 377 | 350 | 373 |
E (max.) Fahrzeugrahmenbreite (max.) | 920 | 920 | 920 |
E (min.) Fahrzeugrahmenbreite (min.) | 645 | 645 | 645 |
