Epsilon

X140F

Transportador De Madera Todoterreno De Servicio Extrapesado

alt text
Epsilon
Especificaciones clave
Alcance máximo
10.5 m
Momento máximo de elevación
123 kNm
Peso propio
2,120 kg

Esta grúa todoterreno de nuestra gama Epsolution tiene una capacidad de elevación de 14 toneladas métricas y está disponible con cinco longitudes de brazo diferentes: 8,0 m, 8,3 m, 8,6 m, 10,2 m y 10,5 m. La X140F cuenta con Epscope, Epslink y Epslight, además de un sistema de doble giro.

*Según la variante y el equipamiento seleccionados.

Solicitar presupuesto

Acepto que PALFINGER pueda procesar y almacenar mis datos enviados anteriormente y remitirlos al correspondiente socio de ventas y servicio para responder a mi consulta.

Acepto que PALFINGER pueda almacenar mis datos más allá de esta consulta y enviarme más información, aspectos destacados y ofertas con fines de marketing a través de boletín.

Solicitar presupuesto

Acepto que PALFINGER pueda procesar y almacenar mis datos enviados anteriormente y remitirlos al correspondiente socio de ventas y servicio para responder a mi consulta.

Acepto que PALFINGER pueda almacenar mis datos más allá de esta consulta y enviarme más información, aspectos destacados y ofertas con fines de marketing a través de boletín.

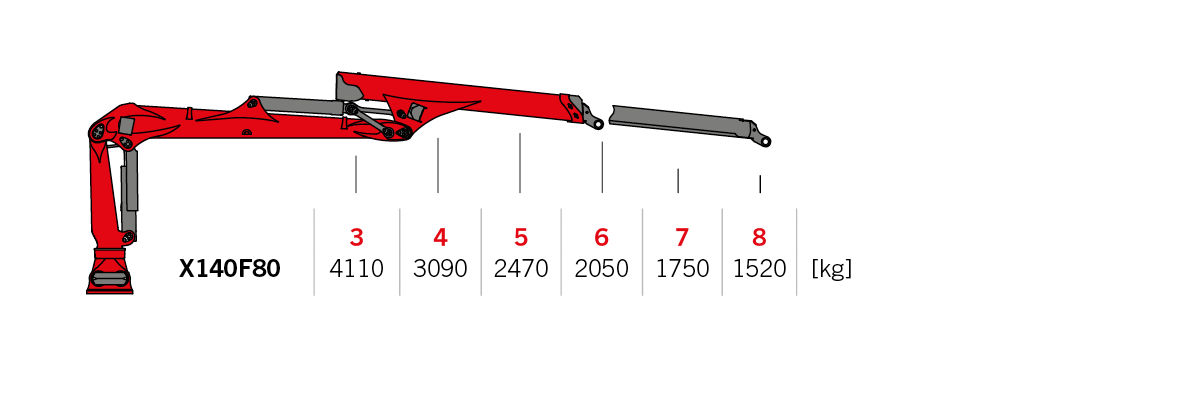

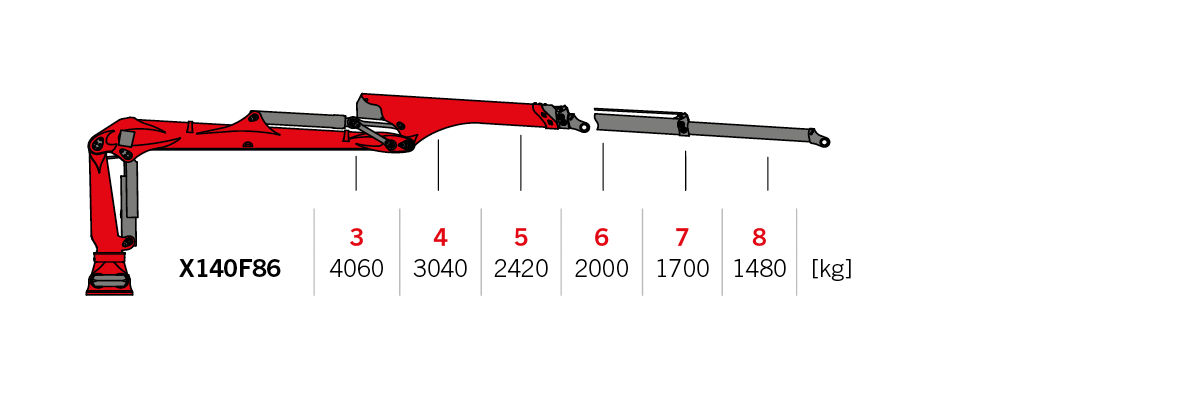

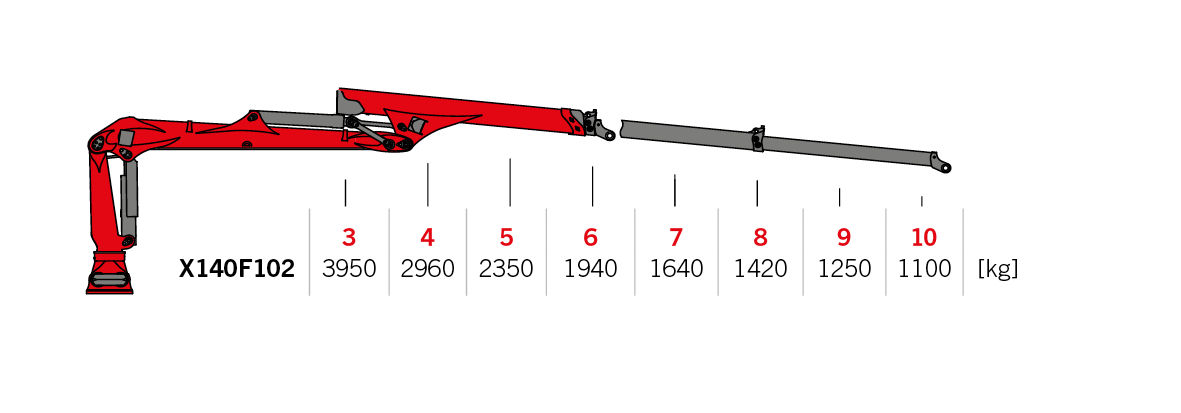

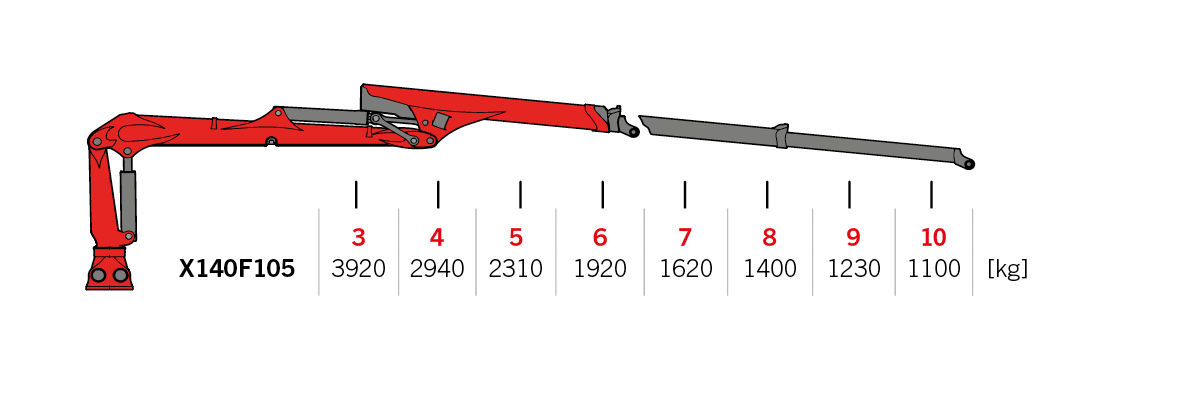

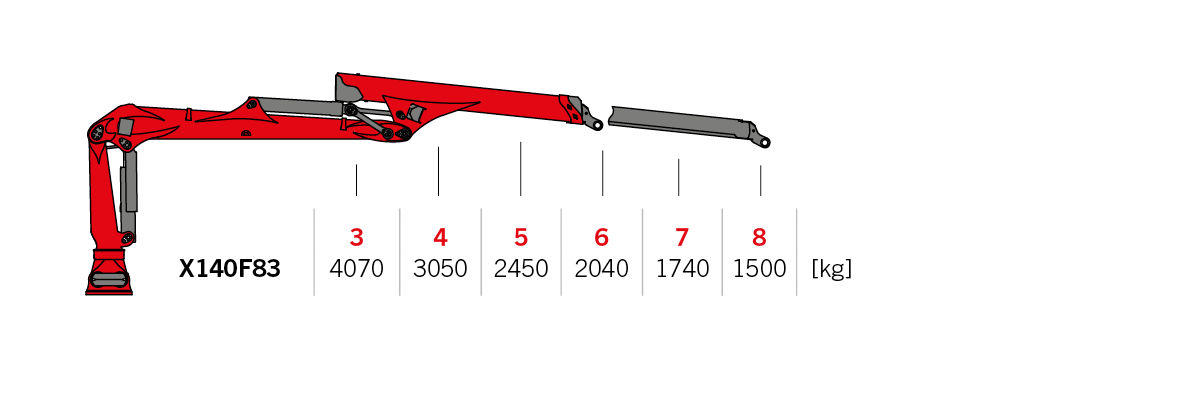

Diagramas

Ver
alt text

Ver
alt text

Ver
alt text

Ver
alt text

Ver
alt text

Enrutamiento hidráulico protegido

Epslink y Epscope se combinan para ofrecer un rendimiento inigualable.

Epslink es la combinación patentada de un rotador de eslabones de Epsilon. Cuenta con un eslabón de cuatro ojos extraordinariamente robusto con enrutamiento interno de la manguera y se combina con Epscope para proporcionar una solución práctica y profesional.

Epscope es el sistema de brazos de extensión patentado por EPSILON, disponible en variantes de telescopio simple y doble. El cilindro de extensión y el equipo de manguera están montados en su interior, lo que permite a los operadores trabajar de forma segura sin riesgo de dañar mecánicamente los componentes clave.
alt text

Destacados

Impresionante apariencia visual

Cada línea y ángulo del diseño se guía por la lógica técnica y el uso práctico para garantizar una manipulación óptima, una excelente visibilidad y un mantenimiento sencillo, con todos los colores RAL disponibles bajo petición.
alt text

CDC, modelado de elementos finitos y diseño funcional

Tecnología innovadora para protección superficial duradera, pruebas de durabilidad y funcionalidad optimizada.

Recubrimiento catódico por inmersión (CDC)

Este tratamiento superficial especializado sienta las bases para una protección duradera de la superficie. Las plantas de producción de PALFINGER en Marburgo y Lengau cuentan con líneas de recubrimiento catódico por inmersión totalmente automatizadas.

Este tratamiento comienza con el desengrasado y el enjuague de los componentes antes de activarlos, aplicar un recubrimiento de fosfato de zinc y volver a enjuagarlos. A continuación, se procede a la activación y a un enjuague final con agua ultra-pura antes de someter los componentes al recubrimiento catódico por inmersión. Por último, unos sofisticados sistemas robóticos finalizan el proceso.

Método de los elementos finitos

En EPSILON aplicamos el método de los elementos finitos para optimizar nuestros procesos de construcción de grúas. Llevamos varios años utilizando esta técnica de modelado de última generación para refinar todos los elementos de soporte fabricados con acero de grano fino.

Diseño funcional

Desarrollamos cada forma y detalle en función de la utilidad y la aplicación práctica. Nuestros diseños siguen una lógica técnica clara que garantiza un funcionamiento eficiente, intuitivo y un alto rendimiento. Este enfoque combina la precisión técnica con una estética limpia y funcional.
alt text

Sistema de giro doble

El sistema de giro doble cuenta con un amortiguador de posición límite y proporciona un par nominal excepcional. El sistema de giro de cremallera dentada de alta precisión ofrece una excelente potencia de giro y el rodamiento de rodillos auto-alineable está sellado en un baño de aceite para garantizar un rendimiento fiable.
alt text

Epslight

La solución Epslight se basa en la última tecnología LED, que comprende faros significativamente más pequeños protegidos por una cubierta. Las grúas de transporte cuentan con cuatro luces, mientras que las grúas de arrastre cuentan con dos.
alt text

Equipos y accesorios

FG43S

Con una superficie de agarre de 0,40 m², una carga máxima de 6000 kg y una presión de funcionamiento de 24 MPa, la FG43S ofrece un rendimiento fiable con un peso de la grúa de tan solo 260 kg.
alt text

Especificaciones técnicas

Datos técnicos

Longitud de la pluma telescópica [dm]

Número de extensiones

Momento de carga neto [kNm]

Par de giro neto [kNm]

Alcance máximo [m]

Presión de trabajo [bar]

Caudal máx. de la bomba 1K-LS [l/min]

Ángulo de giro [°]

Ángulo de giro [°]
102 dm 2 119 kNm 43 kNm 10,2 m 242 bar 150 200 / 240 / 380
105 dm 2 118 kNm 43 kNm 10,5 m 250 bar 150 200 / 240 / 380
80 dm 1 123 kNm 43 kNm 8 m 250 bar 150 200 / 240 / 380
83 dm 1 122 kNm 43 kNm 0 ° 8,3 m 250 bar 150 200 / 240 / 380
86 dm 2 122 kNm 43 kNm 0 ° 8,6 m 250 bar 150 200 / 240 / 380
Peso propio sin articulación/rotador

Longitud telescópica [dm]

Incl. asiento estándar superior/lateral

Solo grúa
102 dm 2.250 kg 2.250 kg
105 dm 2.270 kg 2.270 kg
80 dm 2.120 kg 2.120 kg
83 dm 2.140 kg 2.140 kg
86 dm 2.170 kg 2.170 kg

Descubrir características estándar

Epscope

Las mangueras con recorrido interno y un cilindro telescópico integrado permiten trabajar con seguridad sin riesgo de daños por causas externas.

alt text
Epslink

Este eslabón de cuatro espigas de alta resistencia con rotador y recorrido optimizado de la manguera es adecuado para las pinzas polipastas y las pinzas bivalvas EPSILON.

alt text
Recubrimiento Por Inmersión Catódica (CDC)

Una tecnología innovadora para una protección duradera de las superficies.

alt text
Tecnología De Elementos Finitos

En EPSILON aplicamos el método de los elementos finitos para optimizar nuestros procesos de construcción de grúas. Llevamos varios años utilizando esta técnica de modelado de última generación para refinar todos los elementos de soporte fabricados con acero de grano fino.
