Spezialmodelle
PK 23.001L TEC 3
PK 23.001L TEC 3

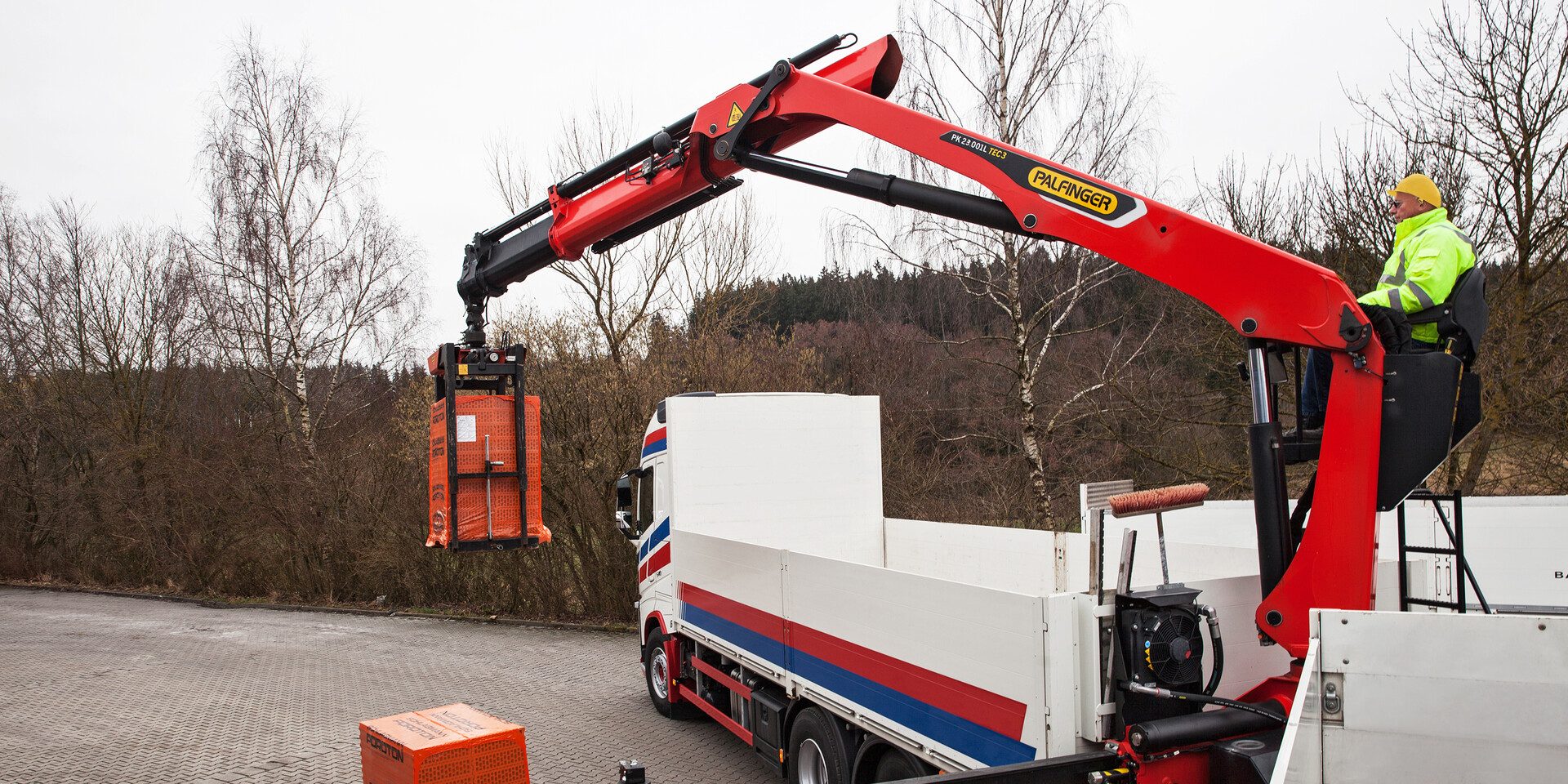

Ladekran
| Max. Hubmoment | 22,9 mt |
| Max. Hubkraft | 5650 kg |
| Max. hydraulische Reichweite | 16,3 m |

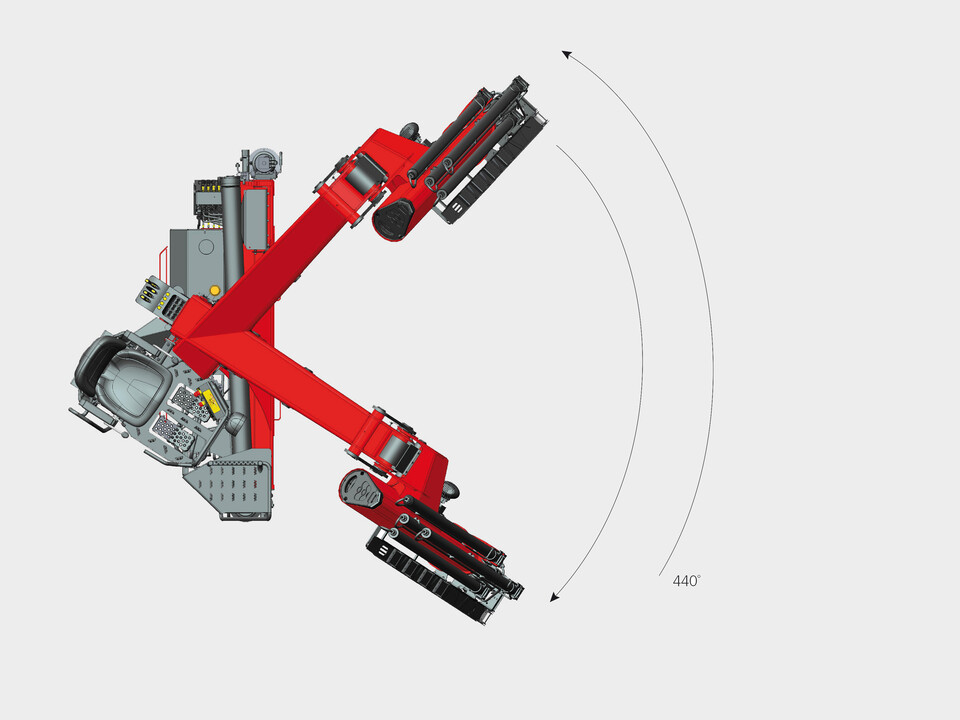

| Schwenkbereich | 440° |
| Schwenkmoment | 2,7 mt |
| Abstützbreite (std) | 6.6 m |
| Max. Betriebsdruck | 340 bar |
| Empf. Fördermenge der Pumpe Hochsitz RSQ240 |
50 - 70 l/min |
| Empf. Fördermenge der Pumpe Hochsitz RSQ240 LS |
65 - 90 l/min |
| Empf. Fördermenge der Pumpe Hochsitz PVG32 LS |
85 - 110 l/min |
| Eigengewicht (std) | 2700 kg |
Die abgebildeten Krane sind teilweise mit Wunschausrüstung ausgestattet und entsprechen nicht immer der Standardausführung.
Beim Kranaufbau sind länderspezifische Vorschriften zu beachten. Maßangaben unverbindlich. Technische Änderungen, Irrtümer und Übersetzungsfehler vorbehalten.
Hubmoment (mt) |
Reichweite (m) |
Schwenkbereich (°) |
Schwenkmoment (mt) |
Druck (Mpa) |
Fördermenge (l/min) |
Eigengewicht (kg) |
Kranhöhe (mm) |
Kranbreite (mm) |
Einbaubreite (mm) |
|
|---|---|---|---|---|---|---|---|---|---|---|

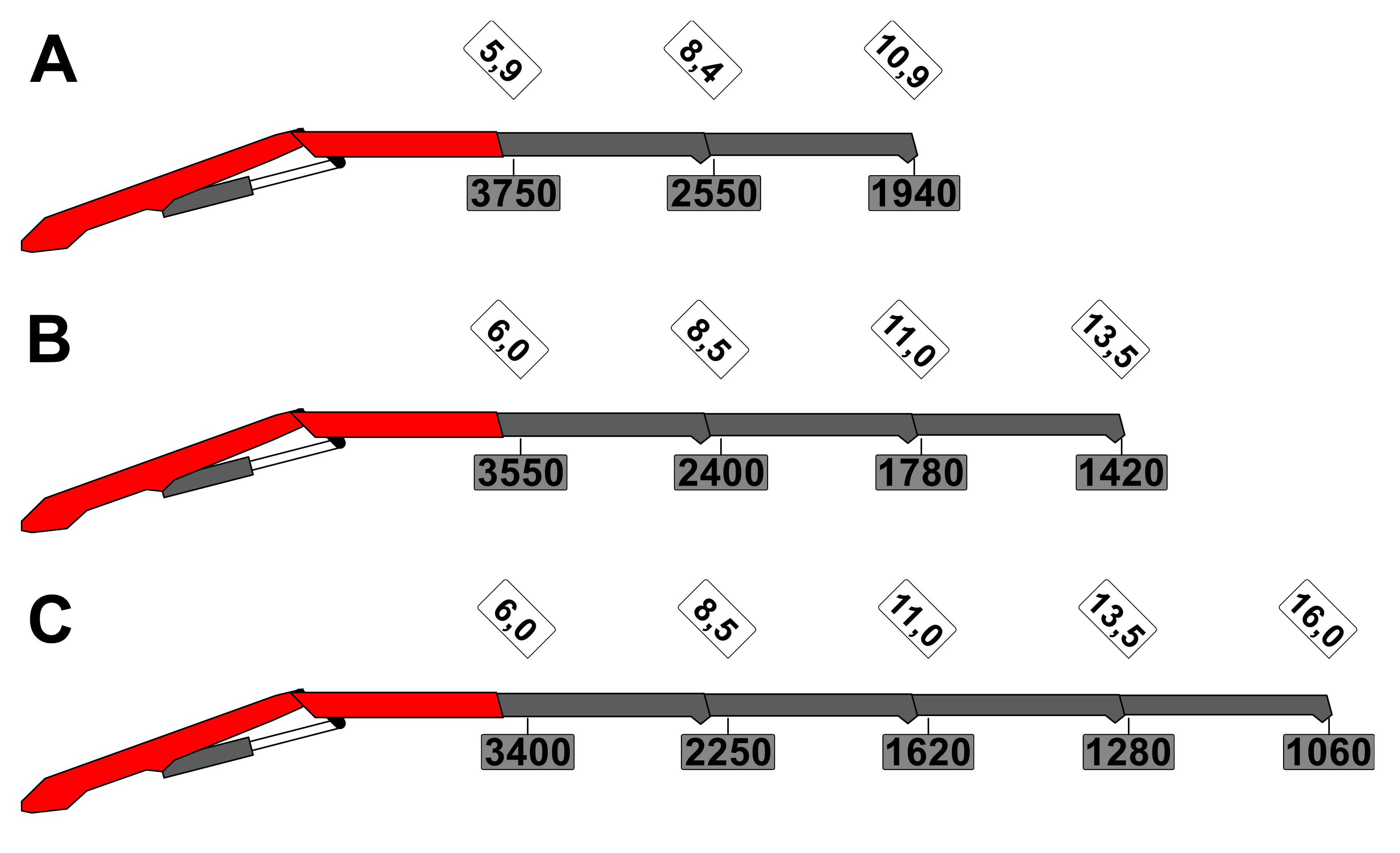

| A | 22,2 | 11,1 | 440 | 2.7 | 34,0 | 50-110 | 2700 | 2430 | 2550 | - |
| B | 21,6 | 13,7 | 440 | 2.7 | 34,0 | 50-110 | 2865 | 2430 | 2550 | - |
| C | 21,0 | 16,3 | 440 | 2.7 | 34,0 | 50-110 | 3020 | 2430 | 2550 | - |
Die angegebenen Reichweiten gelten für eine Hauptarmstellung von 20° und sind somit nicht die maximalen Werte. Werden mechanische Verlängerungen eingesetzt, reduzieren sich die angeführten Traglasten um das Eigengewicht der Verlängerungen.
