Faltbar
MBB F 1000 L

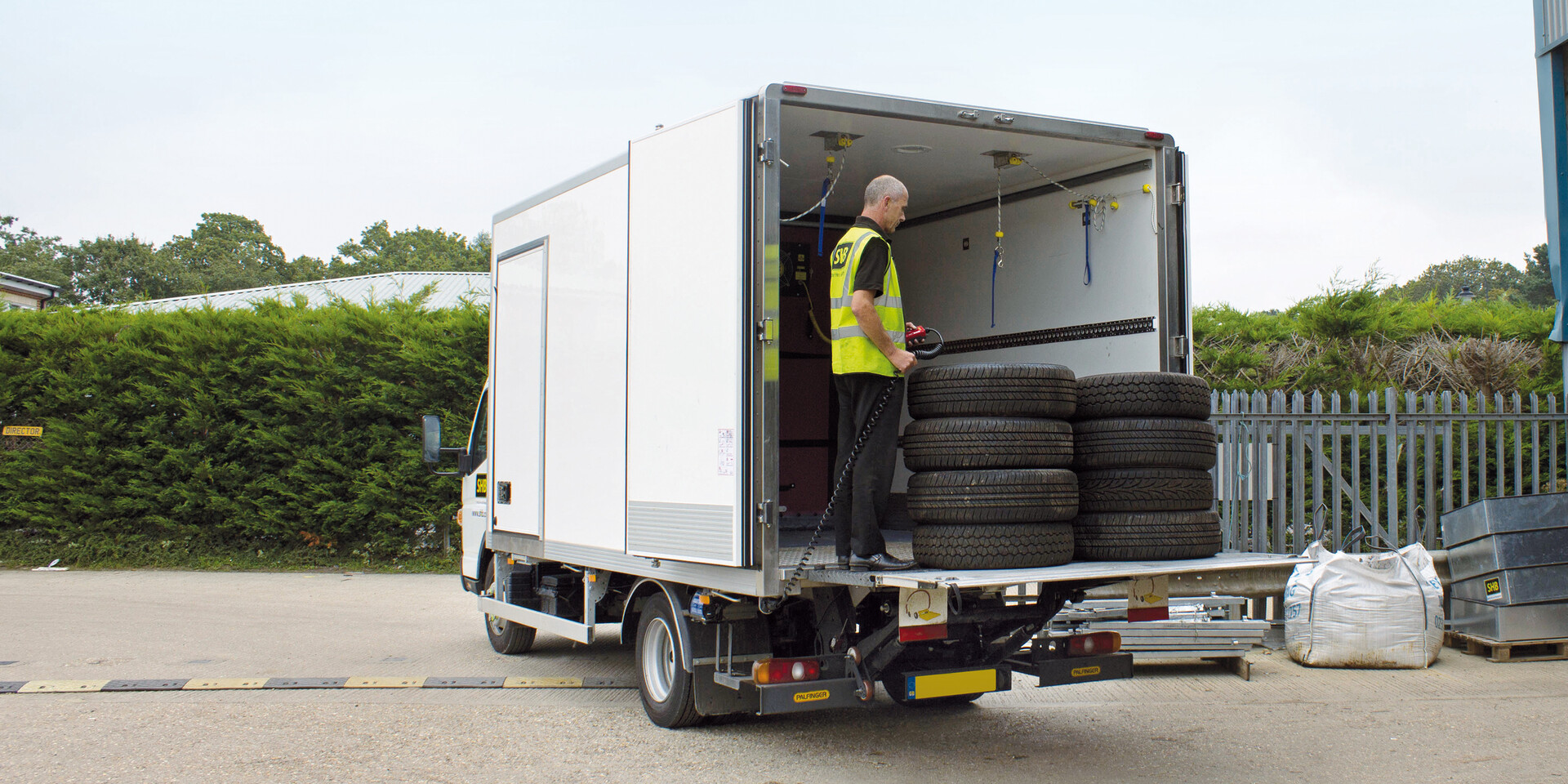

Ladebordwand
MBB F 1000 L
Plattform
- Alu Platform
- Steel Platform
- St/AL - Faltplattform
- Bodenrollen
- Warnflaggen rot/weiß oder schwarz/gelb
- LED-Warnleuchten
- Schutzbügel für Warnleuchten, Paar
- Abrollsicherung
Innenseite
- Erhöhte Rutschsicherheit R13 (für Aluminium-Plattformen)
- Kunststoffbeschichtung (Geräuschreduzierung)
Außenseite
- Stahlplattform mit gepulverter Rückseite
- Aluminium Plattform mit nass lackierter Rückseite
- Alu-Platform exoliert
Hubwerk
- Zylinder mit Faltenbälgen und Schutzrohren
- Alle Stahlbauteile in KTL
- Anbaukonsolen
- Hubwerk pulverbeschichtet
- Konsolen geschraubt (nicht LZ/SZ Modelle und MBB C 500 VAN bis MBB PTC 750 S)
- Konsolen geschweißt
Bedienung
- Bedienkasten mit Schutzdeckel und Z-Bügel
- 3+1 Bedienung
- 4-Knopf Bedienpanel, flache Ausführung für Innenmontage
- 4-Knopf Bedienpanel, Kastenform für Außenmontage
- Fußschalter in der Plattform versenkt, überfahrbar
- Handkabelschalter 2 Knopf
- Funkfernbedienung RCBT
- Funkfernbedienung Akerström
- Schloßtaste oder Dreheinschalter
| Tragkraft | 1000 kg |
| Stativrohr | 180 x 180 mm |
| Hubwerkshydraulik | 2 x Hubzylinder |
| Lenkerstichmaß/Lenkerlänge | 750 mm |
| Lastschwerpunkt in Längsrichtung | 600 mm |
| Lastschwerpunkt in Querrichtung | Mittig, 50 % der Nennlast einseitig |
| Neigungswinkel der Plattform | +8° bis -8° |
| Plattform Typ | Breite (mm) | Höhe (mm) | Eigengewicht | Eigengewicht | |
|---|---|---|---|---|---|
| alualu | 2030 | 1200 | 299 | - |
Die angegebenen Gewichtswerte weisen jeweils die leichteste Version bei der entsprechenden Plattformhöhe aus. Maßangaben unverbindlich. Technische Änderungen, Irrtümer und Übersetzungsfehler vorbehalten.
| a (mm) | Q (kg) |
| 600 | 1000 |
| 750 | 800 |
| 950 | 600 |
| 1400 | 400 |
| Lenkerlängen (mm) | 800 |
| H (max.) Ladehöhe unbeladen | 1175 |
| H (min.) Ladehöhe beladen | 970 |
| F (max.) Mitte Stativrohr bis Oberkante Ladeboden | 715 |
| K (min.) bei Maß F (max.) | 787 |
| D (min.) Einbaumaß minimal | K+340 |
| F (min.) | 640 |
| K (max.) bei Maß F (min.) | 844 |
| G (max.) unbeladen (Mitte Stativrohr bis Boden) | 460 |
| G (min.) beladen | 330 |
| E (max.) Fahrzeugrahmenbreite (max.) | 864 |
| E (min.) Fahrzeugrahmenbreite (min.) | 850 |
