MBB C 1000 SPR/SPL

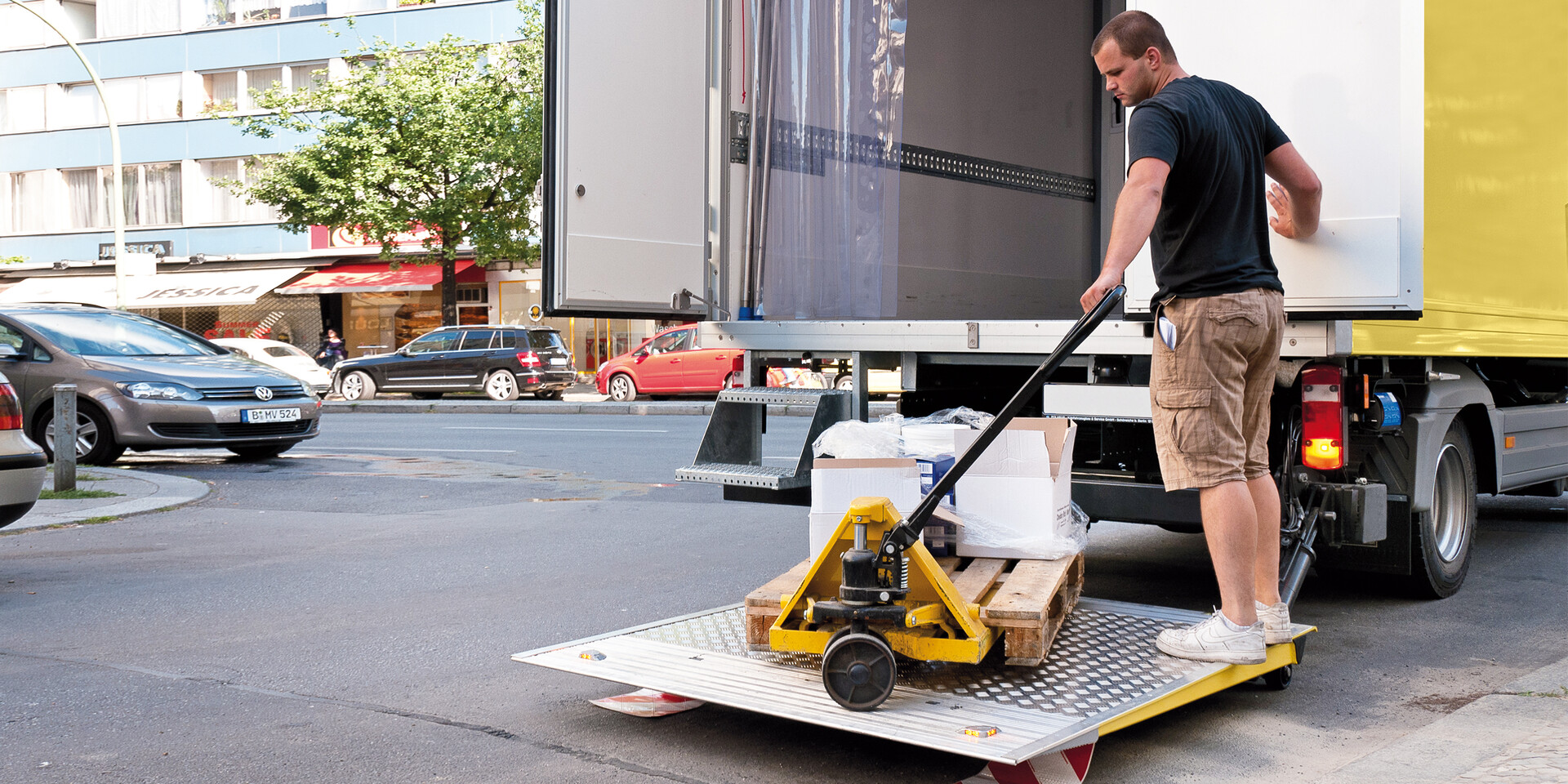

Ladebordwand
  • Tragkraft 1000 kg bei 700 mm Lastabstand
  • Plattformbreiten von 850 -1200 mm bei 410 mm Stichmaß
  • Plattformbreite von 1410 - 1960 mm bei 970 mm Stichmaß
  • Rechts- oder linksanschlagend

Weitere Ausführungen auf Anfrage

Verfügbare Ausstattungen

  • 1000 kg Version mit AluStar oder AluLite Plattform
  • KTL Beschichtung der Stahlbauteile serienmäßig
  • Optional erhältlich mit Pulverbeschichtung (RAL-Farben)
  • Diverse Ausstattungen verfügbar
Downloads Technische Daten
Standard

Erleben Sie die Produktmerkmale

Innenseite

  • Erhöhte Rutschsicherheit R13 (für Aluminium-Plattformen)
  • Kunststoffbeschichtung (Geräuschreduzierung)

Außenseite

  • Stahlplattform mit gepulverter Rückseite
  • Aluminium Plattform mit nass lackierter Rückseite
  • Alu-Platform exoliert
  • Horizontal faltbare Alu-Platform für Standardbühnen ohne Verriegelung

Hubwerk

  • Zylinder mit Faltenbälgen und Schutzrohren
  • Alle Stahlbauteile in KTL
  • Anbaukonsolen
  • Hubwerk pulverbeschichtet
  • Hubwerk micro-verzinkt
  • Konsolen geschraubt (nicht LZ/SZ Modelle und MBB C 500 VAN bis MBB PTC 750 S)
  • Konsolen geschweißt
  • Hydr. Abstützung
  • Mechanische Abstützung

Sonstige Optionen und Zubehör

  • Sicherheitsgeländer, A-Form
  • Sicherheitsgeländer, P-Form, für Stahl oder Alu
Tragkraft 1000 kg
Stativrohr 180 x 180 mm
Hubwerkshydraulik 2 x Hubzylinder / 2 x Kippzylinder
Versatzmaß - 57 mm
Lenkerstichmaß/Lenkerlänge 410 mm
Lastschwerpunkt in Längsrichtung 600 mm
Lastschwerpunkt in Querrichtung Mittig 50 % der Nennlast einseitig
Neigungswinkel der Plattform + 90° bis -10°
Plattform Typ Breite (mm) Höhe (mm) Eigengewicht Eigengewicht
alu 1000 1450 317 -
alu 1000 1550 319 -
alu 1000 1600 320 -
alu 1000 1825 324 -

Die angegebenen Gewichtswerte weisen jeweils die leichteste Version bei der entsprechenden Plattformhöhe aus. Maßangaben unverbindlich. Technische Änderungen, Irrtümer und Übersetzungsfehler vorbehalten.

Lenkerlängen (mm) 900
H (max.) Ladehöhe unbeladen 1554
H (min.) Ladehöhe beladen 1225
F (max.) Mitte Stativrohr bis Oberkante Ladeboden 924
K (min.) bei Maß F (max.) 655
D (min.) Einbaumaß minimal 846
D (max.) Einbaumaß maximal 921
F (min.) 860
K (max.) bei Maß F (min.) 730
G (max.) unbeladen (Mitte Stativrohr bis Boden) -
G (min.) beladen -
E (max.) Fahrzeugrahmenbreite (max.) -
E (min.) Fahrzeugrahmenbreite (min.) -
Downloads

Produktbroschüren

Bedienungsanleitung

8,25 MB Download

MONTAGEANLEITUNG

5,62 MB Download

Anbauformular

0,37 MB Download
