Mittel

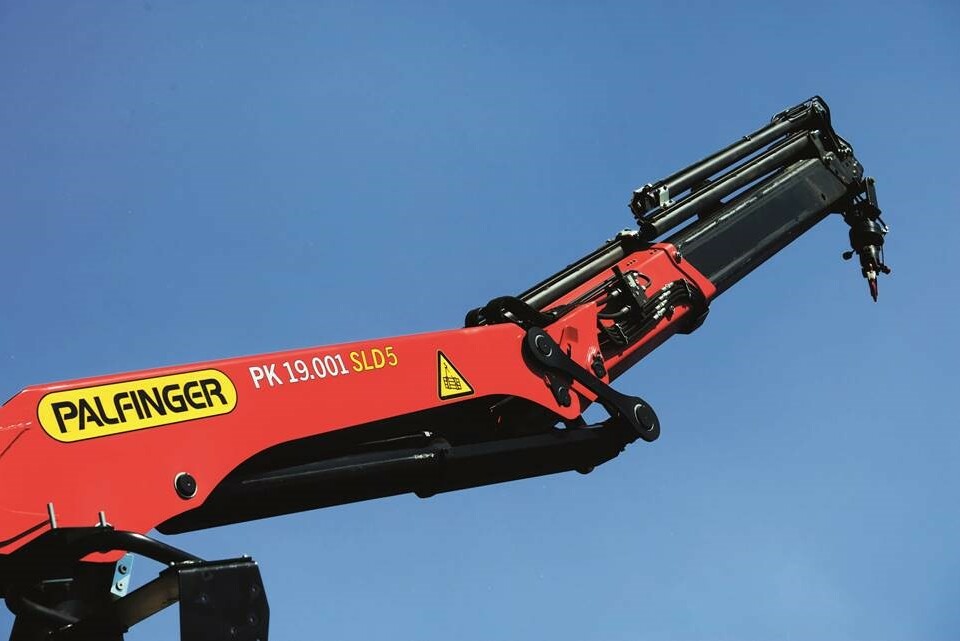

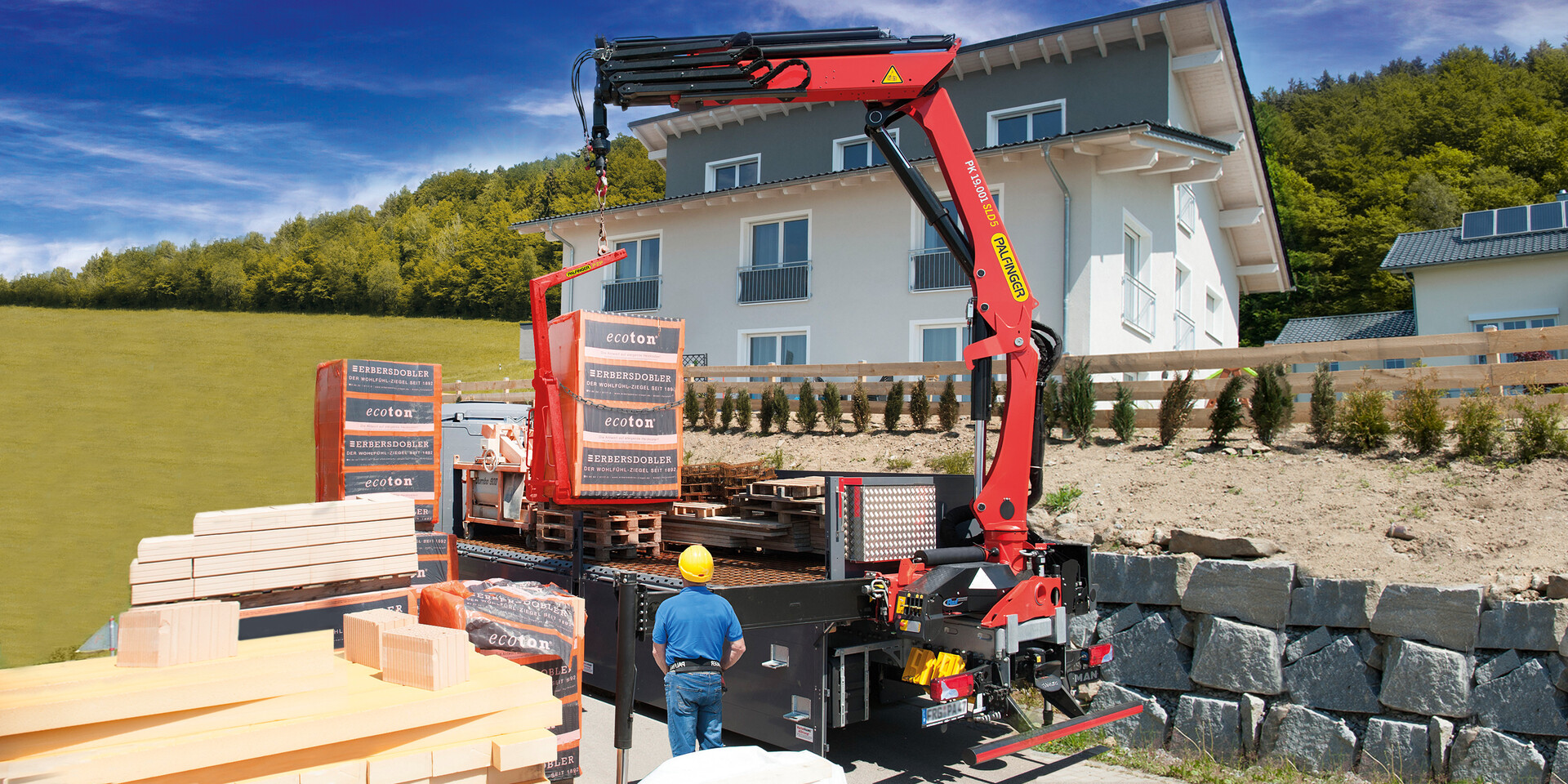

PK 19.001 SLD 5
Ladekran
PK 19.001 SLD 5
| Max. Hubmoment | 18.5 mt |
| Max. Hubkraft | 6200 kg |
| Max. hydraulische Reichweite | 14.8 m |
| Max. mechanische Reichweite | 19.0 m |
| Schwenkbereich | 420° |
| Schwenkmoment mit 1 Schwenkgetriebe | 2.0 mt |
| Abstützbreite (std) | 5.0 m |
| Platzbedarf für Montage (Std) | 0.83 m |
| Kranbreite zusammengelegt | 2.55 m |
| Max. Betriebsdruck | 360 bar |
| Fördermenge | 60 - 80 l/min |
| Eigengewicht (std.) | 1700 kg |
Die abgebildeten Krane sind teilweise mit Wunschausrüstung ausgestattet und entsprechen nicht immer der Standardausführung.
Beim Kranaufbau sind länderspezifische Vorschriften zu beachten. Maßangaben unverbindlich. Technische Änderungen, Irrtümer und Übersetzungsfehler vorbehalten.
Hubmoment (mt) |
Reichweite (m) |
Schwenkbereich (°) |
Schwenkmoment (mt) |
Druck (Mpa) |
Fördermenge (l/min) |
Eigengewicht (kg) |
Kranhöhe (mm) |
Kranbreite (mm) |
Einbaubreite (mm) |
|
|---|---|---|---|---|---|---|---|---|---|---|
| Std | 18.5 | 6.1 | 420 | 2.0 | 36.0 | 60-80 | 1700 | 2250 | 2550 | 825 |
| A | 18.1 | 8.2 | 420 | 2.0 | 36.0 | 60-80 | 1855 | 2250 | 2550 | 825 |
| B | 17.7 | 10.4 | 420 | 2.0 | 36.0 | 60-80 | 1990 | 2250 | 2550 | 825 |
| C | 17.3 | 12.6 | 420 | 2.0 | 36.0 | 60-80 | 2105 | 2250 | 2550 | 895 |
| D | 17.0 | 14.8 | 420 | 2.0 | 36.0 | 60-80 | 2205 | 2250 | 2550 | 895 |
Die angegebenen Reichweiten gelten für eine Hauptarmstellung von 20° und sind somit nicht die maximalen Werte. Werden mechanische Verlängerungen eingesetzt, reduzieren sich die angeführten Traglasten um das Eigengewicht der Verlängerungen.
