Hubarbeitsbühne

P 570
Arbeitshöhe 57 M
Max. Korblast 600 KG
Horizontale Reichweite 41 m
Technische Daten

FLEXIBILITÄT IN VOLLER HÖHE

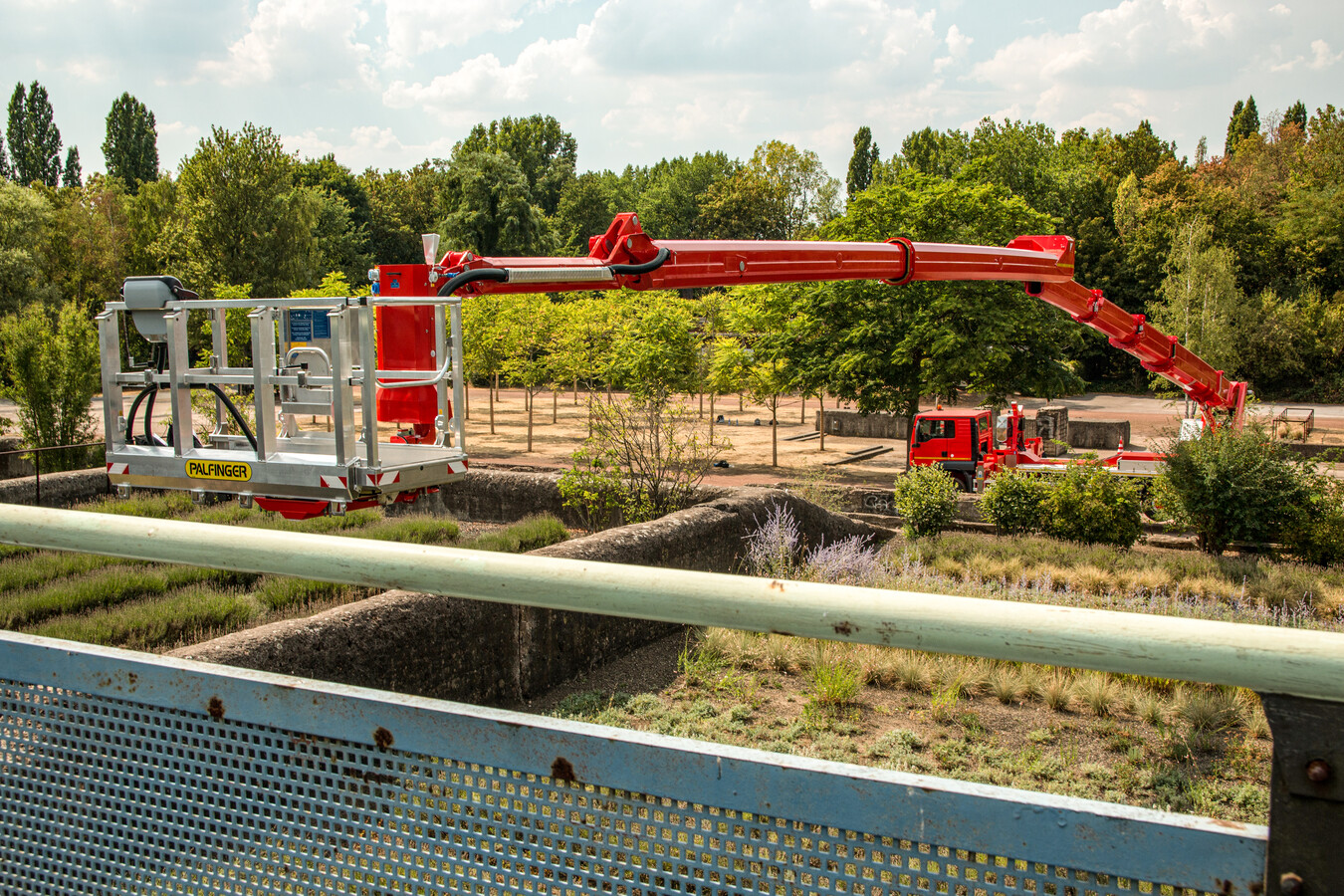

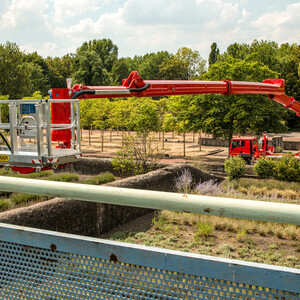

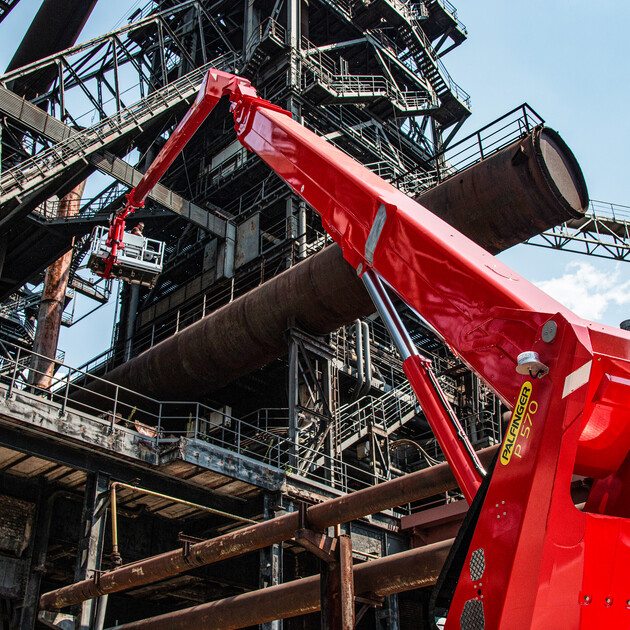

Das Modell P 570 besticht mit einer Arbeitshöhe von 57 Metern und einer Reichweite von 41 Metern. Ein zusätzliches X-Jib und eine Korbdrehung von 2 x 200 Grad sorgen für besondere Beweglichkeit. Das bringt Flexibilität in noch luftigeren Höhen.

  • Teleskopierbarer Oberarm bis zu 19 m
  • Automatisches Teleskop-Schmiersystem versorgt während des Betriebes der Bühne die Unterarmteleskope mit Fett

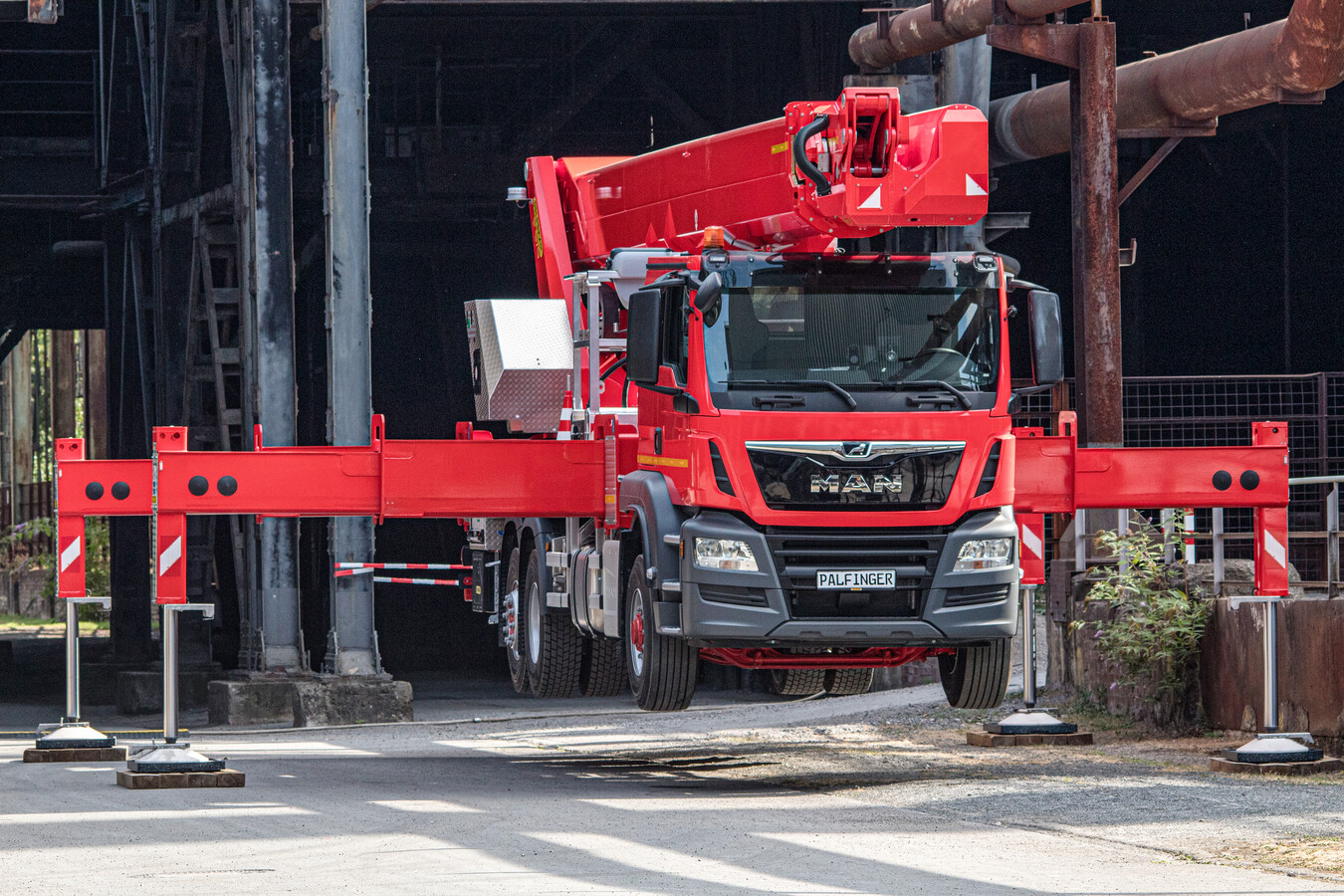

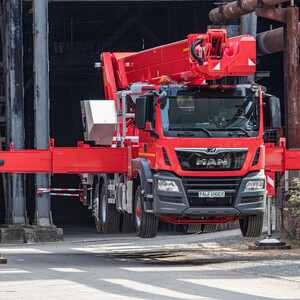

  • 900 mm Stützhub zum Ausgleich von großen Geländeunebenheiten

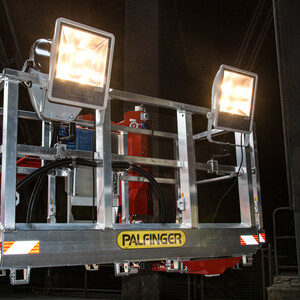

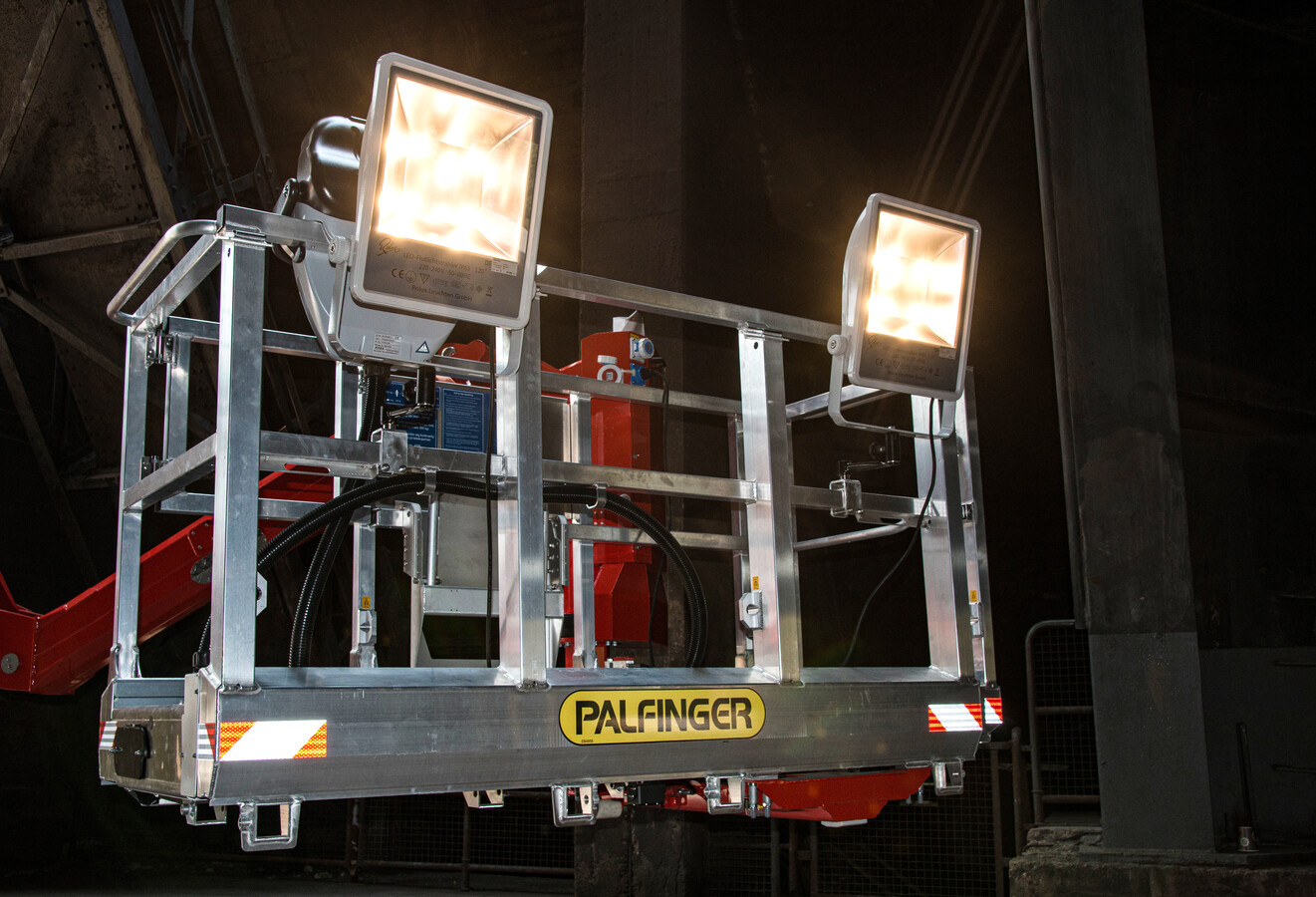

  • Teleskopierbarer Korb mit 600 Kg Korblast und integrierter Vorbereitung für Powerlift-System

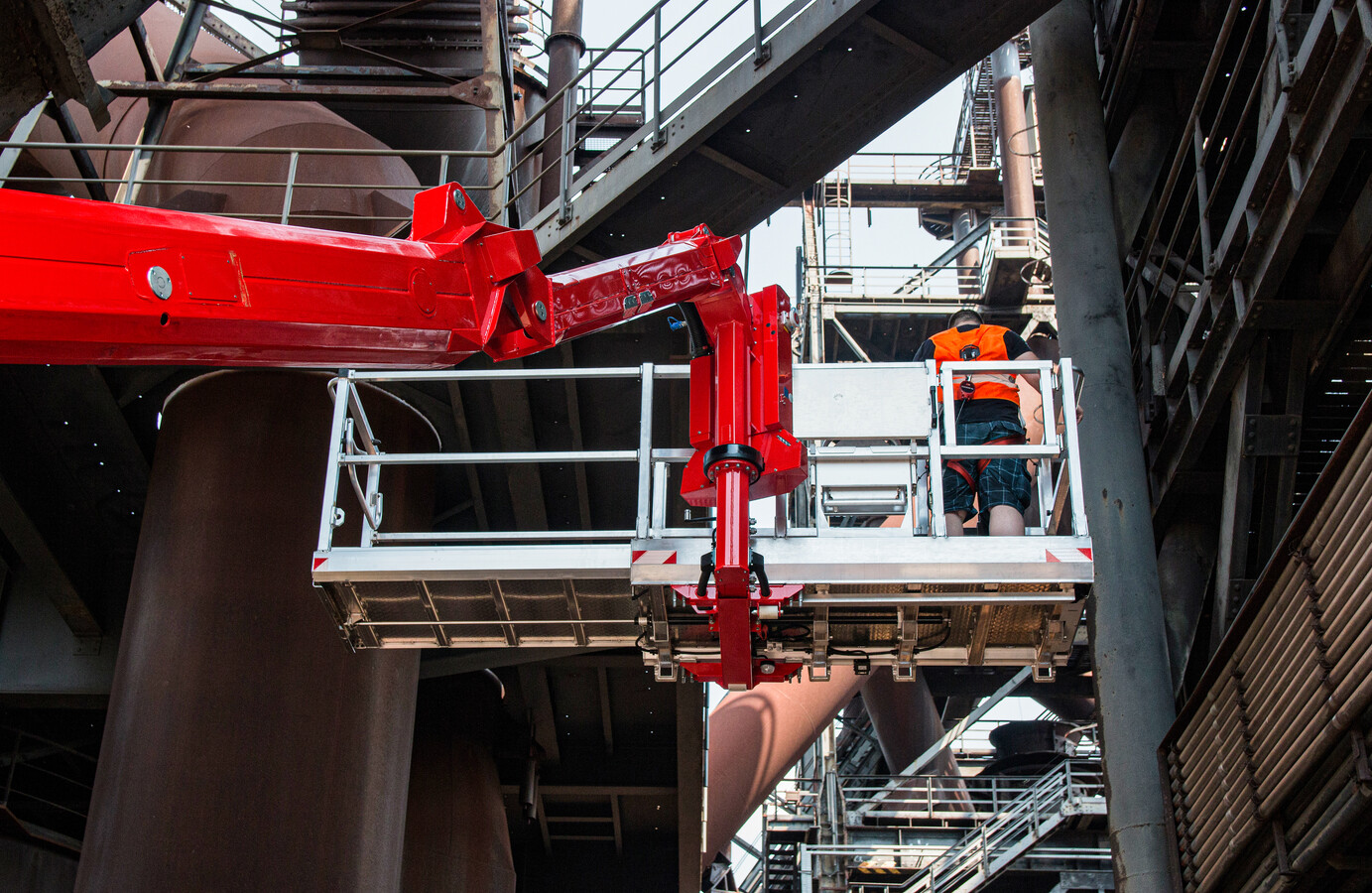

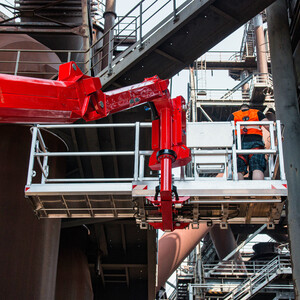

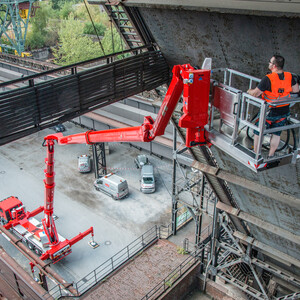

  • Hängender Korb ermöglicht ein nahes Heranfahren an Objekte



Downloads
Max. Arbeitshöhe 57 m
Max. Bodenhöhe 55 m

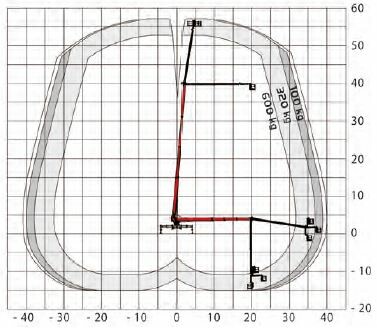

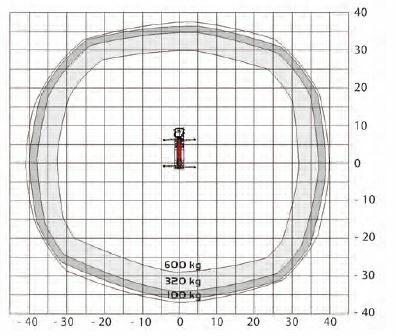

Max. horizontale Reichweite / mit Korblast 41 m
Schwenkbereich Arbeitskorb 2 x 200°
Max. zulässige Korblast 600 kg
Arbeitskorb - Breite / Länge / Höhe 3,81 x 1,04 x 1,1 m
Schwenkbereich Drehtisch 540°

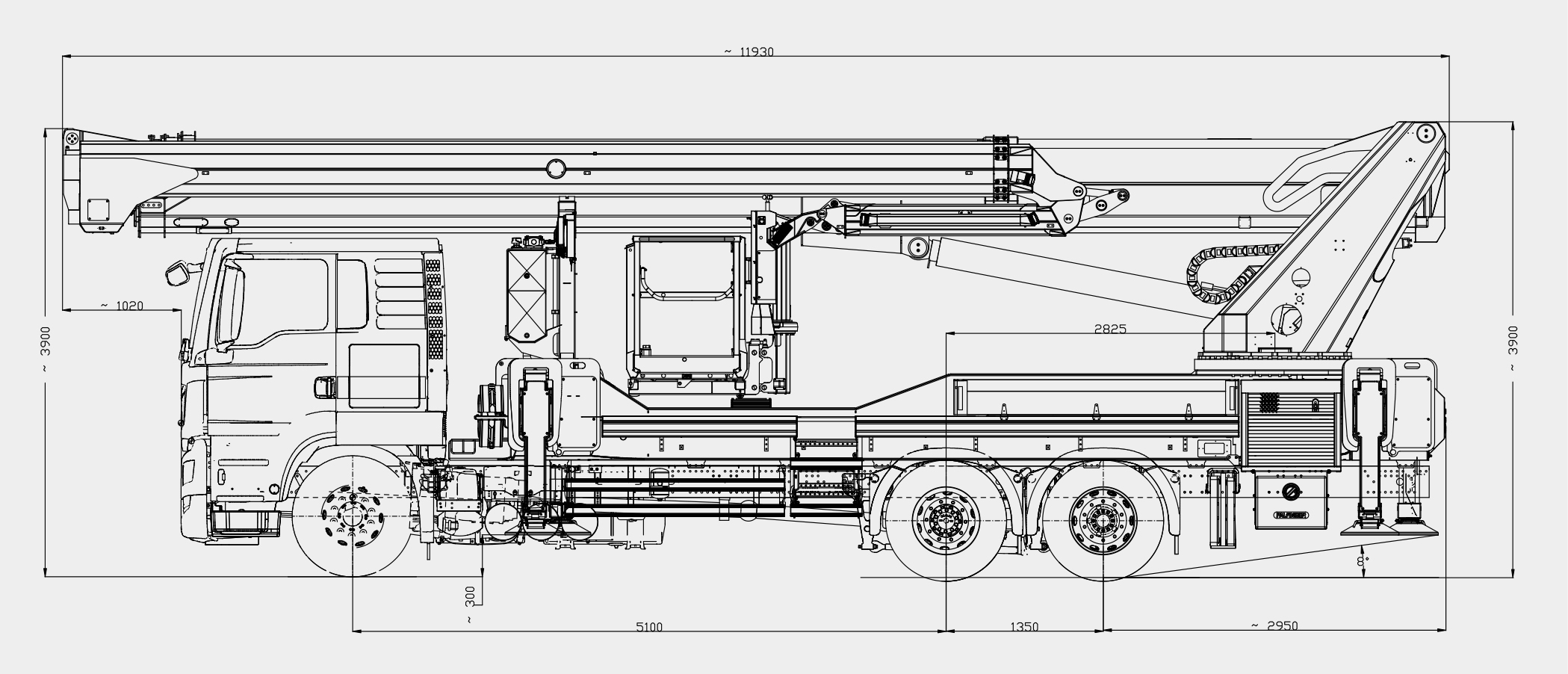

Höhe in Transportstellung 3.90 m
Breite in Transportstellung 2.51 m
Gesamtlänge 11.93 m
Gesamtgewicht 25850 kg

* Oben angeführte Werte sind Standardwerte und variieren in Abhängigkeit von Ausstattung und Trägerfahrzeug.
Die abgebildeten Hubarbeitsbühnen sind teilweise mit Wunschausrüstung ausgestattet und entsprechen nicht immer der Standardausführung. Beim Aufbau sind länderspezifische Vorschriften zu beachten. Maßangaben unverbindlich. Technische Änderungen, Irrtümer und Übersetzungsfehler vorbehalten.

2% Toleranz bauteilbedingt möglich abhängig von Fahrgestell und Ausstattung
