Средние КМУ (6-10 т)

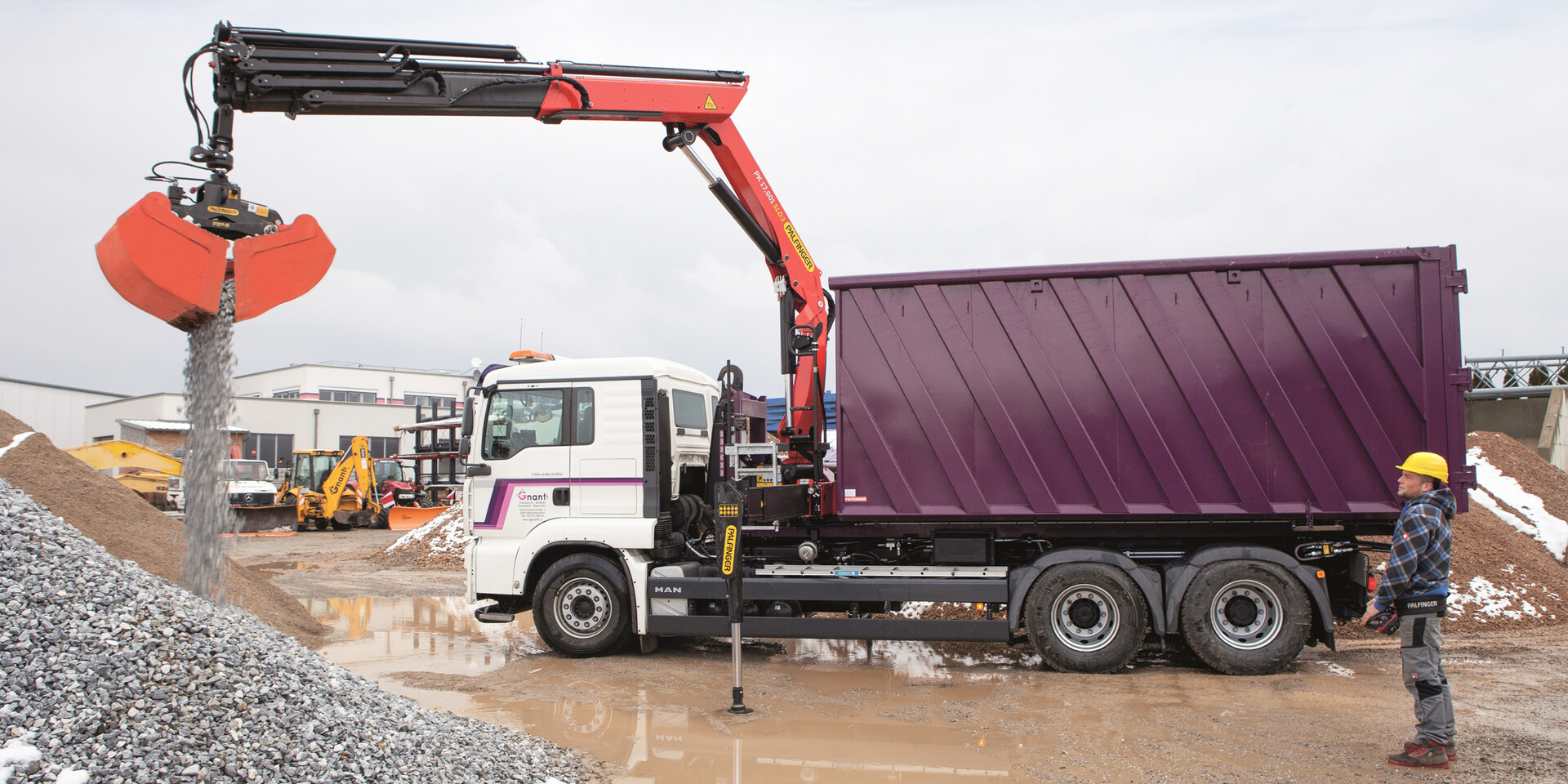

PK 17.001 SLD 3
| Макс. подъемный момент | 16.8 тм |
| Макс. грузоподъемность | 6200 кг |
| Макс. гидравлический вылет | 14.8 м |
| Макс. вылет с ручным выдвижением | 19.0 м |
| Угол поворота | 420° |
| Усилие поворота | 2.0 тм |
| Стандарт размаха аутригеров | 5.0 m |
| Требуемое для монтажа пространство (станд.) | 0.83 м |
| Ширина в транспортном положении | 2.55 м |
| Макс. рабочее давление | 330 бар |
| Производительность насоса | 40 - 60 l/min |
| Общий вес (станд.) | 1670 кг |
Максимальный грузовой момент (тм) |
Максимальный вылет (м) |
Угол поворота (°) |
Крутящий момент механизма поворота (тм) |
Рабочее давление (МПа) |
Производительность насоса (л/мин) |
Масса КМУ без гидронасоса, рабочей жидкости (кг) |
Высота КМУ (мм) |
Ширина КМУ (мм) |
Размер для монтажа на раме (мм) |
|
|---|---|---|---|---|---|---|---|---|---|---|
| Std | 16.8 | 6.1 | 420 | 2.0 | 33.0 | 40-60 | 1670 | 2250 | 2550 | 825 |
| A | 16.3 | 8.2 | 420 | 2.0 | 33.0 | 40-60 | 1825 | 2250 | 2550 | 825 |
| B | 15.9 | 10.4 | 420 | 2.0 | 33.0 | 40-60 | 1960 | 2250 | 2550 | 825 |
| C | 15.6 | 12.6 | 420 | 2.0 | 33.0 | 40-60 | 2075 | 2250 | 2550 | 895 |
| D | 15.3 | 14.8 | 420 | 2.0 | 33.0 | 40-60 | 2175 | 2250 | 2550 | 895 |
Значения вылетов действительны при положении стрел под углом 20° и поэтому не являются максимальными значениями. При использовании механических удлинений грузоподъемность уменьшается на значение массы самих удлинений.
