Средние КМУ (6-10 т)
PK 15500 Performance
KTL
ХАРАКТЕРИСТИКИ ПРОДУКТА
Правильно обработанная поверхность - залог прочности и продолжительного срока эксплуатации любого оборудования. Все компоненты КМУ PALFINGER проходят процесс грунтовки и покраски в полностью автоматическом режиме. Используя технологии, которые обычно применяются только в автомобильной промышленности, PALFINGER задает новые стандарты качества в обработке поверхности подъемного оборудования.
КАК ЭТО РАБОТАЕТ
1. Компоненты крана очищаются путем дробеструйной обработки.
2. Компоненты обезжириваются, ополаскиваются, активируются и фостируются в индивидуальных баках.
3. После двух дополнительных промывочных процессов поверхность пассивируется и омывается дистиллированной водой.
4. Производится катафорезная окраска компонентов крана-манипулятора путем их полного погружения в баки с краской.
5. Излишки краски смываются ультра-фильтрационной жидкостью в ходе двух дополнительных операций.
6. После этого, краска полимеризуется при температуре 115 градусов в течение 1,5 часов.
7. На последнем этапе покрасочный робот покрывает компоненты КМУ экологически безопасной двухкомпонентной краской на водной основе.
Radio Remote Control
ХАРАКТЕРИСТИКИ ПРОДУКТА
Сегодня, пульт дистанционного радиоуправления считается стандартным элементом современной крано-манипуляторной установки. Пульты дистанционного управления PALFINGER обеспечивают оператору максимальный уровень комфорта и эффективности работы. если КМУ оборудована системой PALTRONIC, светодиодный или жидкокристаллический дисплей на пульте ДУ информирует оператора о состоянии различных систем крана-манипулятора.
КАК ЭТО РАБОТАЕТ
Пульт дистанционного управления (передатчик) отвечает за передачу на приемник КМУ команд в соответствии с активированными элементами управления. Приемник пересылает команды электронной системе управления, которая в свою очередь интерпретирует их и преобразует в движения крана-манипулятора с помощью управляющих клапанов.
* Дополнительная опция
| Макс. подъемный момент | 14.4 тм |
| Макс. грузоподъемность | 6200 кг |
| Макс. гидравлический вылет | 14.6 м |
| Макс. вылет с гуськом | 18.8 м |
| Угол поворота | 420° |
| Усилие поворота с одинарным приводом | 1.8 тм |
| Стандарт размаха аутригеров | 4.6 m |
| Требуемое для монтажа пространство (станд.) | 0.81 м |
| Ширина в транспортном положении | 2.50 м |
| Макс. рабочее давление | 300 бар |
| Производительность насоса | 40 - 60 l/min |
| Общий вес (станд.) | 1619 кг |
Максимальный грузовой момент (тм) |
Максимальный вылет (м) |
Угол поворота (°) |
Крутящий момент механизма поворота (тм) |
Рабочее давление (МПа) |
Производительность насоса (л/мин) |
Масса КМУ без гидронасоса, рабочей жидкости (кг) |
Высота КМУ (мм) |
Ширина КМУ (мм) |
Размер для монтажа на раме (мм) |
|
|---|---|---|---|---|---|---|---|---|---|---|

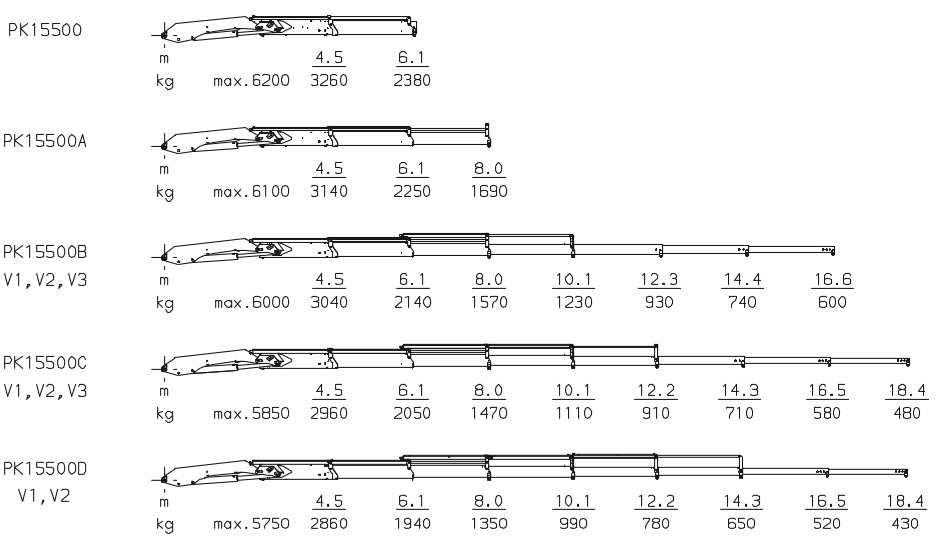

| Std | 14.6 | 6.2 | 420 | 1.8 | 30.0 | 40 - 60 | 1619 | 2200 | 2500 | 810 |
| A | 14.1 | 8.1 | 420 | 1.8 | 30.0 | 40-60 | 1769 | 2200 | 2500 | 810 |
| B | 13.7 | 10.3 | 420 | 1.8 | 30.0 | 40-60 | 1904 | 2200 | 2500 | 810 |
| C | 13.2 | 12.4 | 420 | 1.8 | 30.0 | 40-60 | 2029 | 2200 | 2500 | 810 |
| D | 12.8 | 14.5 | 420 | 1.8 | 30.0 | 40-60 | 2170 | 2200 | 2500 | 920 |
Значения вылетов действительны при положении стрел под углом 20° и поэтому не являются максимальными значениями. При использовании механических удлинений грузоподъемность уменьшается на значение массы самих удлинений.
