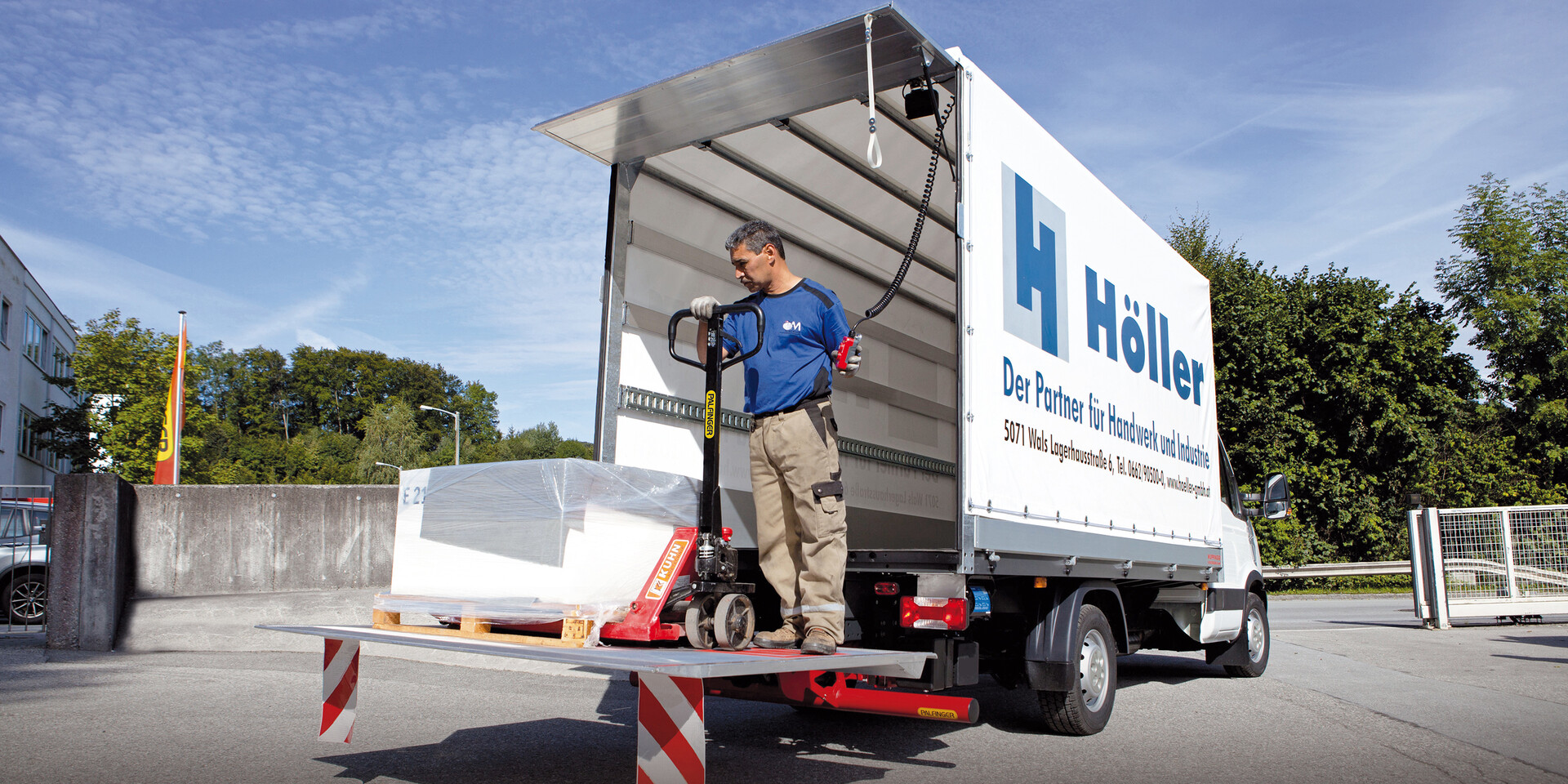

Rabattable
MBB C 750 L
Hayon élévateur
MBB C 750 L
| Lifting capacity | 750 kg |
| Capacité | 120 x 80 mm |
| Capacité | 1 x vérin de levage / 1 x vérin d’inclinaison |
| Poutre | -57 mm |
| Hydraulique du cadre de levage | 460 mm / 1120 mm / 1240 mm |
| Load centre - lengthwise | 600 mm |
| Côte d’entraxe | 50% de la charge utile à un côté |
| Centre de gravité dans le sens longitudinal | 90° jusqu’à -10 |
| Type de plate-forme | largeur de plate-forme | hauteur de la plate-forme | Poids mort | Poids mort | |
|---|---|---|---|---|---|
| alu | 2100 | 1450 | 199 | - |
| a (mm) | Q (kg) |
| 600 | 750 |
| 700 | 650 |
| 820 | 550 |
| 1120 | 400 |
| Bras de levage (en mm) | 600 |
| H (max.) hauteur de plancher à vide | 1080 |
| H (min.) hauteur de plancher en charge | 680 |
| F (max.) milieu de poutre jusqu’à hauteur de plancher | 580 |
| K (min.) pour mesure F (max.) | 443 |
| D (min.) mesure minimale de montage | 565 |
| D (max.) mesure maximale de montagel | 700 |
| F (min.) | 420 |
| K (max.) pour mesure F (min.) | 578 |
| G (max.) à vide (milieu de poutre jusqu’au plancher) | 500 |
| G (min.) en charge | 260 |
