Smart Klasse

P 170 TXE- E Smart Plus

Hubarbeitsbühne

Arbeitshöhe 16.9 M

Max. Korblast 250 KG

Horizontale Reichweite 11.80 m

Technische Daten

P 170 TXE- E Smart Plus

Maximale Performance durch seitliche Reichweite bei schmaler Abstützung

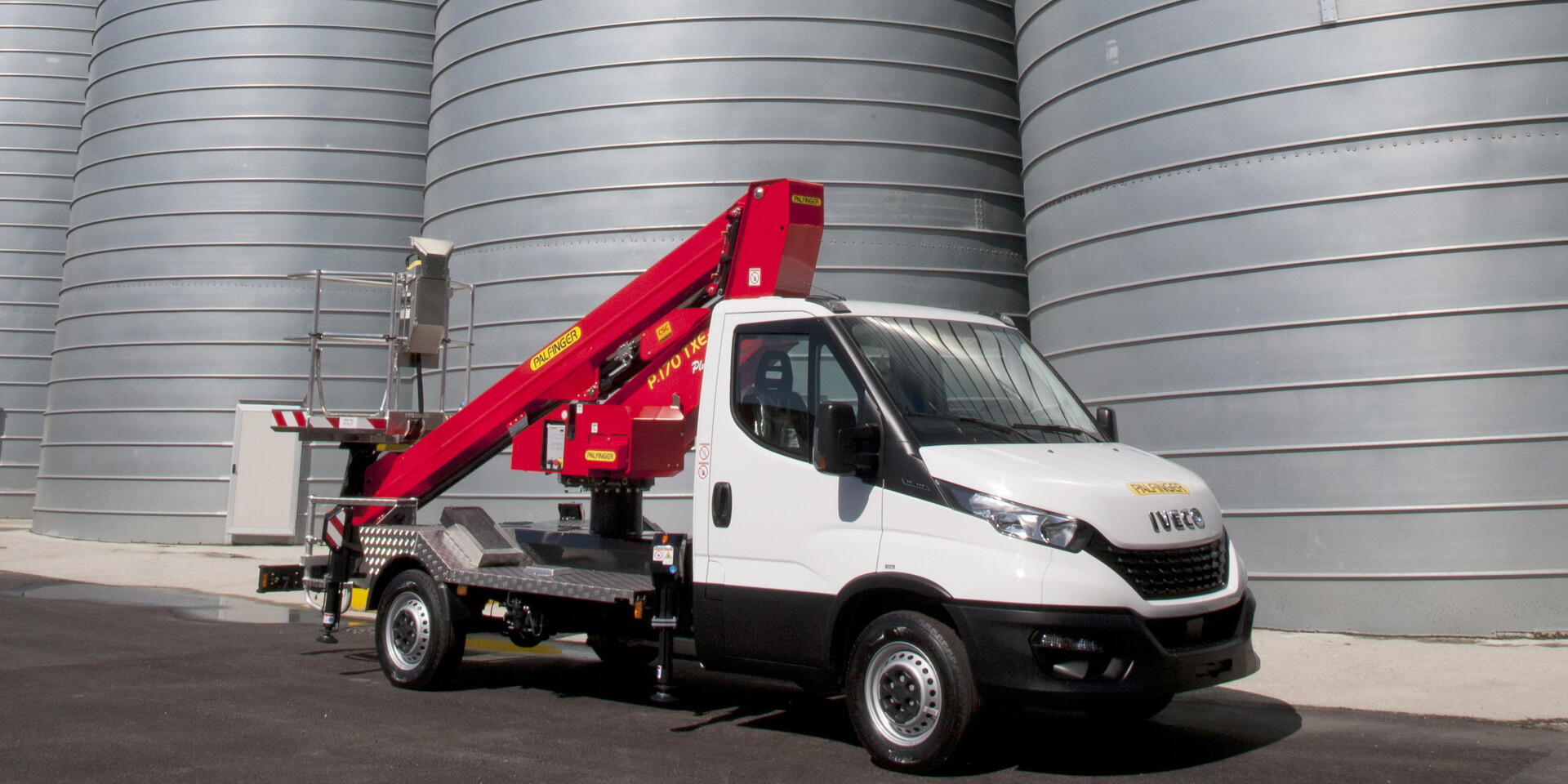

LKW-Arbeitsbühne mit starrem Teleskopsystem, montiert auf einem 3,5-Tonnen-Lkw.
Elektrohydraulische Multifunktionssteuerung für präzise Bewegungen, optimale Geschwindigkeit und maximalen Komfort
Vertikale Stabilisierung mit nach vorne ausfahrbaren Stützen, die Unebenheiten und Gefälle des Bodens ausgleichen
Plattform mit drei Stabilisierungsmöglichkeiten für jeden Betriebszustand:
- Abstützung innerhalb der Fahrzeugkontur: für einfaches Arbeiten auf engstem Raum
- Vorne ausgefahrene Stützen: für maximale Leistung
- Einseitige Abstützung für eine optimale Anpassung an die Arbeitssituation

Downloads

Perfektion in Aktion

Bilder & Videos

Highlights

Neue Funktion: Automatische Stabilisierung

Die automatische Stabilisierung ist eine brandneue Funktion, die es dem Bediener ermöglicht, die Hubarbeitsbühne schnell und einfach am gewünschten Arbeitsplatz mit Hilfe der automatischen Nivellierung einzurichten. Dieser Prozess kann über die seitlich am Fahrzeug angebrachte Konsole oder direkt über das Bedienfeld im Korb gestartet werden.

Vor dem Einsatz der automatischen Stabilisierung muss die finale Position der Stützen festgelegt werden. Der automatische Stabilisierungszyklus wird fortgesetzt, bis zwei Bedingungen erfüllt sind: Die gemessene Neigung des Rahmens stimmt mit dem eingestellten Wert im Neigungsmesser überein und beide Achsen haben keinen Kontakt mehr mit dem Boden. Danach wird der Vorgang automatisch gestoppt und man kann mit der Arbeit beginnen.

Mit dieser Funktion lassen sich Straßenneigungen einfach und sicher ausgleichen. Längsseitig bergauf 3° (~ 5%), längsseitig bergab ca. 4,5° (~ 8%) und in der Schräge ca. 3° (5%). Wenn sich das Fahrzeug den Neigungsgrenzen nähert, werden sowohl die Längs- als auch die Querfunktion automatisch blockiert.

Max. Arbeitshöhe	16.9 m
Max. Bodenhöhe	14.9 m
Max. horizontale Reichweite / mit Korblast	11.80 m
Schwenkbereich Arbeitskorb	2 x 90°
Max. zulässige Korblast	250 kg
Arbeitskorb - Breite / Länge / Höhe	14 x 085 x 11
Neigungswinkel Teleskoparm	-25° + 80°
Schwenkbereich Drehtisch	370°
Höhe in Transportstellung	2.91 m
Breite in Transportstellung	2.19 m
Länge in Transportstellung	6.9 m

* Oben angeführte Werte sind Standardwerte und variieren in Abhängigkeit von Ausstattung und Trägerfahrzeug.
Die abgebildeten Hubarbeitsbühnen sind teilweise mit Wunschausrüstung ausgestattet und entsprechen nicht immer der Standardausführung. Beim Aufbau sind länderspezifische Vorschriften zu beachten. Maßangaben unverbindlich. Technische Änderungen, Irrtümer und Übersetzungsfehler vorbehalten.
